Flywoo GOKU H743 PRO Mini 45A 32Bit 128K Stack Plug&Play O4 / O4 Pro

Valdiklyje naudojamas STM32H743VIH6 procesorius (480 MHz Cortex-M7 branduolys) ir du ICM42688P giroskopai. Sistema turi 512 MB integruotą „blackbox“ atmintį, dvigubus BEC (10 V / 2 A ir 5 V / 2 A) bei 8 variklių išėjimus.

Savybės:

• Galingas skaičiavimas – 480 MHz STM32H743 procesorius leidžia naudoti sudėtingesnes funkcijas;
• Dviejų giroskopų stabilumas – ICM42688P dvigubi giroskopai sumažina triukšmą ir vėlavimą, užtikrindami sklandesnį skrydį;
• Efektyvus maitinimas – dvigubi 10 V / 5 V 2 A BEC stabiliai maitina įrenginius;
• Platus I/O funkcionalumas – 7 UART jungtys, 8 variklių išėjimai, integruotas dviejų kamerų perjungimas, VTX, GPS, imtuvas ir dvigubos ESC sąsajos;
• Kelių programinių platformų palaikymas – suderinamas su Betaflight, INAV ir ArduPilot;
• Didelė atmintis – 512 MB „blackbox“ leidžia išsamiai įrašyti ir analizuoti visus skrydžio duomenis.

Specifikacija:

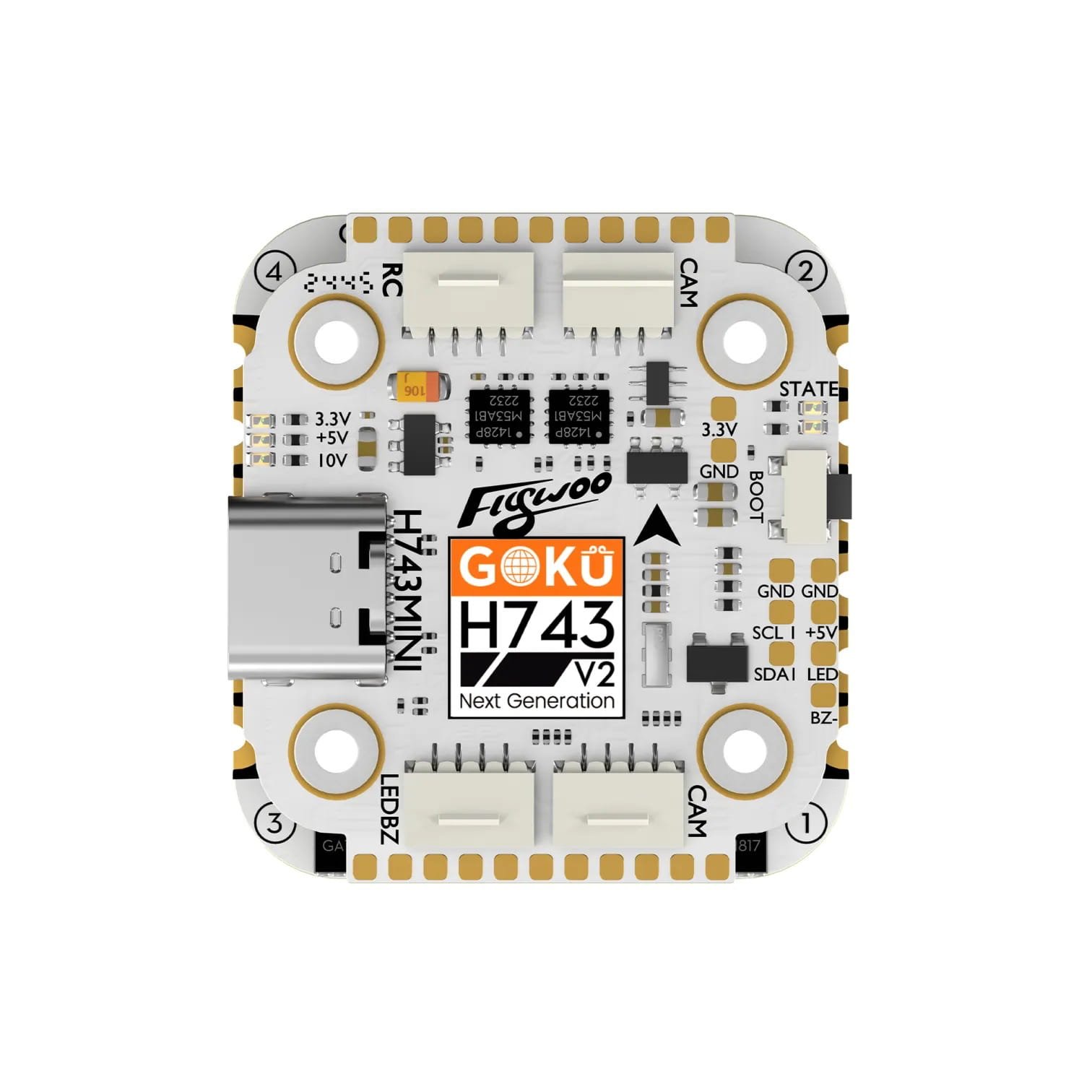

GOKU H743 PRO Mini skrydžio valdiklis

• BetaFlight programinė įranga: Flywoo H743PRO;
• INAV programinė įranga: Flywoo H743PRO;
• APM programinė įranga: Flywoo H743PRO;
• Atmintis (Flash): 2 MB;
• MCU: STM32H743VIH6;
• Giroskopas: ICM42688P ×2;
• OSD: AT7456E (LGA16);
• Barometras: DPS310 / SPL06;
• Blackbox: 512 MB;
• UART: 1 / 2 / 3 / 4 / 6 / 7 / 8;
• I2C: 1;
• PWM išėjimai: 12;
• Įėjimo įtampa: 7,4–26 V / 2–6S LiPo / LiHV;
• BEC: 10 V 2 A / 5 V 2 A;
• Kamerų palaikymas: CAM1, CAM2;
• Skrydžio valdiklio matmenys: 32 x 29 x 8,4 mm (aukštis su jungtimi);
• Tvirtinimo skylės: M2 20 x 20 mm;

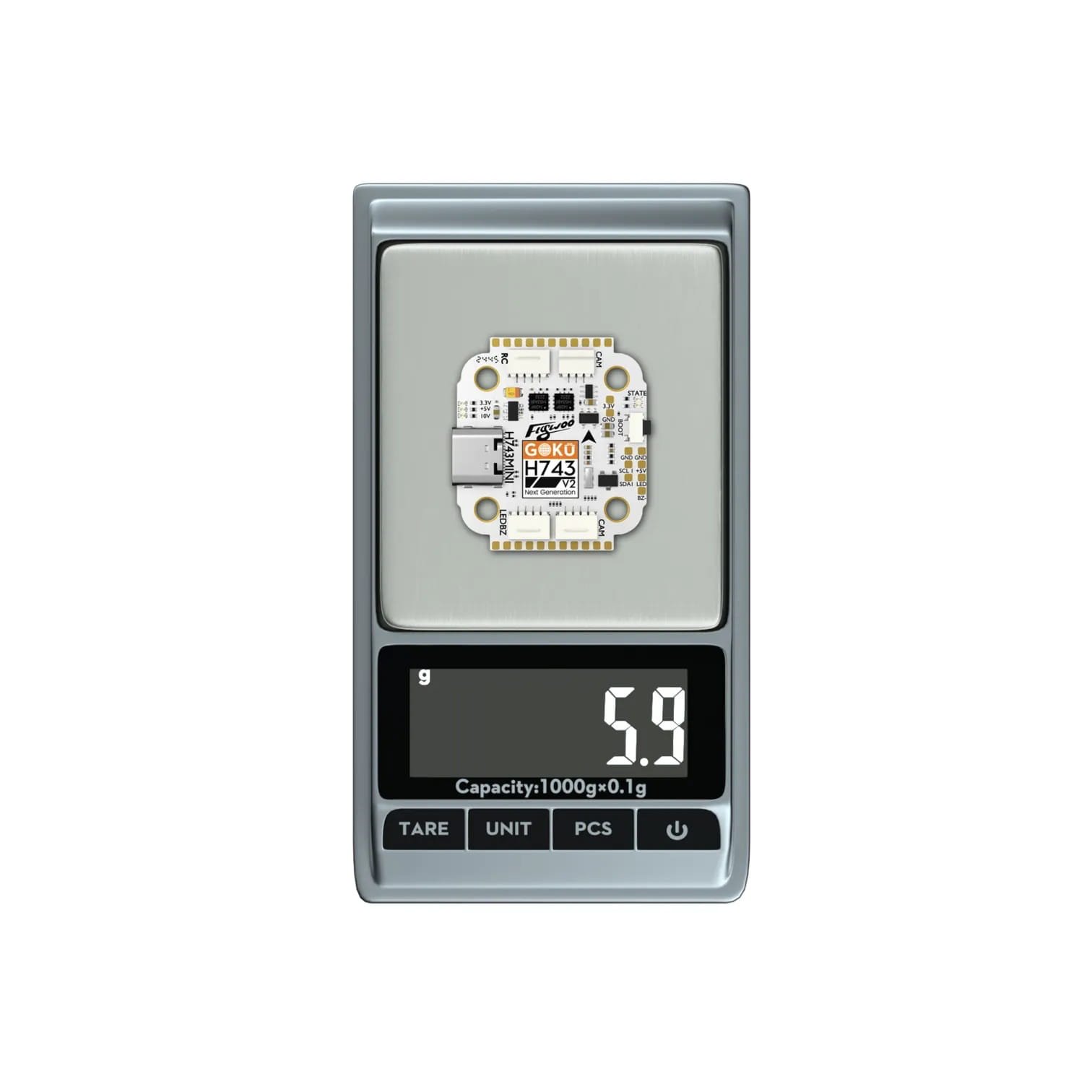

• Svoris: 5,8 g;

GOKU G45M BL32 / AM32 4in1 ESC

• BL32 / AM32 palaikymas;
• DShot300, DShot600, DShot1200 palaikymas;
• PWM dažnis: 24k–128k;
• Įėjimo įtampa: 3–6S LiPo;
• Nuolatinė srovė: 45 A;
• Programinė įranga:;
• AM32: AT32DEVF421;
• BL32: GOKU_F4A32_PRO;

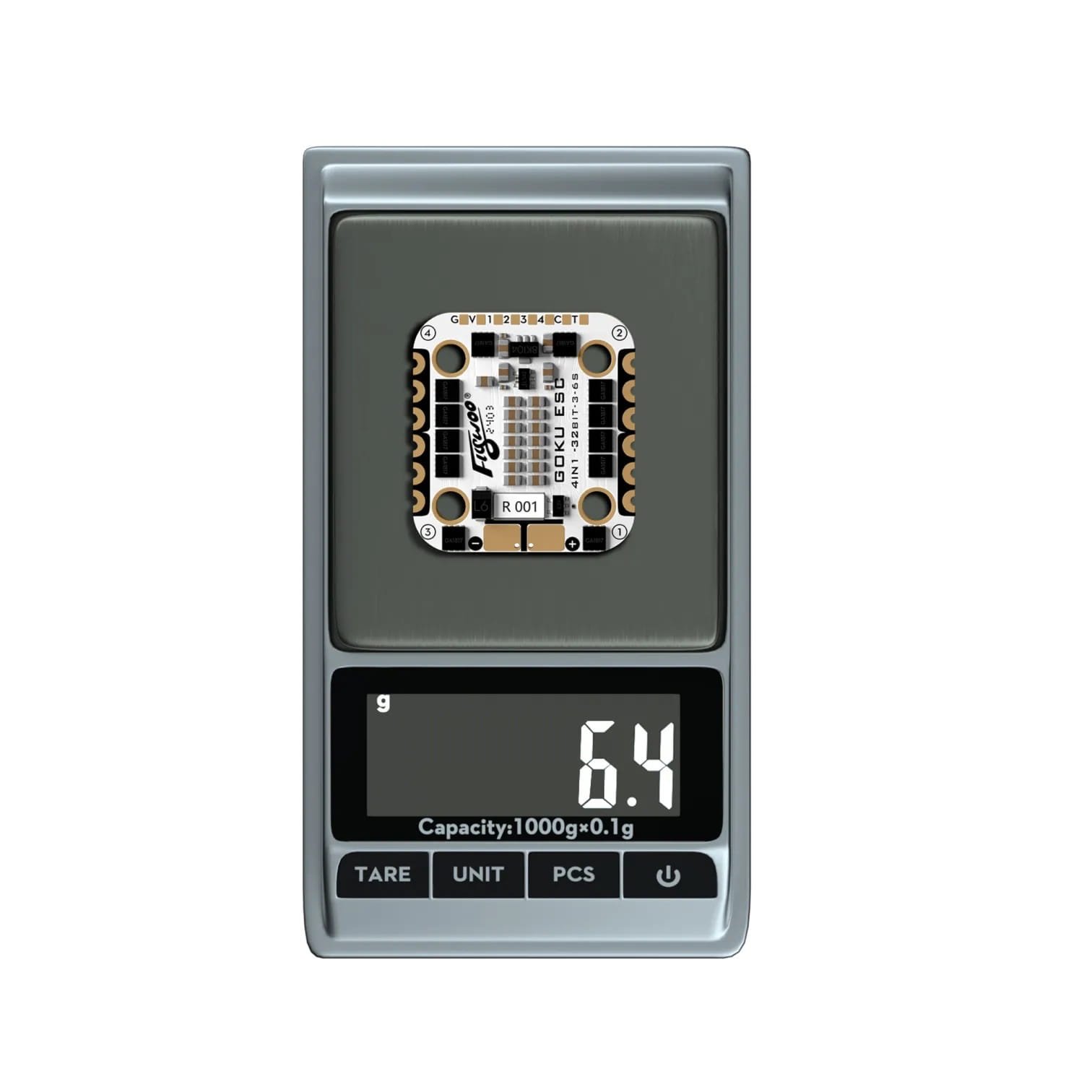

• Svoris: 6,4 g.

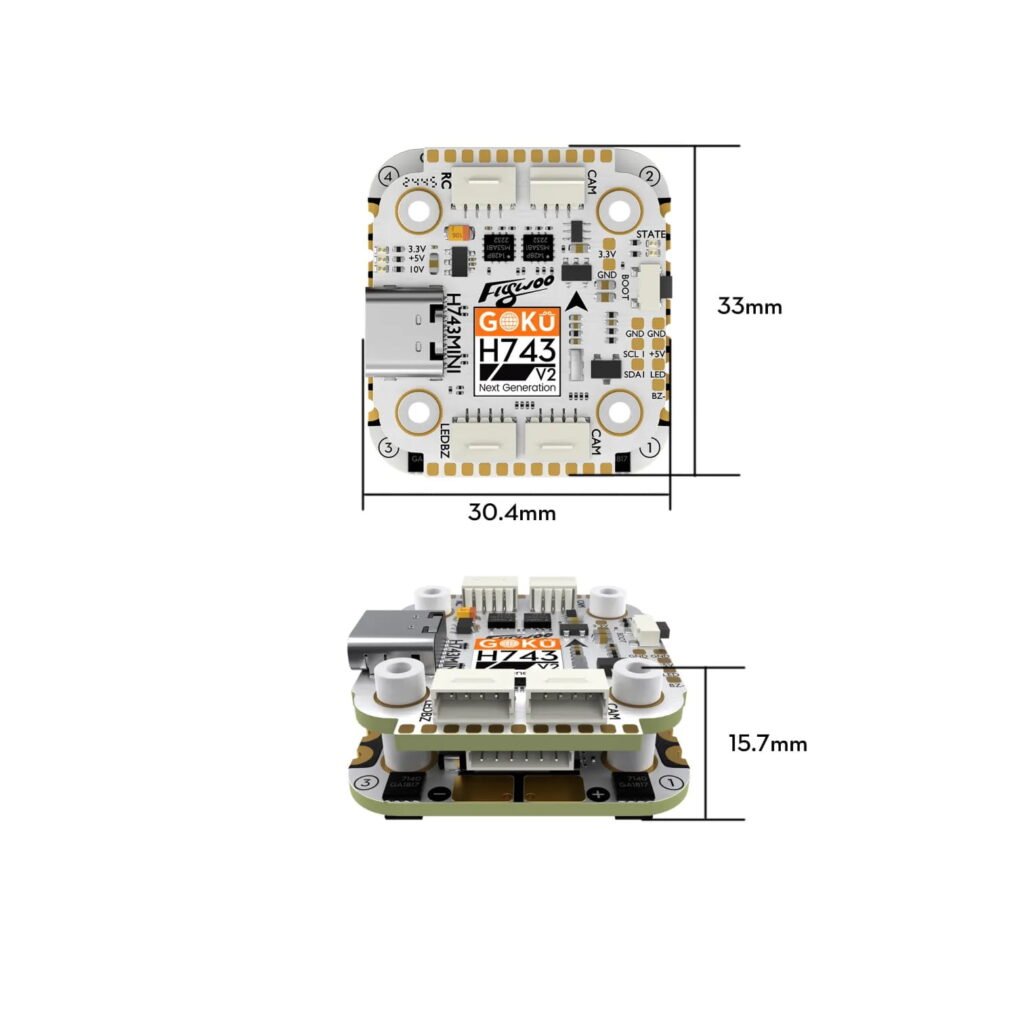

Išmatavimai:

Kodėl verta rinktis GOKU H743 PRO skrydžio valdiklį? Didelio našumo STM32H743 MCU, dvigubas giroskopas, 12 kanalų, PWM išėjimų palaikymas.

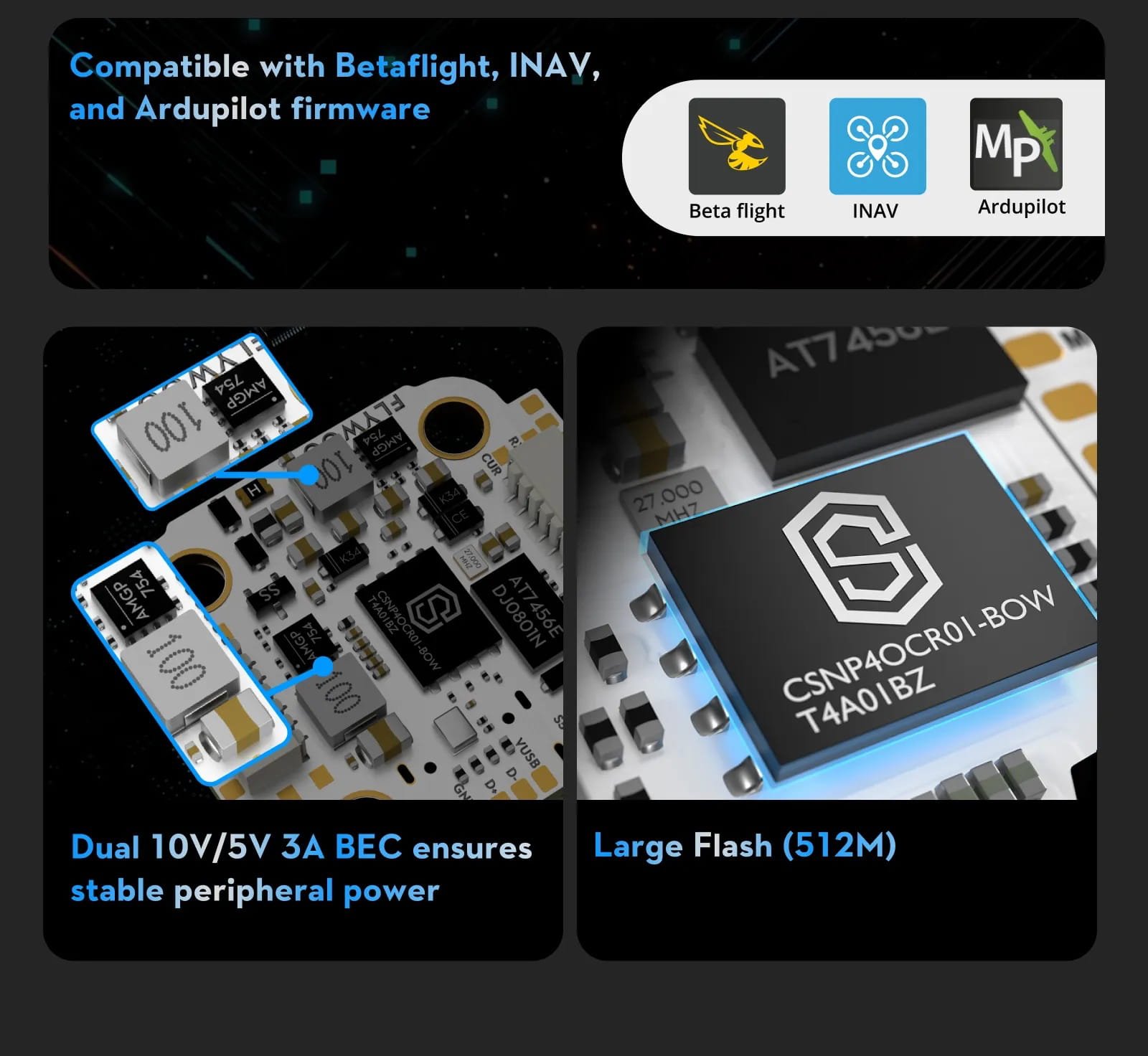

Suderinamas su Betaflight, INAV ir ArduPilot programine įranga, dvigubas 10 V / 5 V 3 A BEC užtikrina stabilų įrenginių maitinimą. Didelė „Flash“ atmintis (512 MB).

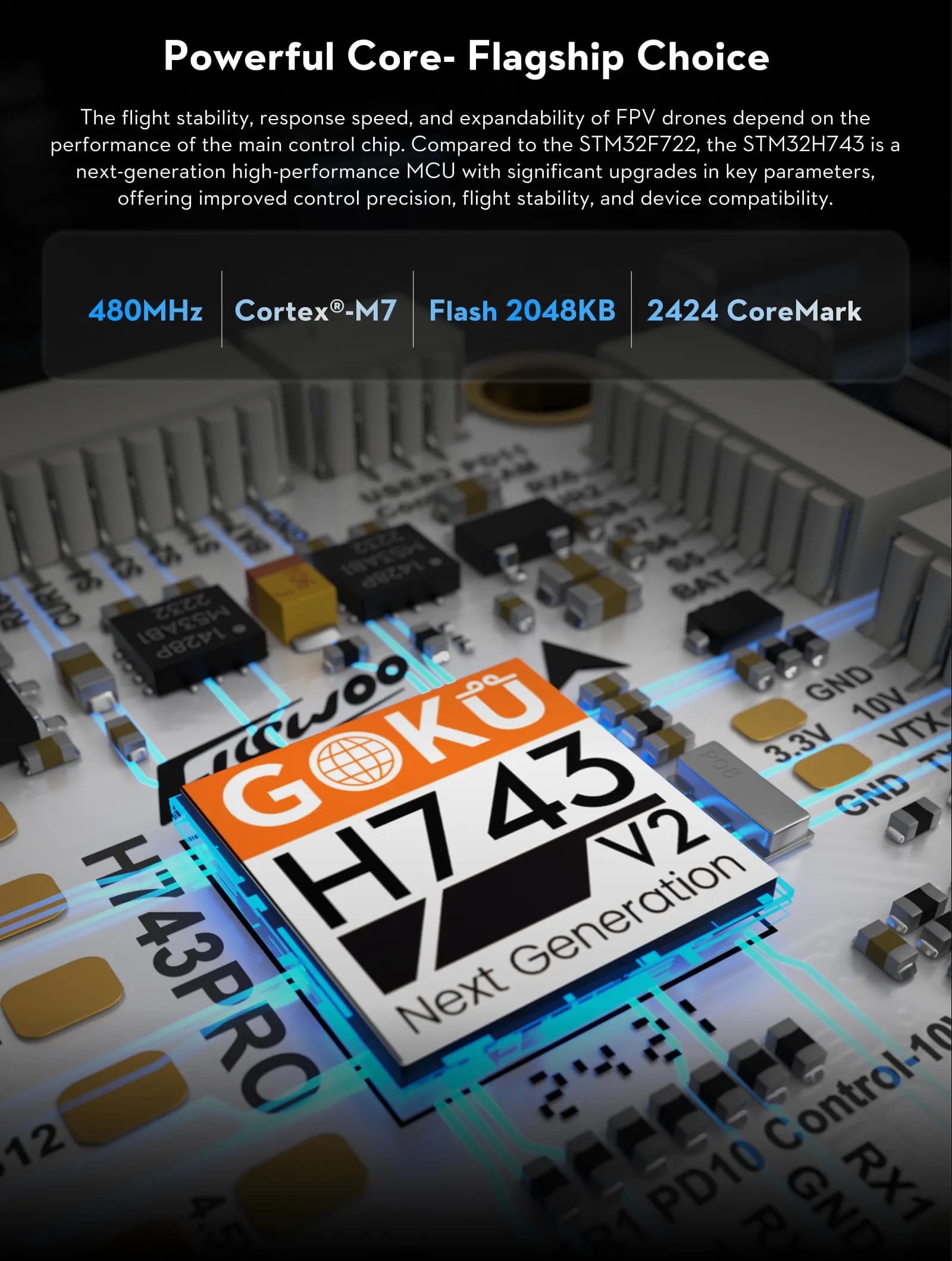

Skrydžio stabilumas, reakcijos greitis ir FPV dronų išplečiamumas tiesiogiai priklauso nuo pagrindinio valdymo lusto našumo. Palyginti su STM32F722, STM32H743 yra naujos kartos didelio našumo MCU su reikšmingais pagrindinių parametrų patobulinimais, užtikrinančiais didesnį valdymo tikslumą, skrydžio stabilumą ir įrenginių suderinamumą.

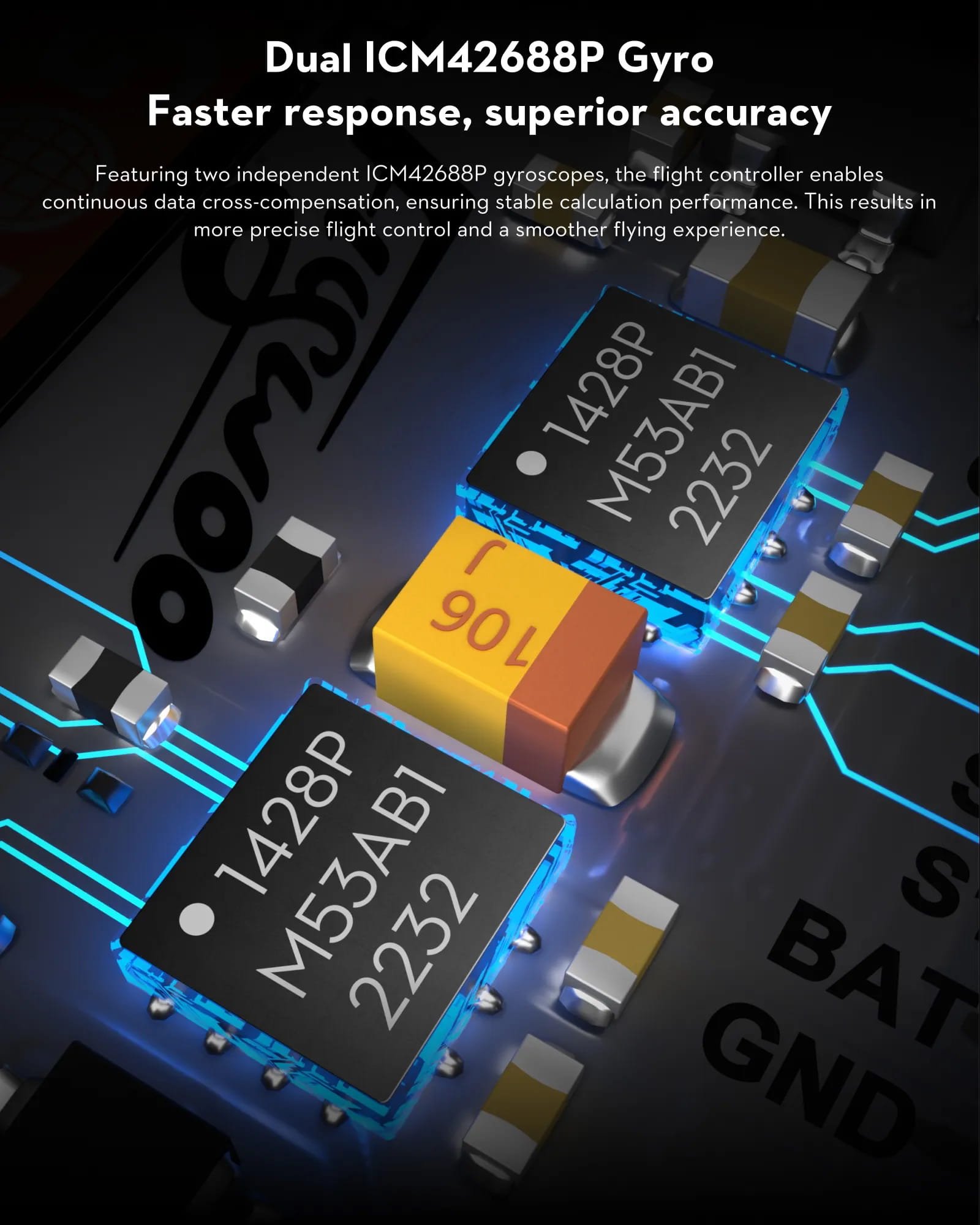

Skrydžio valdiklyje naudojami du nepriklausomi ICM42688P giroskopai, kurie padeda užtikrinti stabilų veikimą, tikslesnį skrydžio valdymą ir sklandesnį skrydį.

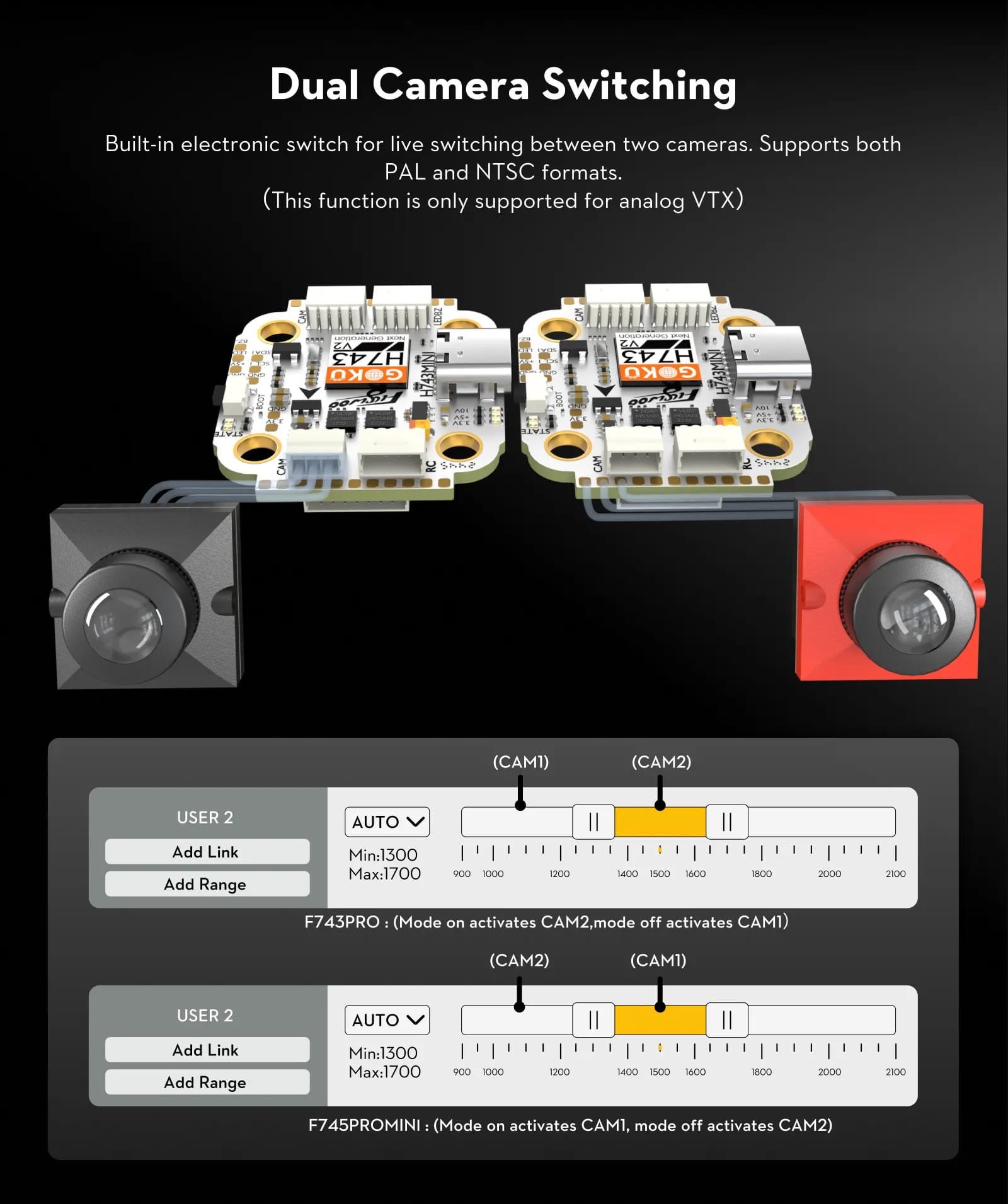

Integruotas elektroninis jungiklis leidžia tiesiogiai perjungti vaizdą tarp dviejų kamerų. Palaikomi PAL ir NTSC formatai.
(Ši funkcija palaikoma tik su analoginiu VTX)

• F743PRO: Įjungtas režimas aktyvina CAM2, išjungtas – CAM1;
• F745PROMINI: Įjungtas režimas aktyvina CAM1, išjungtas – CAM2.

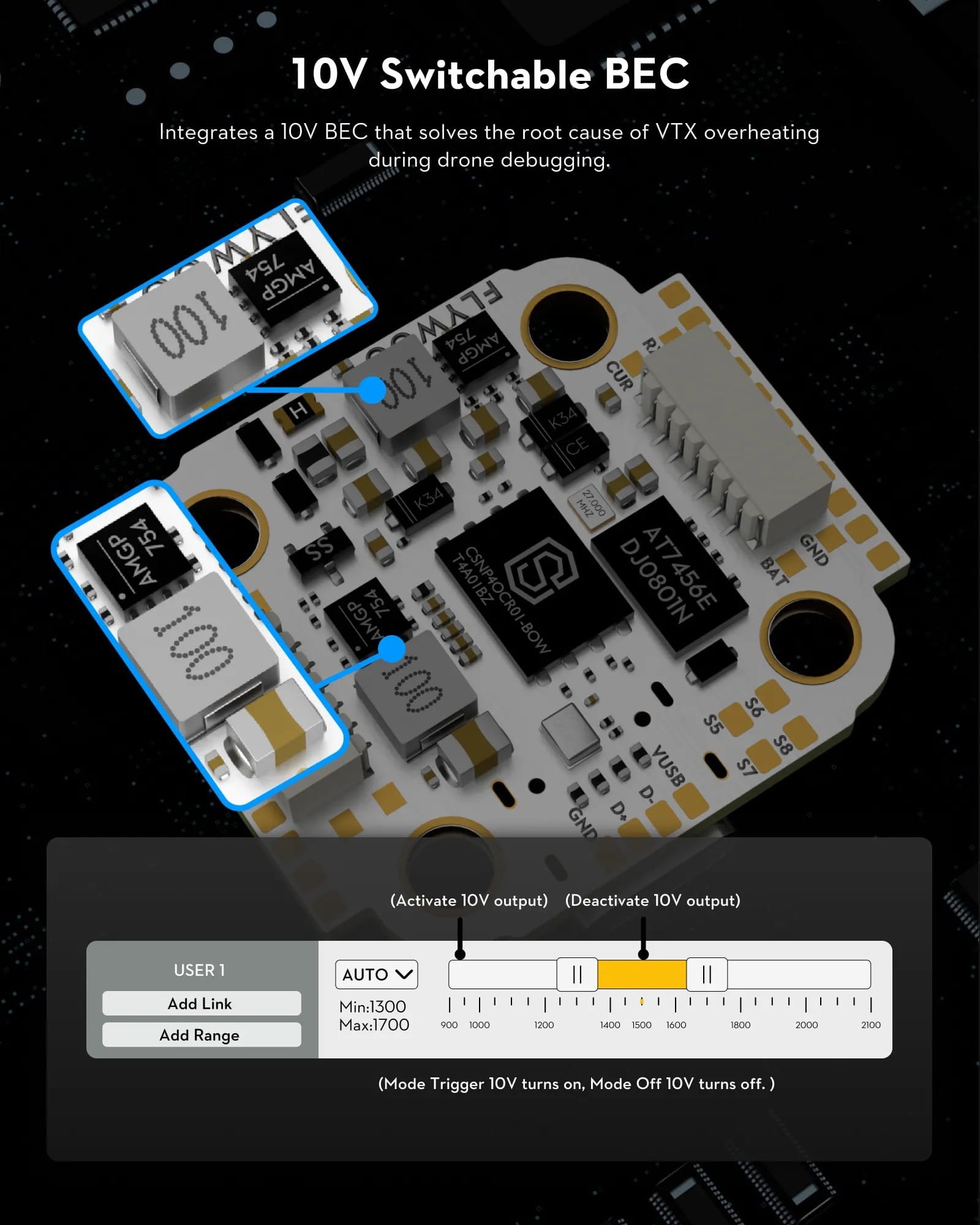

Integruotas 10 V BEC išsprendžia VTX perkaitimo problemą drono derinimo metu.

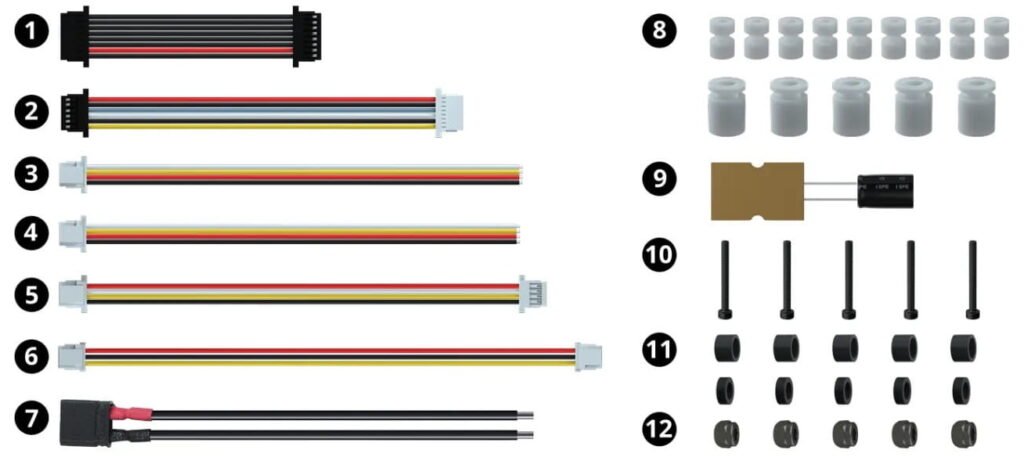

Komplektacija:

1x FC ir ESC jungiamasis laidas;
1x DJI O4 / O4P jungiamasis laidas;
1x buzzerio jungiamasis laidas;
1 imtuvo (RX) jungiamasis laidas;
1x GPS jungiamasis laidas;
2x kameros jungiamieji laidai;
1x XT30 maitinimo laidas;
5x M3 vibracijas slopinantys amortizatoriai;
9x M2 vibracijas slopinantys amortizatoriai;
1x kondensatorius;
5x neslystančios veržlės.

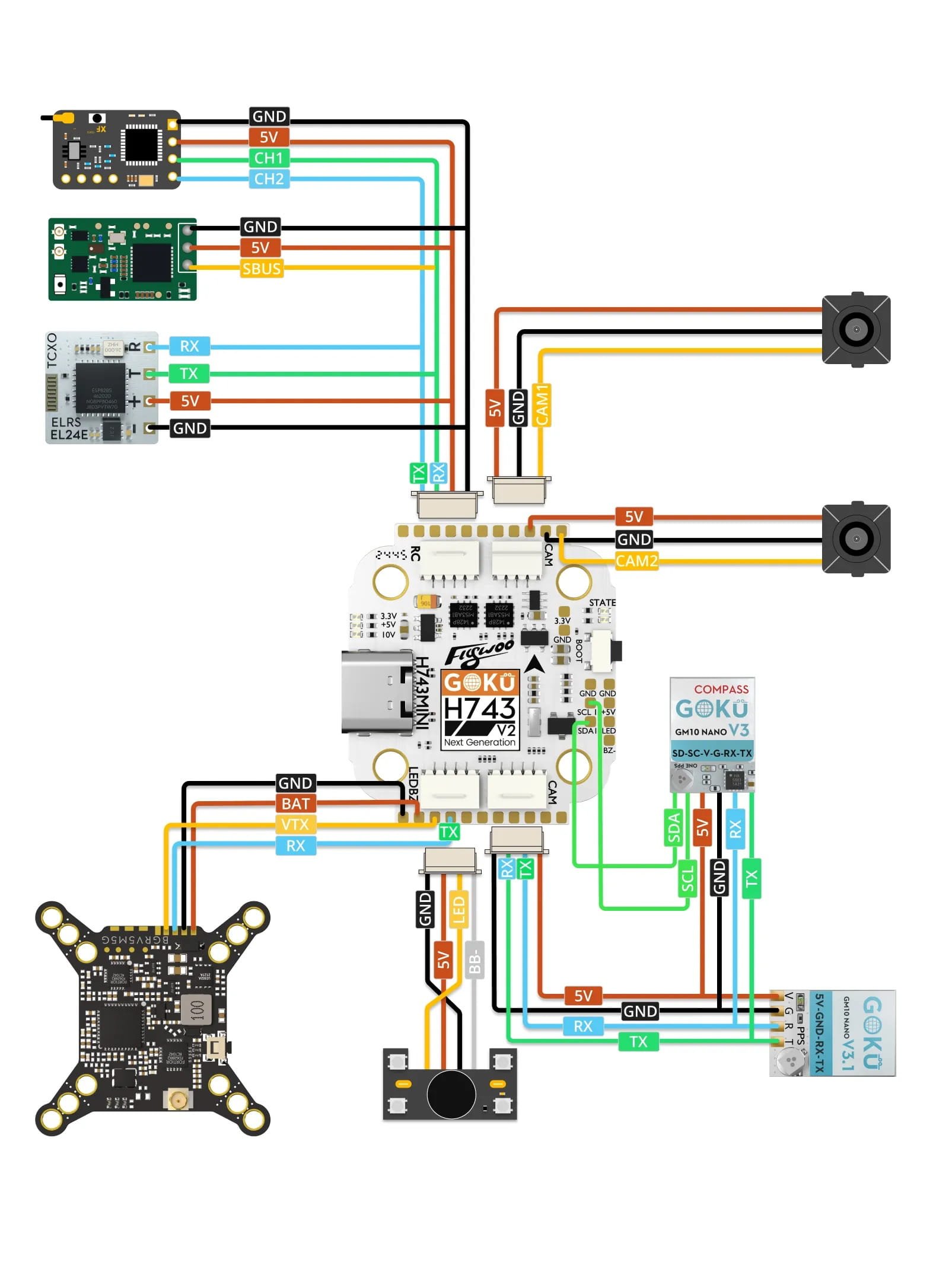

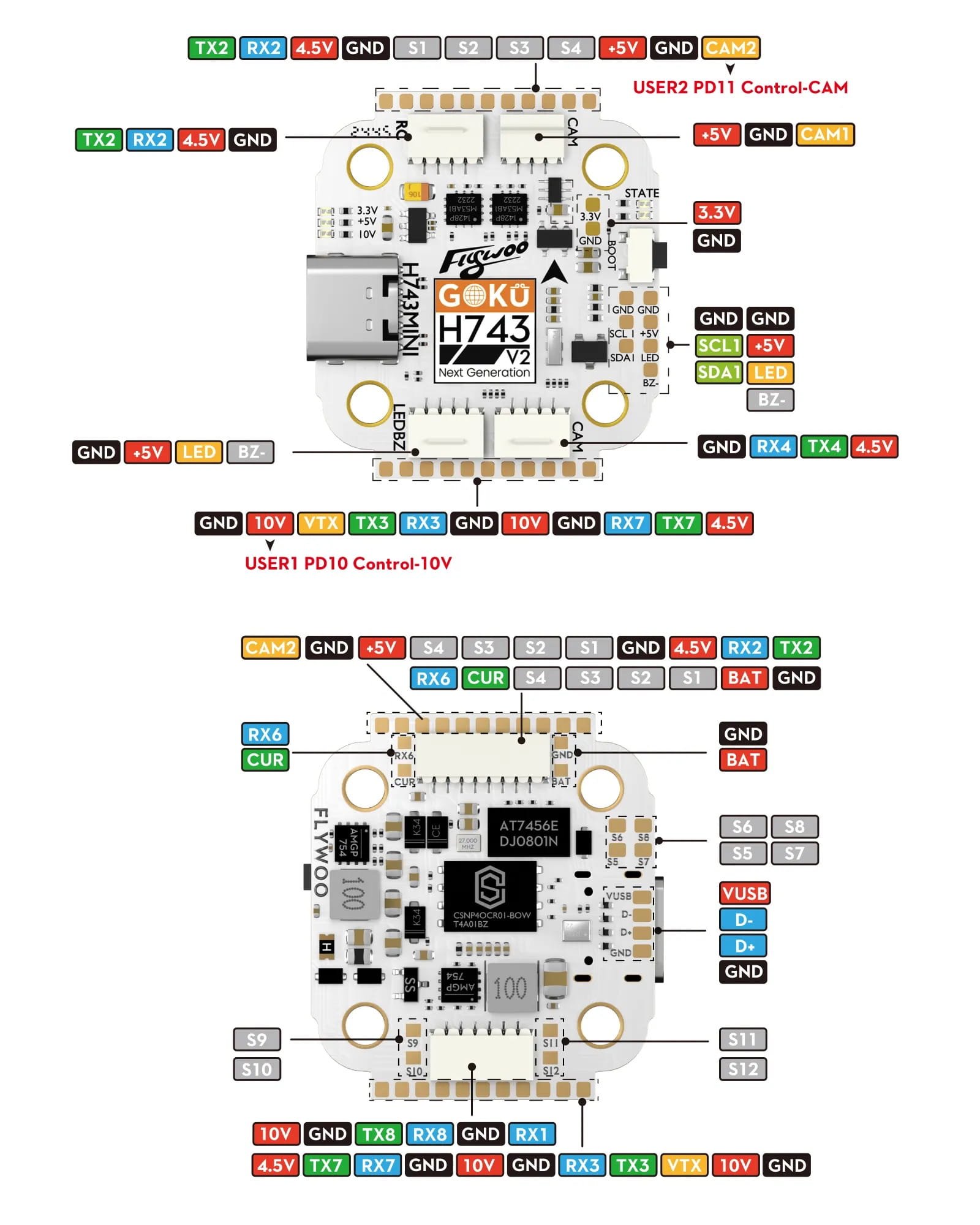

Sujungimas / Schema:
