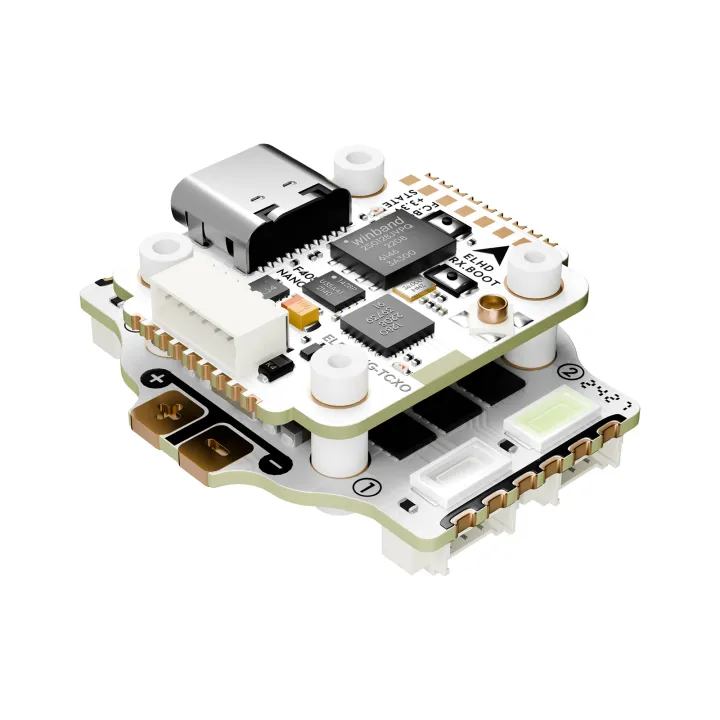

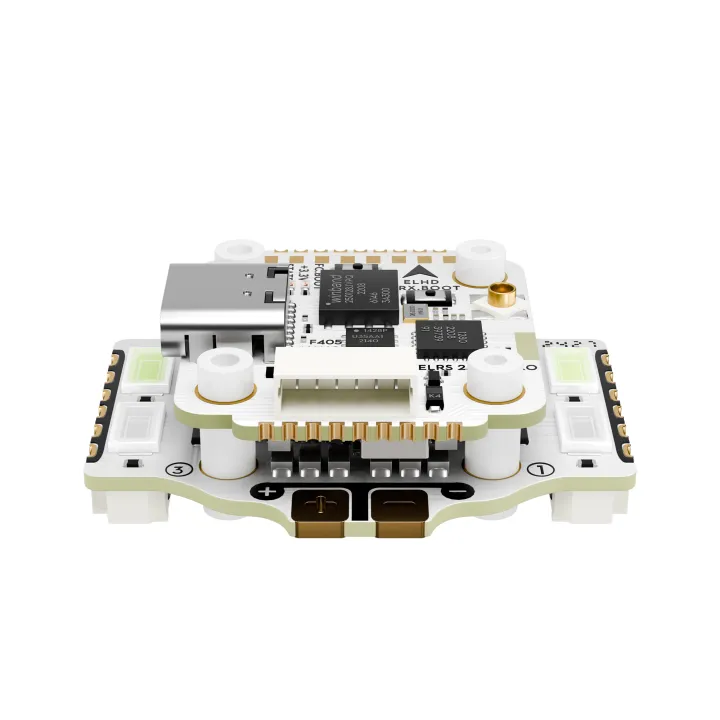

Flywoo GOKU GN405 Nano HD 20A Stack V3 W/ TXCO ELRS 2.4g

GOKU GN405 Nano HD 20A Stack V3 su ELRS – kompaktiškas ir lengvas skrydžio valdiklio bei ESC komplektas, skirtas mikro FPV dronams. Jis turi integruotą ELRS 2.4 GHz imtuvą su didelio tikslumo TCXO kristalu, turi USB-C jungtį ir net 6 UART prievadus įvairiems priedams prijungti. Komplekte esantis 20A ESC užtikrina patikimą variklių valdymą, o dėl mažų matmenų ir aukšto integracijos lygio šis stack yra puikus pasirinkimas vietą taupantiems mikro ir toothpick klasės FPV dronams.

Savybės:

• 16 x 16 mm montavimo skylių išdėstymas ir kompaktiškas dizainas;
• Integruotas TCXO ELRS imtuvas didesniam signalo stabilumui ir tikslumui;
• Tiesioginis prijungimas prie DJI O3 / O4 Air Unit vaizdo perdavimo modulio;
• FC/ESC jungčių sąsaja, suderinama su QUAD ir HEX konfigūracijomis;
• Integruotas barometras aukščio matavimui;
• 16 MB „Black Box“ atmintis skrydžio duomenų įrašymui ir analizei;
• Universali USB-C jungtis patogiam prijungimui ir konfigūravimui.

Specifikacija:

FC:

• Produkto pavadinimas: Flywoo GOKU GN405 Nano HD FC V3 su ELRS 2.4G (16 x16);
• Mikrovaldiklis (MCU): STM32F405 BGA;
• Giroskopas (GYRO): ICM-42688P (SPI);
• OSD: Nėra;
• Barometras: DP310;
• „Black Box“ atmintis: 16 MB;
• USB jungtis: USB Type-C;
• IMU (giroskopas): ICM42688P;
• UART prievadai: UART1, UART2, UART3, UART4, UART5 (SBUS), UART6 (ELRS);
• Įėjimo įtampa: 7,4–24 V (2–6S LiPo);
• BEC išėjimai: 5 V / 2 A ir 3,3 V / 0,5 A;
• Matmenys: 25 x 23 x 8 mm;
• Montavimo skylių išdėstymas: M2, 16 × 16 mm;
• Svoris:3 g.

ESC:

• Modelis: GOKU BS 20A ESC V3 su LED (16×16);
• ESC mikrovaldiklis (MCU): BB21F16G;
• Maitinimo LED indikatorius: Taip;
• Nuolatinė srovė: 20 A;
• Maitinimas: 2–4S LiPo;
• Palaikomi protokolai: PWM, Oneshot125, Oneshot42, Multishot, DShot150, DShot300, DShot600;
• Matmenys: 27 x 33 mm;
• Montavimo skylių išdėstymas: 16 x 16 mm (M2);
• Svoris: 4,5 g.

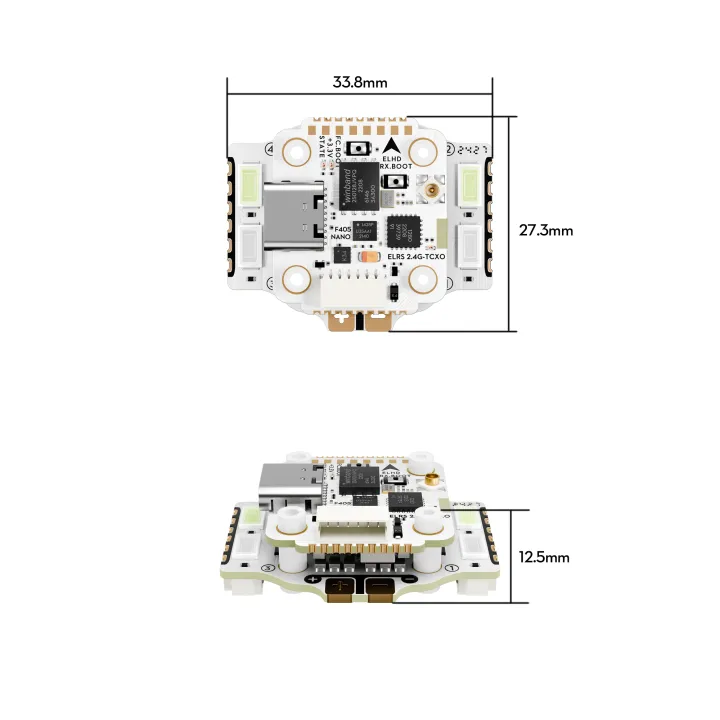

Išmatavimai:

Komplektacija:

1x GOKU GN405 Nano HD FC V3 skrydžio valdiklis su integruotu TCXO ELRS 2.4 GHz imtuvu;
1x GOKU BS 20A ESC V3 4-in-1 greičio reguliatorius su LED apšvietimu;
1x FC į ESC jungiamasis kabelis;
1x DJI O4 / O4 Pro Air Unit prijungimo kabelis (Plug & Play);
1x Silikoninės antivibracinės tarpinės (guminiai amortizatoriai);
1x Montavimo varžtai ir tvirtinimo komplektas;
1x Maitinimo laidai.

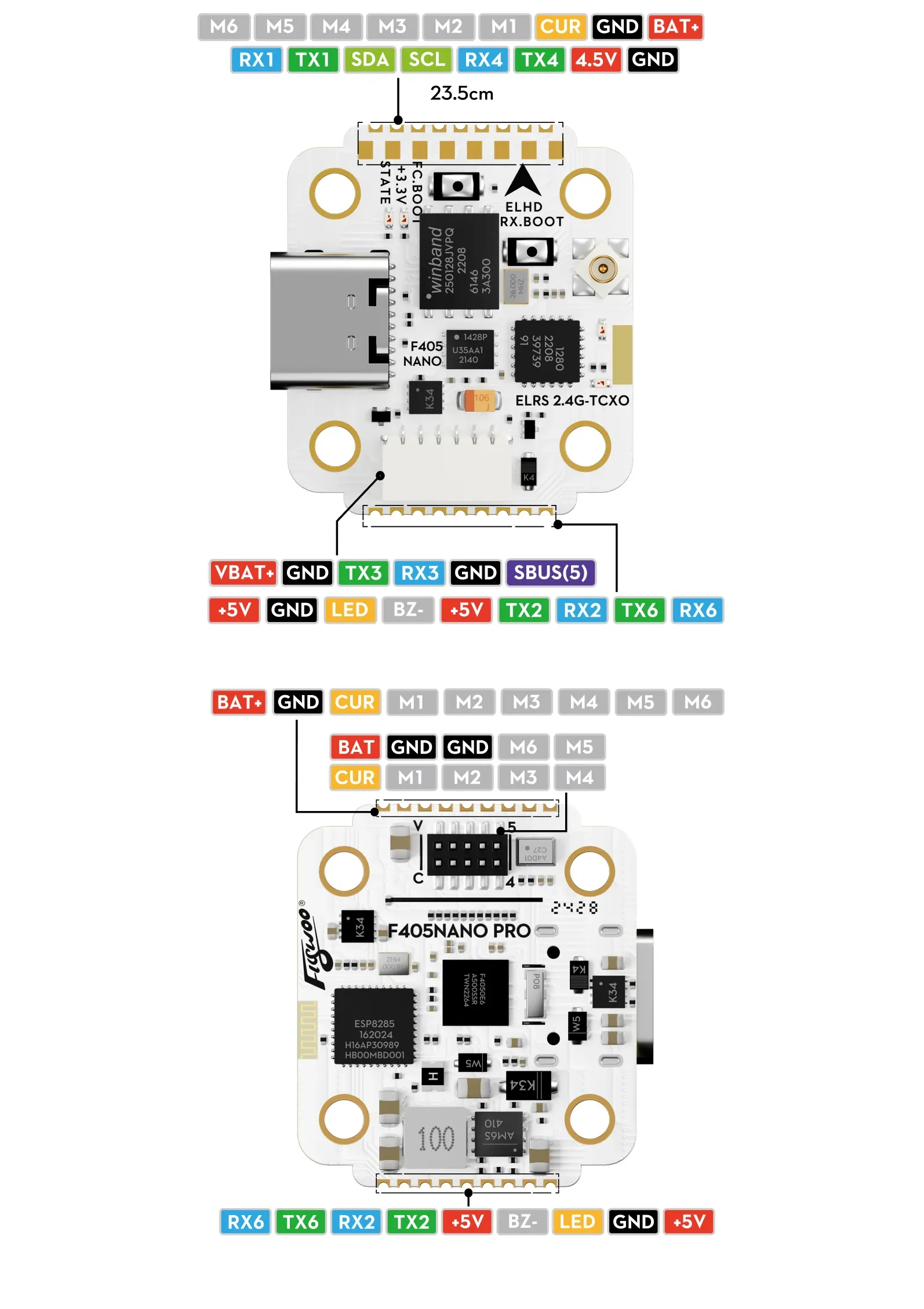

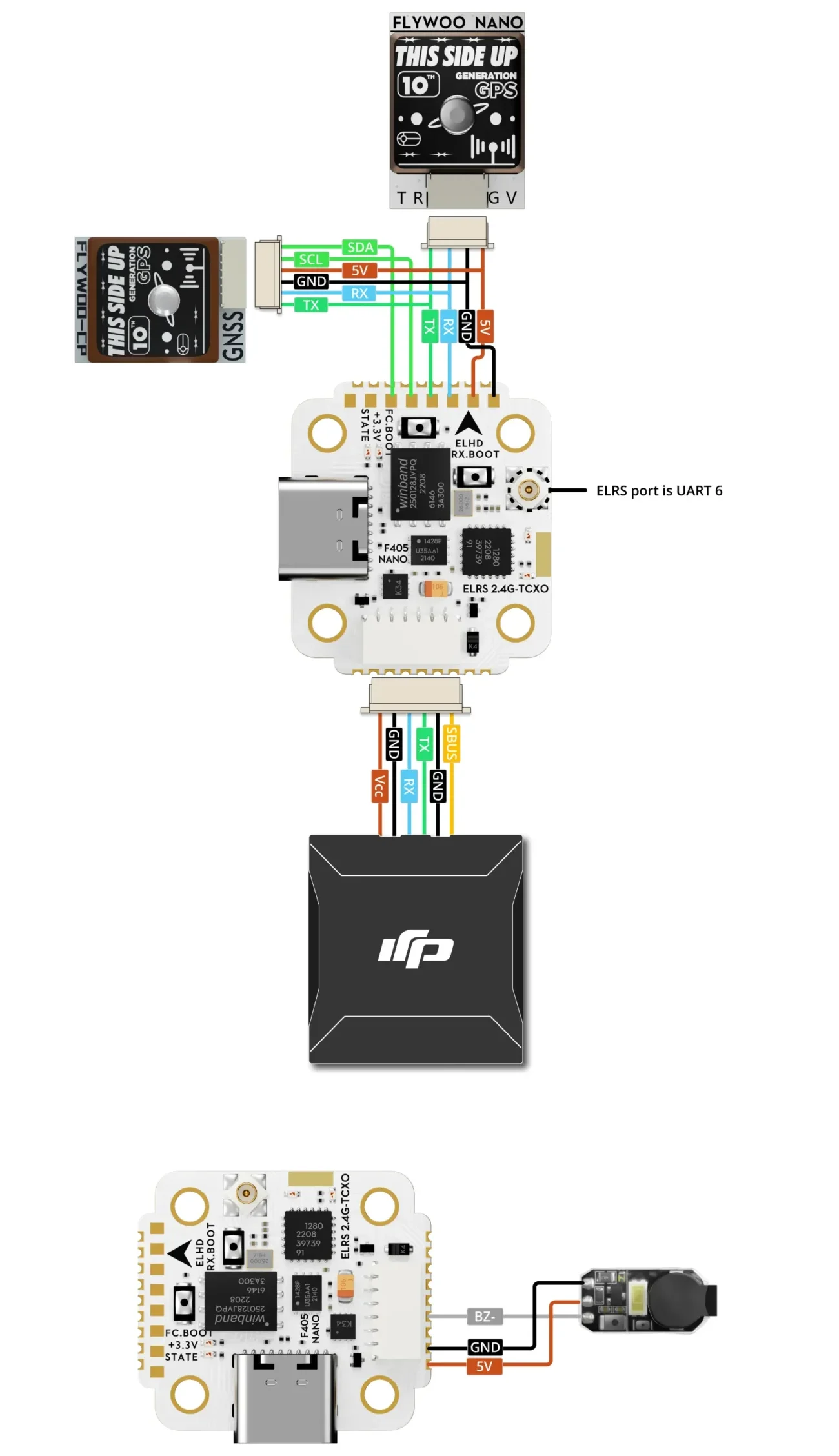

Schema:
