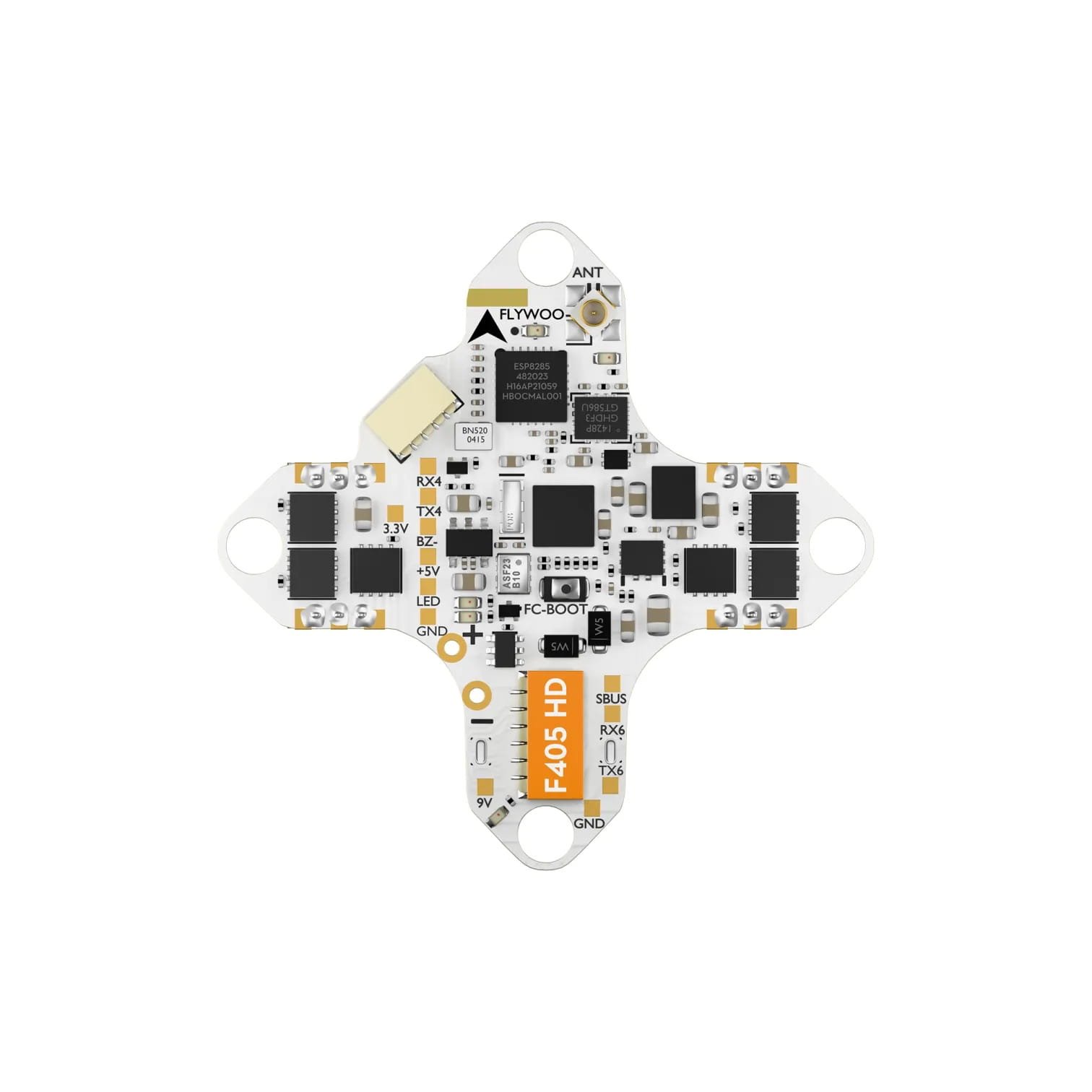

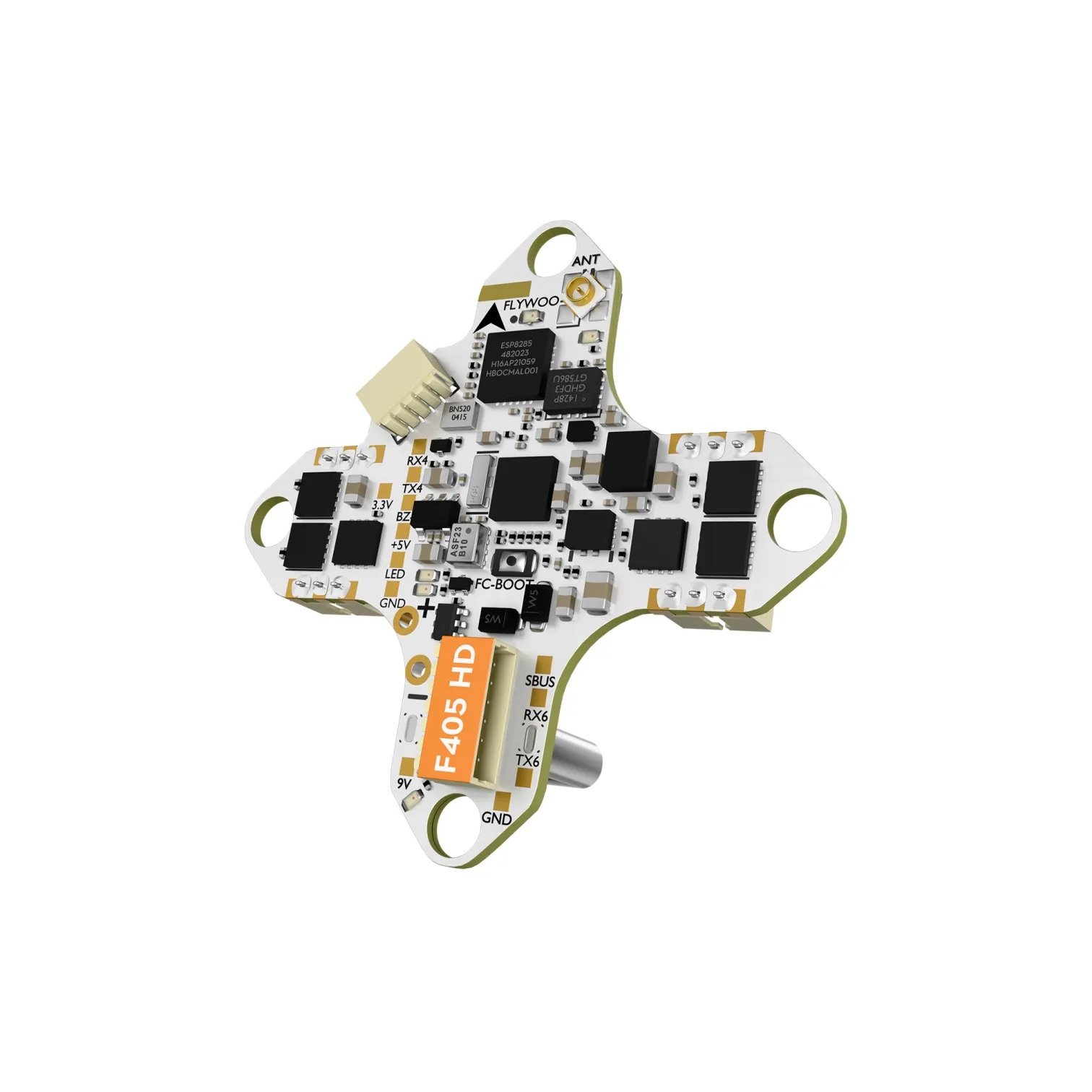

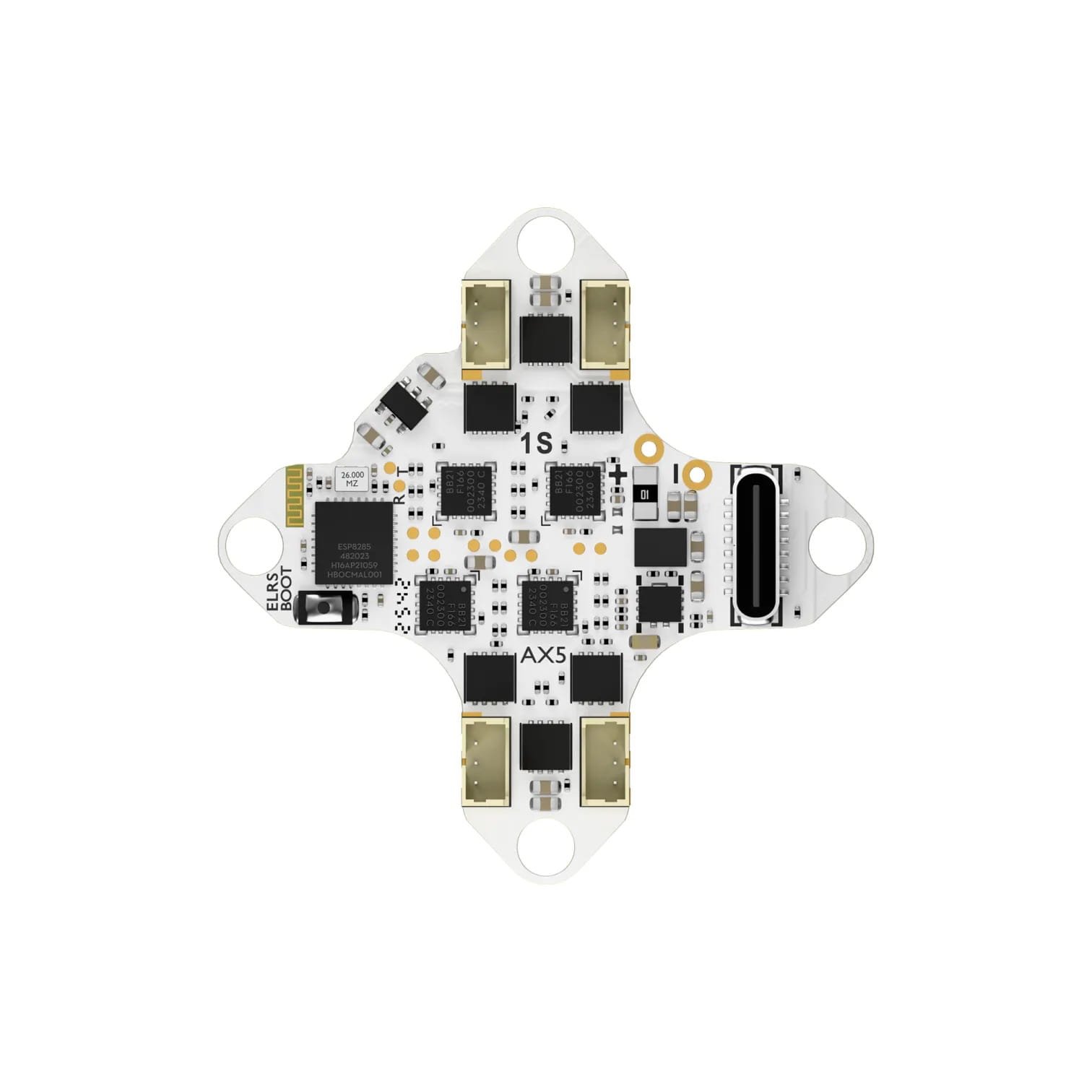

Kompaktiška „viskas viename“ (AIO) skrydžio valdiklio plokštė, skirta 1S HD mikro dronams. Tai pirmasis 1S AIO, suderinamas tiek su O4, tiek su O4 PRO. Plokštė palaiko rėmus su 40 mm–3 colių propeleriais ir variklius nuo 0802 iki 1303 dydžio. Sukurta naudojant aukštos spartos F405BGA mikrovaldiklį.

Savybės:
• Platus suderinamumas: Veikia su 40 mm–3″ propelerių rėmais ir 0802–1303 mikro varikliais;
• Dvigubas BEC: Integruotas 9V / 5V dvigubas BEC, užtikrinantis stabilų ir atskirą maitinimą;
• Galingas ESC: 12A aukštos klasės ESC, optimizuotas 1S sistemomai, užtikrina sklandų galios tiekimą ir greitą reakciją;
• Serial ELRS: Integruotas 2.4 GHz ELRS imtuvas su TCXO;

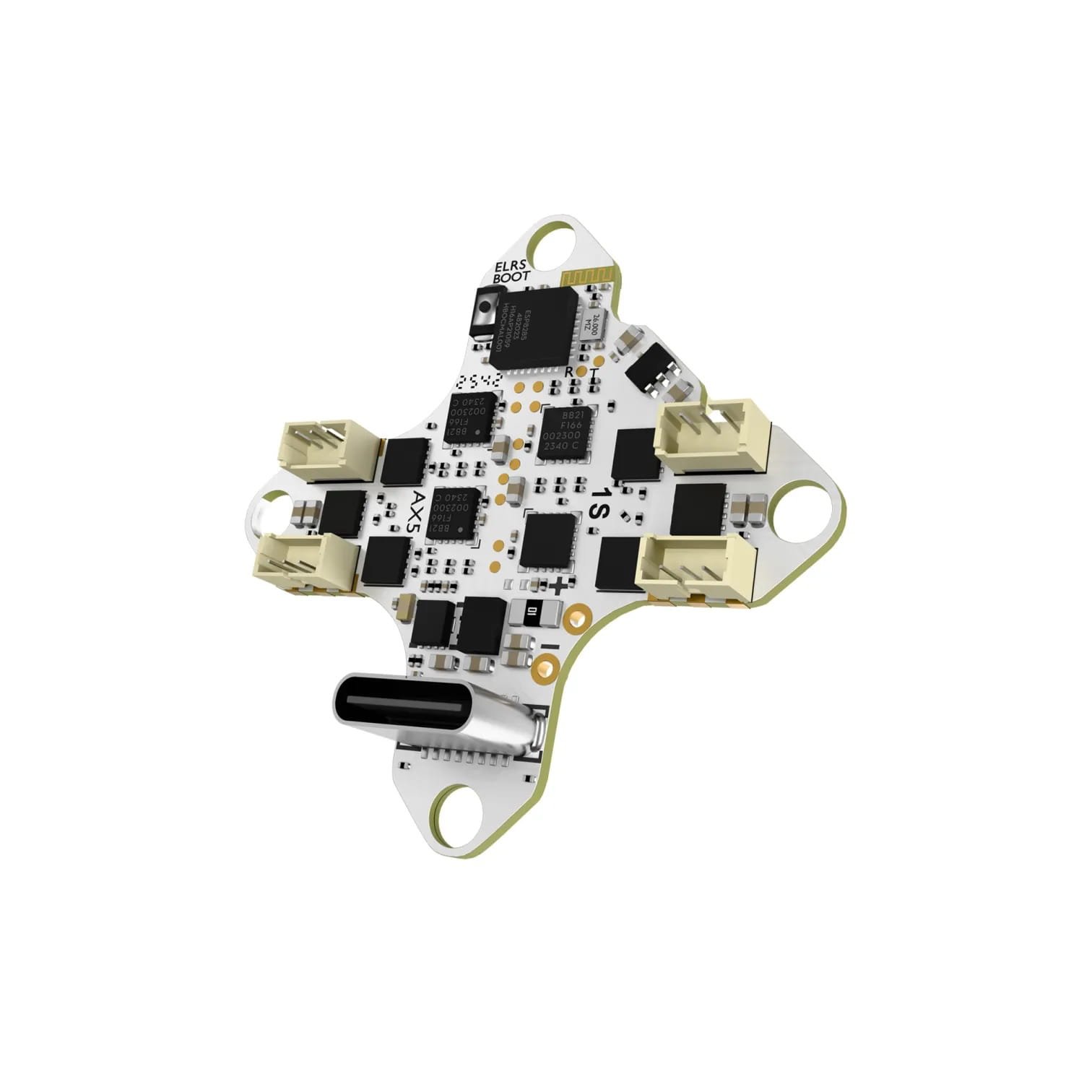

• Surinkimas be litavimo: Variklių lizdai be litavimo supaprastina montavimą;
• Patogi sąsaja: Įrengta USB-C jungtis;
• Galingas MCU: STM32F405BGA aviacijos klasės mikrovaldiklis (iki 68 % greitesnis nei F411 ir ~20 % greitesnis nei G437);
• „Plug & Play“ sprendimas: Palaiko tiesioginį O4 / O4 PRO prijungimą be litavimo, stabilus signalas;
• Palaiko DJI, Walsnail ir HDZero HD sistemas.
Specifikacija:
• Produkto pavadinimas: GOKU F405 HD 1S 12A AIO;
• MCU: STM32F405BGA;
• IMU: ICM42688P;
• Barometras: SPL06;
• Black Box: Nėra (palaikomas išorinis Black Box modulis);
• OSD palaikymas: Nėra;
• UART: UART2, UART3 (ELRS), UART4, UART5 (SBUS), UART6;
• Protokolai: CRSF, SBUS, iBus, Spektrum;
• BEC: 5V 3A / 9V 2A (maks.);
• Imtuvas (RX): Flywoo TCXO EL24E 2.4 GHz RX (3.x.x);
• Betaflight firmware: FLYWOOF405S_AIO;
• INAV firmware: FLYWOOF405HD;
• Matmenys: 30.5 x 30.5 x 10 mm;
• Tvirtinimo skylių atstumas: 25.5 x 25.5 mm;

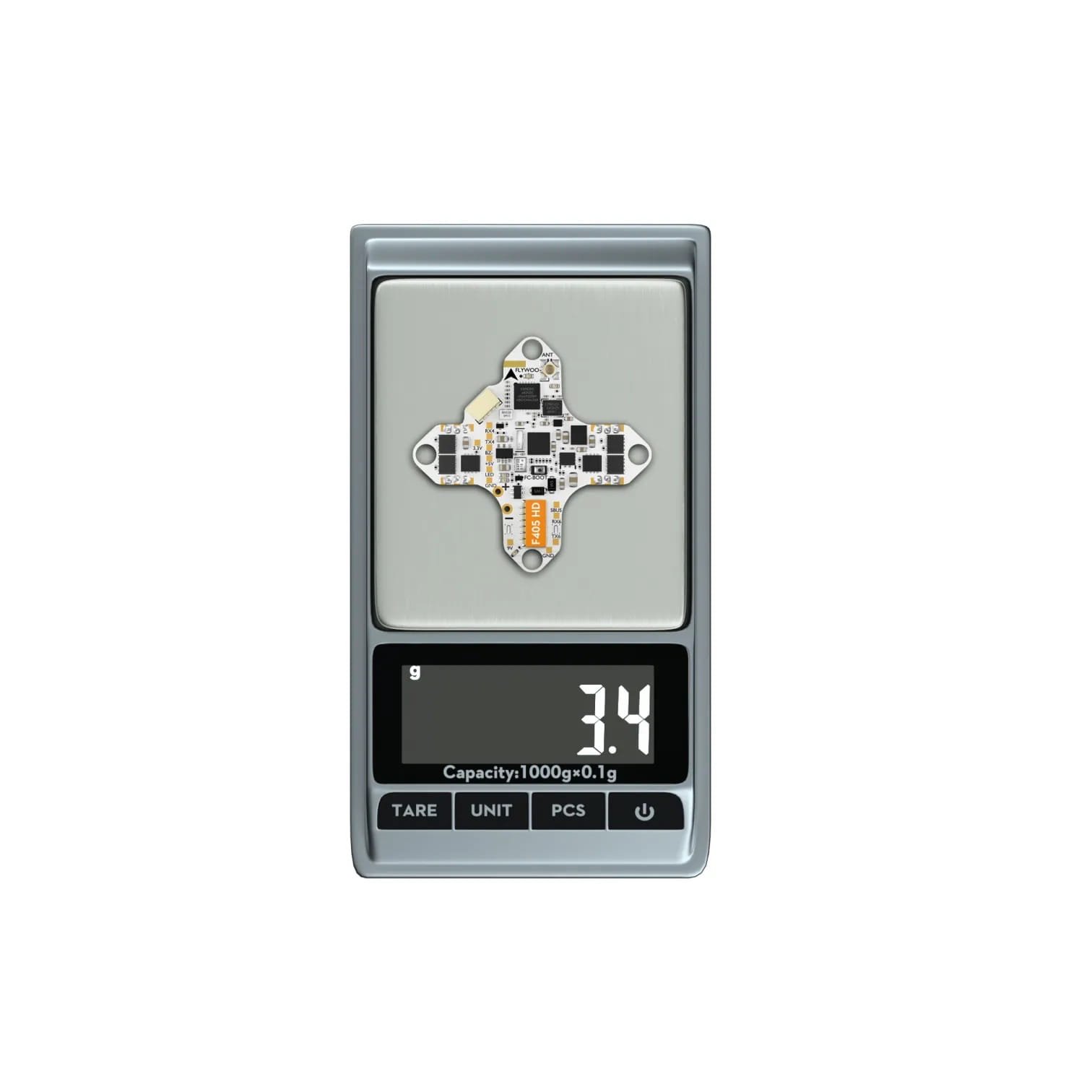

• Svoris: 3.4 g.
Integruotas 4in1 ESC:
• Produktas: Integruotas 4in1 ESC;
• Maitinimas: Tik 1S;
• Srovė: 12 A nuolatinė, 15 A pikinė;
• ESC firmware: O_H_5_48KHz_V0.19.hex (Bluejay);
• Skaitmeninis signalo protokolas: DShot300, DShot600;
• Variklių jungtis: JST 1.25;
• Baterijos jungtis: A30.

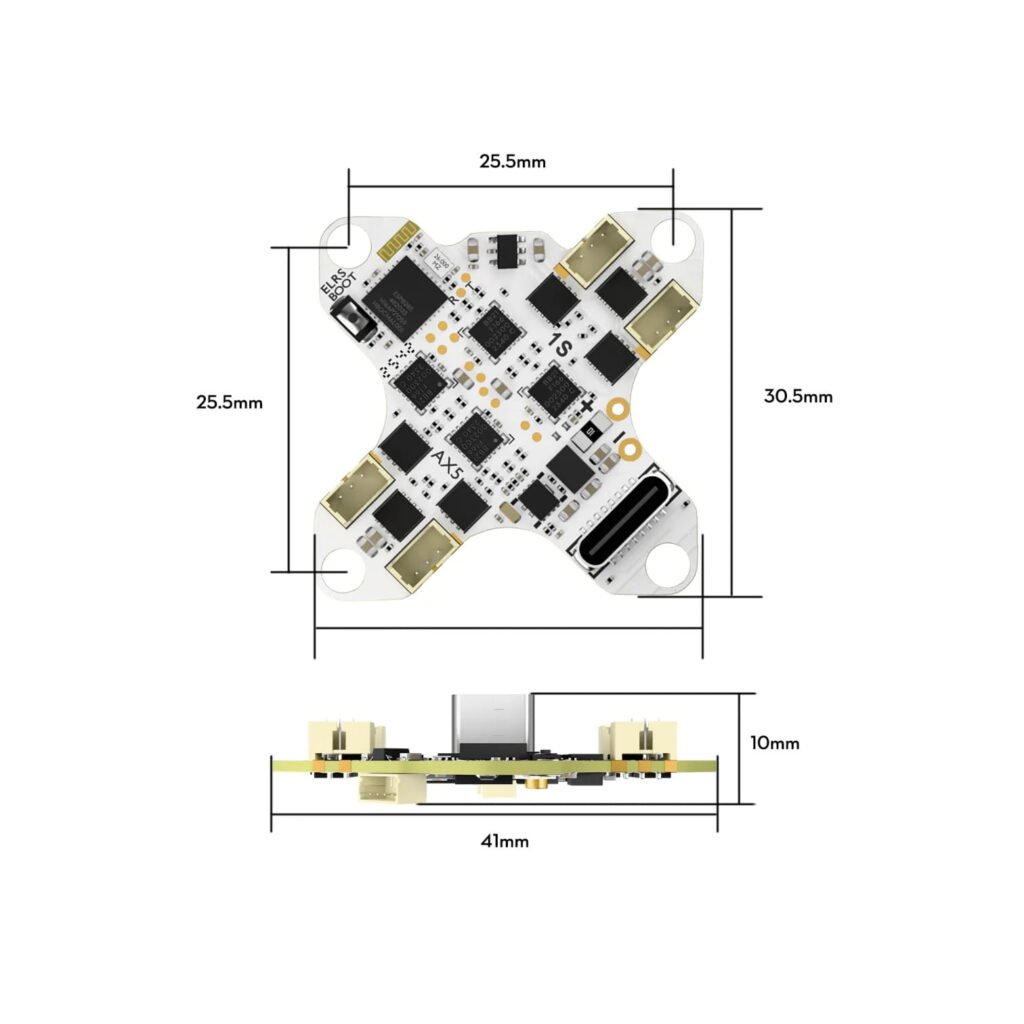

Išmatavimai:

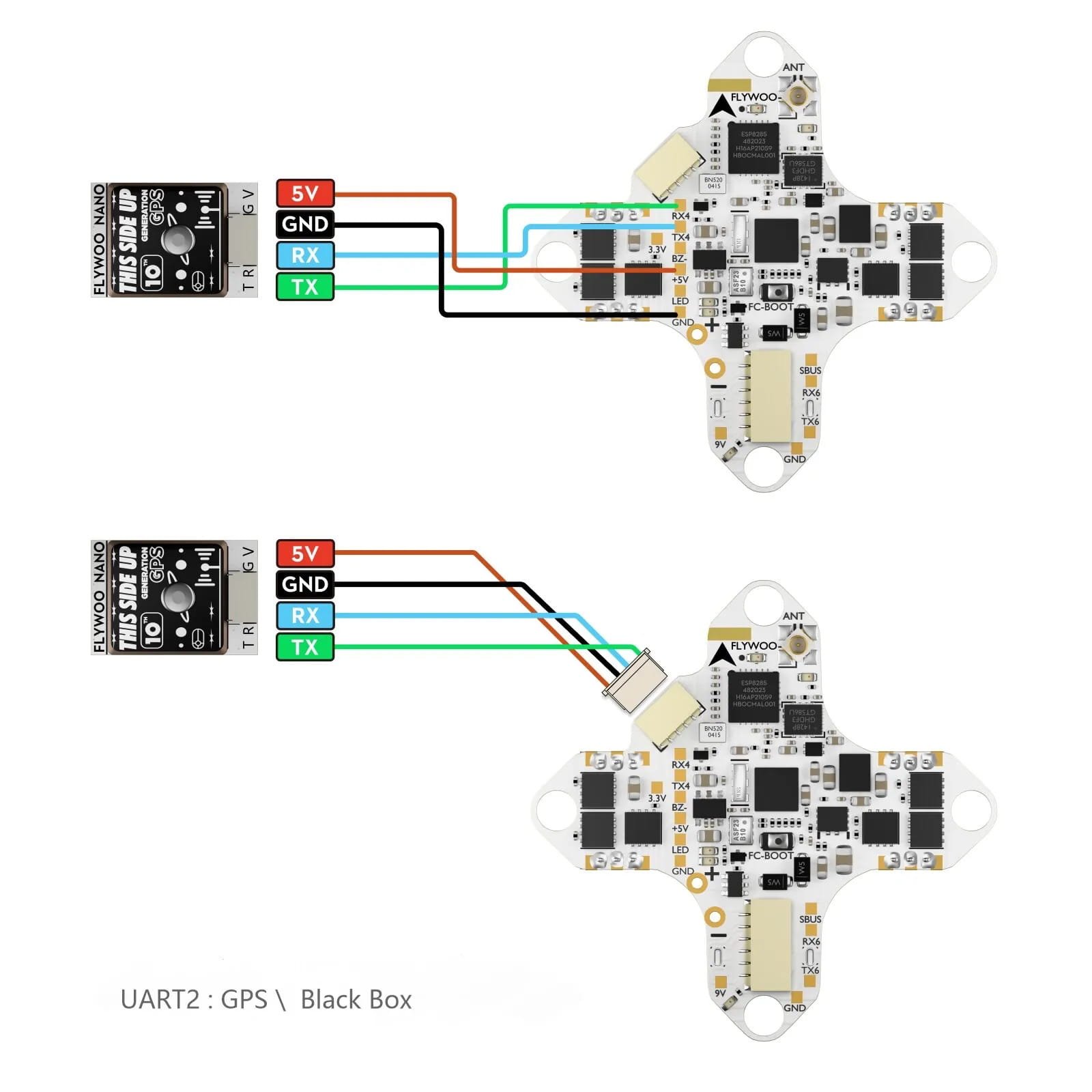

Integruotas dvigubas BEC su 5V 3A ir 9V 2A išėjimais užtikrina stabilų ir patikimą maitinimą visiems prijungtiems komponentams. Plokštė yra itin lengva – sveria vos 3,4 g, todėl puikiai tinka mikro 1S dronams, kuriuose svarbus minimalus svoris. Patogus „plug-and-play“ lizdas leidžia tiesiogiai prijungti Blackbox modulį arba GOKU GM10 Nano GPS be sudėtingo montavimo.

Integruotas 2.4 GHz ELRS imtuvas su TCXO užtikrina stabilesnį signalą, mažesnę delsą ir geresnį atsparumą trikdžiams. Tai pirmasis 1S AIO valdiklis, suderinamas su O4 ir O4 Pro sistemomis, leidžiantis prijungti VTX be litavimo ir išvengti 1S vaizdo siųstuvų pasirinkimo apribojimų. STM32F405BGA mikrovaldiklis suteikia iki 30 % didesnį apdorojimo našumą nei F411 ar G473, todėl skrydžio valdymas tampa tikslesnis ir greitesnis. Variklių jungtys su „plug-and-play“ lizdais leidžia surinkti droną greičiau ir be papildomo litavimo.

ICM42688P jutiklis su atskira maitinimo sistema ir 3.3 V LDO reguliatoriumi sumažina giroskopo trikdžius ir padidina IMU tikslumą, pagerindamas skrydžio stabilumą 1S sistemose.

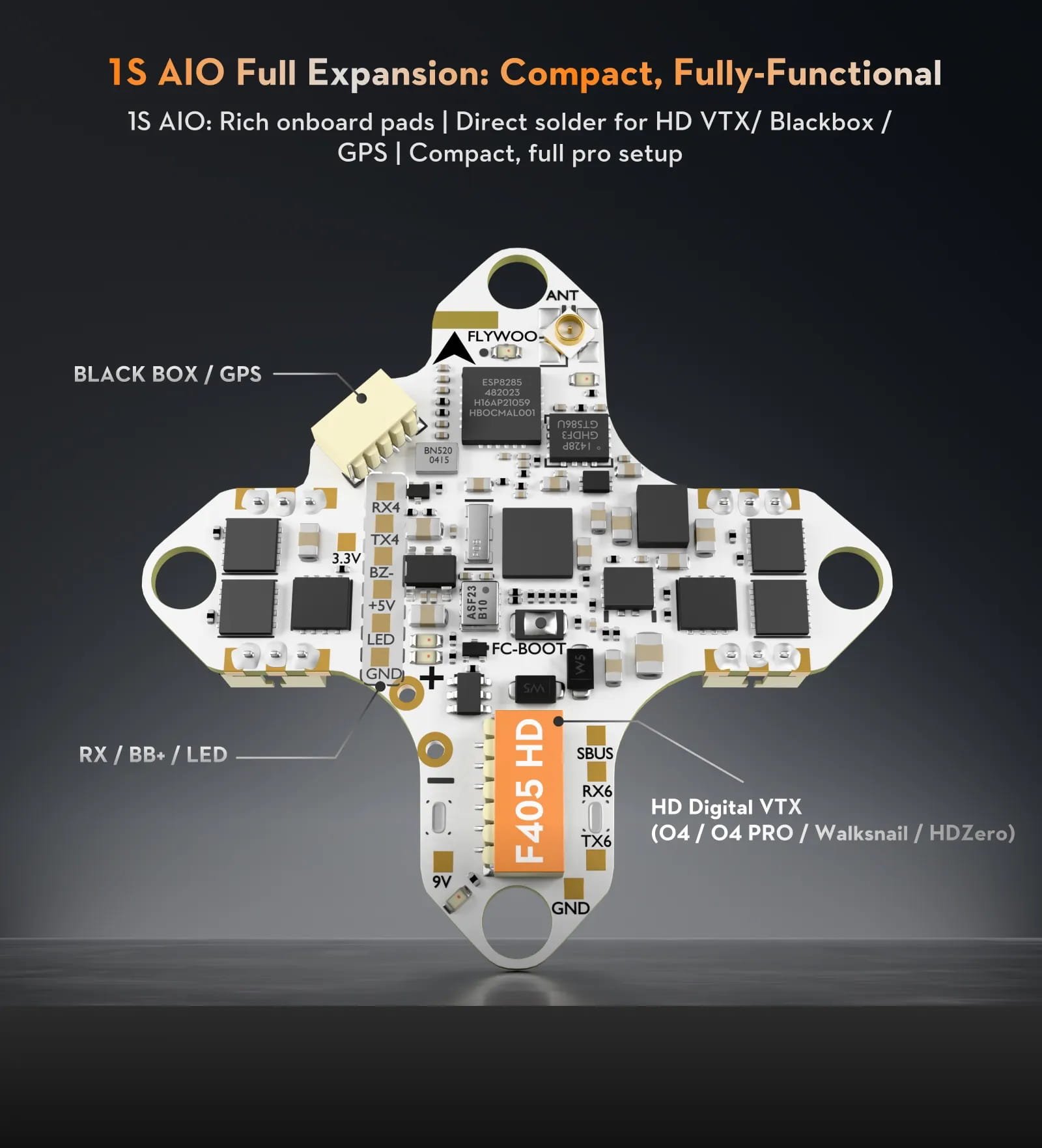

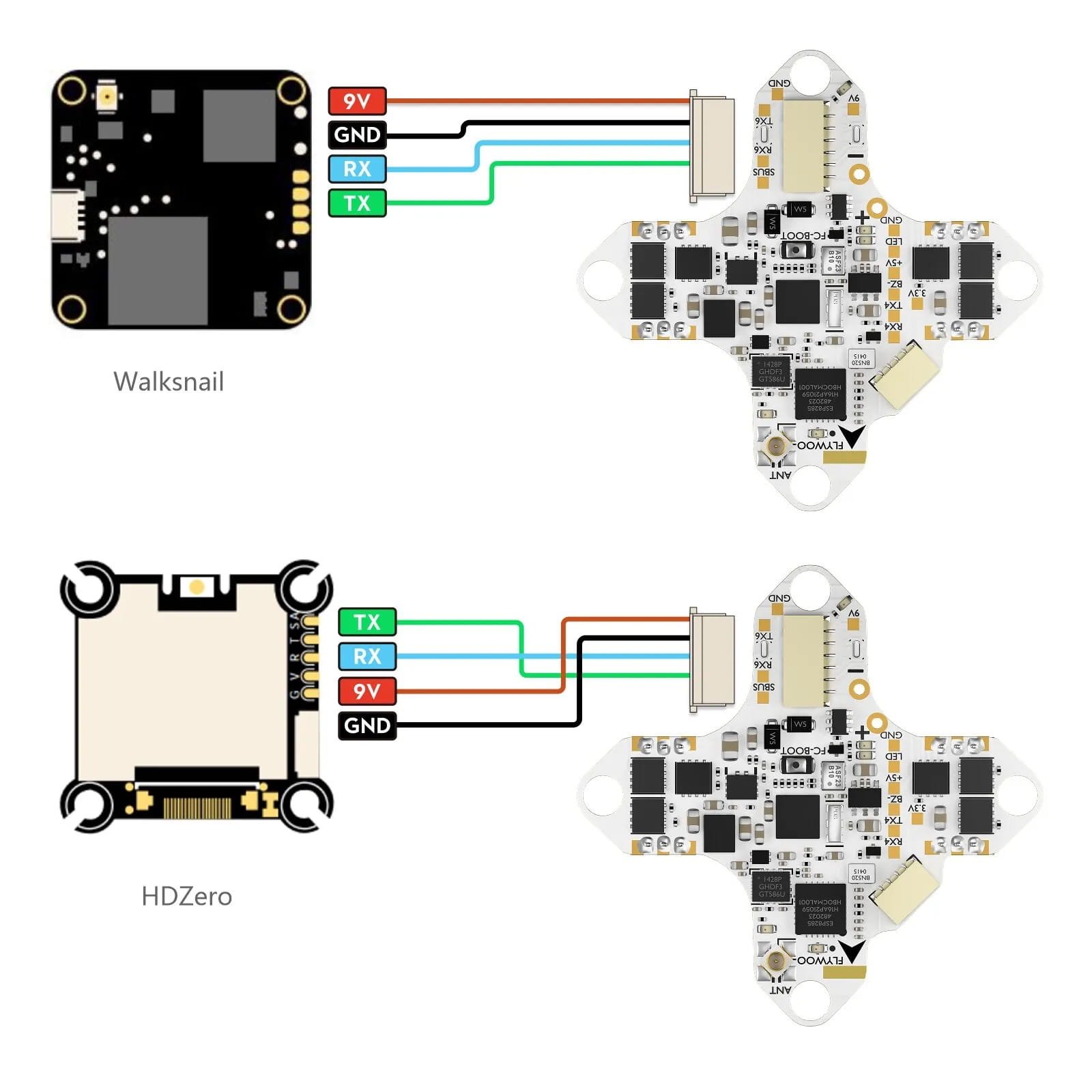

Kompaktiška 1S AIO konstrukcija siūlo pilnas plėtimo galimybes – numatyti kontaktai leidžia tiesiogiai prijungti HD VTX, Blackbox ir GPS modulius. Plokštė palaiko O4, O4 Pro, Walksnail ir HDZero skaitmenines vaizdo perdavimo sistemas.

Plokštė palaiko O4, O4 Pro, Walksnail ir HDZero skaitmenines vaizdo perdavimo sistemas.
Komplektacija:
1x GOKU F405 HD 1S 12A AIO;
1x Flywoo ELRS 2.4G Minimortal PCB T antena (UFL, 40 mm);
5x M2 × 6.6 antivibraciniai (smūgius slopinantys) kamuoliukai;
1x jungties kabelis Flywoo Black Box / GM10 GPS Nano moduliui;
1x A30 maitinimo kabelis;
1x jungties kabelis O4 / O4 Pro sistemai.

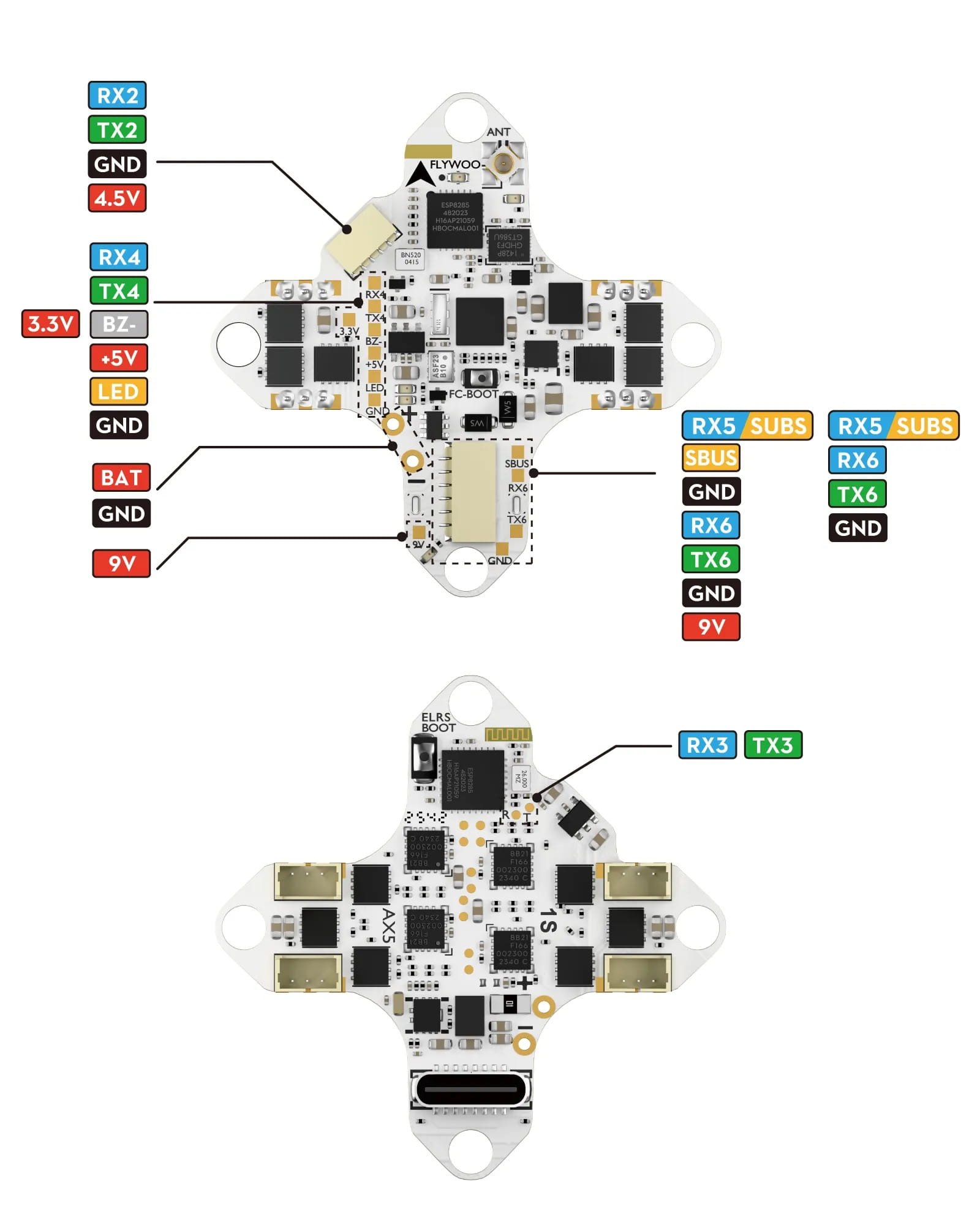

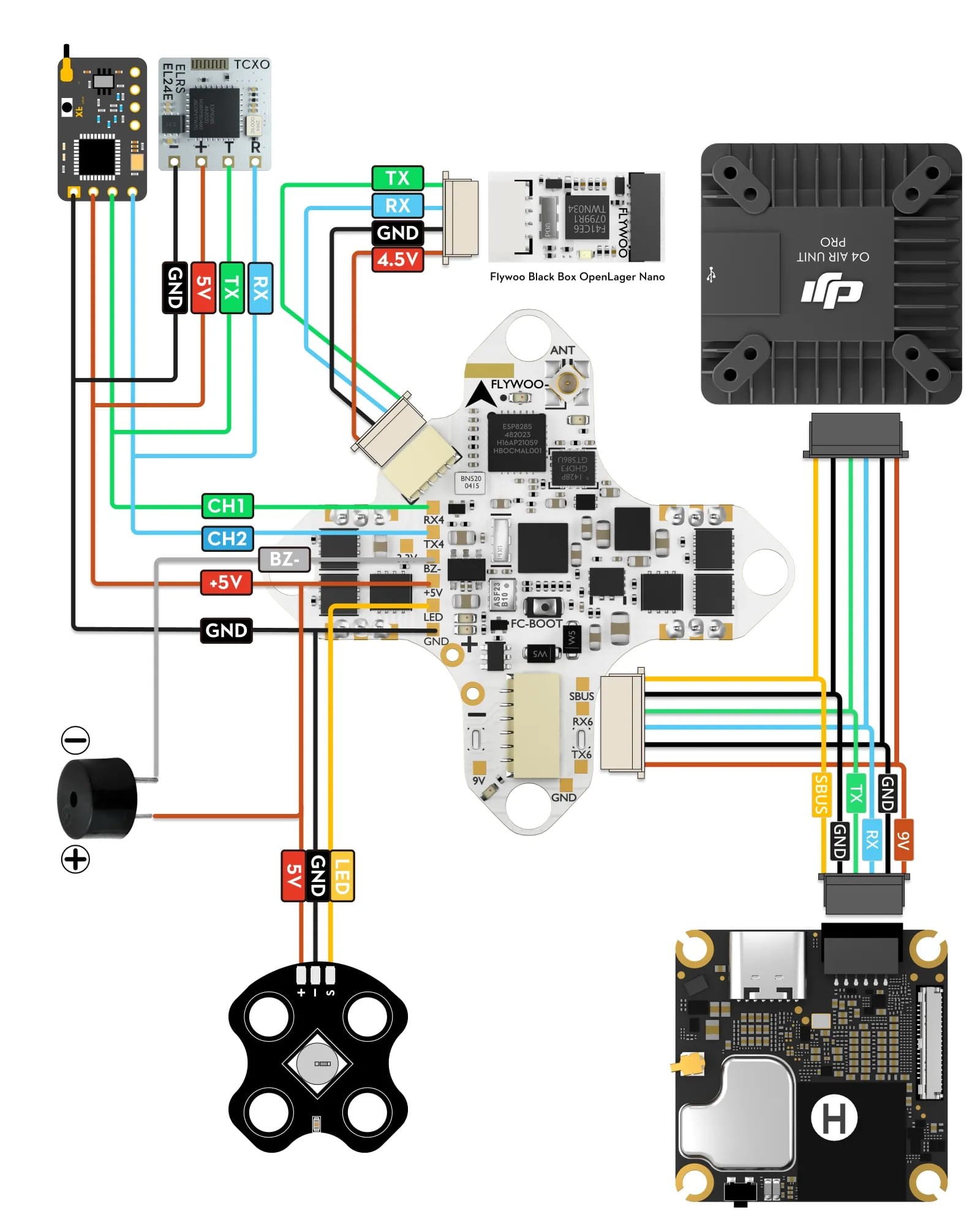

Sujungimas / Schema:
