Flywoo GOKU F405 HD 1-2S 12A AIO V2 Plug&Play O4 / O4 PRO

Didėjant skaitmeninio vaizdo perdavimo populiarumui, FLYWOO pristato inovatyvų sprendimą 1–2S HD mikro dronams. Šis pilnai funkcionalus HD AIO valdiklis turi integruotą USB Type-C jungtį, našų F405 BGA mikrovaldiklį ir pakankamai UART jungčių visiems jūsų poreikiams. „GOKU F405 HD V2 AIO“ aprūpintas integruotu 9 V / 2 A BEC maitinimo moduliu, kuris efektyviai apsaugo DJI O4 Air Unit nuo išsijungimų dėl nepakankamos įtampos. Be to, valdiklyje integruotas ELRS 2.4 GHz imtuvas, 8 MB „Blackbox“ atmintis, barometras ir srovės jutiklis, todėl jis yra specialiai pritaikytas HD vaizdo siųstuvams. Lizdinės motorų jungtys ir „plug-and-play“ DJI O3 palaikymas gerokai supaprastina montavimą bei konfigūravimą, užtikrindami puikų efektyvumo ir patogumo derinį.

Savybės:

• Naudojama USB Type-C jungtis, užtikrinanti patogesnį ir patikimesnį prijungimą;
• Integruotas 9 V / 2 A BEC modulis, efektyviai apsaugantis DJI O3 Air Unit nuo išsijungimų dėl įtampos kritimo;
• Tiesioginis DJI O4 Air Unit prijungimas be sudėtingų litavimo darbų;
• Naudojamos lizdinės motorų jungtys, leidžiančios greitai pakeisti ar atnaujinti variklius;
• Integruotas ELRS 2.4 GHz imtuvas, 8 MB „Blackbox“ atmintis, barometras ir srovės jutiklis. Taip pat paliktos 2 pilnos UART jungtys ir 1 standartinis SBUS prievadas, todėl galima prijungti įvairius įrenginius, tokius kaip GPS moduliai, HD vaizdo siųstuvai (HD VTX) ir išoriniai imtuvai.

Specifikacija:

• Betaflight programinė įranga: FLYWOOF405S_AIO;
• INAV programinė įranga: FLYWOOF405HD;
• Mikrovaldiklis (MCU): STM32F405BGA;
• BEC maitinimas: 5 V 2 A / 9 V 2 A;
• „Flash“ atmintis: 8 MB;
• LED: 2 × WS2812;
• Barometras: DPS310 / SPL06;
• Giroskopas: ICM42688P / MPU6000;
• Variklių išėjimai: M1–M4;
• I2C jungtis: SCL / SDA;
• UART prievadai: UART1, UART2, UART3, UART4, UART5, UART6;
• Jungtis: USB Type-C;
• OSD: Nėra;
• Montavimo skylių išdėstymas: 25,5 × 25,5 mm (3 mm skylės);
• Matmenys: 30 × 30 mm;

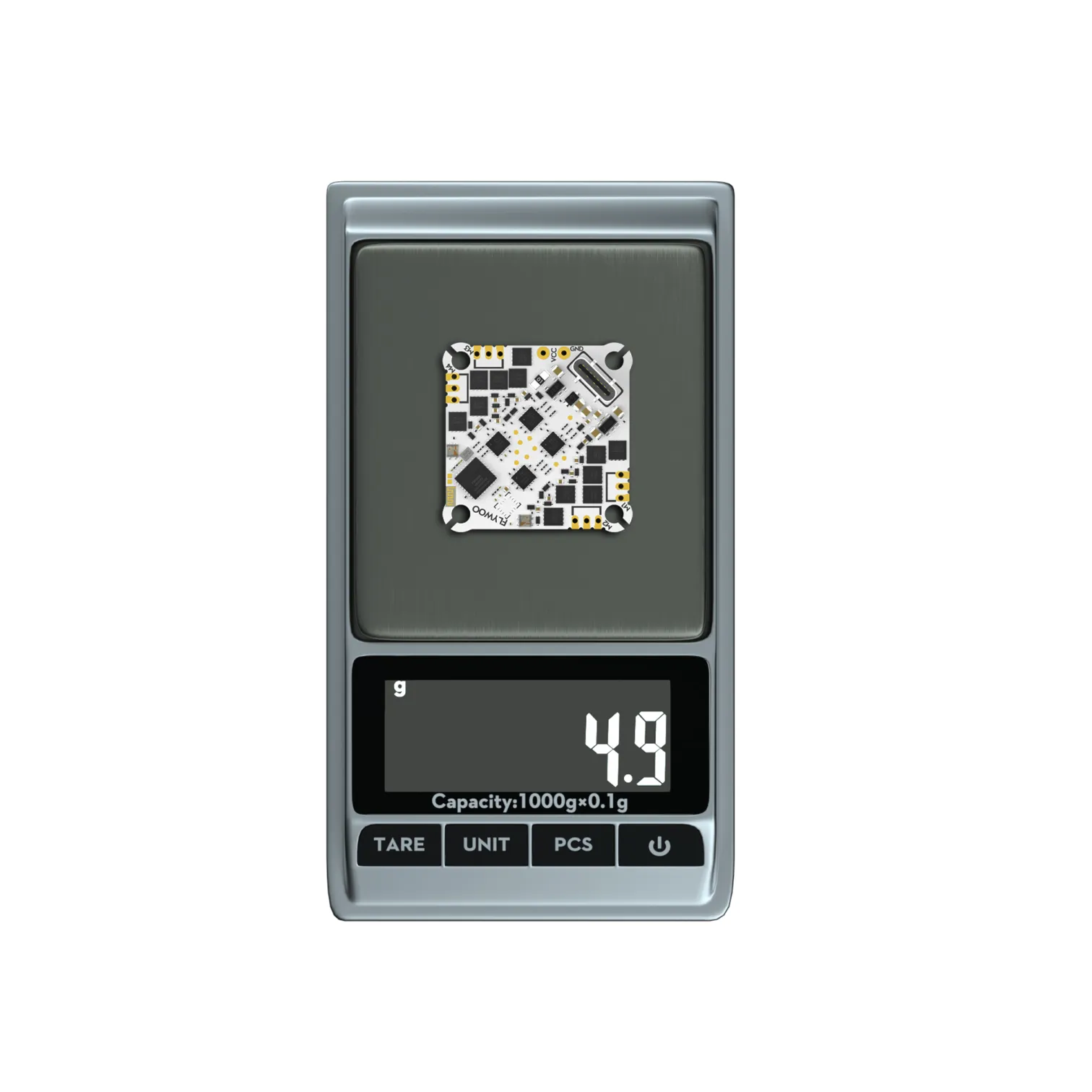

• Svoris: 4,9 g;
• Integruotas ESC: 4 viename (4in1);
• ESC tipas: 1S/2S 12 A BLHeli_S 4in1;
• Palaikomi protokolai: Oneshot125, Oneshot42, Multishot, DShot150, DShot300, DShot600;
• Įėjimo įtampa: 1–2S LiPo;
• ESC programinė įranga: BLHeli_S;
• ESC versija: Z_H_30_REV16.7;

ELRS 2.4 GHz imtuvas: (pasirenkamas)

• Mikrovaldiklis: ESP8285;
• RF modulis: SX1280IMLTRT;
• Dažnių diapazonas: 2400–2500 MHz;
• Maksimalus atnaujinimo dažnis: 500 Hz;
• Minimalus atnaujinimo dažnis: 25 Hz;
• Sąsaja: UART1;
• Programinė įranga: Flywoo EL24P 2400 RX;
• Versija: 3.X.X

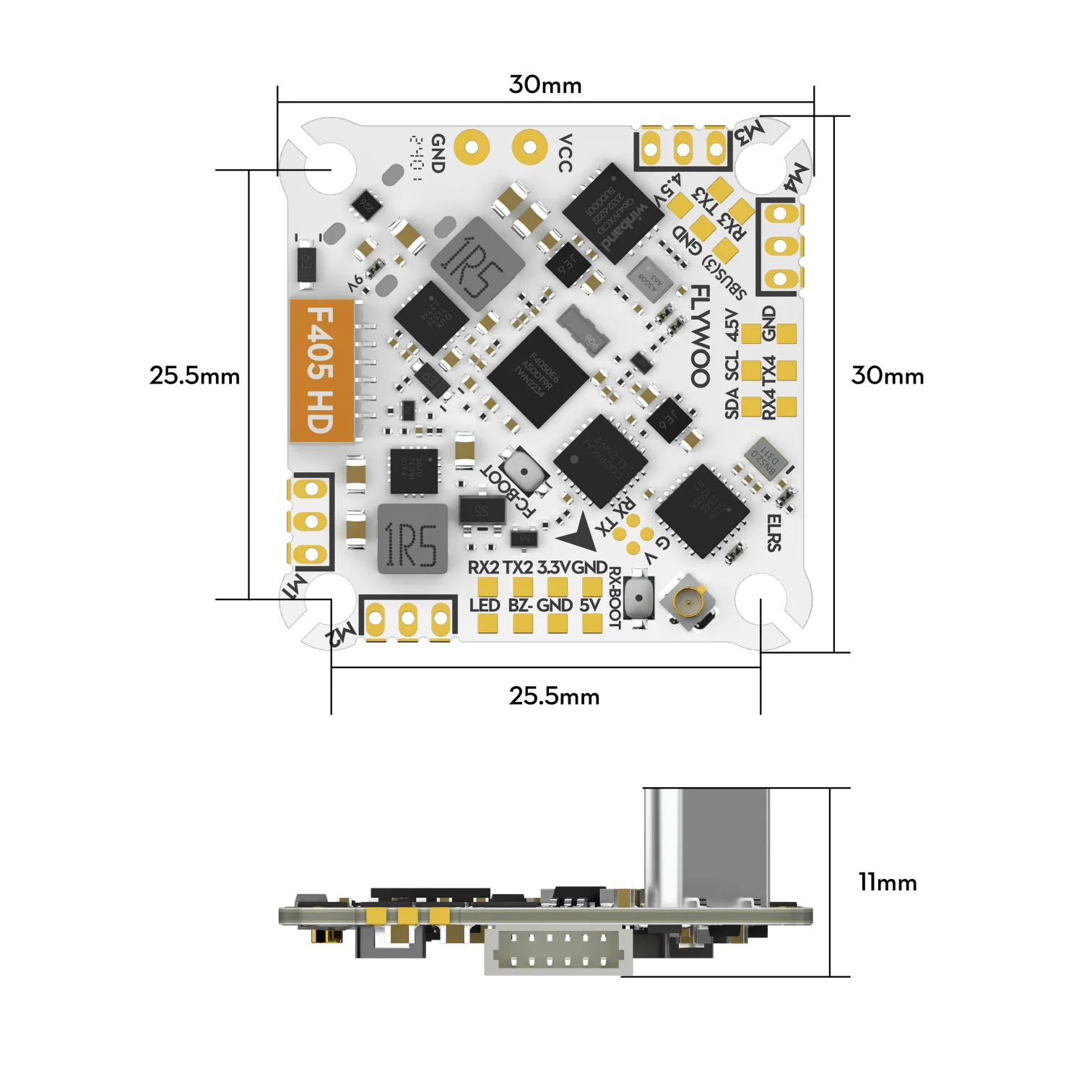

Išmatavimai:

Komplektacija:

1x GOKU F405 HD 1-2S 12A AIO V2 Plug&Play O4 / O4 PRO;
1x XT30 maitinimo laidas;
1x Flywoo ELRS 2.4 GHz Minimortal PCB T antena su UFL jungtimi (tik ELRS versijai);
1x DJI O3 prijungimo laidas;
1x PH 2.0 akumuliatoriaus laidas;
1x Kondensatorius;
4x JST tiesios jungtys;
4x M2 x 10 mm varžtai;
4x M2 veržlės;
4x M2 vibraciją slopinantys guminiai amortizatoriai.

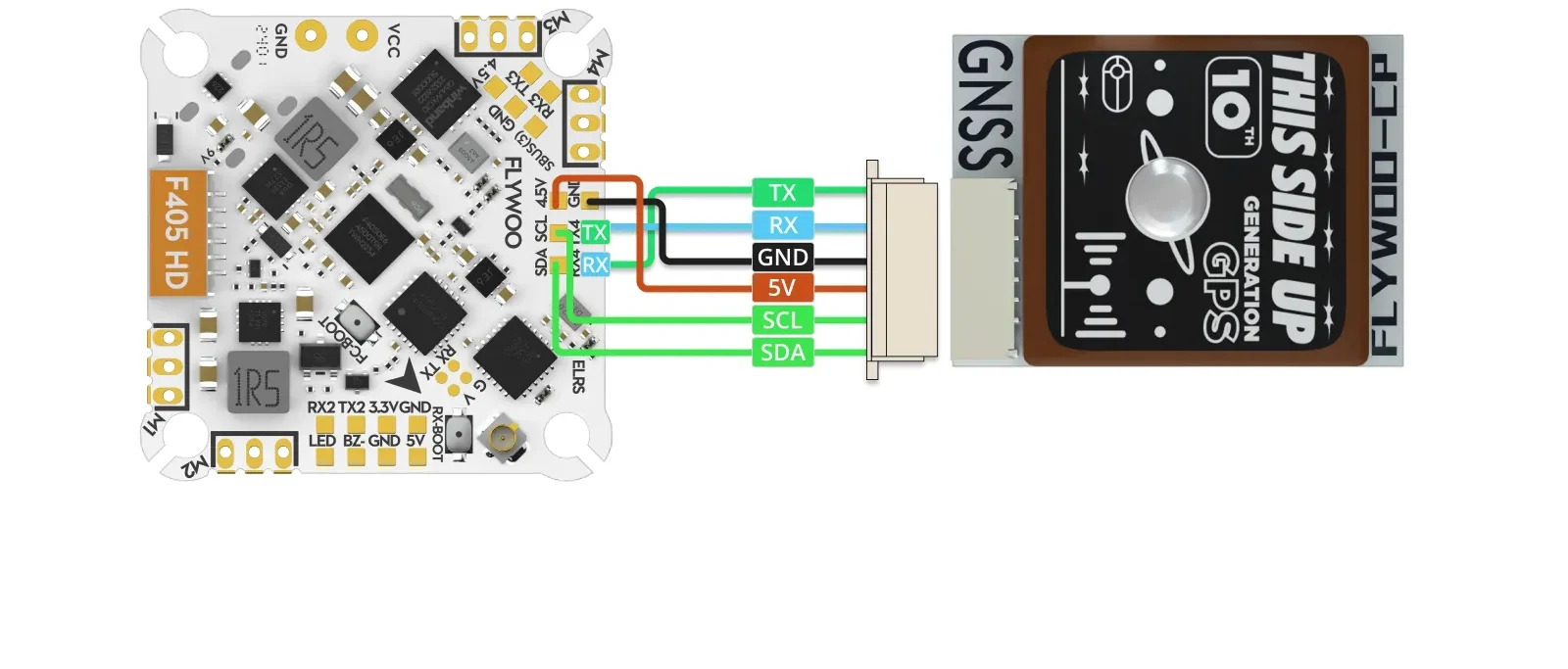

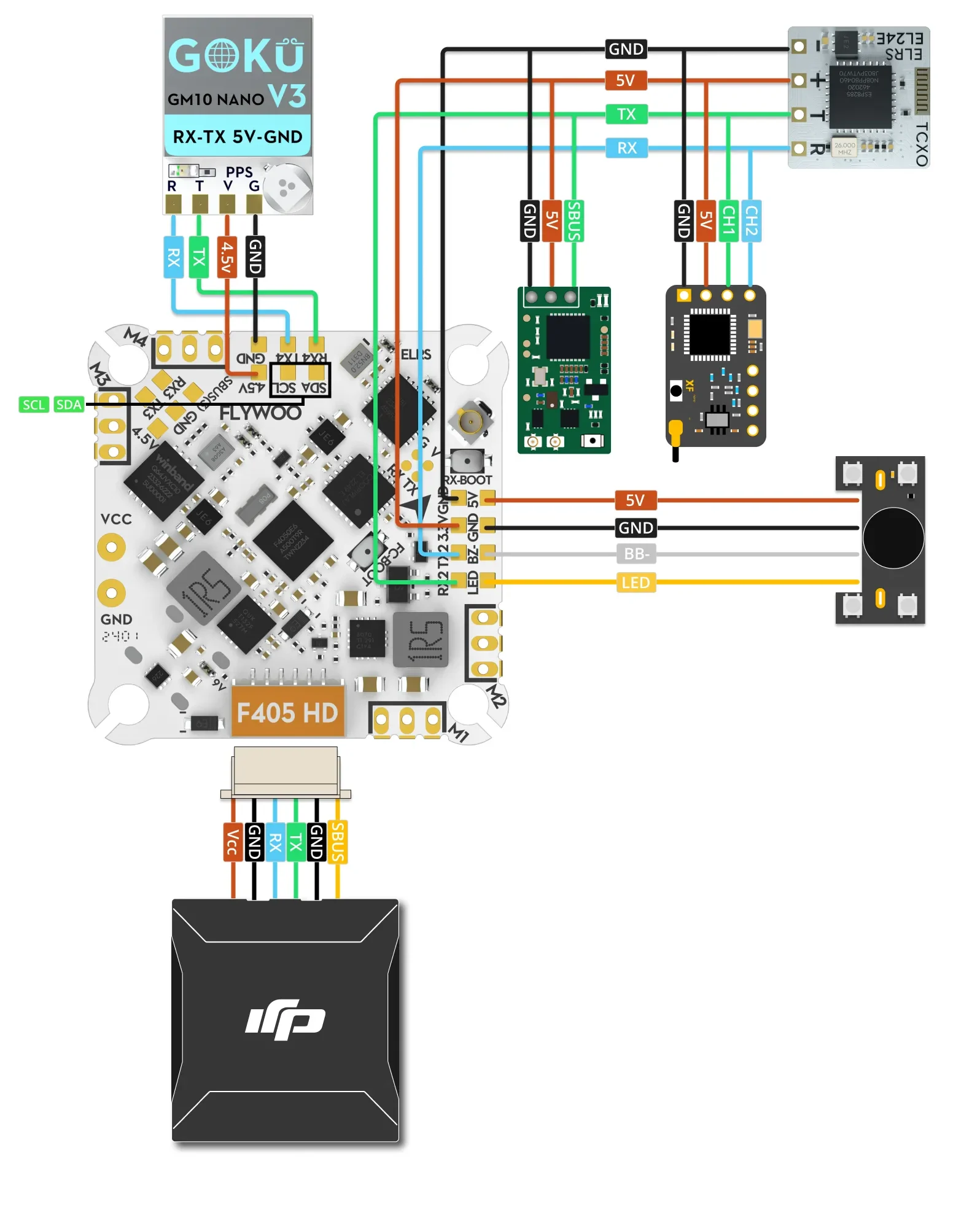

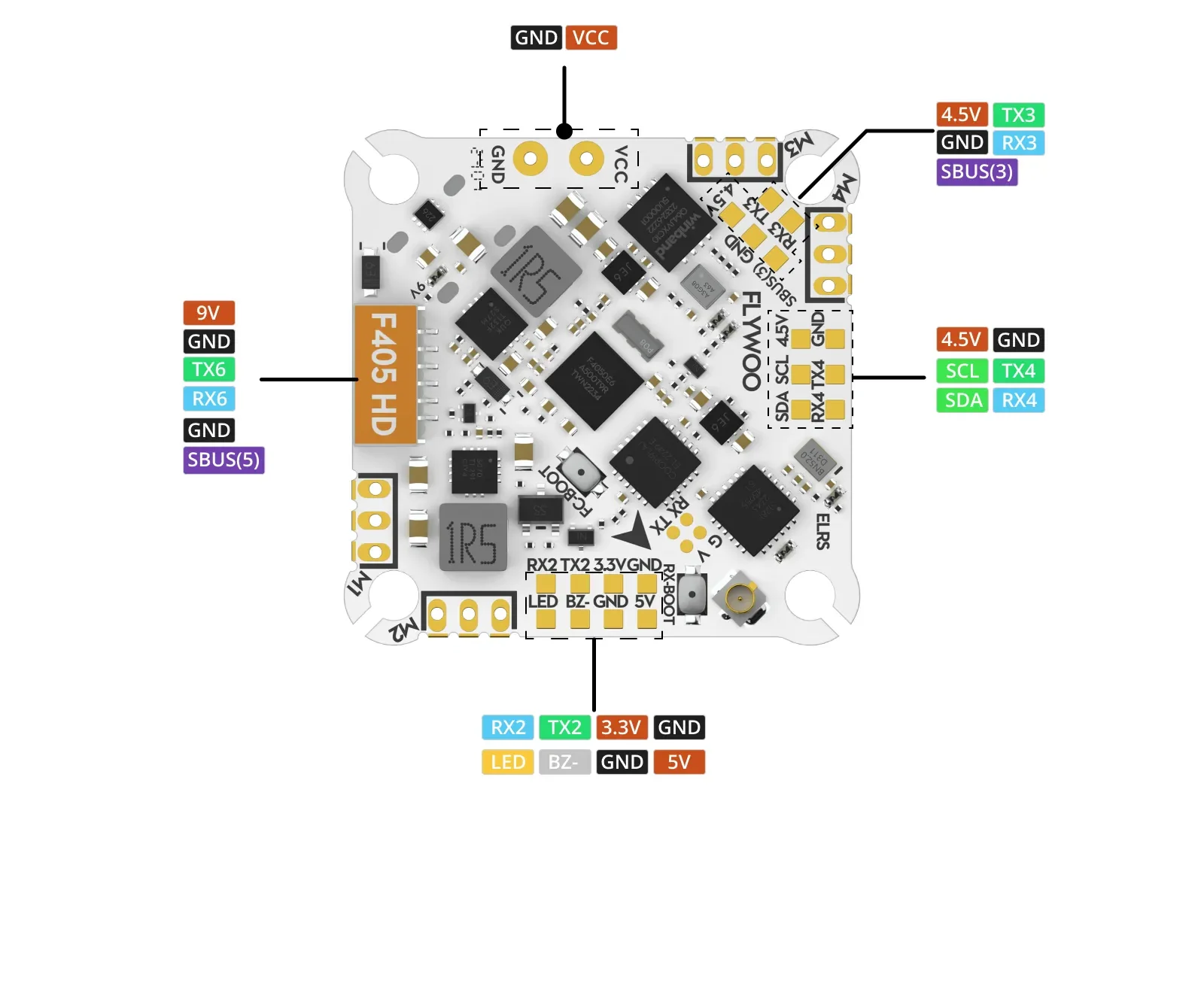

Schema:
