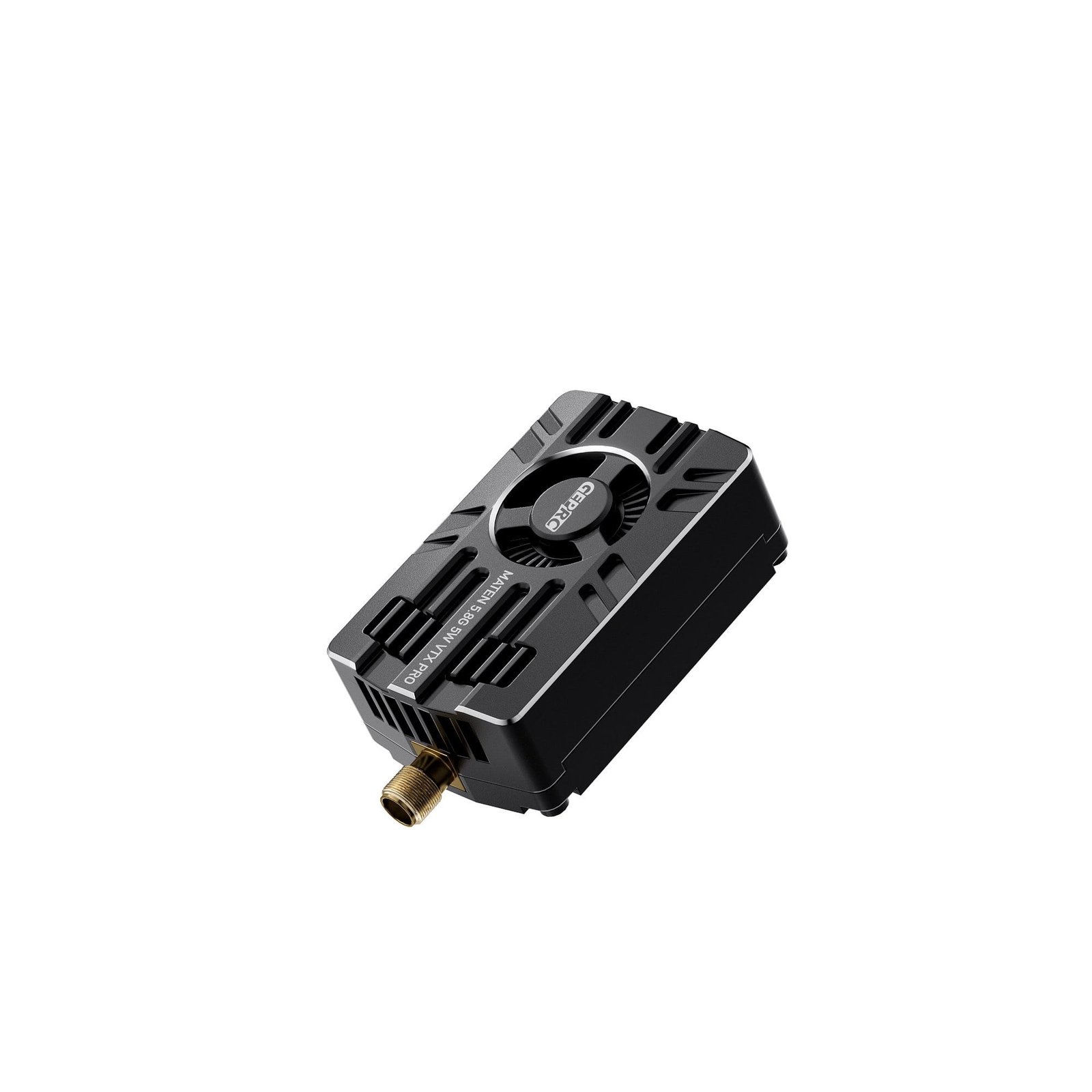

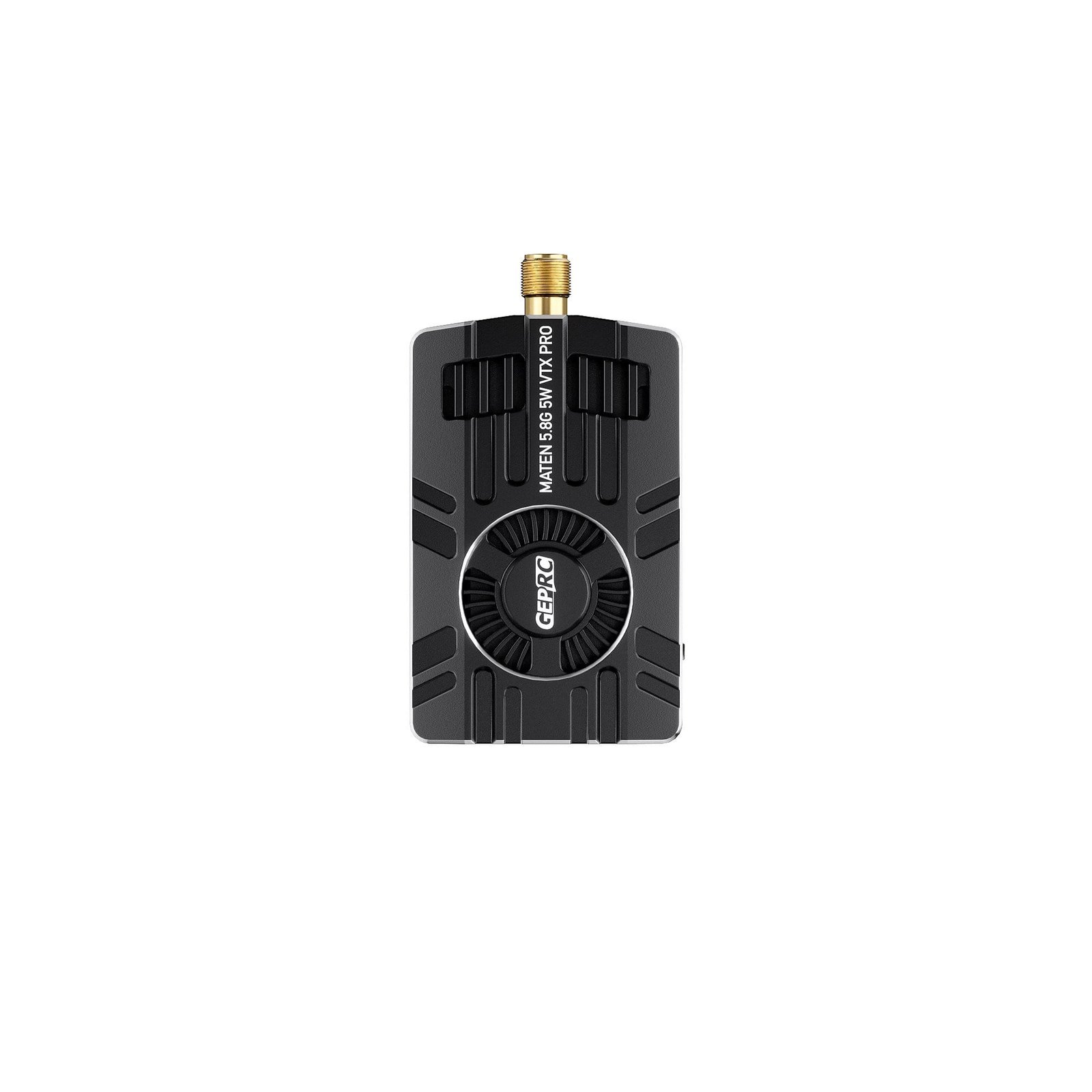

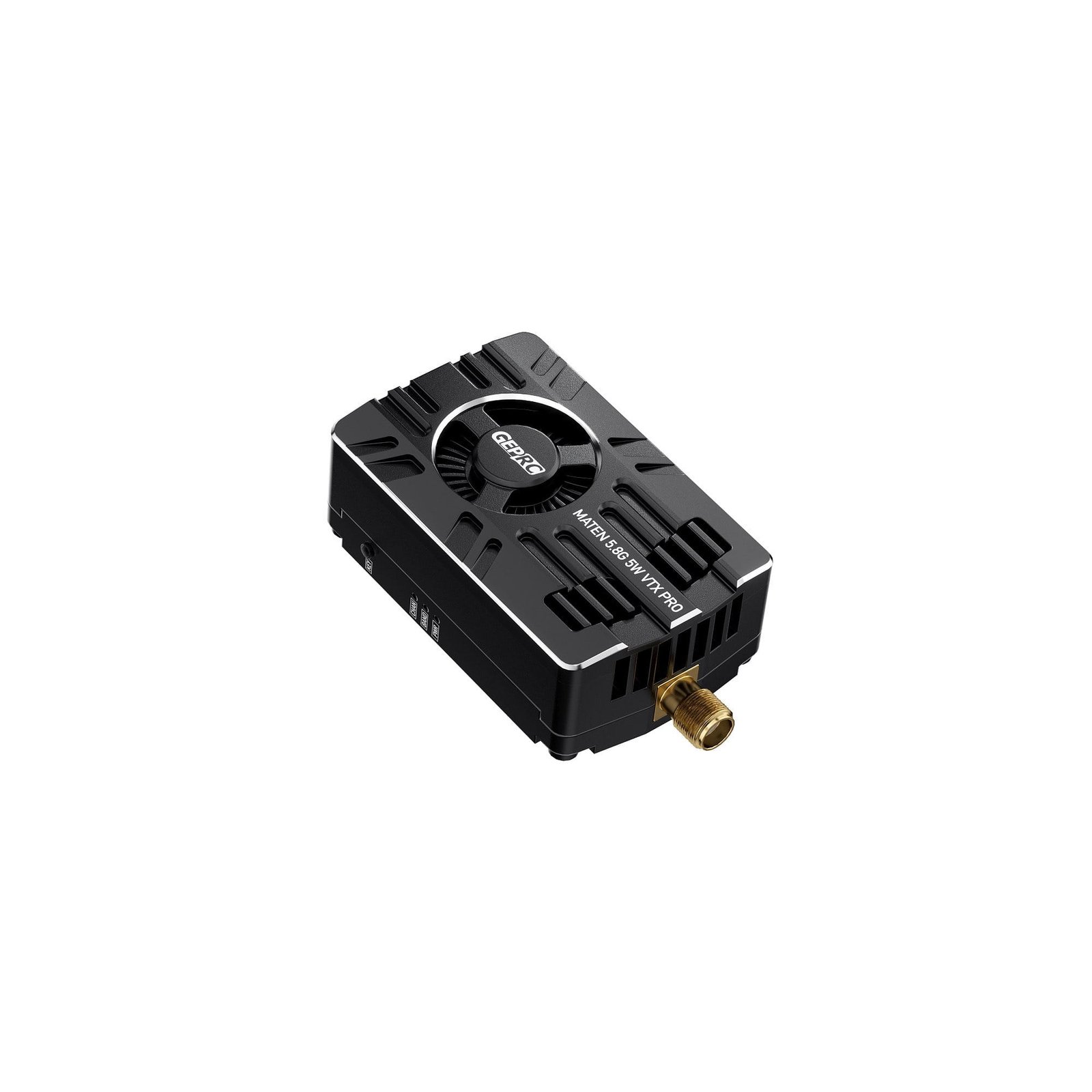

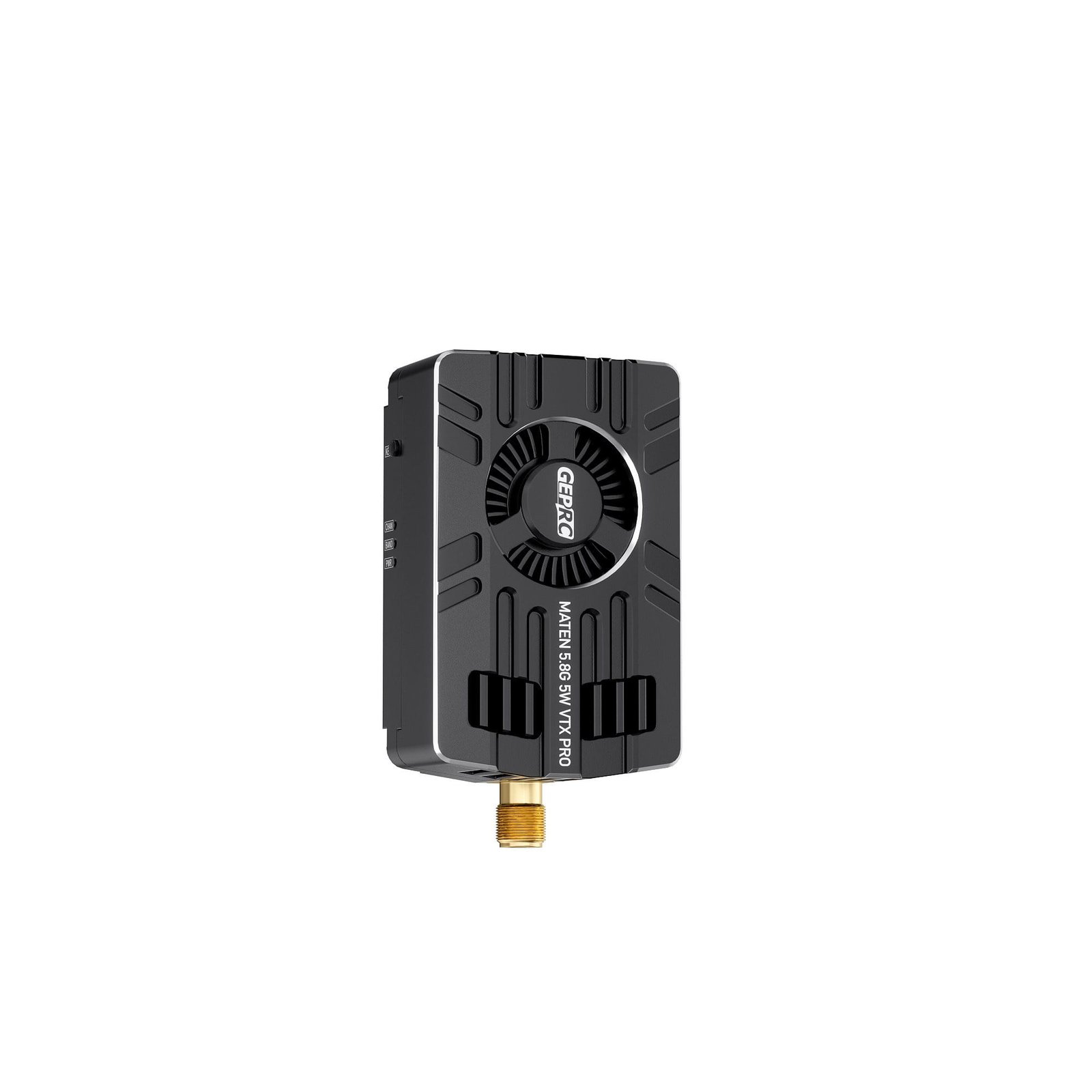

GEPRC MATEN 5.8G 5W VTX PRO

MATEN 5.8G 5W VTX PRO – aukštos klasės vaizdo siųstuvas su penkiais reguliuojamais galios lygiais iki 5000 mW, užtikrinantis stabilų signalą. Tvirtas CNC aliuminio korpusas bei integruotas aušinimo ventiliatorius pagerina šilumos išsklaidymą ir patikimumą, o įmontuotas mikrofonas leidžia perduoti realaus laiko garsą iš FPV drono. VTX palaiko IRC Tramp protokolą parametrų valdymui per OSD, veikia 7–36 V įtampos diapazone, turi temperatūros apsaugą bei 80 kanalų.

Savybės:

• Penki reguliuojami galios lygiai iki 5000 mW – idealiai tinka ilgo nuotolio skrydžiams;
• Tvirtas CNC aliuminio lydinio korpusas padeda efektyviai išsklaidyti šilumą;
• Integruotas mikro turbo ventiliatorius aktyviam aušinimui;
• Platus įvesties įtampos diapazonas: 7–36 V;
• Vienas funkcijų mygtukas ir trys indikatorinės lemputės paprastam valdymui;
• Palaiko IRC Tramp VTX valdymo protokolą parametrų reguliavimui per OSD;
• Temperatūros apsauga nuo perkaitimo;
• Integruotas mikrofonas realaus laiko garso perdavimui;
• Palaiko 80 perdavimo kanalų.

Specifikacija:

• Modelis: GEPRC MATEN 5.8G 5W VTX PRO;
• Matmenys: 60 x 33.2 x 19.1 mm;
• Montavimo skylių dydis: 20 x 20 mm (M2), 25.5 x 25.5 mm (M2);
• Išėjimo galia: 300 mW / 600 mW / 1600 mW / 3000 mW / 5000 mW / Pit režimas;
• Dažnių diapazonas: 4.9–5.8 GHz;
• Kanalai: 80CH;
• Įvesties įtampa: DC 7–36 V (2–8S baterija);
• Išėjimo įtampa: 5 V @ 600 mA;
• Protokolas: IRC Tramp;
• Antenos jungtis: SMA;

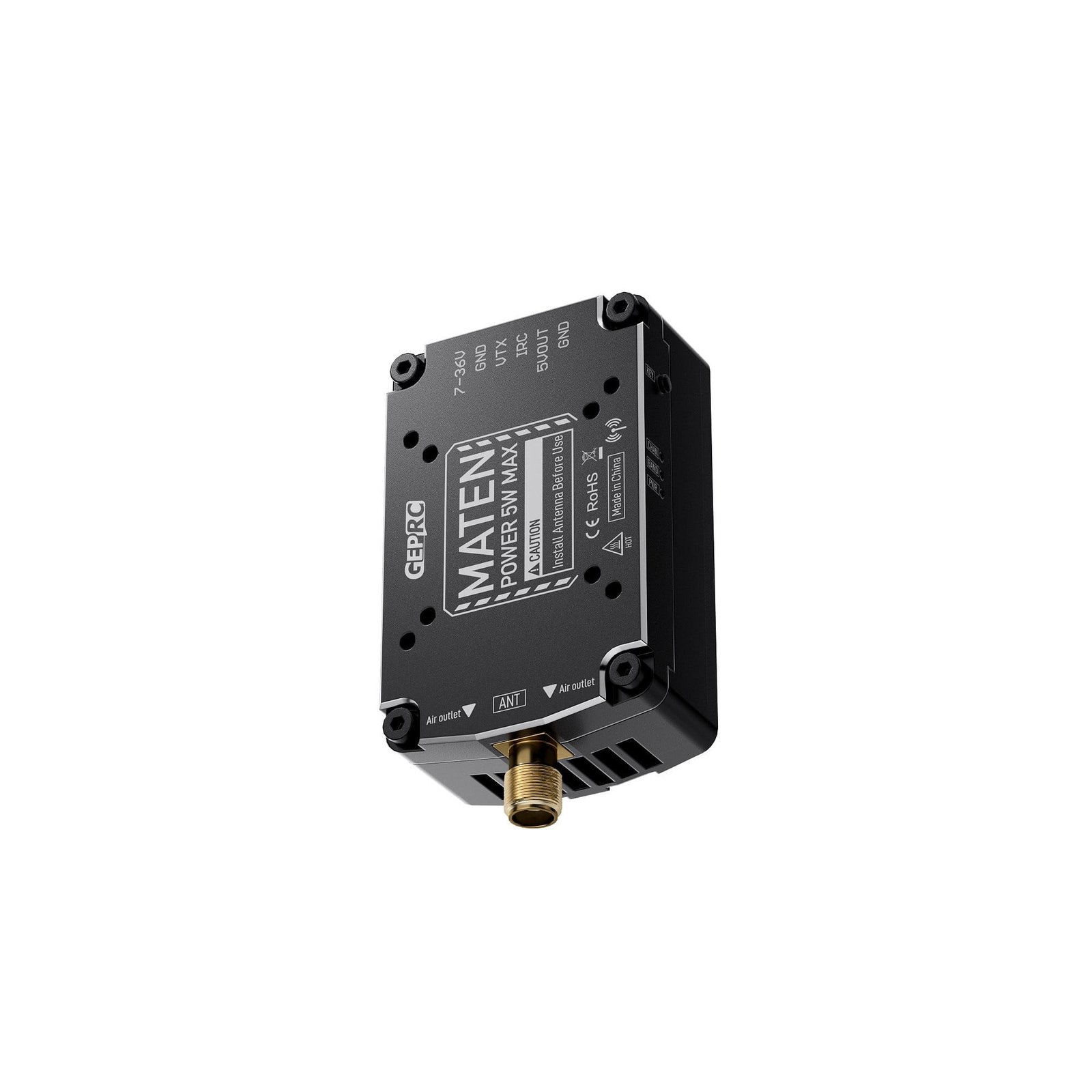

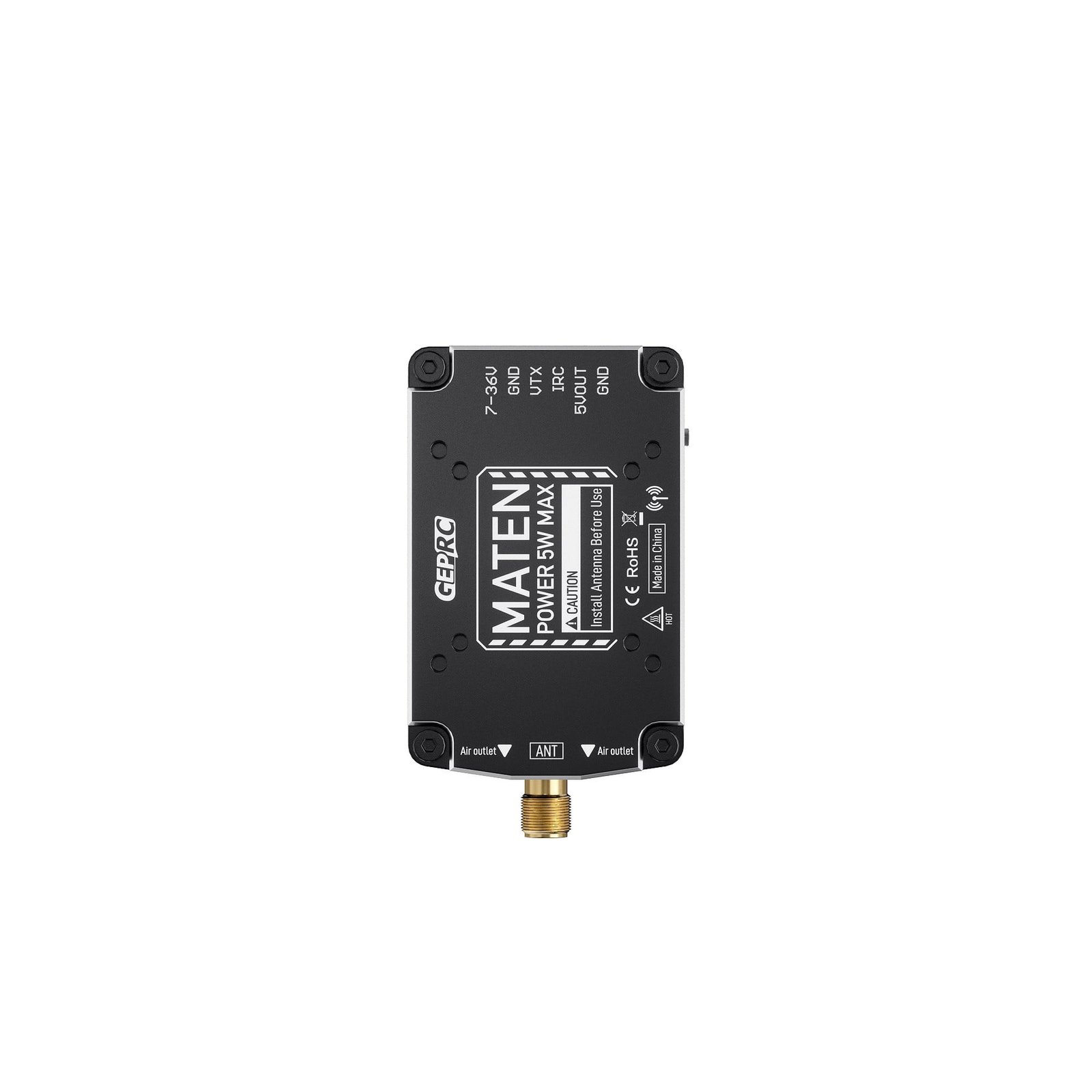

• Laidų jungtis: SH1.25 6 pin;
• Mikrofonas: Integruotas mikrofonas;
• Svoris: 49.5 g (tik VTX).

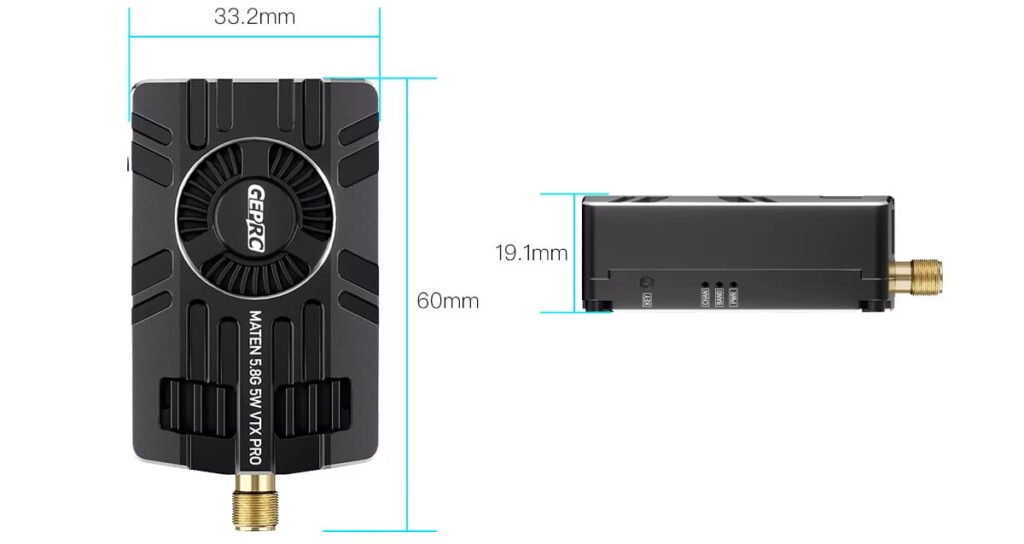

Išmatavimai:

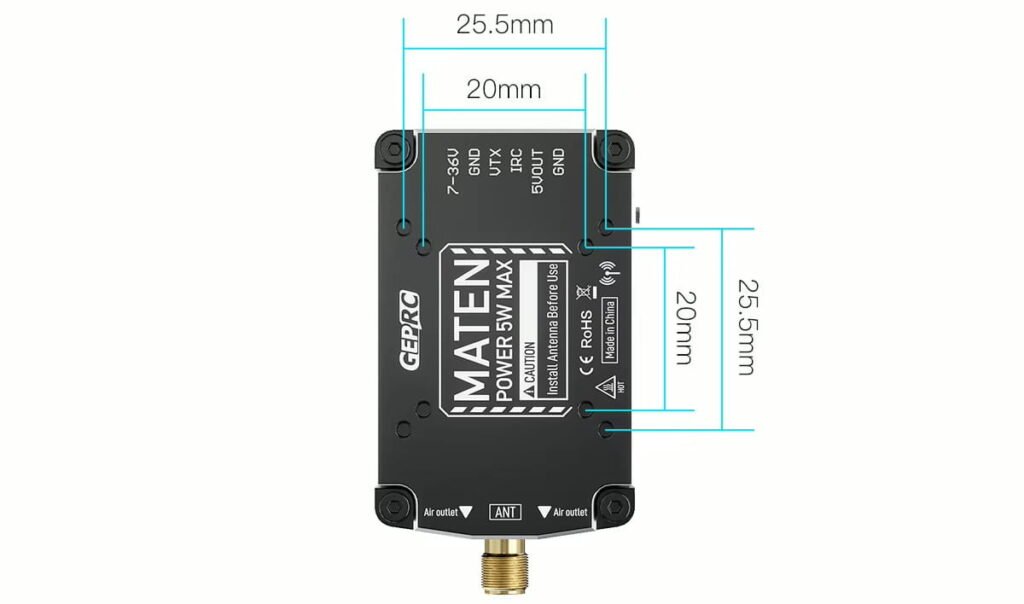

Montavimo skylės:

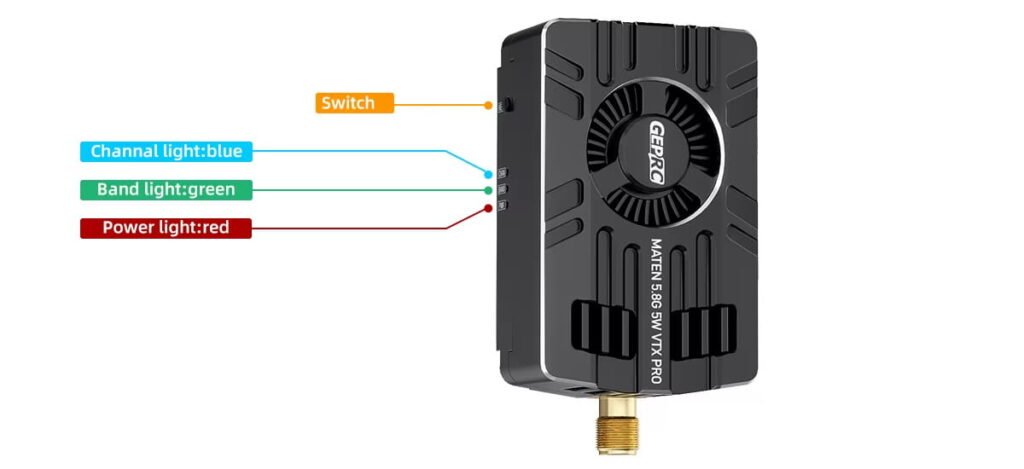

• Channal light – kanalo lemputė: mėlyna;
• Band light – dažnių juostos lemputė: žalia;
• Power light – maitinimo lemputė: raudona;
• Switch – jungiklis.

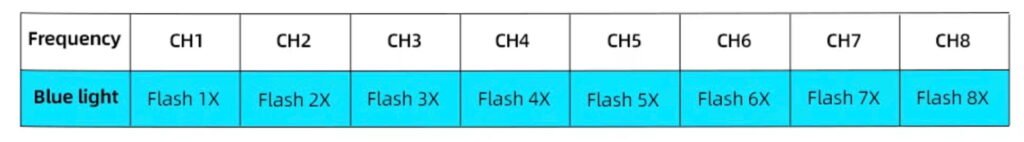

1. Paspauskite ir laikykite mygtuką 2 sekundes – pradės mirksėti mėlyna lemputė ir įrenginys pereis į dažnio reguliavimo režimą. Trumpais paspaudimais greitai perjunkite dažnius.

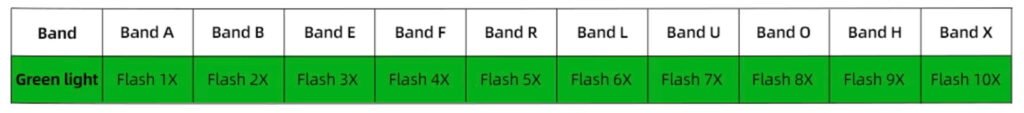

2. Perjungę dažnį, per penkias sekundes dar kartą paspauskite ir laikykite mygtuką 2 sekundes – pradės mirksėti žalia lemputė ir įrenginys pereis į juostos (Band) reguliavimo režimą. Trumpais paspaudimais keiskite juostą.

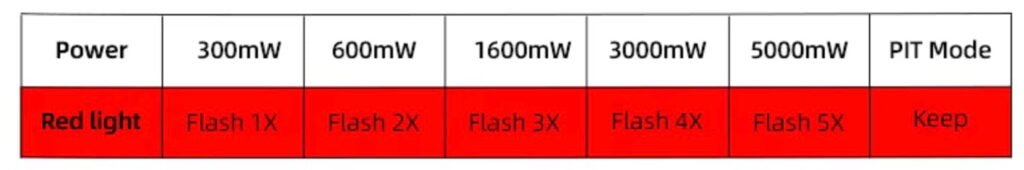

3. Perjungę juostą, per penkias sekundes dar kartą paspauskite ir laikykite mygtuką 2 sekundes – pradės mirksėti raudona lemputė ir įrenginys pereis į galios reguliavimo režimą. Trumpais paspaudimais reguliuokite galią.

Pastabos:

• Prieš naudojimą visada prijunkite anteną;
• Skristi būtina užtikrinant nuolatinį oro srautą ir gerą ventiliaciją, kad išvengtumėte perkaitimo; esant uždarai aplinkai, naudokite papildomą aušinimo ventiliatorių;
• 5V išėjimas skirtas tik kamerai arba aušinimo ventiliatoriui! Jokiu būdu nejunkite baterijos prie 5V išėjimo – tai gali sugadinti VTX.

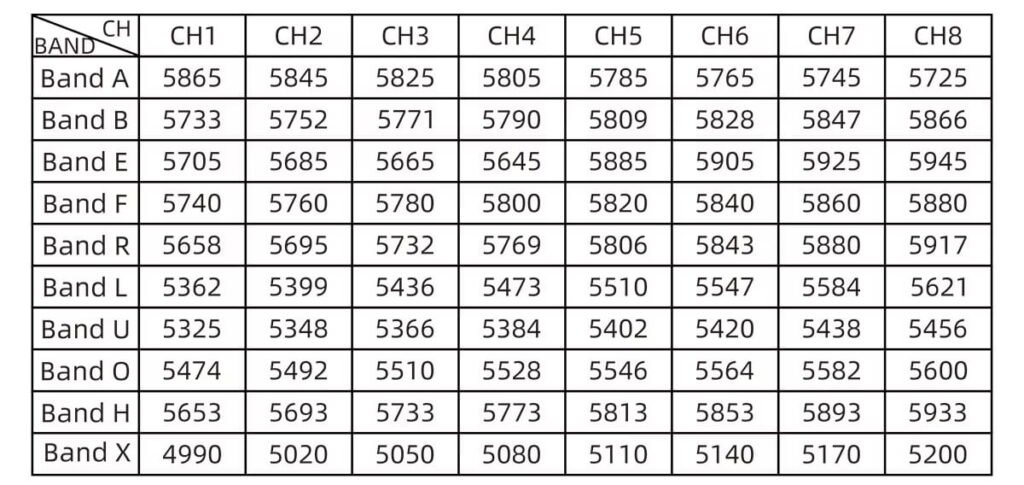

Dažnių lentelė:

Svarbu* VTX siųstuvas palaiko 80 kanalų. Jei naudosite su „Betaflight“ konfigūratoriumi, dėl antžeminės stoties apribojimų bus galima reguliuoti tik 64 kanalus, todėl nenaudojamus kanalus galite ištrinti.

Komplektacija:

1x MATEN 5.8G 5W VTX PRO VTX;
1x SMA (vidinė adata) į SMA (vidinė skylė) jungtis;
1x SH1.25 6P jungimo laidas;
6x M2×5 varžtai;
6x M2×6 varžtai;
1x Instrukcija.
