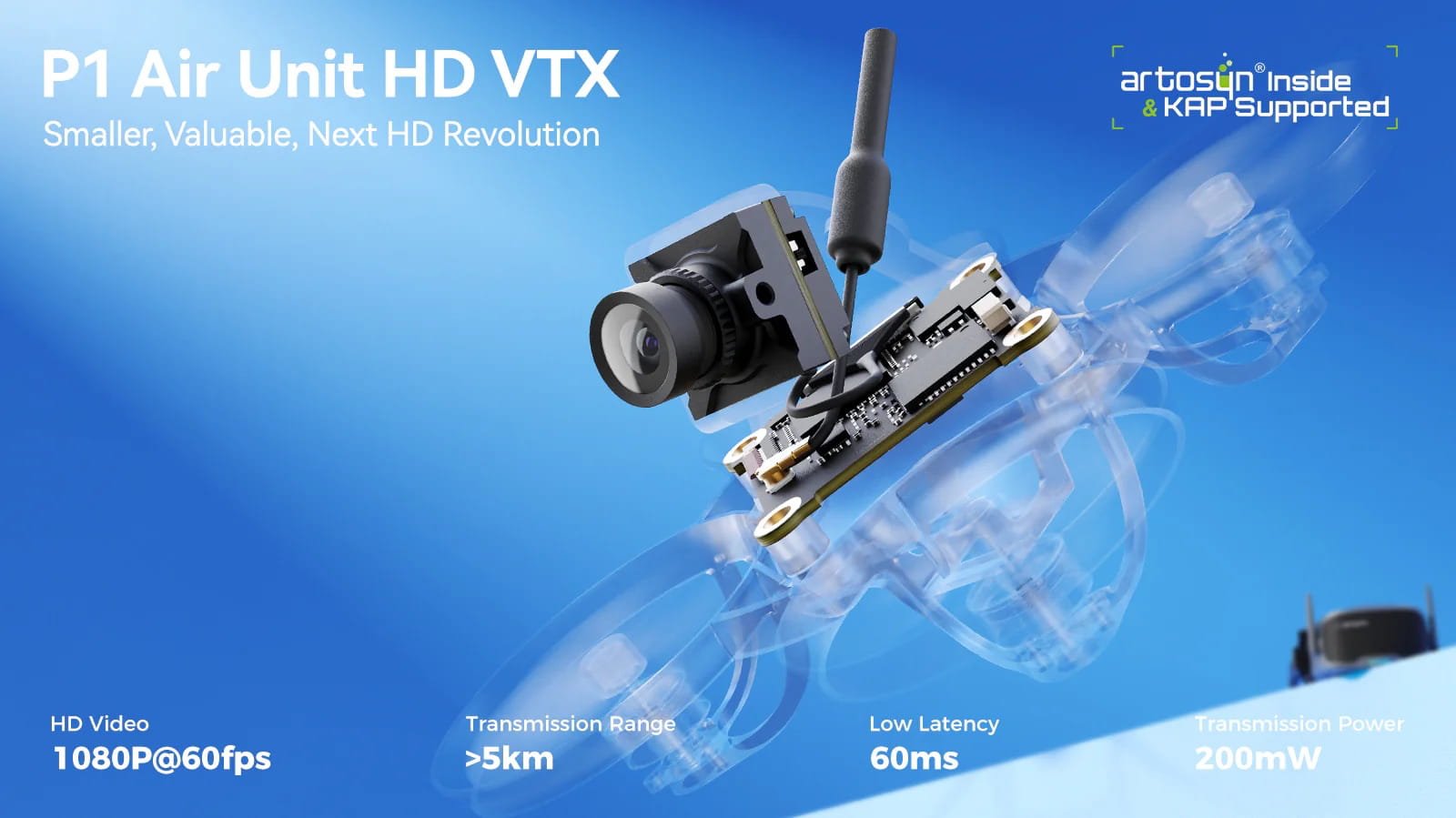

BETAFPV P1 Air Unit HD VTX

P1 Air Unit HD VTX („ArtLynk“ ekosistema) perduoda 1080p@60fps tiesioginį vaizdą su ~60 ms delsa ir daugiau nei 5 km nuotoliu. 1/2.9” CMOS jutiklis ir 170° matymo kampas užtikrina detalų, įtraukiantį vaizdą, o itin stabilus, trikdžiams atsparus ryšys leidžia patikimai skraidyti tiek gamtoje, tiek mieste.

Savybės:

• ArtLynk protokolas: mažos delsos, didelio nuotolio dronų ryšio protokolas, pasižymintis geresniu stabilumu ir veikimo atstumu nei tradiciniai analoginiai VTX;
• Lengvas ir prieinamas HD sprendimas sveriantis tik 6,8 g;
• Patikimas vaizdo perdavimas: sklandus vaizdas su ~60 ms delsa ir daugiau nei 5 km nuotoliu;
• Plataus kampo 1080p kokybė: 1/2.9” CMOS jutiklis ir 170° matymo kampas užtikrina ryškų, įtraukiantį vaizdą;
• „Plug-and-Play“ suderinamumas: standartinė 6 kontaktų jungtis sklandžiai veikia su „Betaflight“ ir BETAFPV skrydžio valdikliais.

Specifikacija:

Air Unit

• Svoris: be kameros: 3,61 g. / su kamera:  6,5 g. / Antena: 0,44 g;
• Tvirtinimo skylių dydis: 25,5 x 25,5 mm;
• Tvirtinimo skylių skersmuo: ø 2,5 mm;
• Matmenys (I x P x A): Air Unit: 30 x 30 x 5,5 mm / Kamera: 14 x 14 x 17 mm;
• Jungtys: SH 1.0 6 kontaktų (FC) / SH 1.0 4 kontaktų (USB);

VTX

• Dažnis: 5,1–5,9 GHz;
• Spinduliavimo galia (EIRP): <200 mW (FCC/SRRC), <25 mW (CE);
• Vaizdo perdavimo nuotolis: >5 km;
• Vaizdo perdavimo delsa: apie 60 ms;
• Tiesioginio vaizdo kokybė: 1080p@60fps;
• Juostos plotis: 10 MHz;
• Antena: viena antena;
• Kanalai: 3.

Kamera

• Tvirtinimo plotis: 14 mm;
• Tvirtinimo skylės: M2;
• Vaizdo jutiklis: 1/2.9” CMOS;
• Objektyvas: 170° matymo kampas (FOV);
• Vaizdo formatas: MP4;
• Maksimalus vaizdo perdavimo greitis: 20 Mbps;
• OSD: Canvas režimas.

Programinė įranga

• Įėjimo įtampa: 5 V
• Darbinė temperatūra: nuo -10 ℃ iki 40 ℃.

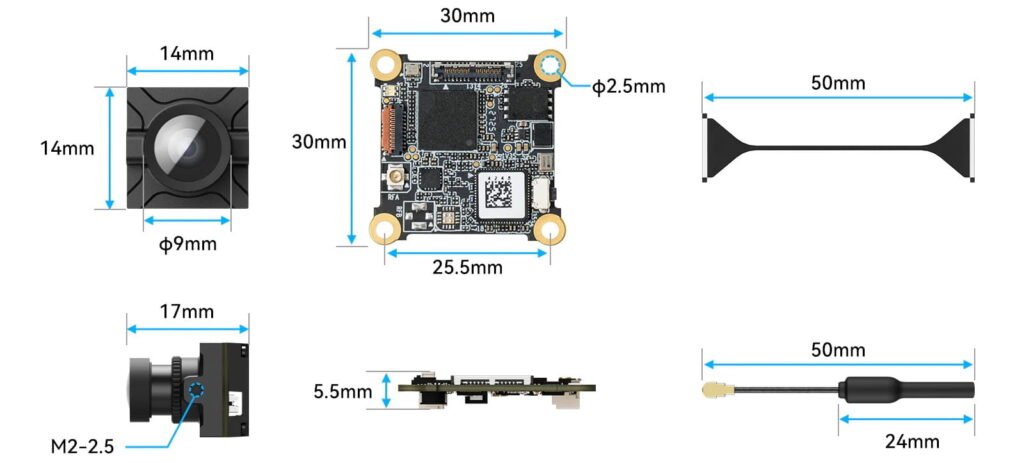

Išmatavimai:

P1 Air Unit užtikrina patikimą ir aiškų vaizdo perdavimą, kurio maksimali išėjimo galia siekia 200 mW, o nuotolis – daugiau nei 5 km*. Nedidelė delsa leidžia mėgautis stabiliu, be trukdžių vaizdu, todėl galite skristi toliau ir tyrinėti užtikrintai. Budėjimo režimas automatiškai reguliuoja galią pagal atstumą tarp jūsų akinių ir drono, išlaikydamas tiesioginį vaizdą net dronui nukritus.

* Realiomis sąlygomis atlikti bandymai atvirose vietovėse, naudojant 200 mW galią, parodė didesnį nei 5 km perdavimo nuotolį. Faktinis nuotolis gali skirtis priklausomai nuo aplinkos ir trikdžių.

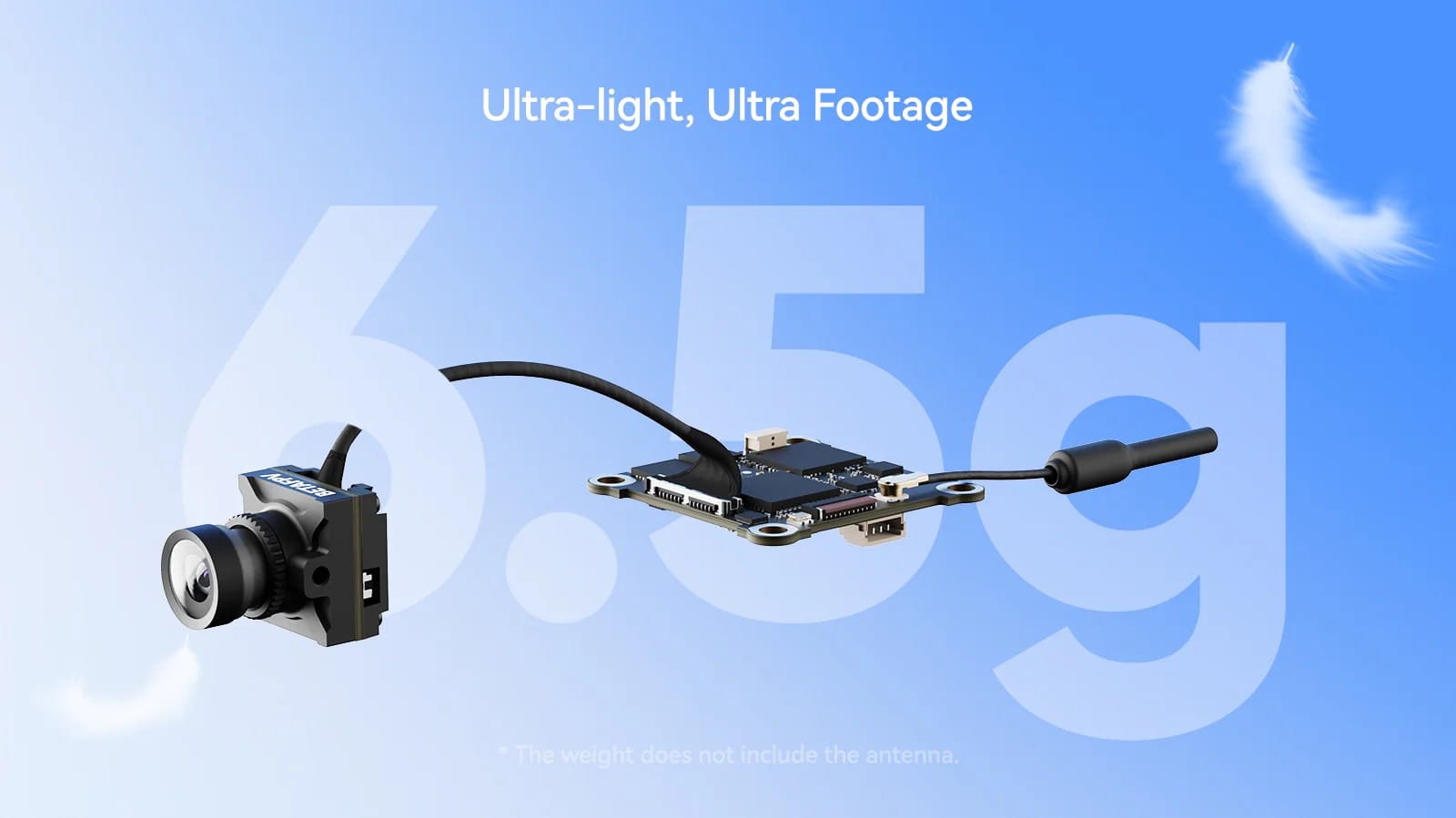

Vos 6,5 g svorio (be antenos) P1 Air Unit yra kompaktiškas ir biudžetui draugiškas HD vaizdo sprendimas, todėl galite susikomplektuoti savo idealų HD whoop neprarasdami kokybės ar funkcionalumo.

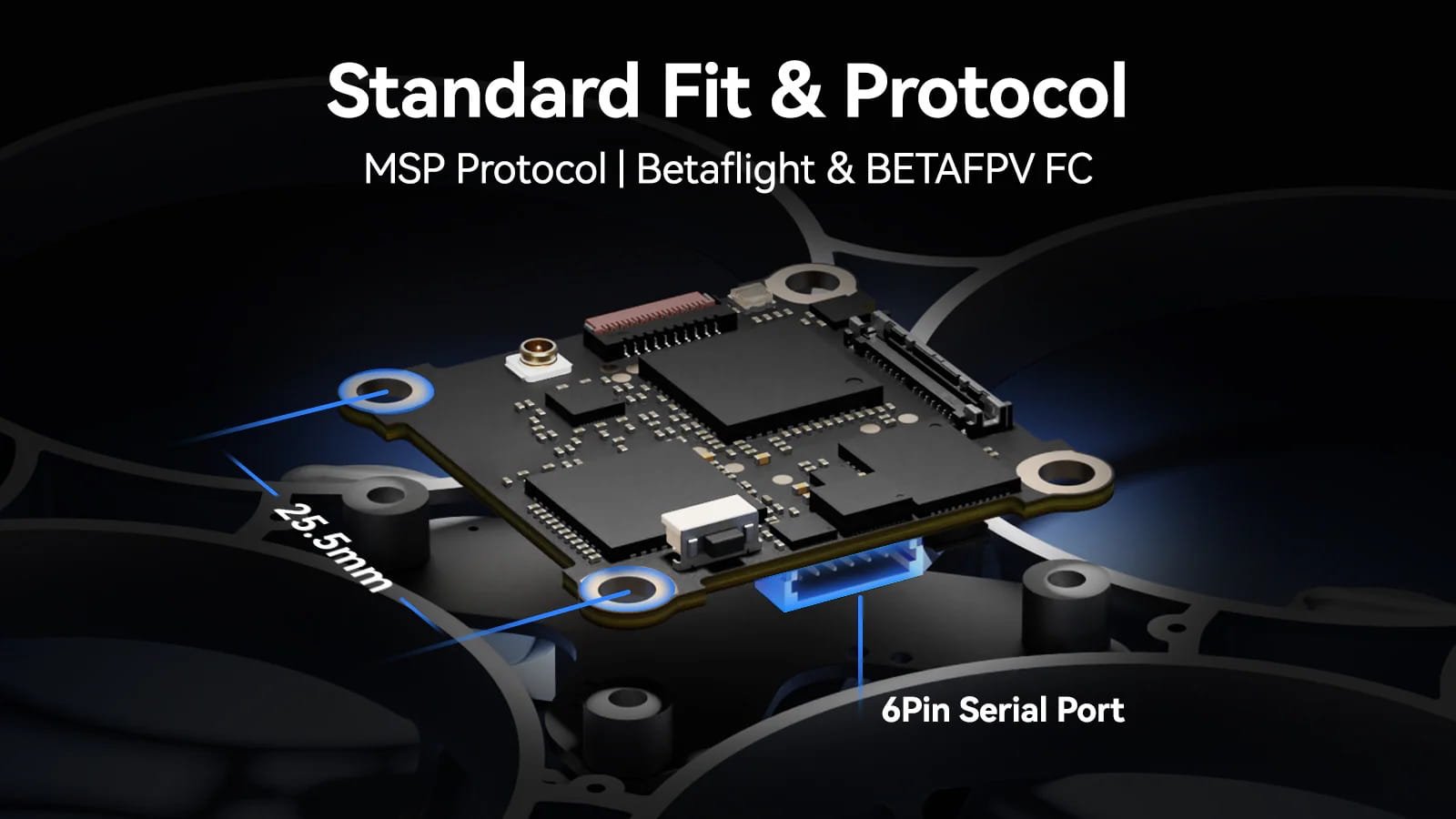

P1 Air Unit turi standartinę SH1.0 6 kontaktų jungtį ir naudoja MSP ryšio protokolą OSD funkcijai, todėl yra lengvai ir sklandžiai suderinamas su „Betaflight“ bei BETAFPV skrydžio valdikliais.

Sužinok daugiau apie ArtLynk protokolą

ArtLynk – tai mažo vėlavimo, didelio nuotolio skaitmeninis FPV protokolas dronams, siūlantis stabilesnį ryšį nei analoginis VTX. Jis perduoda HD vaizdą realiu laiku (~60 ms vėlavimas), todėl užtikrina sklandų valdymą ir aiškų FPV vaizdą.

Savybės:

• Artosyn viduje + KAP palaikymas – Naudoja AR803X mikroschemą, su KAP technologijų palaikymu, užtikrinančiu suderinamumą tarp įvairių FPV įrenginių;
• Atvira ekosistema – ArtLynk nėra vienos įmonės sistema – ja naudojasi daugelis FPV gamintojų, todėl galite rinktis iš plataus suderinamų produktų asortimento;
• Platus suderinamumas – Veikia su VR04 HD, Aquila20 HD, Meteor75 Pro P1 ir kt.

P1 Air Unit programinė įranga

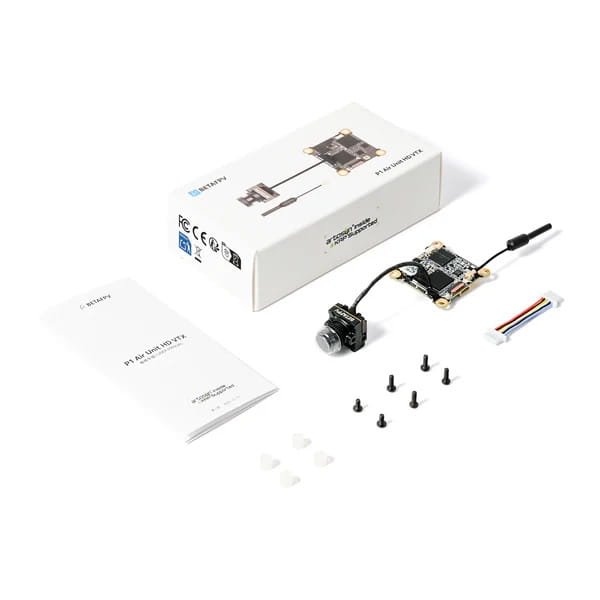

Komplektacija:

1x P1 Air Unit HD VTX;
1x 6 kontaktų kabelis;
1x priedų rinkinys (4 × vibraciją slopinantys kamuoliukai, 2 × M2-4 varžtai, 4 × M2-6 varžtai);
1x naudotojo vadovas.

Diagrama / Sujungimas:
