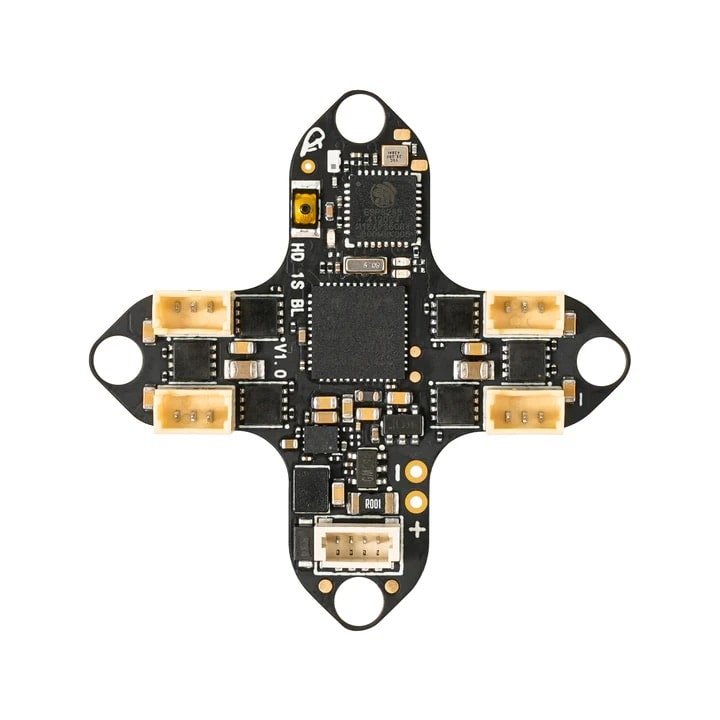

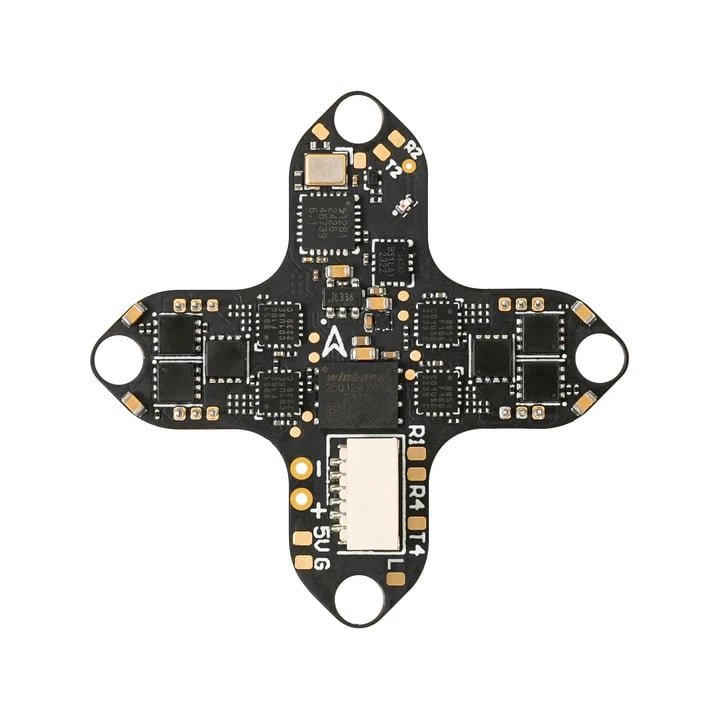

Matrix 1S Brushless Flight Controller 3IN1 perrašo 1S whoop standartus, integruodamas FC, ESC ir ELRS 2.4G RX viename modulyje be analoginio OSD. Naujas BEC, 18A pikų ESC ir STM32G473 MCU užtikrina 55 % greitesnį apdorojimą, leidžiant lengvai nustatyti sistemą, pasiekti profesionalų valdymą ir sklandų, stabilų skrydį.

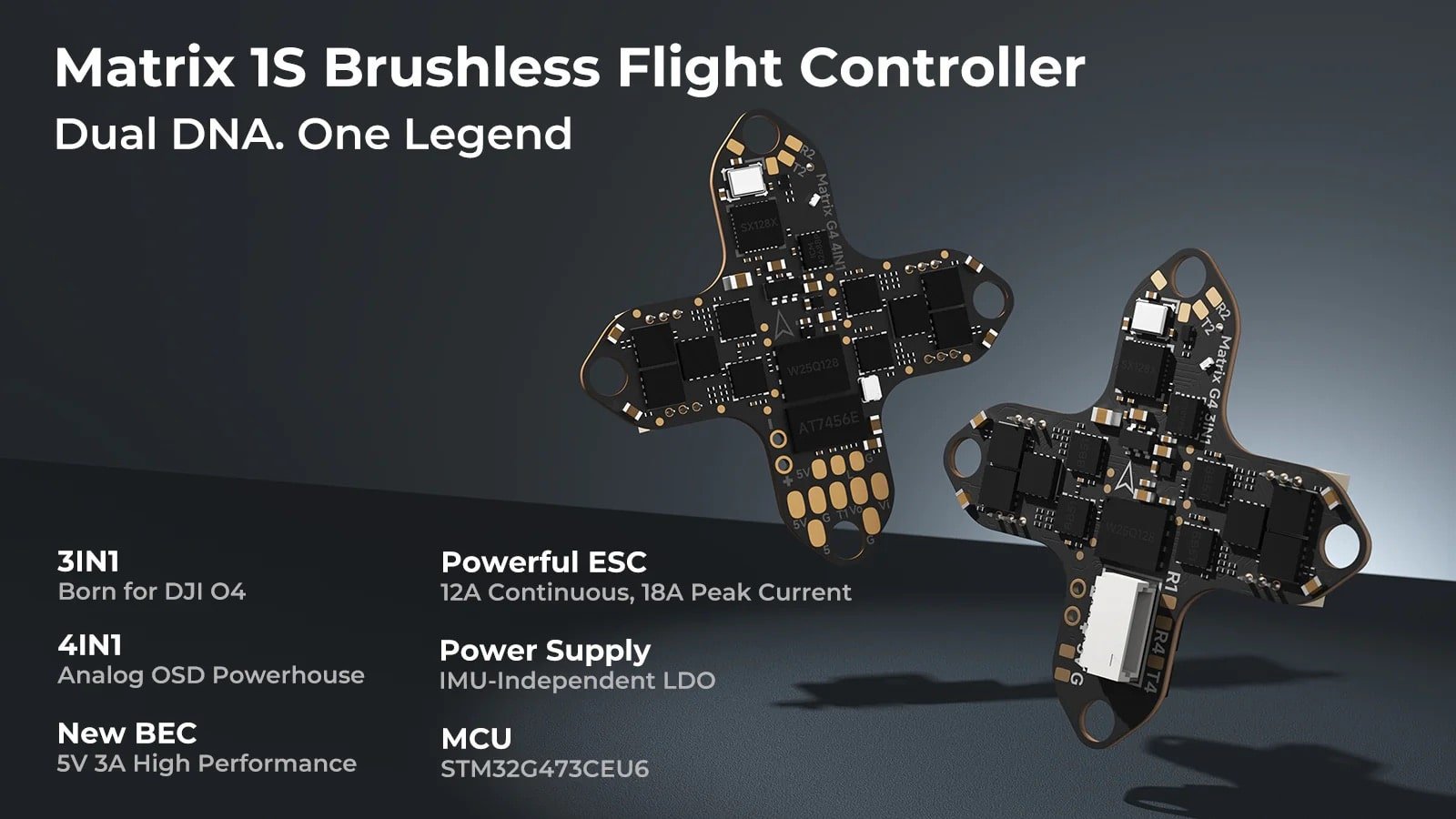

Savybės:
• Dual DNA 3IN1 integruoja: FC, ESC ir ELRS 2.4G RX skirtą DJI O4 skaitmeniniam valdymui, be analoginio OSD;

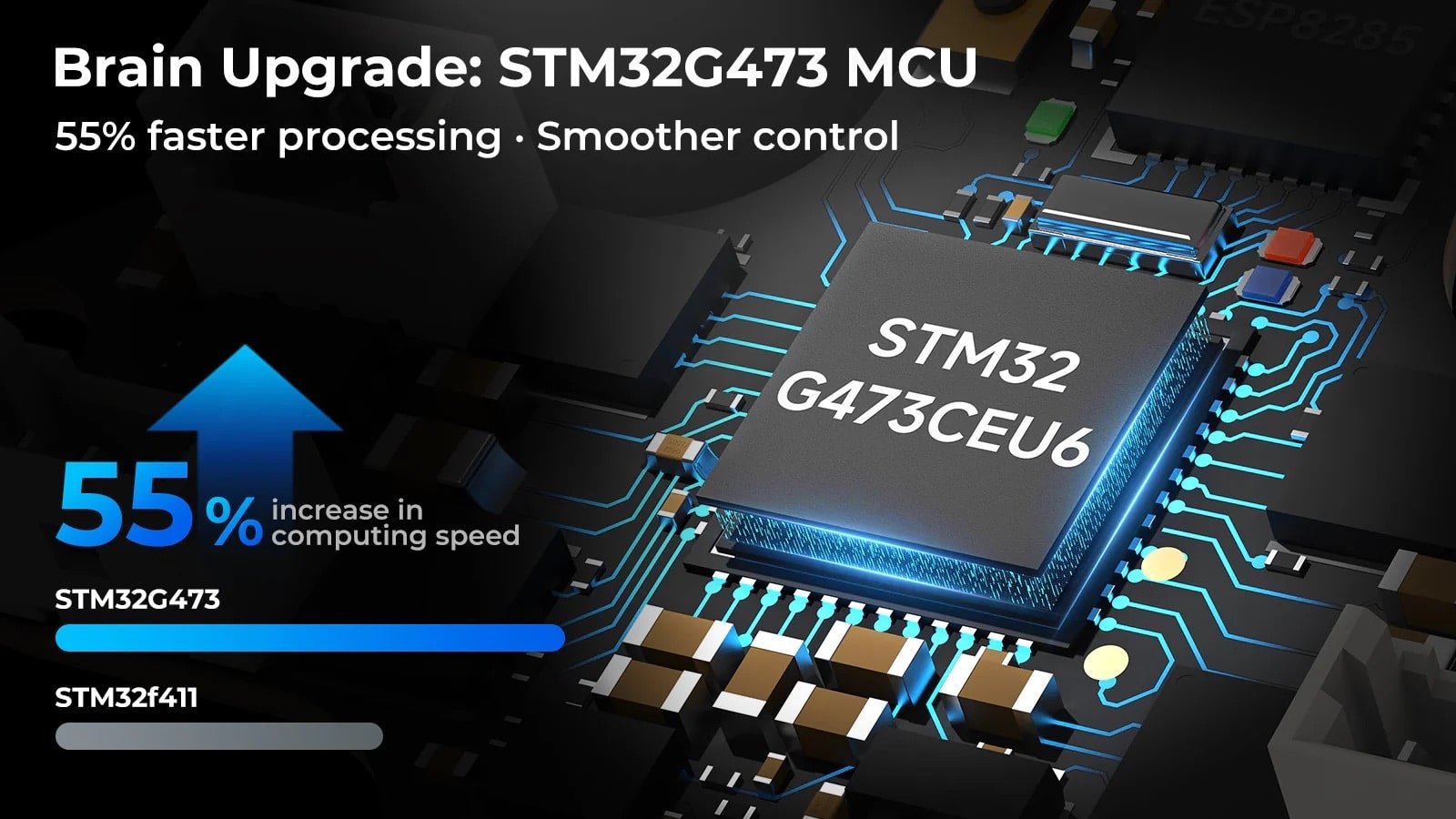

• STM32G473 MCU: 55 % greitesnis apdorojimas nei F411, užtikrinant tikslų skrydį;
• Naujas BEC palaiko pastovų maitinimą, garantuojant sklandų HD signalą;
• 12 A nuolatinė ir 18 A piko ESC srovė užtikrina patikimą veikimą net ir intensyviuose skrydžiuose;
• Nepriklausomas 3,3 V LDO tiekia stabilų, be trukdžių maitinimą IMU;
• Turi variklių jungtis ir SH1.0 6 kontaktų HD skaitmeninio signalo prievadą, todėl pajungimas ir priežiūra paprasti.
3IN1 FC versijos specifikacija:
• MCU: STM32G473CEU6 (168 MHz);
• Giroskopas: ICM42688P;
• Blackbox atmintis: 16 MB;
• Jutikliai: įtampa ir srovė;
• BEC: 5V / 3A;
• UART: UART 1 (tik RX/SBUS), UART 2 (laisvas), UART 3 (RX), UART 4 (laisvas / HD MSP);
• RX: Serial ELRS 2.4 GHz (V3.4.3);
• FC programinė įranga: Betaflight_4.5.1_BETAFPVG473;
• USB prievadas: SH1.0-4Pin;
• HD skaitmeninis VTX prievadas: SH1.0-6Pin;
• Variklių jungtis: JST1.25-3Pin;
• Baterijos jungtis: BT2.0;
• Montavimo dydis: 25,5 × 25,5 mm;
• Svoris: 3,8 ± 0,1 g (be baterijos jungties), 4,2 ± 0,1 g (su baterijos jungtimi);
ESC 3IN1 versijos specifikacija:
• Maitinimas: tik 1S;
• Srovė: 12 A nuolatinė, 18 A pikinė;
• ESC programinė įranga: A_X_5_96_v0.19.2.hex (BB51 Bluejay firmware);
• Skaitmeninis signalas: DSHOT300, DSHOT600.

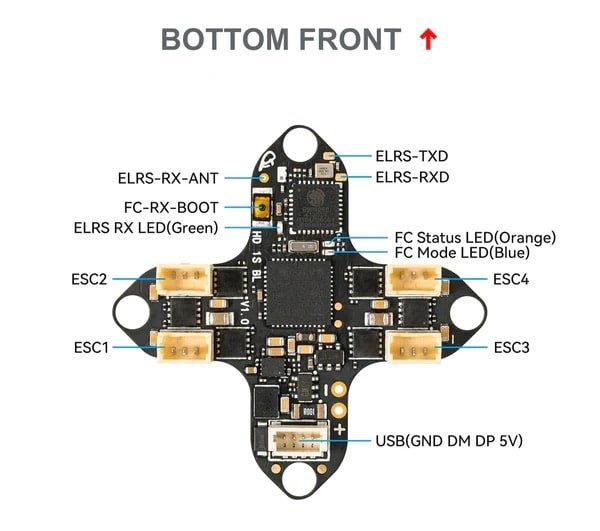

Diagrama


Labai patvarus BEC

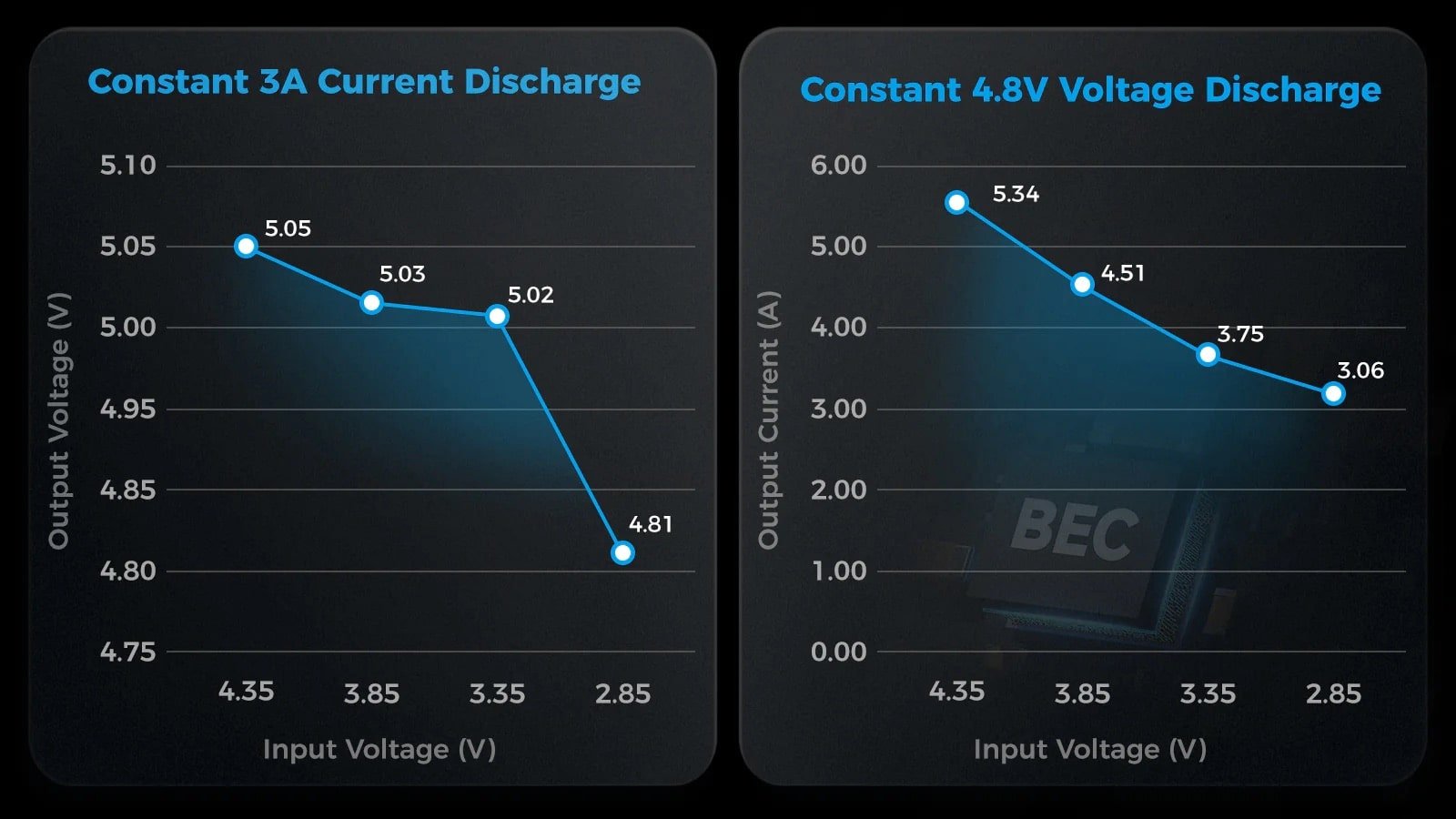

1S whoop dronai dažnai skraido esant tik 3,3 V įtampai, o skaitmeninis vaizdo perdavimas reikalauja didesnės srovės, todėl BEC patiria didelę apkrovą. Tam sukurtas pažangus BEC, galintis tiekti daugiau nei 3 A srovę net esant labai žemai 2,85 V įtampai. Tai užtikrina stabilų vaizdo perdavimą kritinėse situacijose. Nors skrydžiai tokiomis žemomis įtampomis nerekomenduojami, ši inovacija suteikia pilotams galimybę išgelbėti droną netikėtų situacijų metu.

Patobulintas 12 A ESC
• Matrix 1S FC siūlo ESC su 12 A nuolatine ir 18 A piko srove, užtikrinant patikimą našumą ir optimalų traukos bei svorio santykį.
Atskira maitinimo linija IMU
• Nepriklausomas 3,3 V LDO tiekimas IMU eliminuoja trikdžius, gerina tikslumą ir stabilumą skrydžio metu.
Whoop-ready montavimas

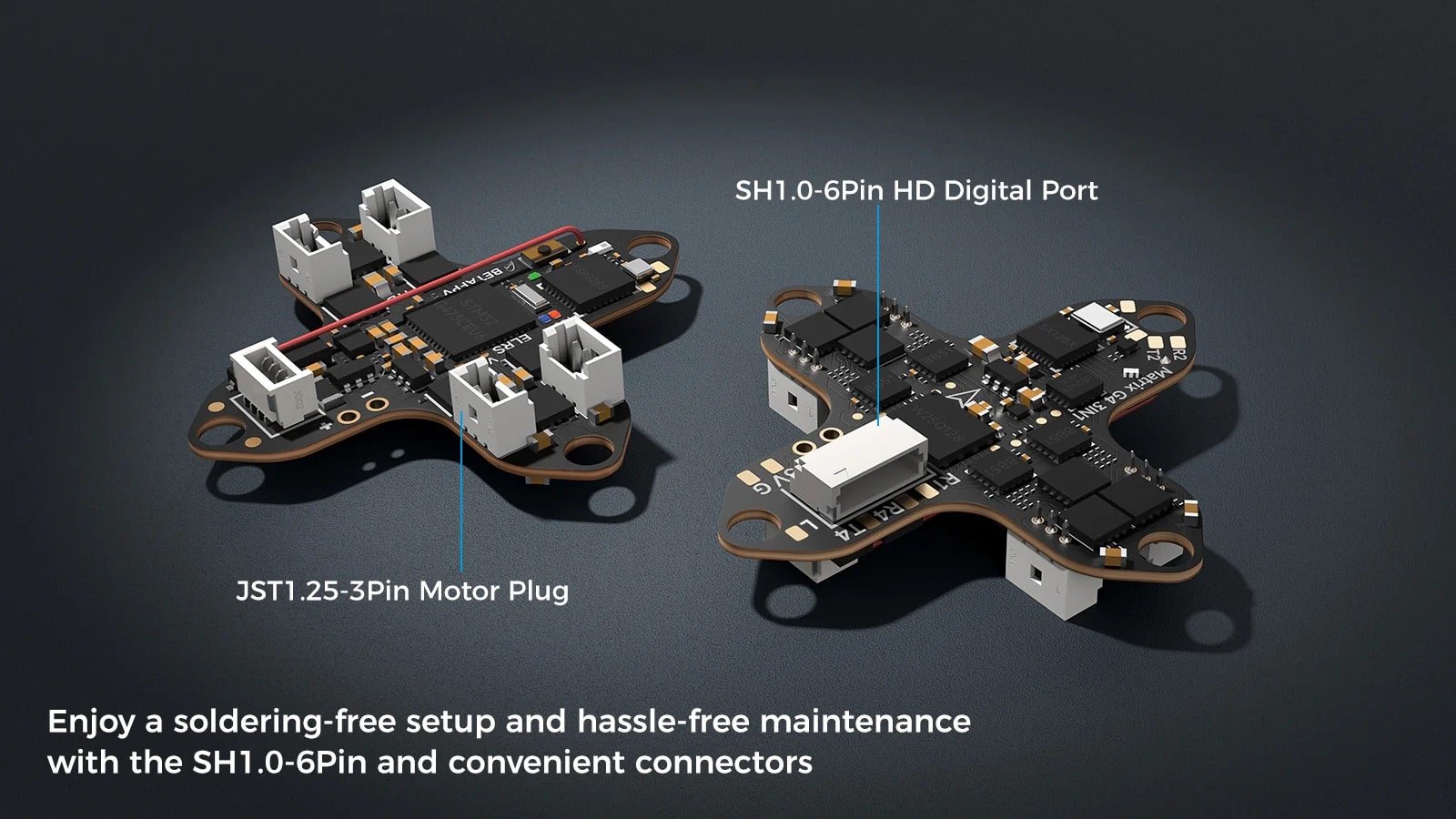

• 3IN1 versija turi variklių jungtis ir SH1.0 6 kontaktų HD prievadą, todėl įrengimas ir priežiūra yra paprasta ir be litavimo.

Serial ELRS 2.4G RX – 3IN1 versija
• Serial ELRS 2.4G RX naudoja Crossfire (CRSF) protokolą ryšiui su flight controller. Palaiko atnaujinimą iki ELRS V3.0 be Betaflight firmware keitimo.
Pajungimas ir suporavimas:
• Įjunkite ir išjunkite FC tris kartus;
• RX LED turi greitai dvigubai mirksėti – tai reiškia bind režimą;
• Užtikrinkite, kad RF TX modulis arba pultas įeitų į bind režimą;
• Jei RX LED dega pastoviai, įrenginys susietas.
Firmware atnaujinimas:
• FC prijunkite prie kompiuterio ir naudokite ExpressLRS Configurator;
• Pasirinkite tikslą „BETAFPV 2.4GHz AIO RX“;
• Naudokite BetaflightPassthrough funkciją.
Betaflight firmware 3IN1 versija:
• FC firmware: Betaflight_4.5.1_BETAFPVG473;
• Atsisiųsti – firmware and CLI dump file
• Naudoti tik 3IN1 firmware, kad išvengtumėte veikimo problemų;
• Github – github.com/betaflight/betaflight/releases/tag/4.5.2
• Rekomenduojama gyroskopo versija: ICM42688 v4.5.0 ar naujesnė, optimizuota stabilumui ir tikslumui.
Bluejay ESC programinė įranga
Matrix 1S 3IN1 HD Brushless Flight Controller naudoja BB51 ESC sprendimą, paremtą A_X_5_96_v0.19.2.hex Bluejay programine įranga. Ji palaiko DSHOT300 ir DSHOT600 signalus, taip pat RPM filtravimą Betaflight sistemoje. Siūlomi 24 kHz, 48 kHz ir 96 kHz fiksuoti PWM dažniai bei galimybė nustatyti individualias variklių starto melodijas.
(neatnaujinkite) programinės įrangos su trumpesniu intervalu, nes yra tikimybė, kad skrydžio valdiklis gali užstrigti arba net sudegti.
• ESC konfiguratorius – https://preview.esc-configurator.com/
• Atsisiųsti – BLHeliSuite16714903
• Atsisiųsti – Bluejay ESC firmware rinktis A_X_5_96_v0.19.2.hex.

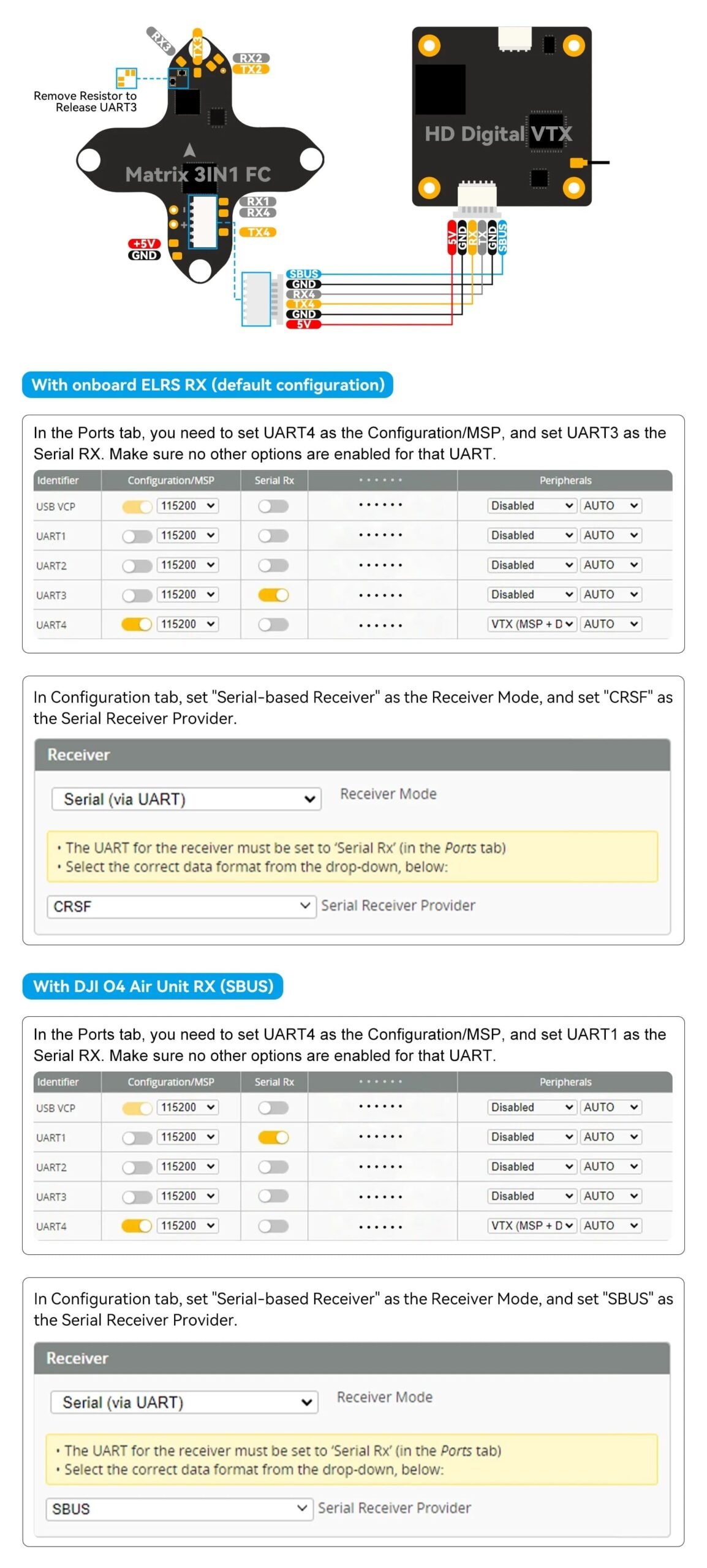

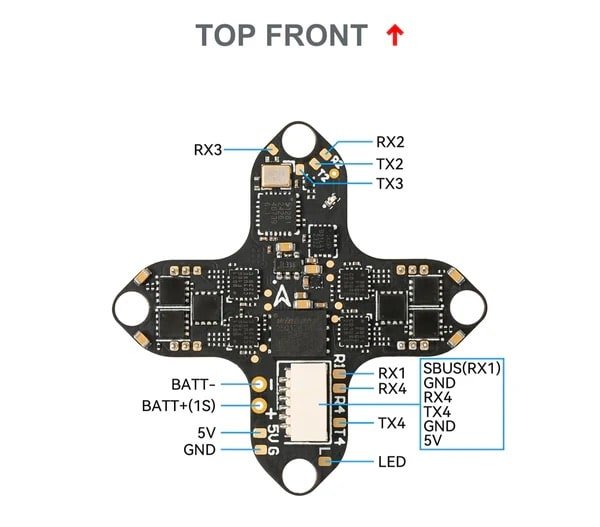

UART3 prievadas Matrix 1S skrydžio valdiklyje yra prijungtas prie integruoto Serial ELRS imtuvo, todėl norint jį atlaisvinti reikia pašalinti rezistorių. Valdiklis taip pat turi du papildomus pilnai funkcionalius nuosekliuosius prievadus, kurie gali būti naudojami išoriniams serial imtuvams, GPS moduliui, HD VTX ar kitiems įrenginiams prijungti. Visi prijungimo taškai ir jų išdėstymas iliustruojami Matrix 1S Brushless Flight Controller (3IN1) versijos schemose.

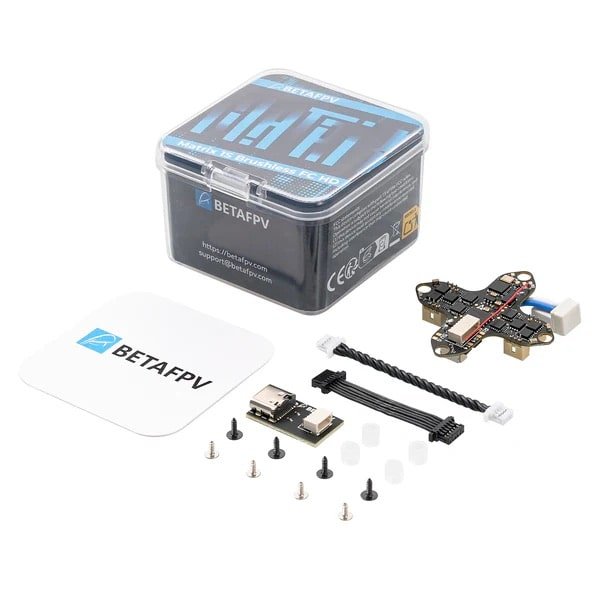

Komplektacija:
1× Matrix 1S Brushless skrydžio valdiklis (3IN1);
1× Type-C → SH1.0 adapteris;
1× SH1.0-4Pin adapterio laidas;
1× SH1.0-6Pin adapterio laidas;
4× M1.2×4 savisriegiai varžtai;
4× M1.4×5 savisriegiai varžtai;
4× amortizuojantys rutuliukai.
