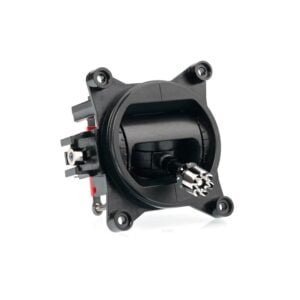

BETAFPV Nano Hall Gimbal

Savybės:

• Išleistas nano gimbalas su “Hall” jutikliu, turintis keturis tikslius guolius, reguliuojamą spyruoklės įtempimą ir ergonomiškus lazdelių galus, užtikrinančius nepakartojamą pojūtį. Reguliuojamas lazdelės antgalis puikiai priglunda prie nykščių ir pagerina valdymo lazdelės pojūtį. “Hall” efektas užtikrina bekontaktį jutiklio veikimą, kad būtų galima ne tik tiksliai valdyti valdiklius ir tiksliai centruoti, bet ir ilgaamžiškai naudoti.

Specifikacija:

• Spalva: Juoda;
• Išmatavimai: 35mm x 42mm;

Pajungimo Schema

Toliau pateikiama “Hall” gimbolo jungčių schema. Čia pateikiamas pavyzdys “Literadio 3” (Mode 2)

Toliau pateikiamas Hall gimbalo įtempimo spyruoklės reguliavimas. Prieš reguliuojant spyruoklės įtempimą reikia išardyti galinį dangtelį. Pateikiamas pavyzdys “Literadio 3” (Mode 2)

Svarbu!

Jei “LiteRadio 2 SE” yra senos versijos, reikia išpjauti dalį akumuliatoriaus lizdo. Pjaunamos dalys priklauso nuo to, kurioje vietoje sumontuotas akceleratoriaus valdiklis. Naujos “LiteRadio 2 SE” versijos atveju valdiklį galima pakeisti įprastai.

Komplektacija:

1x BETAFPV Nano Hall Gimbal.

Pastaba: prieš keisdami valdiklius, “Literadio 3/2 SE” atnaujinkite pultelį į naujausią versiją. Be BETAFPV konfigūratoriaus lipduko kuris nurodo, kad palaiko konfiguratorių, senoji Literadio 2 SE versija ir Literadio 2 naujausios programinės aparatinės įrangos atnaujinimas negalimas, nes ji nesuderinama su “Hall” gimbalo mechanizmu ir palaiko tik potenciometro gimbalą.

Firmware: https://github.com/BETAFPV/LiteRadio_PLUS/releases

BETAFPV Configurator: https://github.com/BETAFPV/BETAFPV_Configurator/releases
