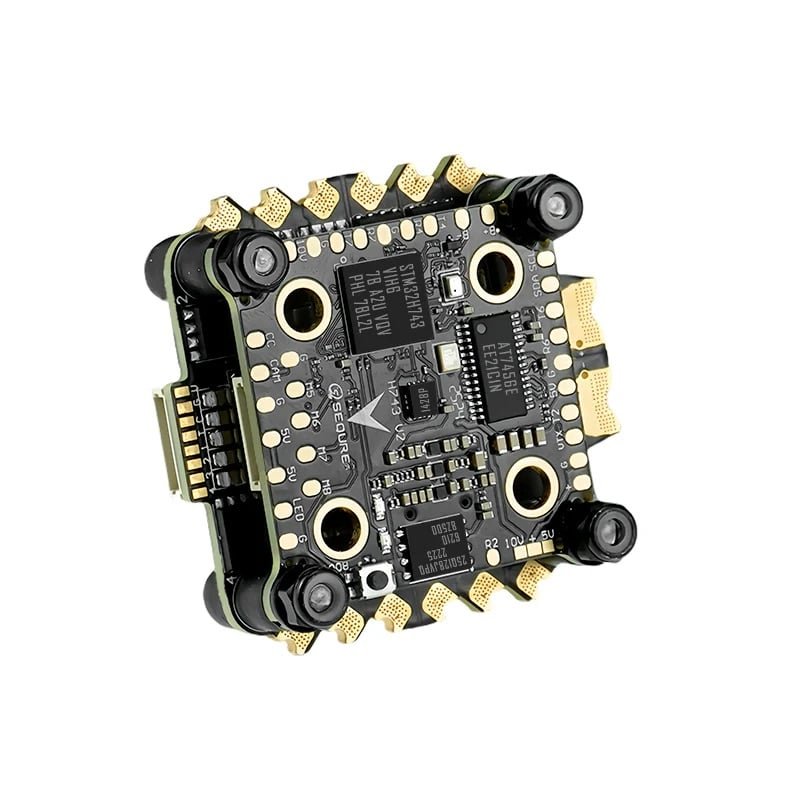

SEQURE H743 V2 & E70 G2 4-8S 70A Stack

FC savybės:

• Įdiegtas aukštos klasės STM32H743 procesorius, veikiantis iki 480 MHz dažniu, užtikrinantis itin greitą valdymo reakciją;
• Naudoja ICM42688P giroskopą, užtikrinantį tikslų judesio fiksavimą ir stabilų valdymą, kas gerina visos sistemos patikimumą;
• SEQURE H743 turi integruotą barometrą, OSD modulį ir 16 MB juodosios dėžės atmintį, kuri leidžia efektyviai įrašyti skrydžio duomenis;
• Palikti 6 UART prievadai, kad atitiktų daugumos įrenginių prijungimo poreikius;
• Valdo iki 8 variklių, todėl lengvai galima sukurti X8 konfigūraciją;
• Įrengta kištukinė jungtis ir dvigubi BEC išėjimai, suteikiantys nepriklausomą 10 V maitinimą, leidžiantį tiesiogiai prijungti DJI O3/O4/O4 Pro ir analoginius VTX;
• Palaiko plačios įtampos 4–8S Lipo maitinimą, turi 20 mm ir 30,5 mm montavimo skylutes. Kompaktiškas dizainas tinka lenktyniniams, filmavimo, freestyle ir kitiems dronams.

ESC savybės:

• Naudoja STM32G071 aukštos klasės procesorių, palaiko BLHeli_32 / AM32 programinę įrangą, turi 2–8S įtampos palaikymą, nuolatinė vieno kanalo srovė 70 A, pikinė iki 150 A;
• Integruotas galvanometras – palaiko telemetriją, realiuoju laiku perduodant variklio greičio, temperatūros, srovės ir kitus duomenis;
• Aukštos kokybės, didelės galios MOSFET tranzistoriai užtikrina labai efektyvų energijos konvertavimą, prailgina skrydžio laiką;
• Daugiasluoksnė PCB su padidintu vario storiu pagerina srovės laidumą ir aušinimo savybes, todėl ESC nebijo apkrovos;
• Tiksliai valdomas perjungimo intervalas pagreitina ESC reakciją, suteikia sklandų ir precizišką valdymą;
• Palaikomas PWM 16–128 kHz dažnis;
• Inovatyvūs įstrižai esantys litavimo kontaktai pagerina laidų išdėstymą ir sumažina litavimo sudėtingumą.

Specifikacija:

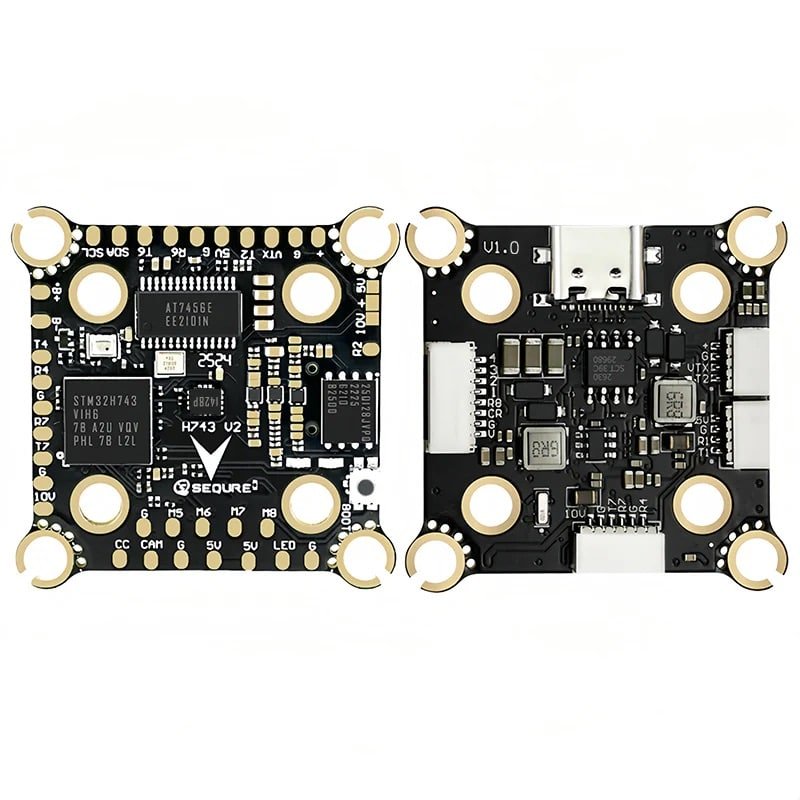

FC:

• Produkto pavadinimas: SEQURE H743 V2;
• Procesorius: STM32H743;
• Giroskopas: ICM-42688-P;
• Barometras: BMP280, DPS310 arba DPS368;
• OSD lustas: AT7456E;
• „Blackbox“ atmintis: 16 MB;
• Programinė įranga: Betaflight (numatytoji), taip pat palaikomi INAV ir ArduPilot;
• Programinės įrangos pavadinimas: SEQUREH7V2;
• Maitinimo įtampa: 4–8S LiPo / LiHV;
• BEC išėjimai: 5V/2.5A ir 10V/2A;
• UART prievadų skaičius: 6;
• Variklių valdymas: M1–M8;
• LED palaikymas: WS2812 LED juosta;
• Buzzeris: palaikomas;
• ESC telemetrija: RX8;
• USB jungtis: USB Type-C;
• Tvirtinimo skylių atstumai: 20×20 mm (skylės Ø4 mm / M3) ir 30.5×30.5 mm (skylės Ø4 mm / M3);

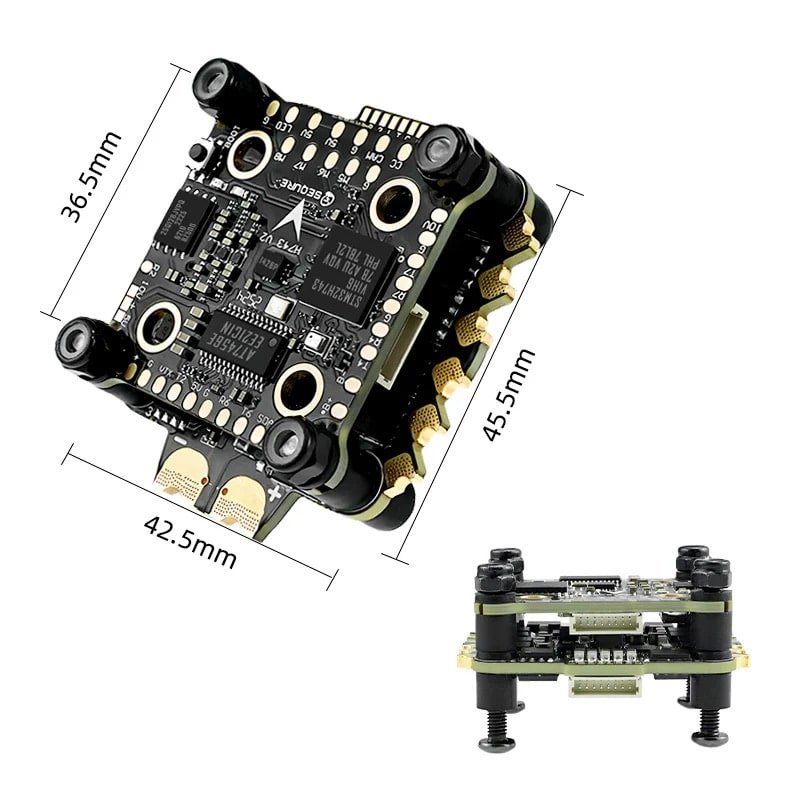

• Produkto matmenys: 36.5 × 36.5 × 6 mm;
• Produkto svoris: 7.3 g.

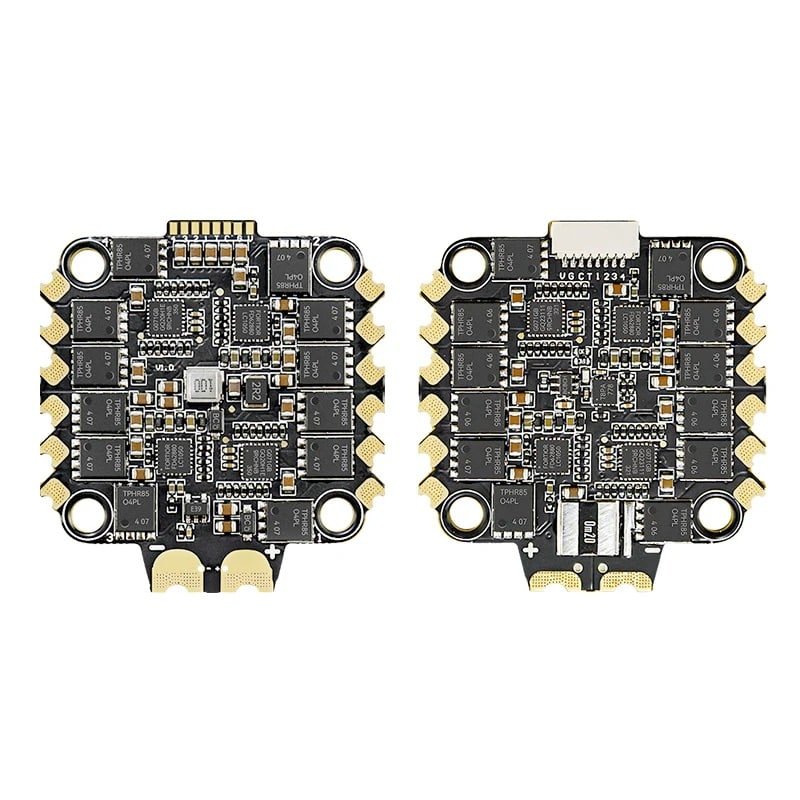

ESC:

• Produkto pavadinimas: E70 G2;
• Procesorius: STM32G071;
• Programinės įrangos versijos: BLHeli_32 ir AM32;
• PWM dažnis: 16 kHz – 128 kHz;
• Darbinė įtampa: 2–8S LiPo / LiHV;
• Nuolatinė srovė: 70 A;
• Pikinė srovė: iki 150 A;
• Palaikomi protokolai: DShot600, DShot300, DShot150, Oneshot, Multishot, PWM;
• Telemetrijos perdavimas: taip;
• Galvanometras (srovės matavimas): taip;
• BEC: nėra;
• Tvirtinimo skylių atstumas: 30.5 × 30.5 mm (skylės Ø4 mm / M3);
• Produkto matmenys: 45.5 × 42.5 × 6 mm;
• Produkto svoris: 17.5 g.

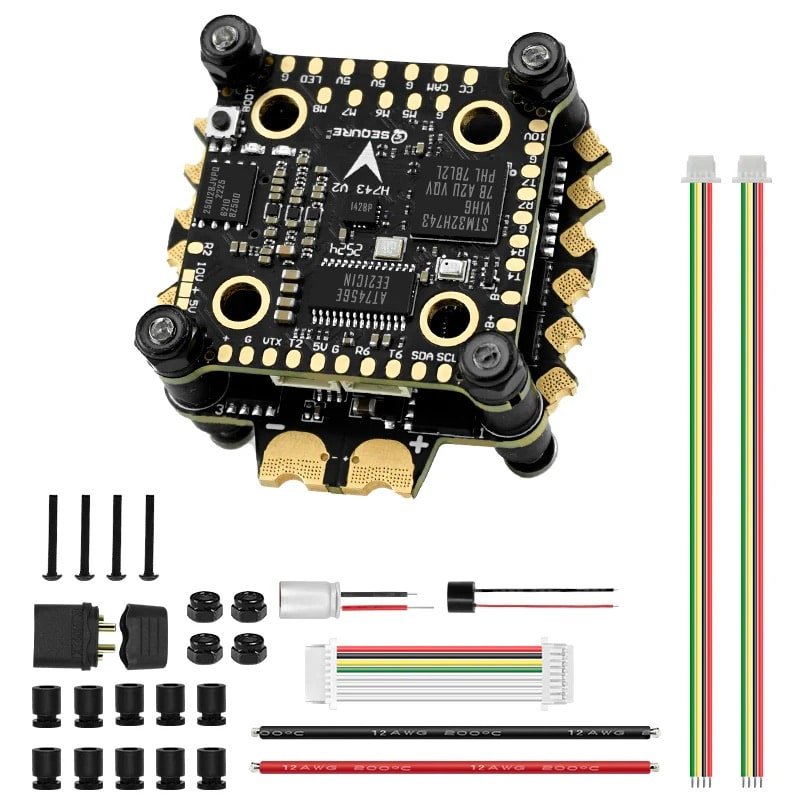

Komplektacija:

1x SEQURE H743 V2 FC;
1x E70 G2 4IN1 ESC;
1x 30AWG 40 mm SH1.0-8P plokščias kabelis (atvirkštinis);
2x 30AWG 100 mm SH1.0-4P plokšti kabeliai;
1x 60 mm ilgio 12095 5V garsinis signalizatorius (buzzeris);
10x M3×8 mm silikoninės amortizuojančios poveržlės (juodos);
2x 12AWG 100 mm maitinimo laidai (juodas/raudonas);
1x XT60H-M;
1x 35V 680 µF kietasis kondensatorius;
4x M3×25 mm varžtai;
4x M3 srieginių įvorių.

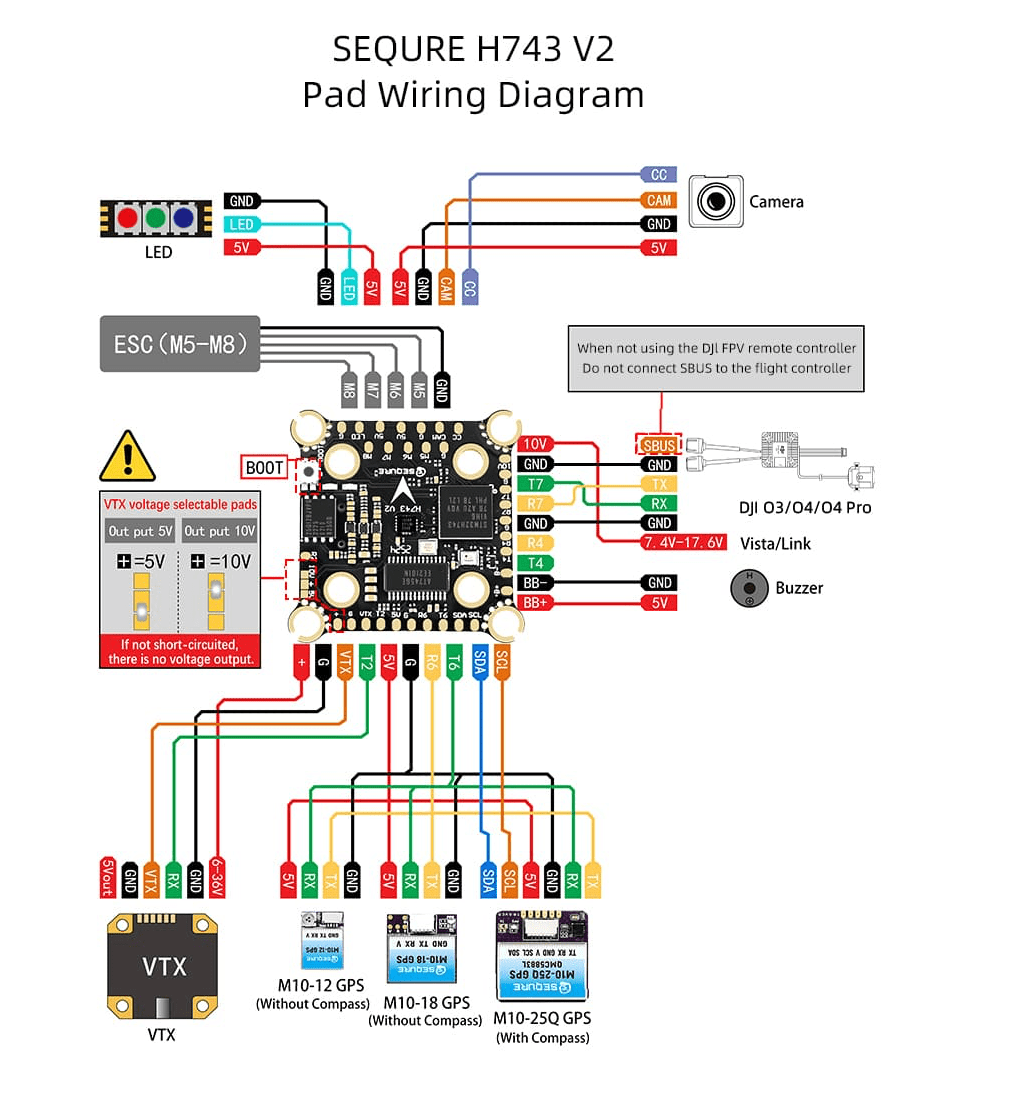

Pajungimo schema:
