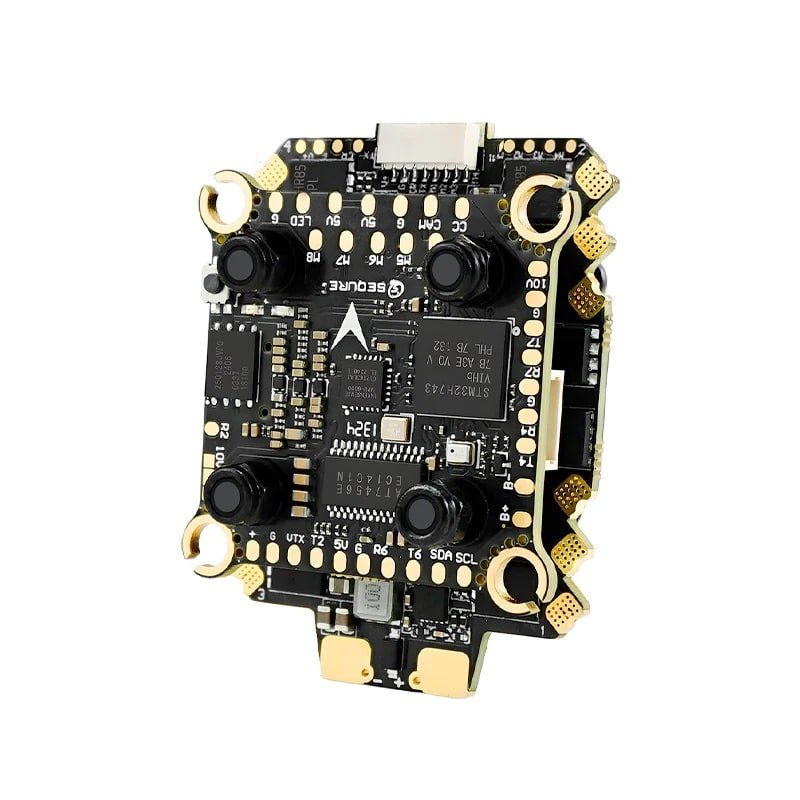

SEQURE H743 & E70 G1 4-8S 70A MPU6000 Stack

FC Savybės:

• Aprūpinta aukštos klasės STM32H743 procesoriumi, kurio darbinis dažnis siekia iki 480 MHz, todėl reakcija yra itin greita ir tiksli;
• Valdiklyje integruotas MPU6000 giroskopas leidžia tiksliai fiksuoti judesius ir stabiliai valdyti droną, taip padidinant visos sistemos patikimumą;
• SEQURE H743 turi integruotą barometrą, OSD modulį ir 16 MB juodosios dėžės atmintį, kuri leidžia efektyviai įrašyti skrydžio duomenis;
• Palikti 6 UART prievadai, kad atitiktų daugumos įrenginių prijungimo poreikius;
• Valdo iki 8 variklių, todėl lengvai galima sukurti X8 konfigūraciją;

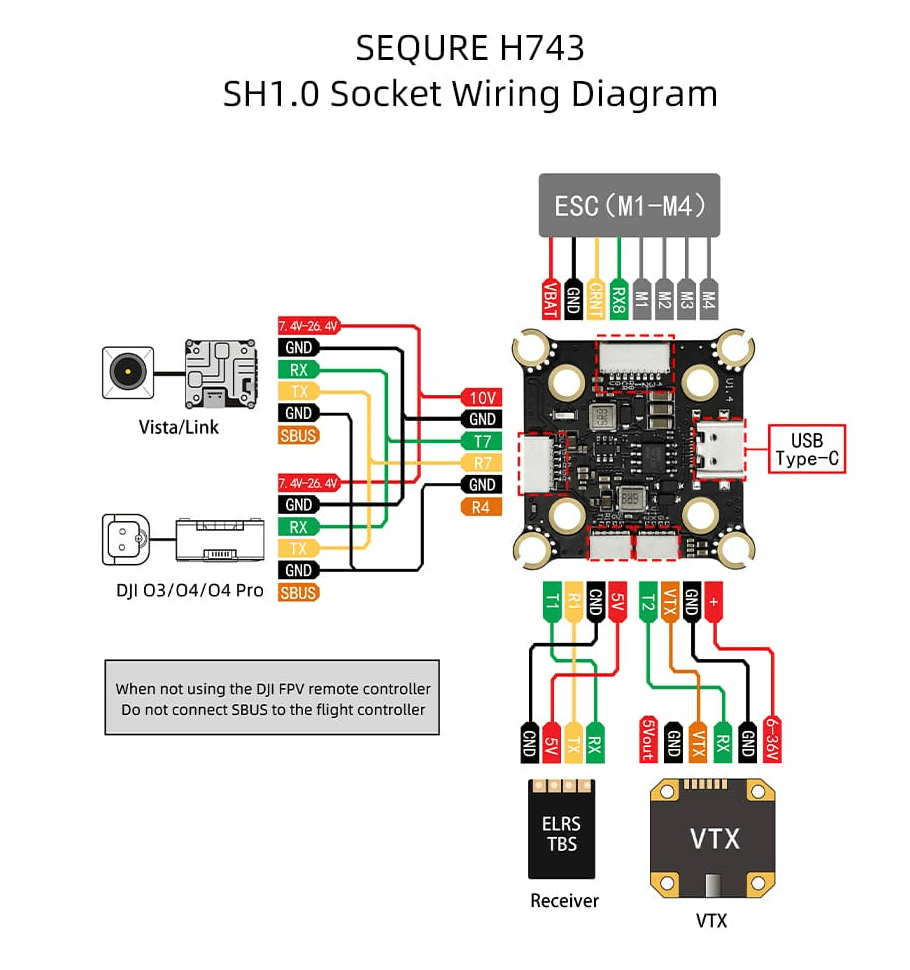

• Įrengta kištukinė jungtis ir dvigubi BEC išėjimai, suteikiantys nepriklausomą 10 V maitinimą, leidžiantį tiesiogiai prijungti DJI O3/O4/O4 Pro ir analoginius VTX;
• Palaiko plačios įtampos 4–8S Lipo maitinimą, turi 20 mm ir 30,5 mm montavimo skylutes. Kompaktiškas dizainas tinka lenktyniniams, filmavimo, freestyle ir kitiems dronams.

ESC Savybės:

• Naudojamas aukštos kokybės STM32G071 procesorius, palaikantis BLHeli_32 arba AM32 programinę įrangą, 2–8S įtampos diapazoną, nuolatinę 70 A srovę ir 150 A piką;
• Integruotas galvanometras, palaikantis telemetriją ir realiu laiku perduodantis variklio apsukas, temperatūrą, srovę ir kitą informaciją;
• Aukštos kokybės MOSFET tranzistoriai užtikrina efektyvų energijos konvertavimą, mažesnius nuostolius ir ilgesnį skrydžio laiką;
• Daugiasluoksnė PCB su padidintu vario storiu pagerina srovės laidumą ir aušinimo savybes, todėl ESC nebijo apkrovos;
• Tiksliai valdomas perjungimo intervalas pagreitina ESC reakciją, suteikia sklandų ir precizišką valdymą;
• Palaikomas PWM 16–128 kHz dažnis;
• Inovatyvūs įstrižai esantys litavimo kontaktai pagerina laidų išdėstymą ir sumažina litavimo sudėtingumą;
• 20×20 mm montavimo skylučių išdėstymas, kompaktiškas dydis, tinkantis įvairių tipų rėmams.

Specifikacija:

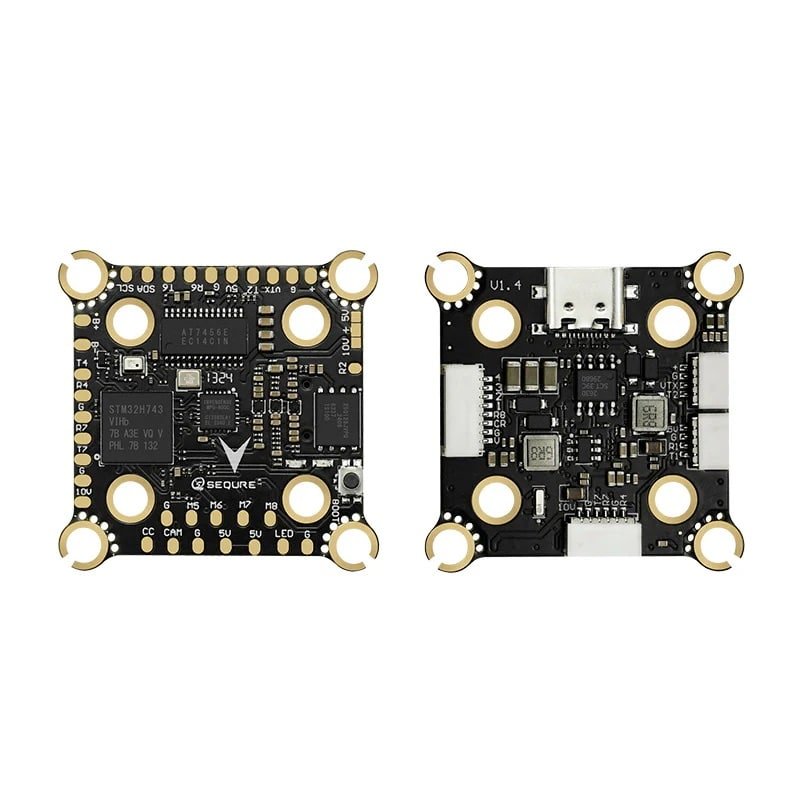

FC:

• Produkto pavadinimas: SEQURE H743;
• Procesorius: STM32H743;
• Giroskopas: MPU60000;
• Barometras: BMP280 / DPS310 / DPS368;
• OSD mikroschema: AT7456E;
• Juodoji dėžė: 16 MB atminties;
• Palaikoma programinė įranga: Betaflight (numatytoji), INAV, ArduPilot;
• Firmware pavadinimas: SEQUREH7;
• Įvesties įtampa: 4–8S Lipo / LiHV;
• BEC išėjimai: 5 V / 2.5 A; 10 V / 2 A;
• UART prievadai: 6;
• Motorų valdymas: M1–M8;
• LED: WS2812 LED juosta;
• Buzzeris: Yra;
• ESC telemetrija: RX8;
• USB jungtis: Type-C;
• Montavimo skylės: 20×20 mm (Φ4 / M3) ir 30.5×30.5 mm (Φ4 / M3);

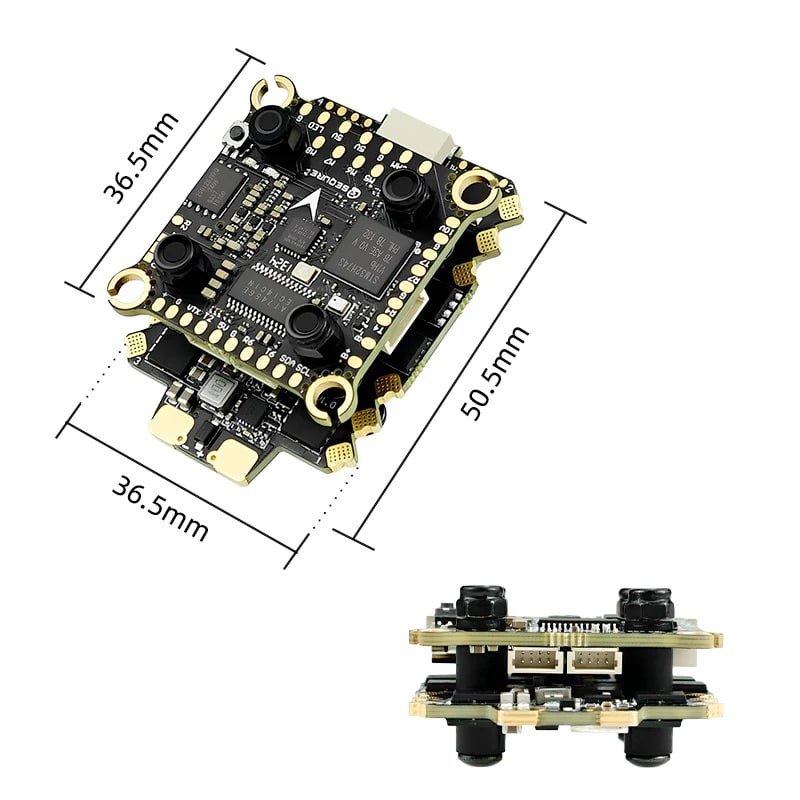

• Išmatavimai: 36.5 × 36.5 × 6 mm

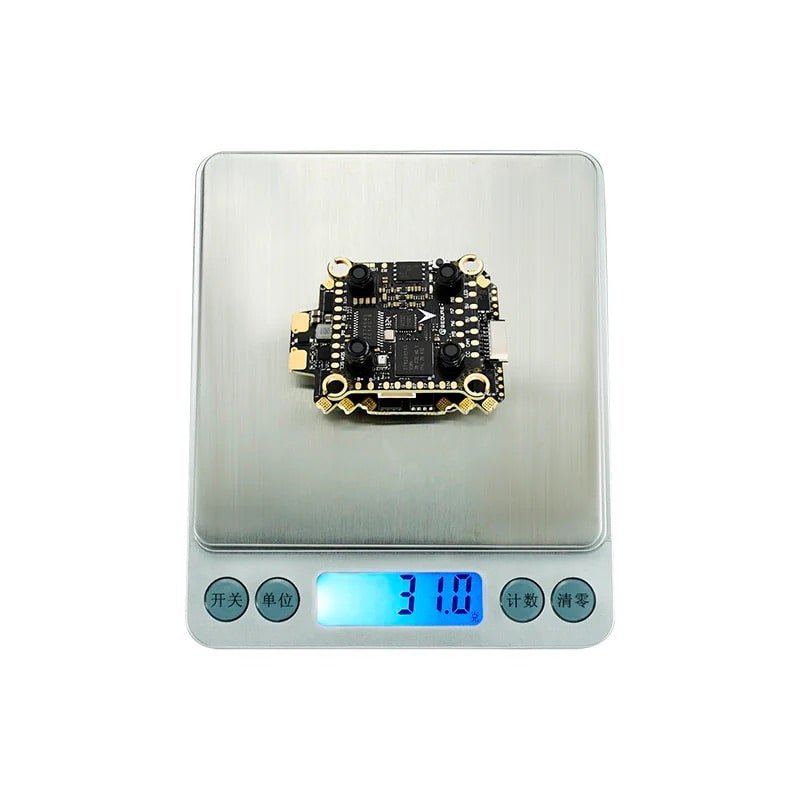

• Svoris: 7.5 g.

ESC:

• Produkto pavadinimas: E70 G1;
• Procesorius: STM32G071;
• PWM dažnis: 16–128 kHz;
• Darbinė įtampa: 2–8S Lipo / LiHV;
• Nuolatinė srovė: 70 A;
• Maksimali srovė: 150 A;
• Palaikomi protokolai: Dshot600 / 300 / 150, Oneshot, Multishot, PWM;
• Firmware palaikymas: BLHeli_32, AM32;
• Telemetrija: Taip;
• Galvanometras: Yra;
• BEC: Nėra;
• Montavimo skylės: 20×20 mm (Φ4 / M3);
• Išmatavimai: 50.5 × 36 × 6 mm;
• Svoris: 15.8 g.

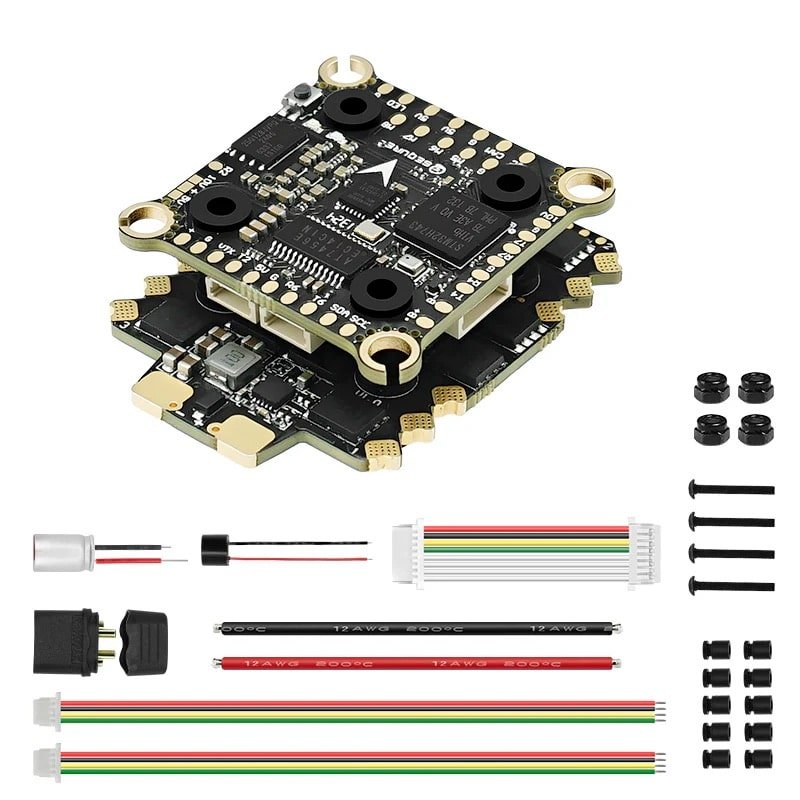

Komplektacija:

1x SEQURE H743 FC;
1x E70 G1 4in1 ESC;
1x 30AWG 40 mm SH1.0-8P plokščias kabelis;
2x 30AWG 100 mm SH1.0-4P plokščias kabelis
1x 60 mm 12095 5V buzzeris;
10x M3 × 8 mm silikoninės antivibracinės tarpinės (juodos);
2x 12AWG 100 mm maitinimo laidai (juodas/raudonas);
1x XT60H-M juodas kištukas;
1x 35V 680 µF kietasis kondensatorius;
4x M3 × 25 mm varžtai;
4x M3 veržlės-tarpinės.
