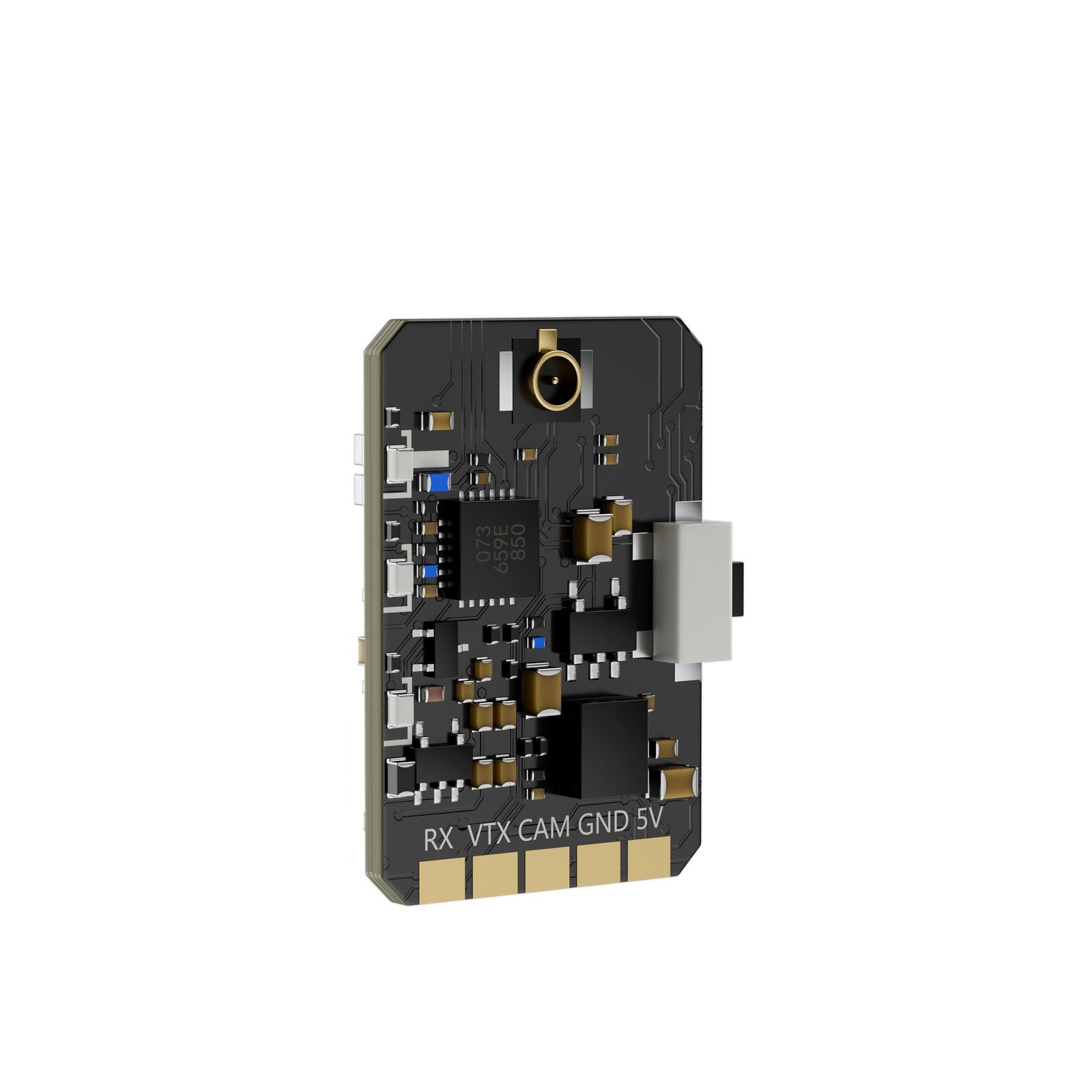

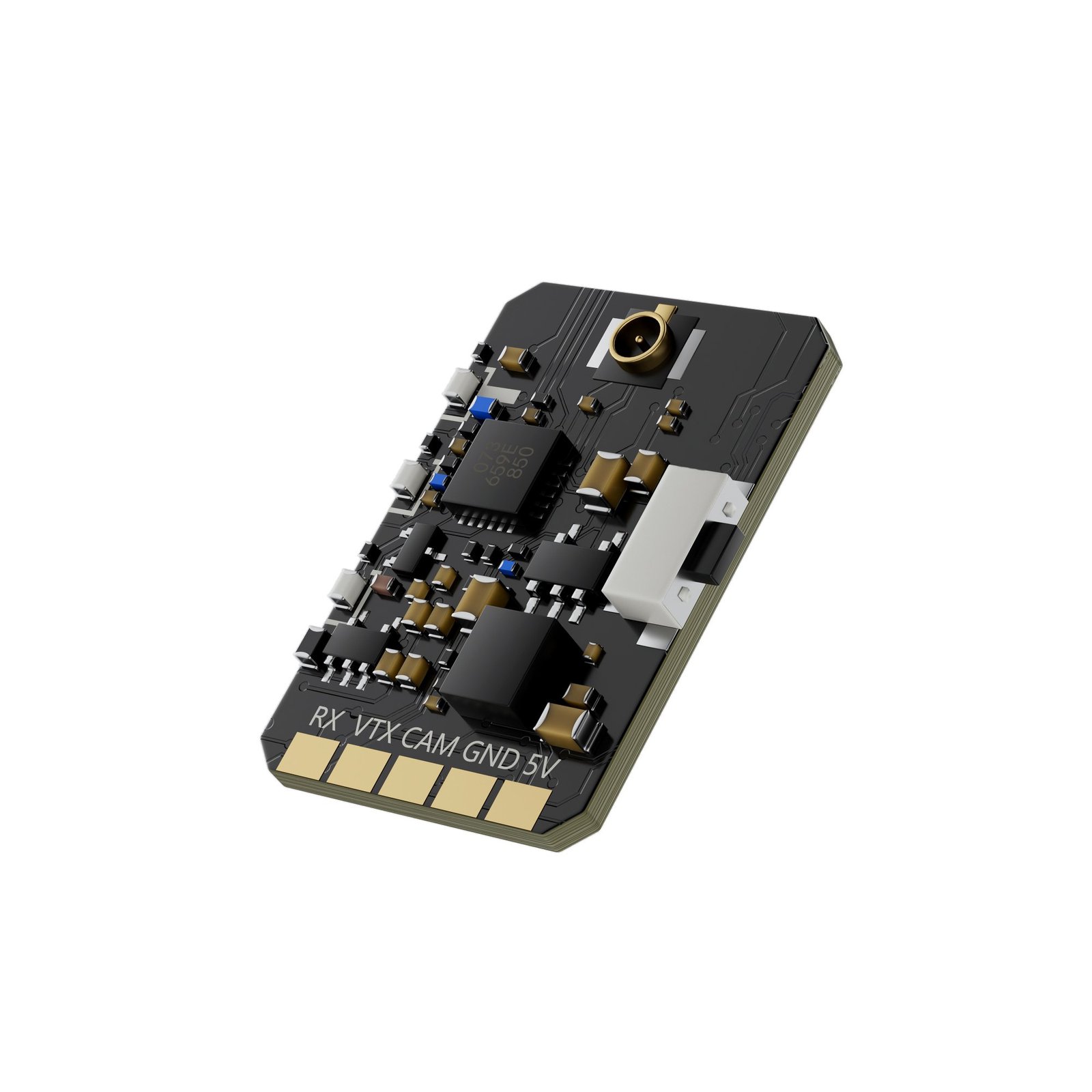

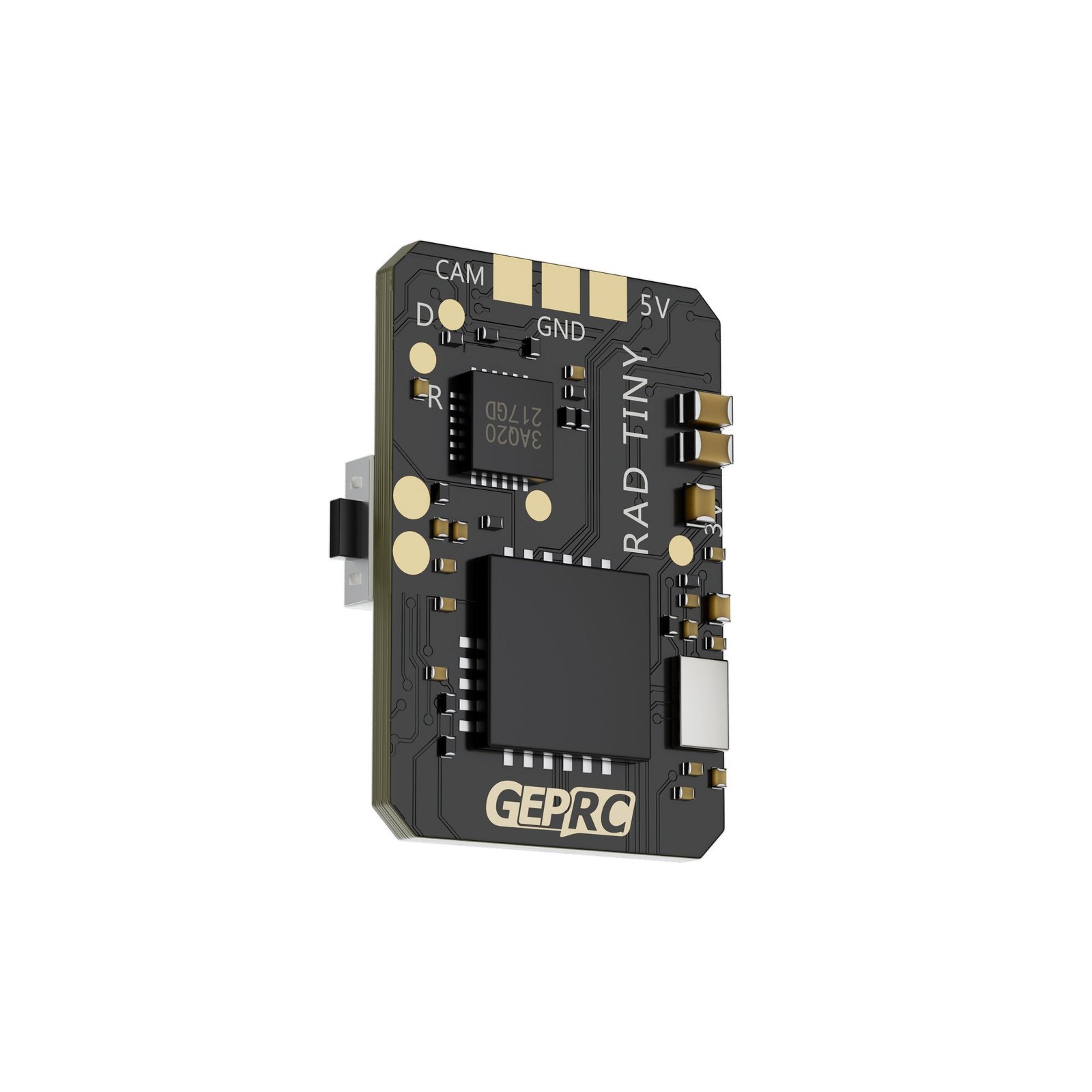

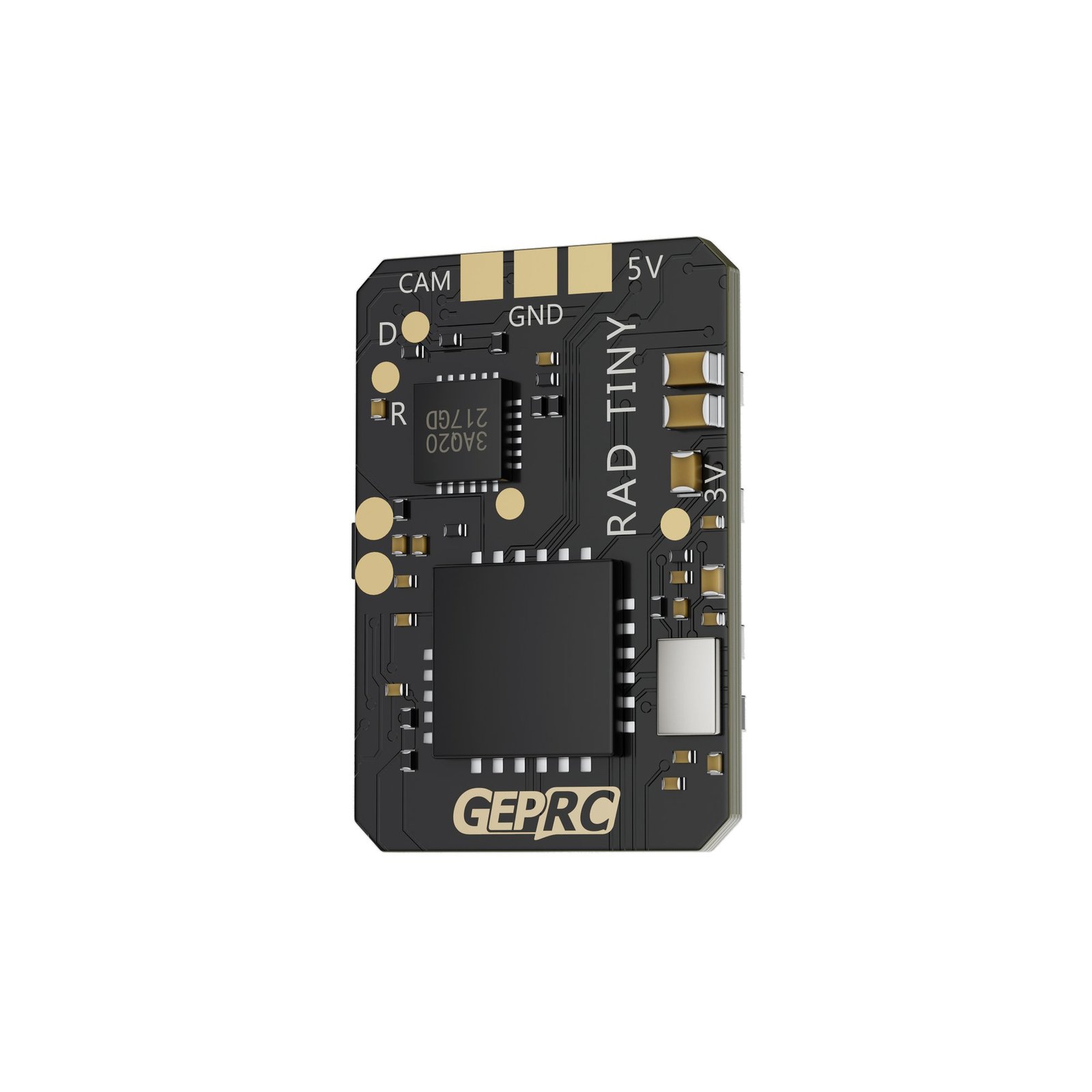

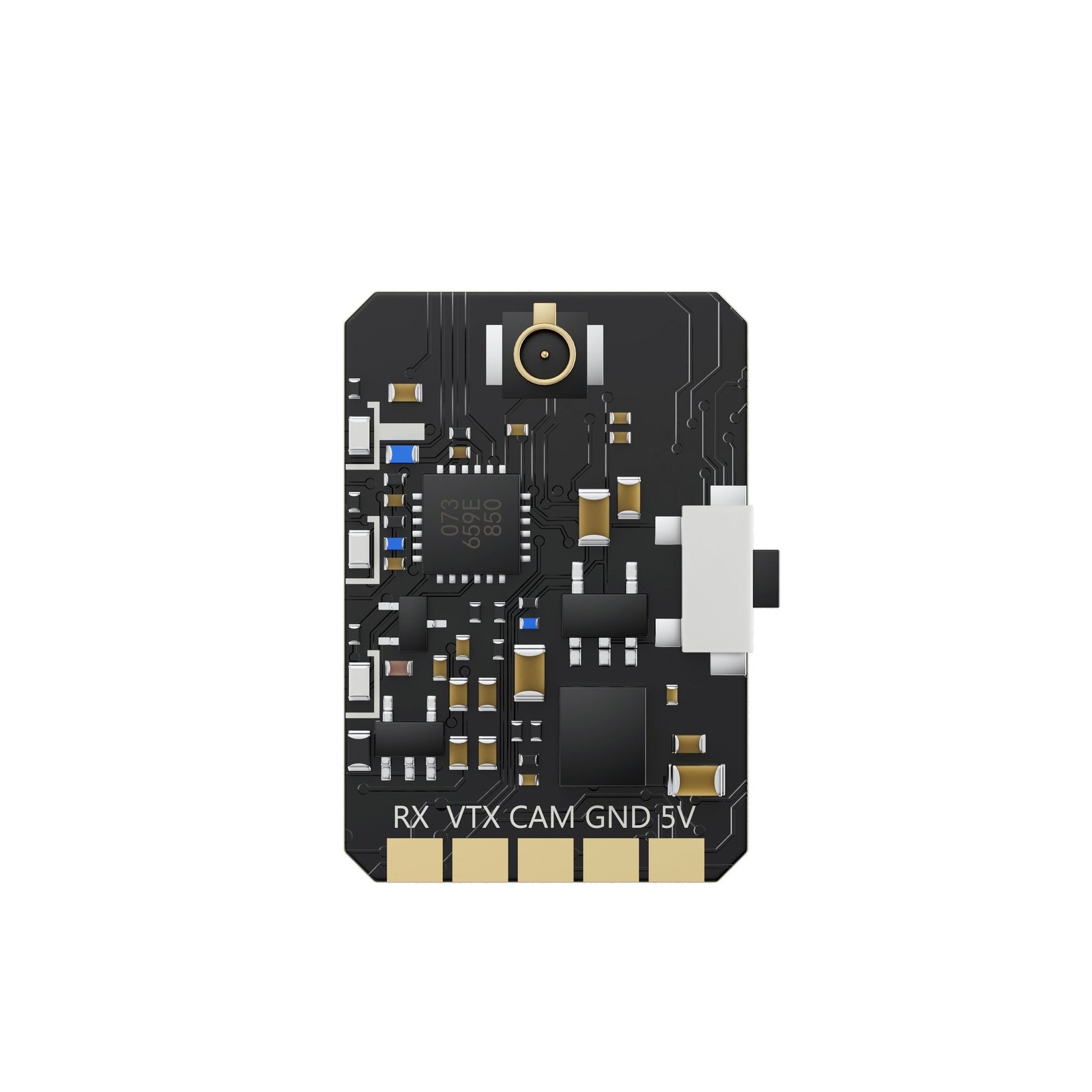

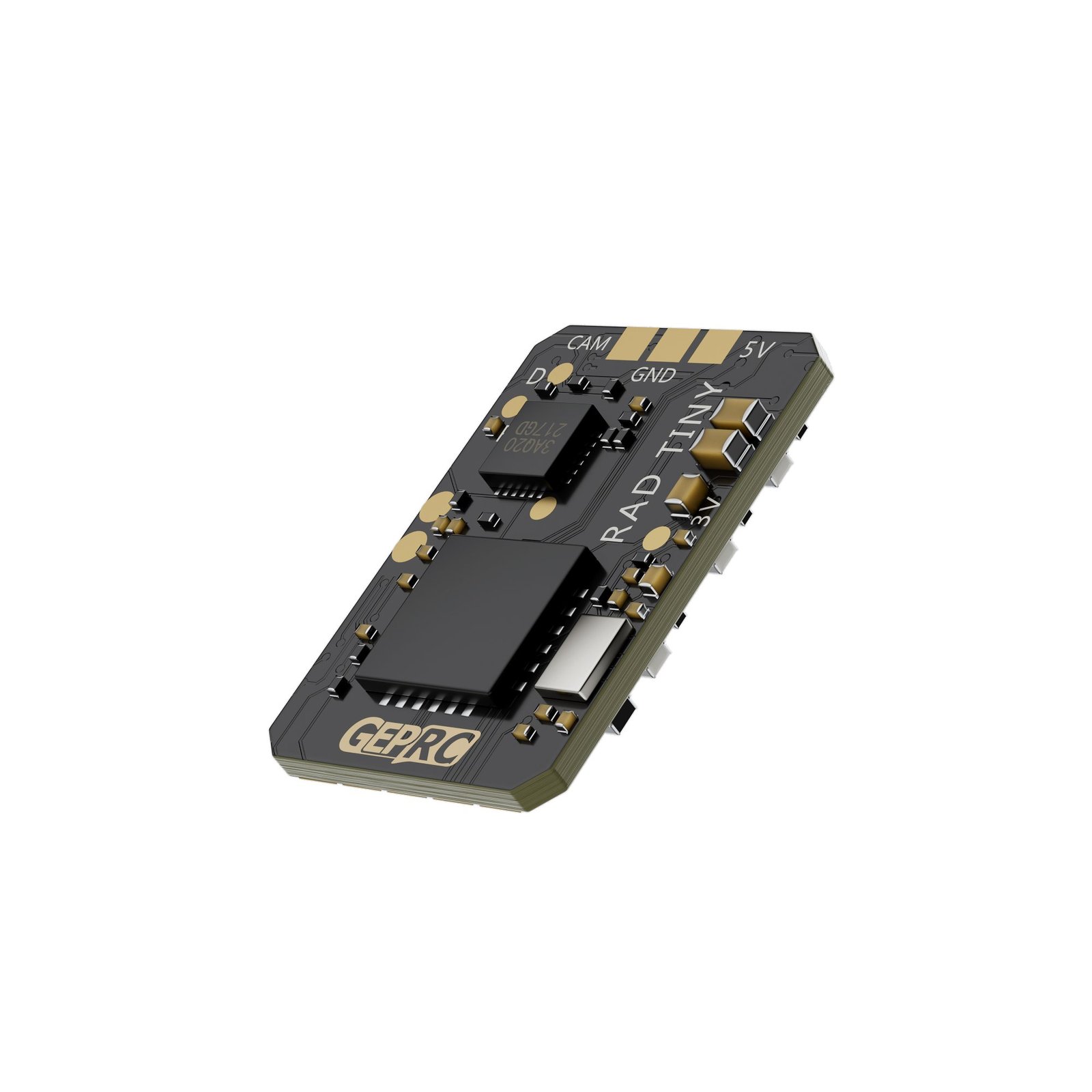

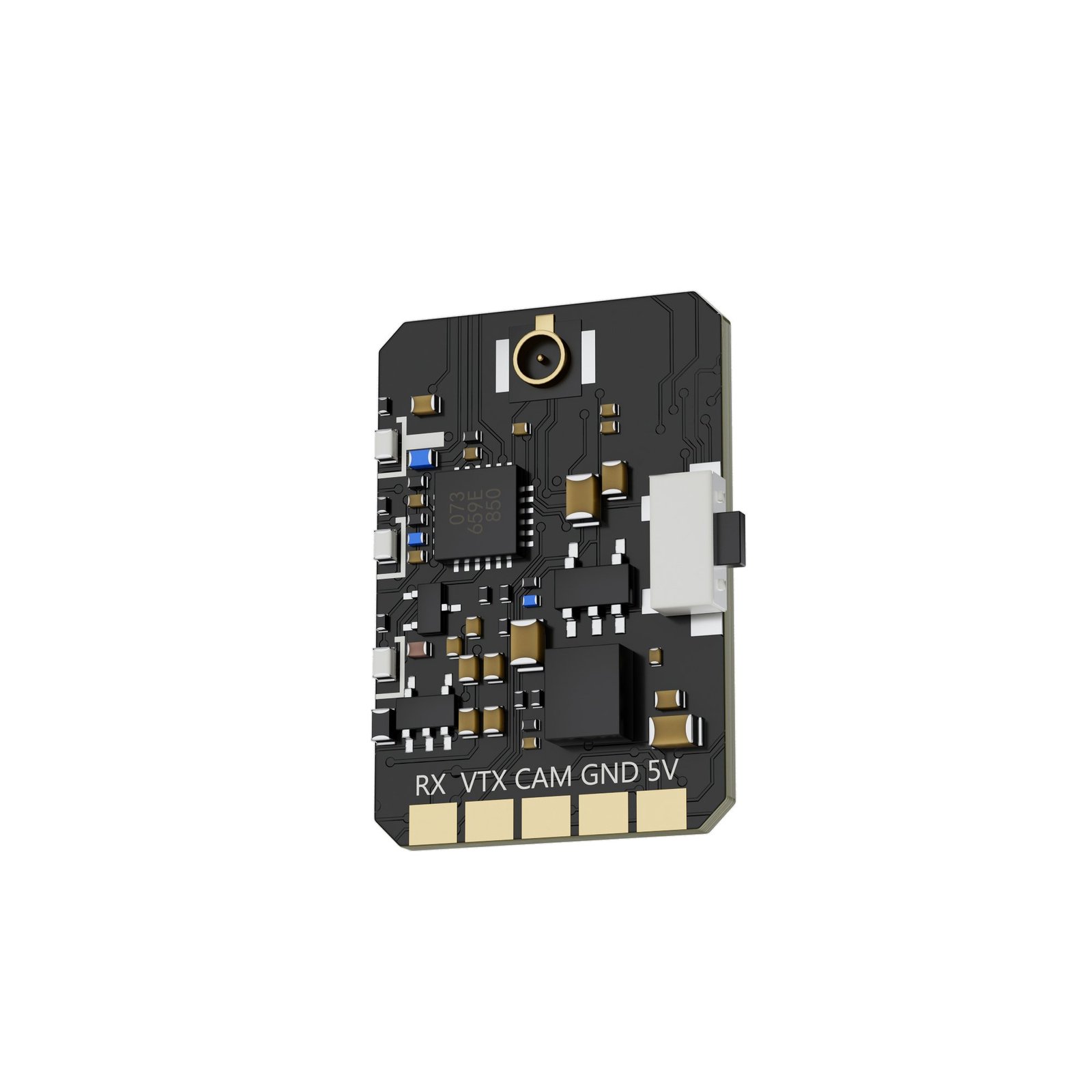

GEPRC RAD Tiny 5.8G 400mW VTX

GEPRC RAD Tiny 5.8G 400mW VTX yra kompaktiškas ir lengvas, todėl lengvai telpa ankštose vietose. Jis sveria tik 1,1 g (be antenos). Turi 3 reguliuojamus galios lygius, maksimali galia – 400 mW, signalas stabilus. Įdiegta temperatūros kontrolės apsauga, apsauganti nuo perkaitimo ir pažeidimų. Palaiko IRC Tramp protokolą, greitą parametrų reguliavimą per OSD, vieno mygtuko nustatymų valdymą ir tris indikacines lemputes.

Savybės:

• Kompaktiškas dydis;
• 400 mW galia generuoja mažai šilumos, signalas stabilus, tinkamas vidutinio ir trumpo nuotolio skrydžiams;
• Temperatūros kontrolės apsauga nuo perkaitimo;
• DC 5V įėjimas – patogu maitinti iš skrydžio valdiklio.

Funkcinio mygtuko ir indikatorių instrukcija:

• Paspauskite ir palaikykite 2 s, kad pradėtumėte nuo dažnio taško nustatymų. Galite perjungti dažnio taškus (žalias indikatorius), kanalų grupes (mėlynas indikatorius) ir galią (raudonas indikatorius);
• Pasirinkus atitinkamą funkciją (užsidega atitinkamas indikatorius), trumpai paspauskite, kad perjungtumėte nustatymus;
• Paspauskite ir palaikykite šoninį mygtuką 2 sekundes – mėlyna lemputė pradės mirksėti ir įsijungs dažnio reguliavimo režimas. Trumpu paspaudimu perjunkite dažnio taškus nuo CH1 iki CH8. Pasirinkus dažnio juostą, indikatorius sumirksės atitinkamą kartų skaičių;
• Pakeitę dažnio tašką, per 5 sekundes dar kartą palaikykite mygtuką 2 s. Žalia lemputė mirksės – įjungiamas kanalų reguliavimo režimas. Trumpai paspausdami perjunkite kanalus:
Band A (mirksi 1 kartą);
Band B (mirksi 2 kartus);
Band E (mirksi 3 kartus);
Band F (mirksi 4 kartus);
Band R (mirksi 5 kartus);
Band L (mirksi 6 kartus);
• Pakeitę kanalą, per 5 sekundes dar kartą palaikykite mygtuką 2 s. Raudona lemputė mirksės – įjungiamas galios reguliavimo režimas. Trumpai paspausdami perjunkite galią:
25mW (mirksi 1 kartą);
200mW (mirksi 2 kartus);
400mW (mirksi 3 kartus);
PIT režimas.

Specifikacija:

• Modelis: GEPRC RAD Tiny 5.8G 400mW VTX;
• Įėjimo įtampa: DC 5V;
• Išėjimo įtampa: 5V (5V maitinimas kamerai);
• Įėjimo varža: 75Ω;
• Valdymo protokolas: IRC Tramp;
• Antena: UFL;
• Išėjimo galia: 25mW / 200mW / 400mW / PIT režimas;
• Kanalai: 48CH;
• Vaizdo formatas: PAL / NTSC;
• Matmenys: 14 mm x 18,5 mm;

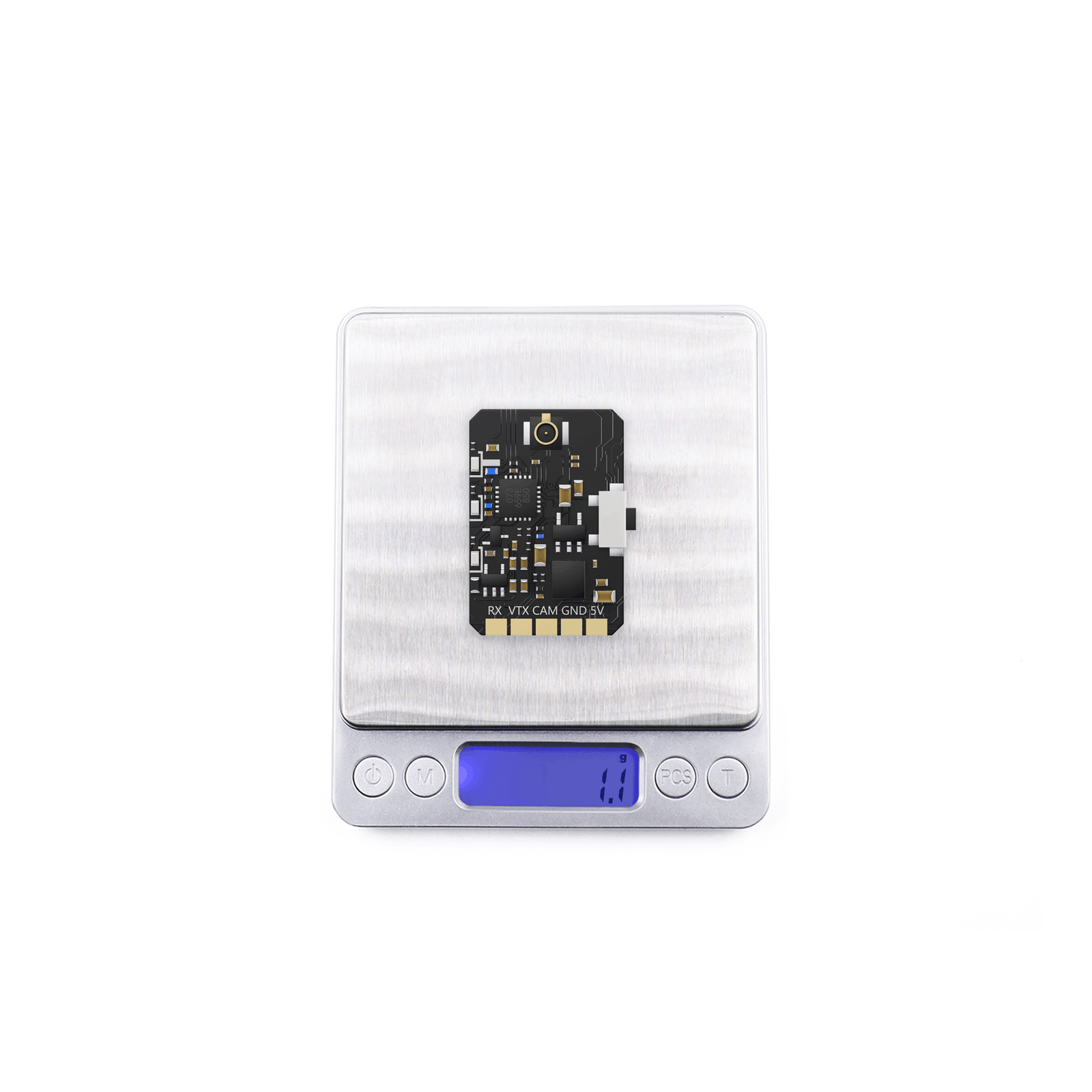

• Svoris: 1,1 g (be antenos).

Išmatavimai:

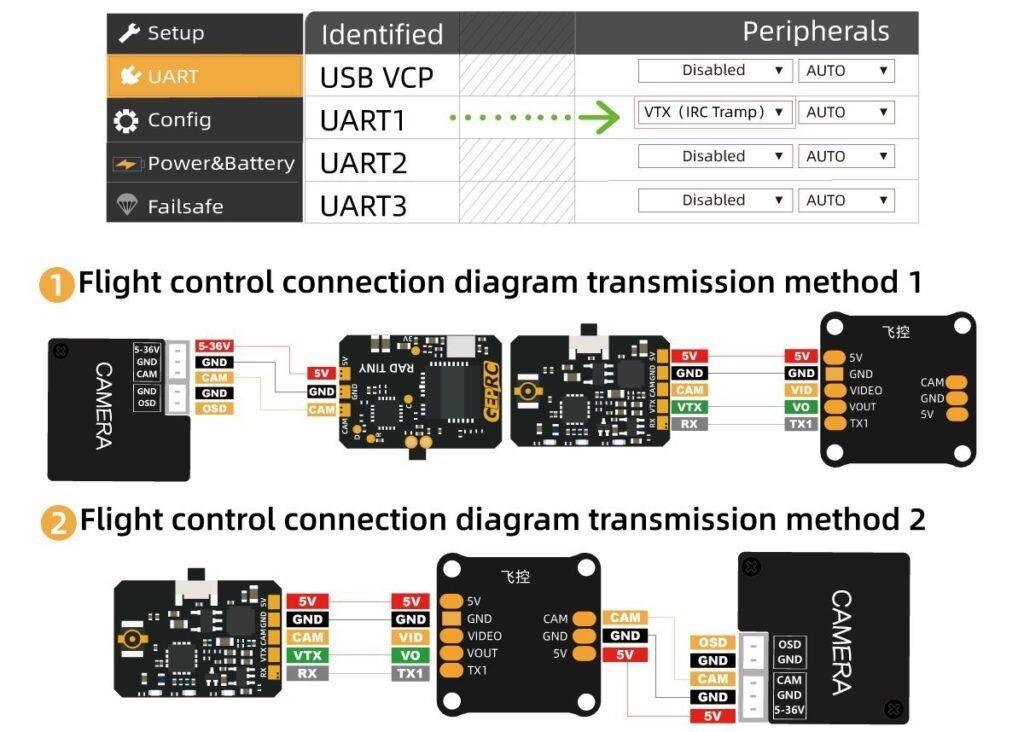

Sujungimas:

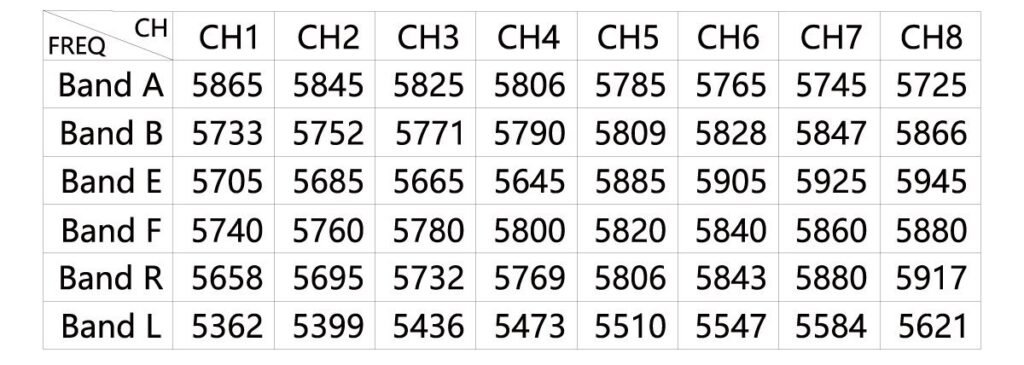

Dažnių lentelė:

Komplektacija:

1x GEPRC RAD Tiny 5.8G 400mW VTX;
1x juoda 1.13 varinio vamzdelio antena;
1x SH1.0-5P silikoninis kabelis su jungtimi;
1x SH1.0-3P silikoninis kabelis su jungtimi;
1x Vartotojo vadovas.
