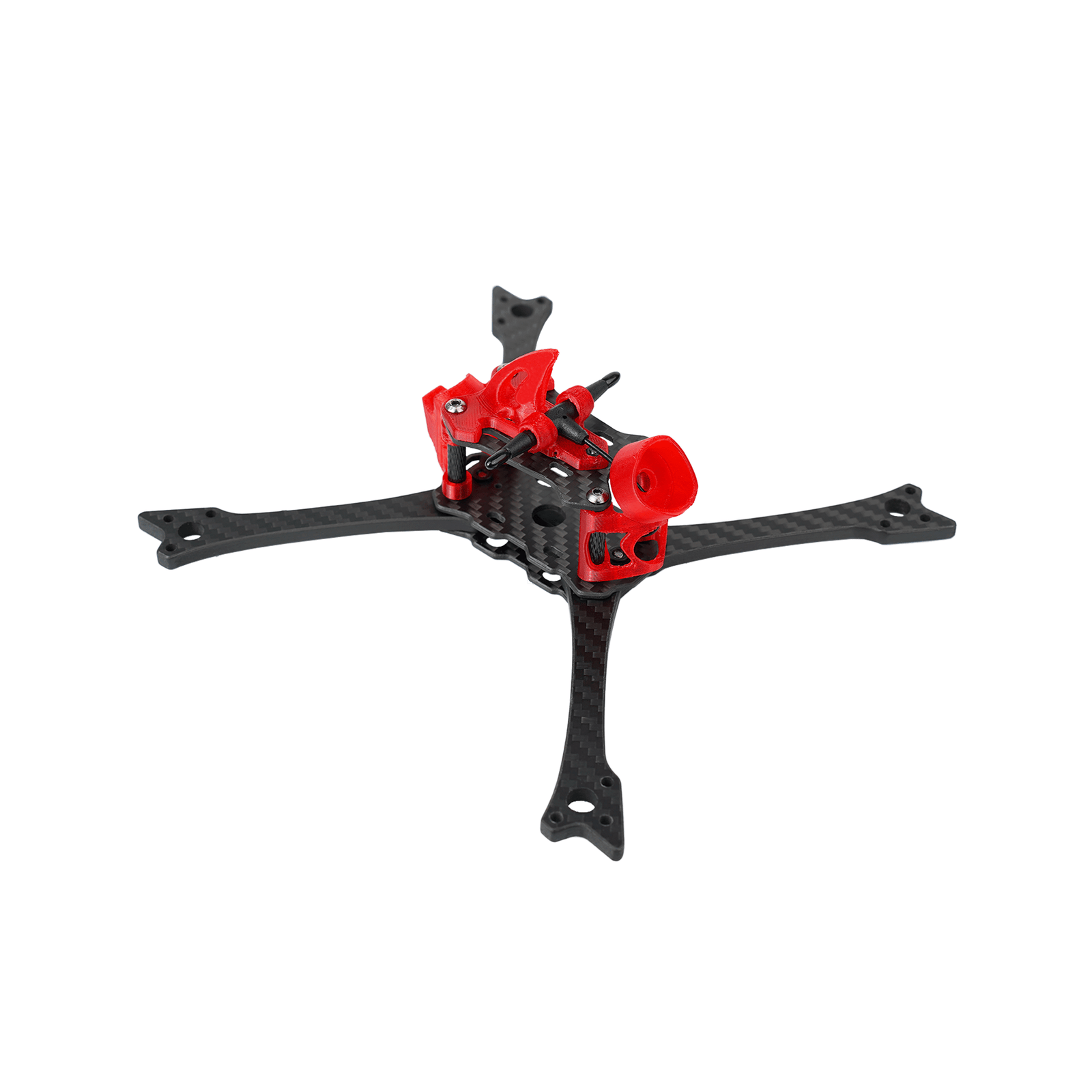

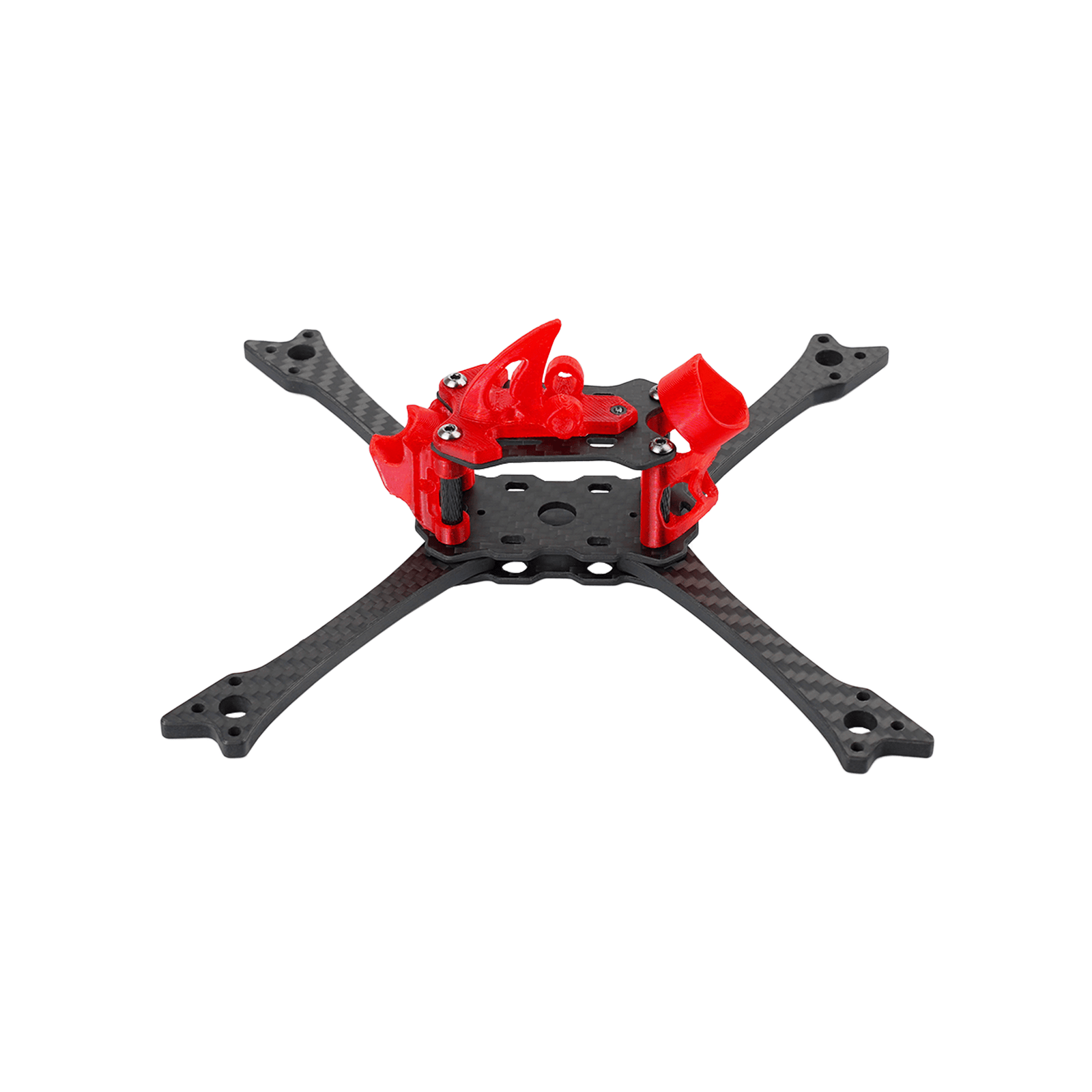

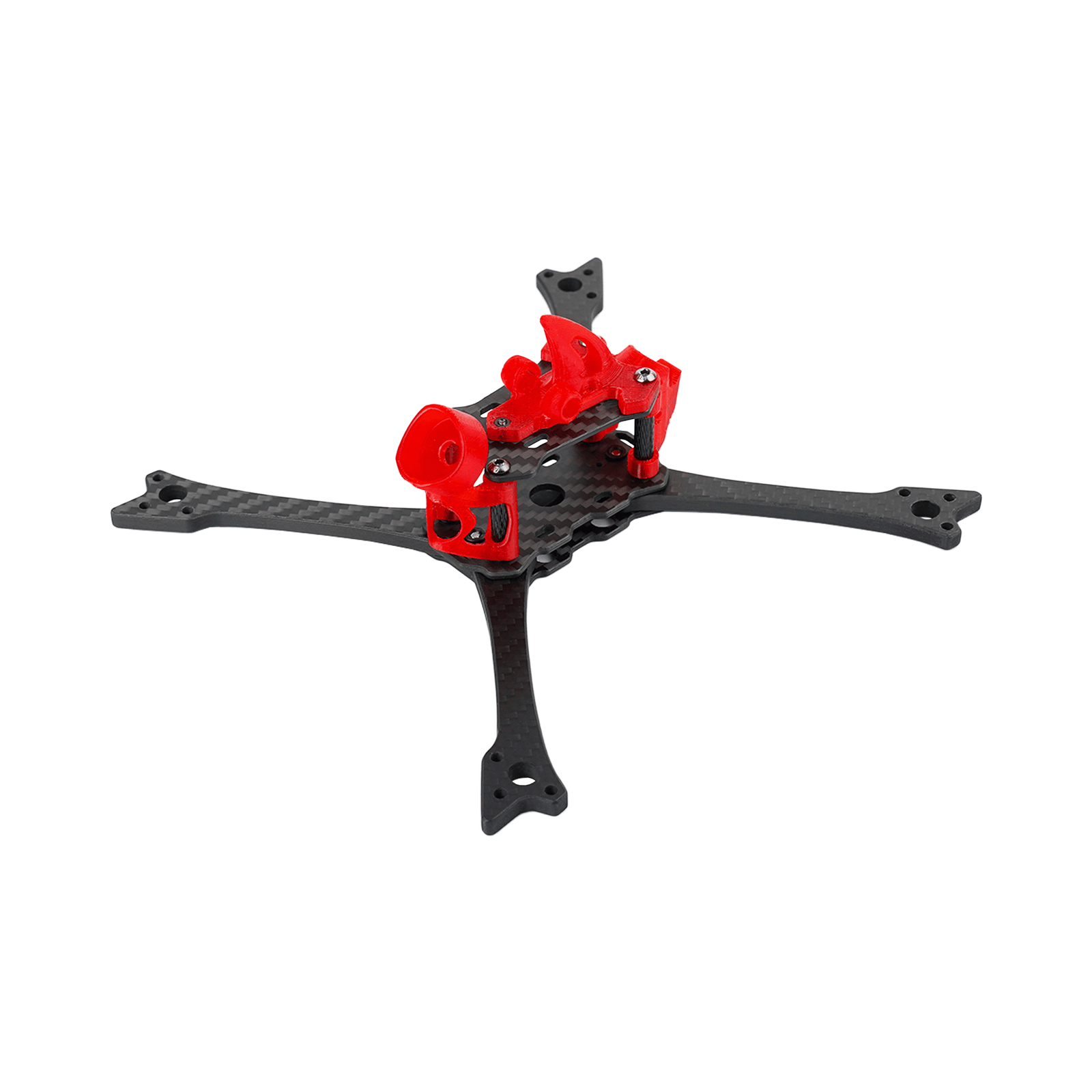

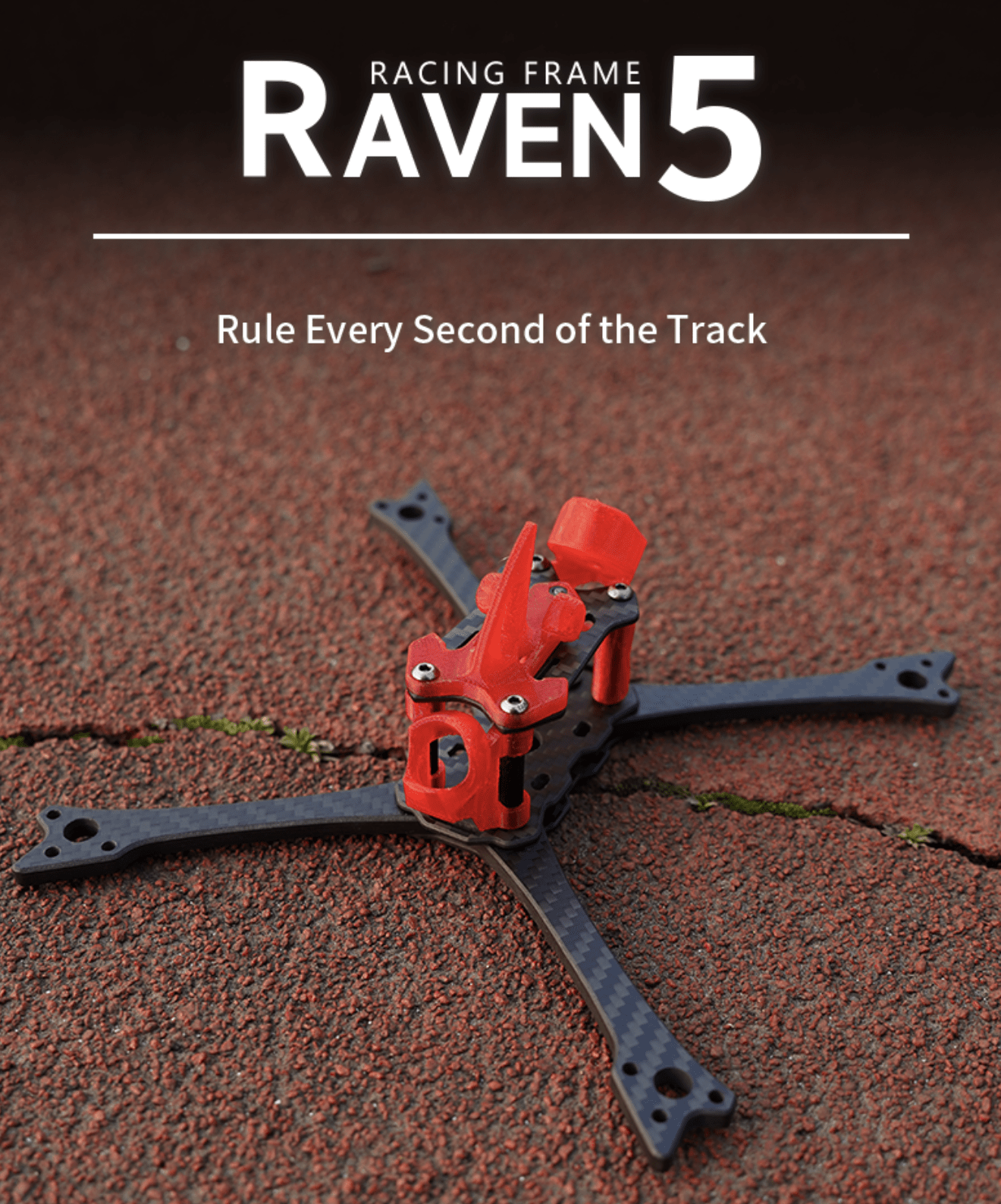

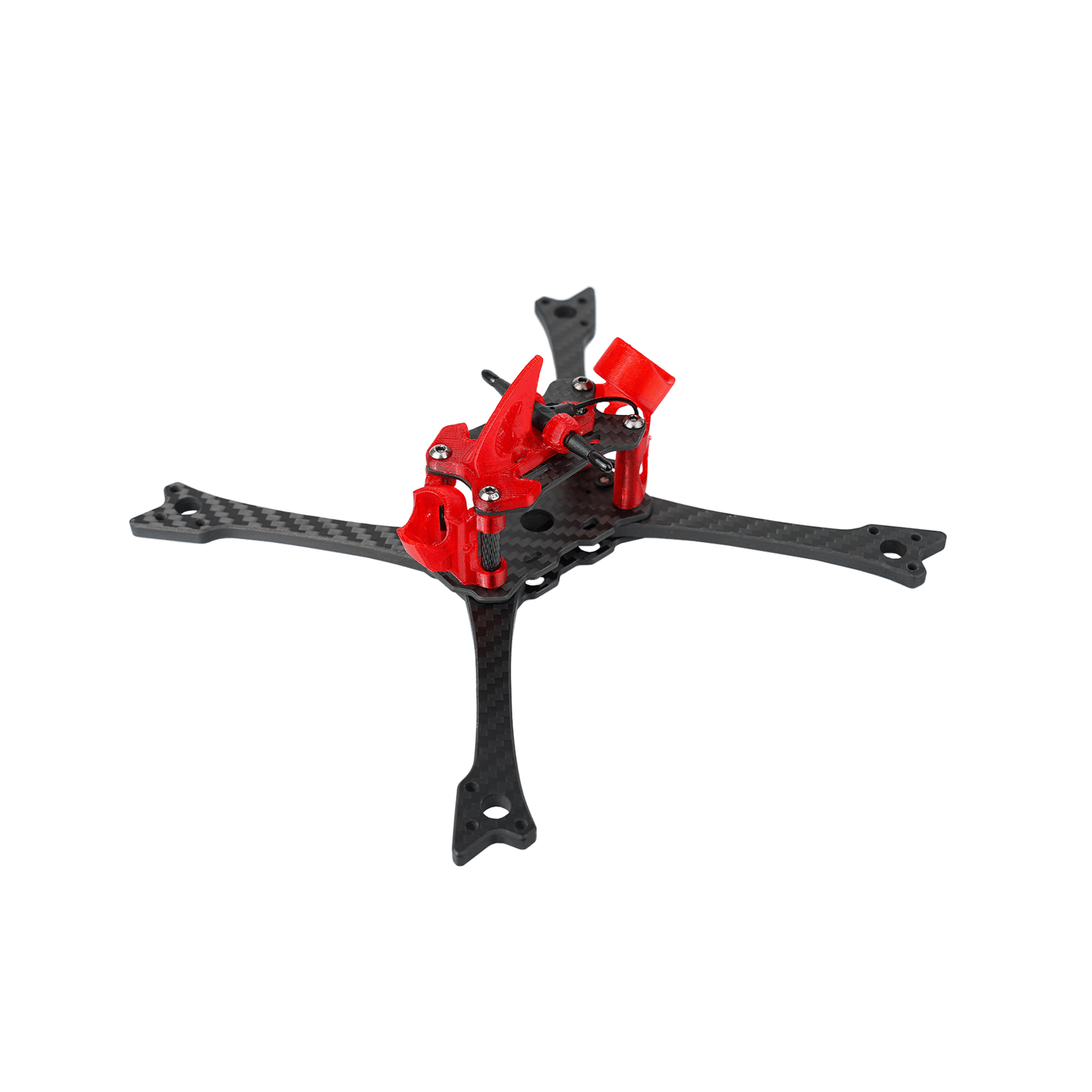

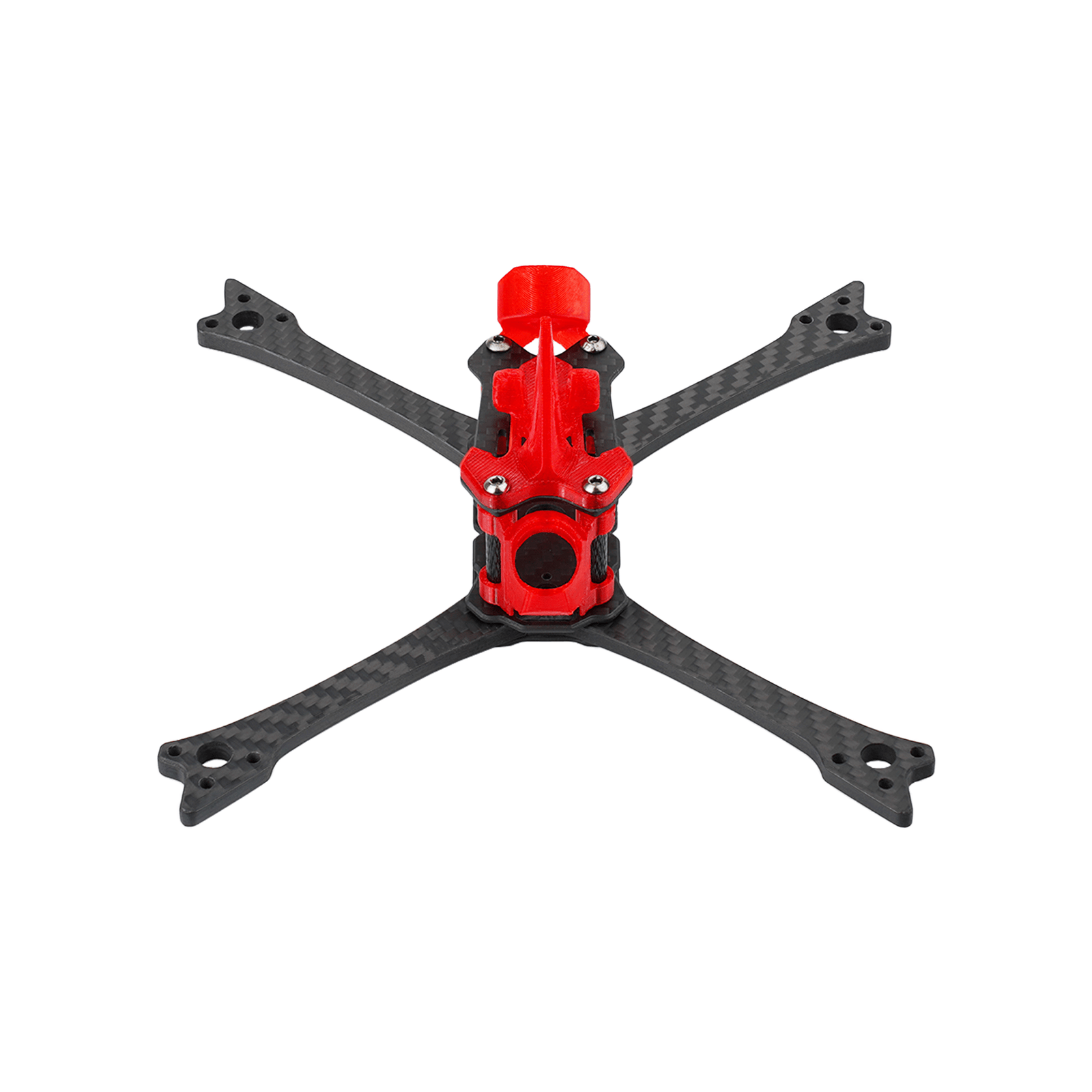

DeepSpace Raven5 FPV Racing rėmas

DeepSpace RAVEN5 – lengvas ir tvirtas 5 colių FPV racing drono rėmas, sukurtas greitiems ir tiksliems skrydžiams. Kompaktiška 190 mm ratų bazė užtikrina puikų manevringumą, o 5 mm T700 anglies pluošto svirtys suteikia konstrukcijai tvirtumo išlaikant vos apie 56,6 g svorį. Rėmas palaiko iki 5,1 colio propelerius, 20 x 20 mm FC/ESC ir VTX komponentus.

Savybės:

• Sukurtas 5 colių FPV racing dronams;
• Kompaktiška 190 mm ratų bazė;
• Lengva konstrukcija – apie 56,6 ±3 g be TPU dalių;
• Tvirtos 5 mm T700 anglies pluošto svirtys;
• Iki 5,1 colio propelerių palaikymas;
• 20 x 20 mm M3 FC/ESC ir VTX montavimo vietos;
• 16 x 16 mm M3 variklių tvirtinimas;
• 14 mm pločio FPV kameros montavimo vieta;
• 2 mm storio viršutinė, vidurinė ir apatinė plokštės;
• Lengvai keičiamos atskiros svirtys;
• Optimizuotas mažam svoriui, greičiui ir manevringumui;
• Suderinamas su DeepSpace PULSAR 2207 racing varikliais.

Specifikacija:

• Ratų bazė: 190 mm;
• Maksimalus propelerių dydis: 5,1 colio;
• Variklių tvirtinimas: 16 x 16 mm (M3);
• FC / VTX tvirtinimas: 20 x 20 mm (M3);
• Kameros plotis: 14 mm;
• Viršutinės plokštės storis: 2 mm;
• Vidurinės plokštės storis: 2 mm;
• Apatinės plokštės storis: 2 mm;
• Svirčių storis: 5 mm;
• Svoris: 56,6 ± 3 g (be TPU dalių).

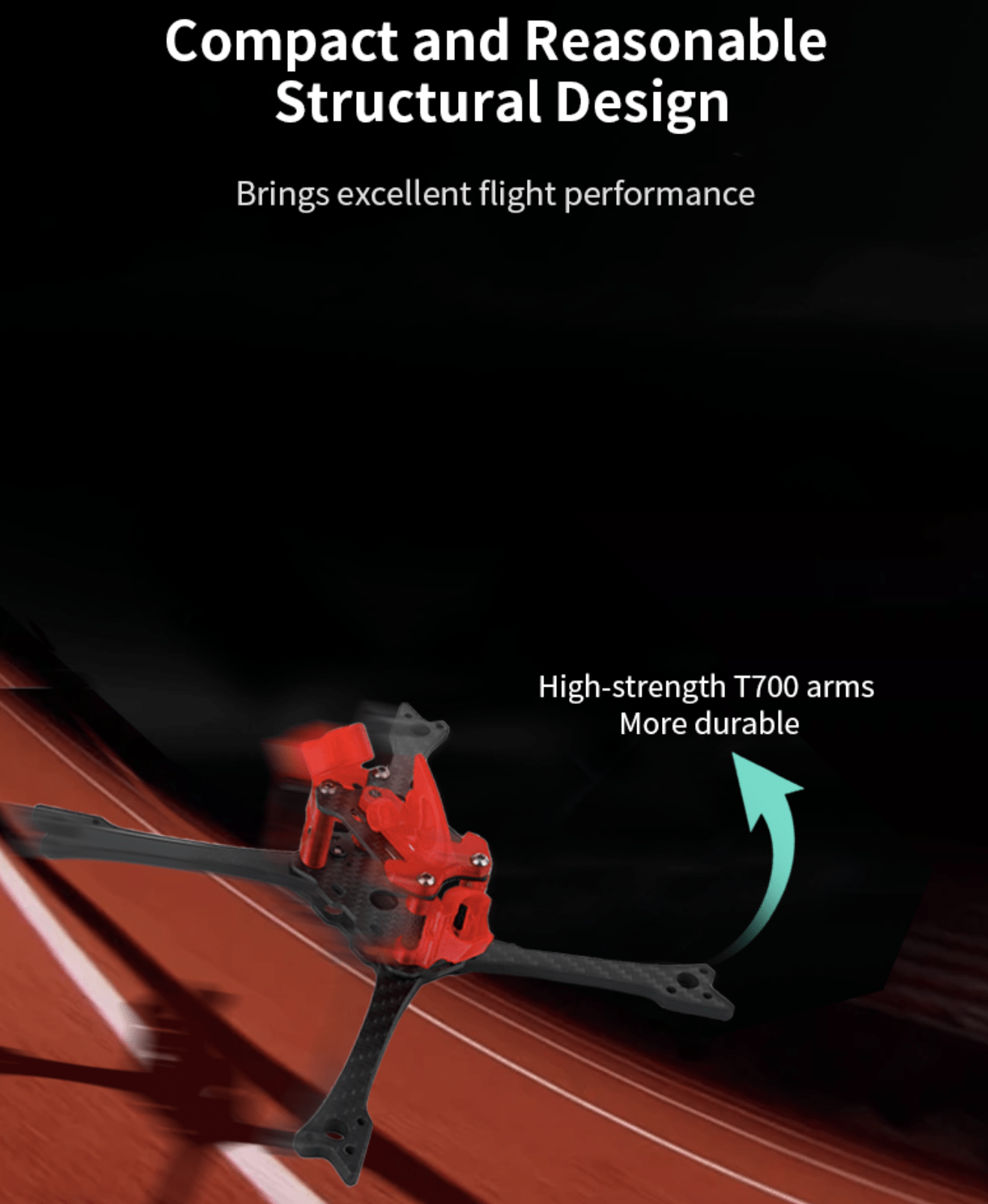

Kompaktiška ir optimizuota DeepSpace RAVEN5 rėmo konstrukcija sukurta siekiant gerų skrydžio charakteristikų. Didelio tvirtumo T700 anglies pluošto svirtys užtikrina didesnį atsparumą smūgiams ir ilgaamžiškumą, išlaikant mažą bendrą rėmo svorį.

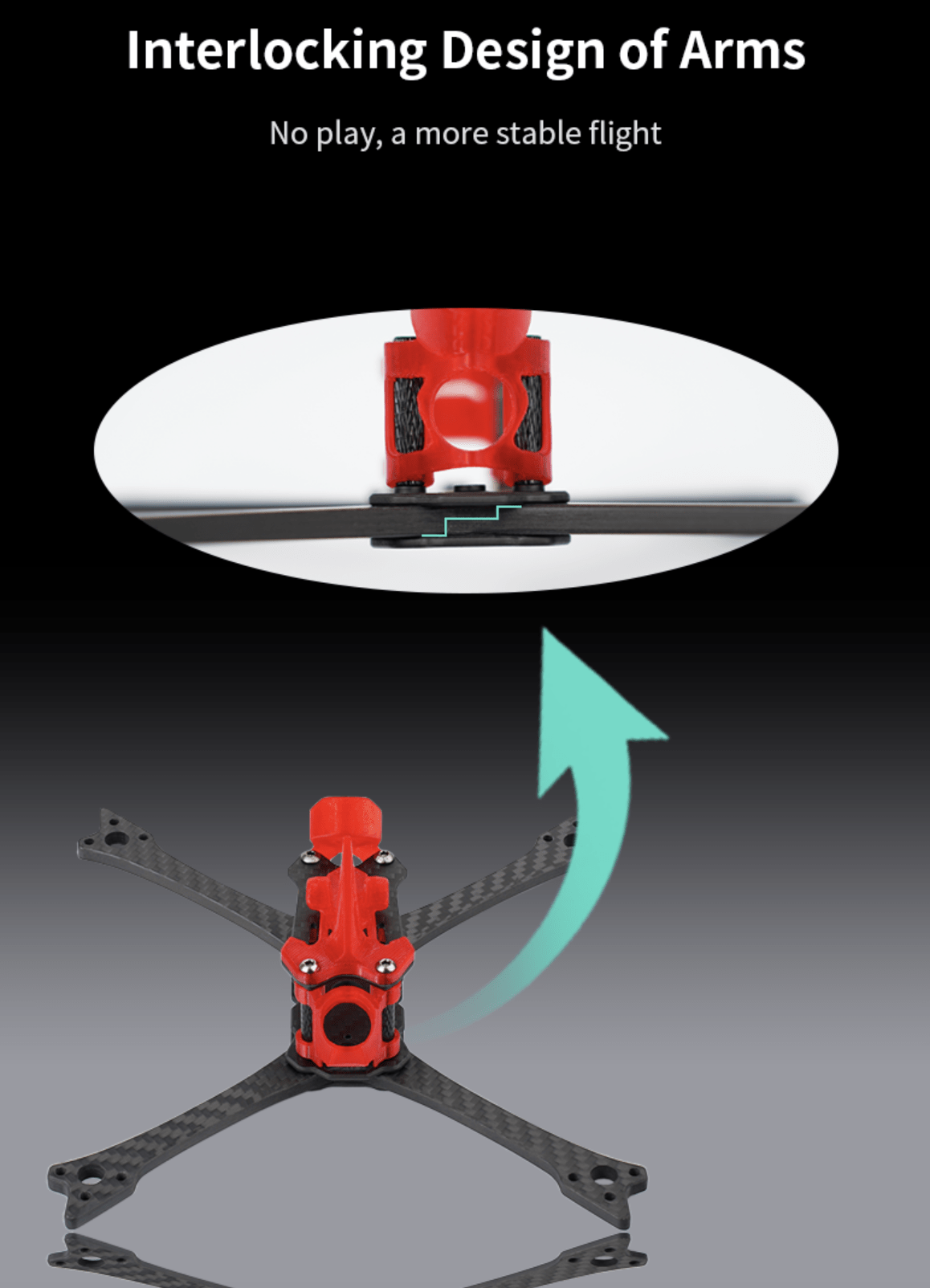

Tarpusavyje susijungianti rėmo svirčių konstrukcija sumažina laisvumą tarp detalių ir padidina bendrą rėmo standumą. Tvirtesnis sujungimas padeda sumažinti vibracijas ir užtikrina stabilesnį bei tikslesnį drono valdymą skrydžio metu.

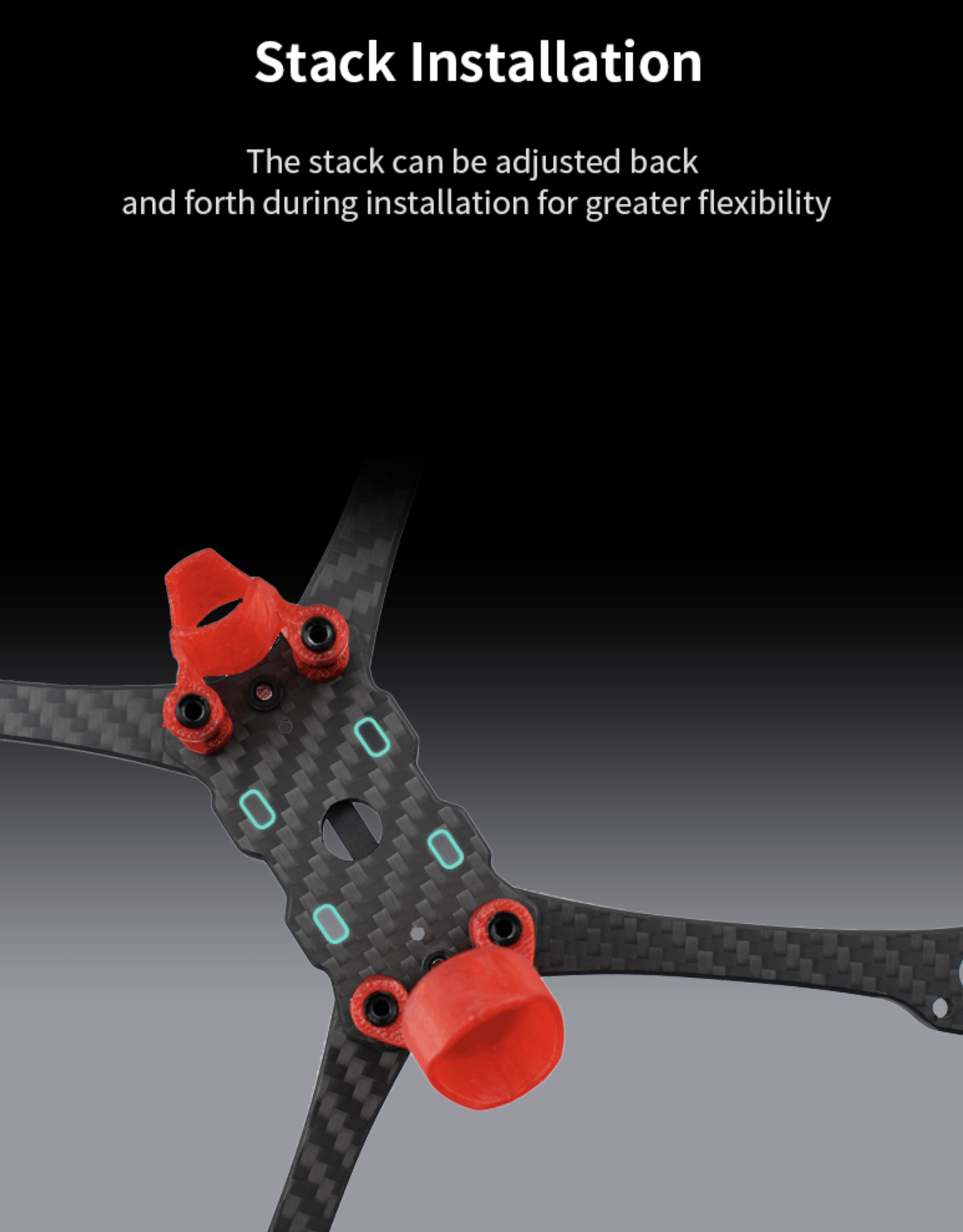

Reguliuojama 20 x 20 mm stack tvirtinimo sistema leidžia montavimo metu elektroniką pastumti pirmyn arba atgal. Tai suteikia daugiau lankstumo išdėstant komponentus ir padeda optimaliai išnaudoti ribotą rėmo erdvę.

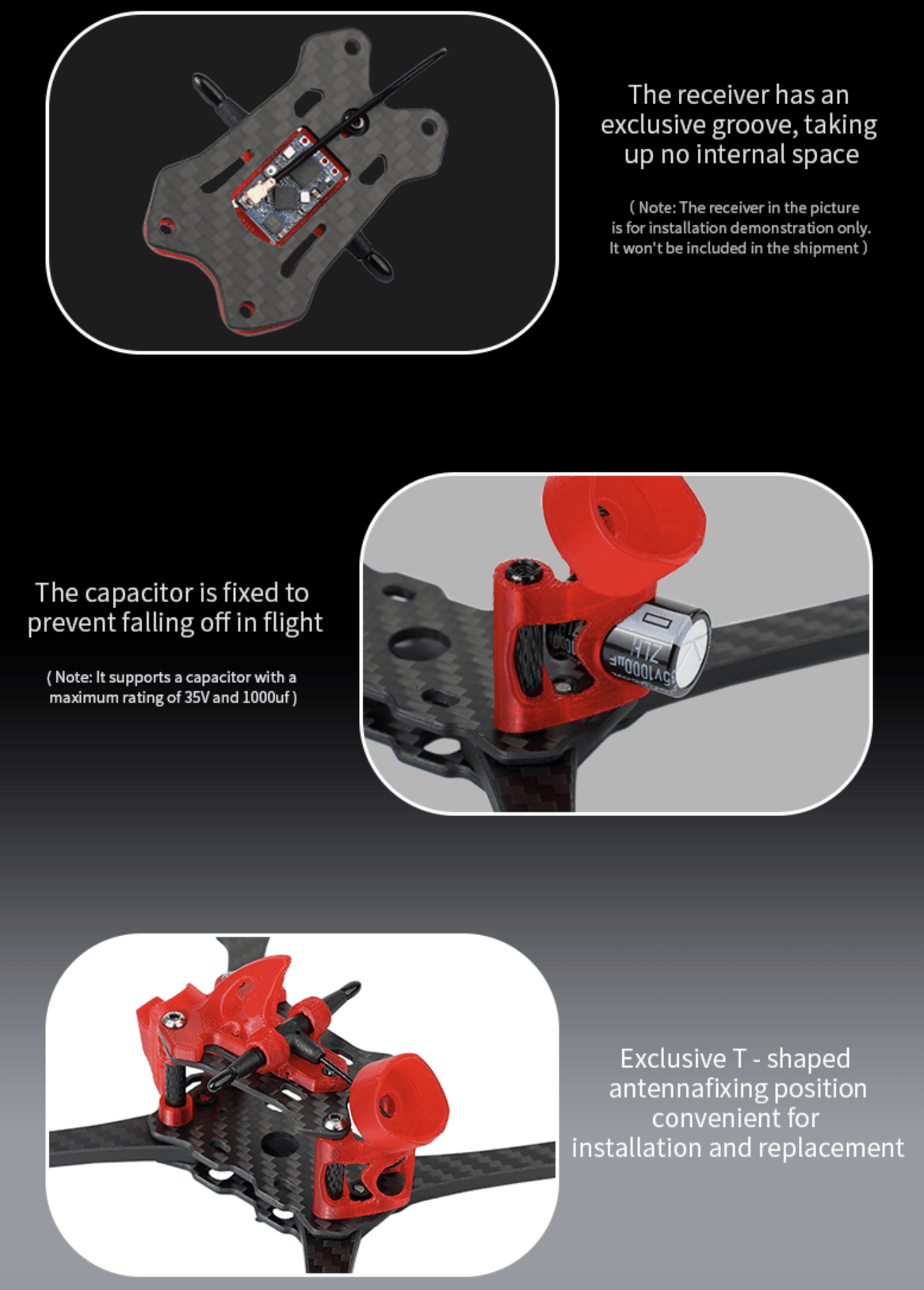

Rėme numatytos specialios vietos komponentams, leidžiančios efektyviai išnaudoti vidinę erdvę. Atskiras griovelis skirtas imtuvui, tvirtinimo vieta patikimai fiksuoja iki 35 V / 1000 µF kondensatorių, o T formos antenos laikiklis palengvina antenos montavimą ir keitimą.

Komplektacija:

1x apatinė plokštė;
4x svirtys;
1x tvirtinimo plokštė;
1x vidurinė plokštė;
1x viršutinė plokštė;
1x M2x4 mm varžtas apvalia galvute;
2x M3x6 mm varžtai apvalia galvute;
1x M2 šešiakampė veržlė;
2x M3x8 mm varžtai apvalia galvute;
2x M3x6 mm varžtai plokščia galvute;
2x M3x10 mm varžtai plokščia galvute;
4x M3x14 mm varžtai plokščia galvute;
4x M3x25 mm statramsčiai;
1x TPU kameros laikiklis;
1x „Shark Fin“ TPU detalė;
1x TPU VTX antenos laikiklis;
1x neslystantis akumuliatoriaus kilimėlis;
1x 16×250 mm akumuliatoriaus dirželis.
