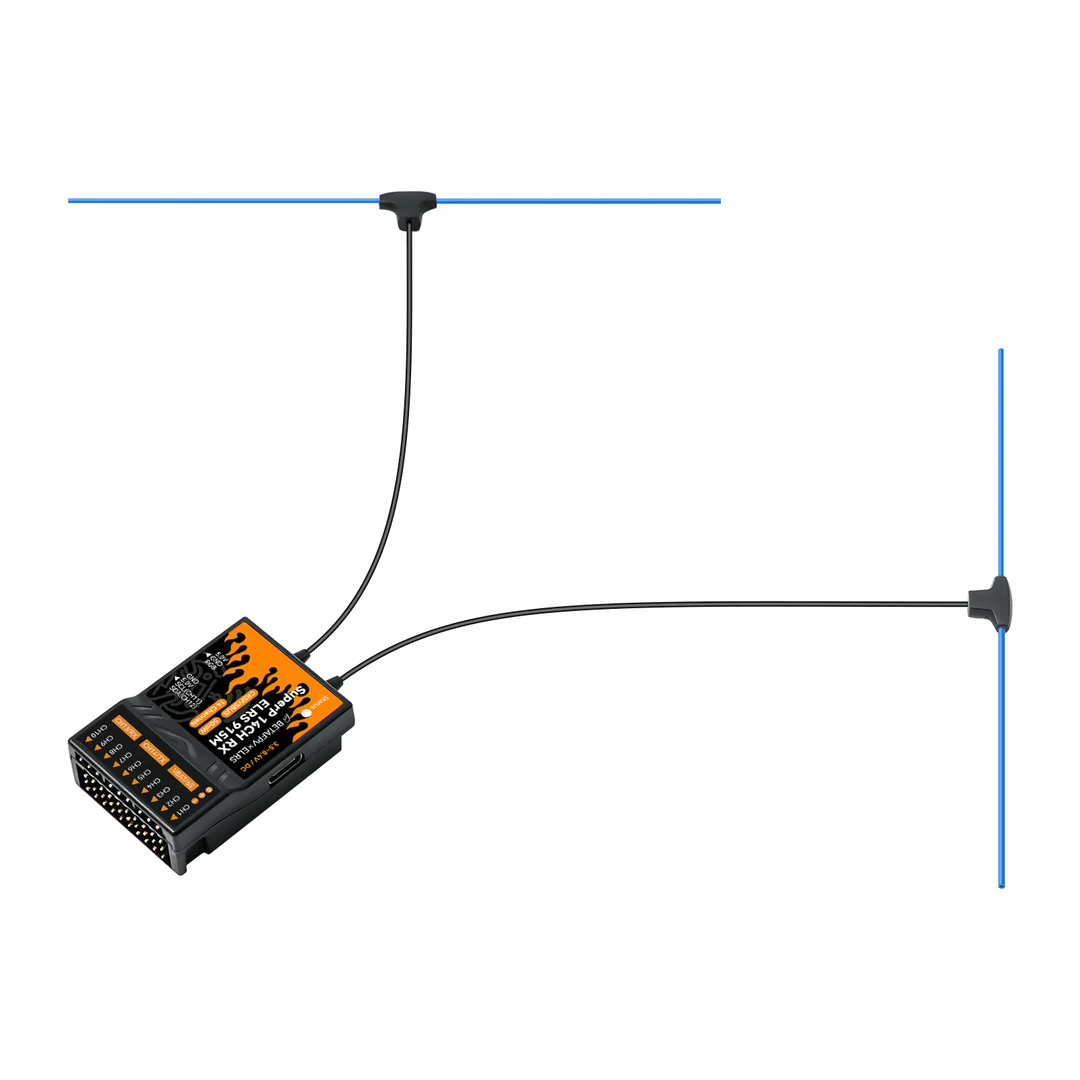

BETAFPV SuperP 14CH Diversity Receiver ELRS 2.4GHz
€39,99
SuperP imtuvas buvo sukurtas ne tik ilgo nuotolio skrydžiams ir aerofotografijai, bet taip pat lėktuvams, sraigtasparniams, RC automobiliams ir RC valtims.
1 – 2 d. d.
Turime
SuperP 14CH diversifikuotas imtuvas buvo sukurtas ne tik ilgo nuotolio skrydžiams ir aerofotografijai, bet taip pat tinka lėktuvams, sraigtasparniams, RC automobiliams, valtimis ir kt. Jis turi TCXO osciliatorių, dvi antenas, dvigubą imtuvo grandinę ir „Plug-N-Play“ prievadus. Be to, šis imtuvas palaiko 14 kanalų, prie kurių galima prijungti išorinį barometrą, RGB šviesos juostą ir kitus išorinius jutiklius, kurie šiuo metu yra rinkoje
Savybės:
• 14 PWM kanalų – leidžia prijungti iki 14 servo variklių, užtikrinant sudėtingesnę ir tikslesnę valdymo sistemą. Taip pat palaikomi išoriniai jutikliai (pvz., barometras, srovės jutiklis ir kt.);
• Tikras diversifikuotas imtuvas – dviejų pilnų RF imtuvo grandinių (dual SX1280/SX1281 arba dual SX1276) dėka signalas išlieka stabilus net sudėtingomis sąlygomis;
• Įmontuotas TCXO osciliatorius – užtikrina itin tikslų dažnį net ekstremaliose temperatūrose, todėl išvengiama signalo svyravimų esant karščiui ar šalčiui;
• Dvi antenos – suteikia kryptingą ir omnidirekcinį signalą, todėl rekomenduojama antenas montuoti atskirai ir vertikaliai, kad būtų pasiektas geriausias ryšys;
• Failsafe funkcija – apsaugo RC modelius nuo nekontroliuojamo veikimo praradus ryšį;
• Type-C USB jungtis – leidžia patogiai atnaujinti programinę įrangą. „Plug-N-Play“ dizainas užtikrina lengvą naudojimą;
• 2.4GHz pasižymi didesniu jautrumu ir kryptingumu.
Specifikacija:
• Modelis: BETAFPV SuperP 14CH Diversity Receiver | ELRS 2.4GHz/915MHz/868MHz;
• MCU: ESP32 Pico D4 + 2SX1280/SX1281 + 2AT2401C (2.4GHz);

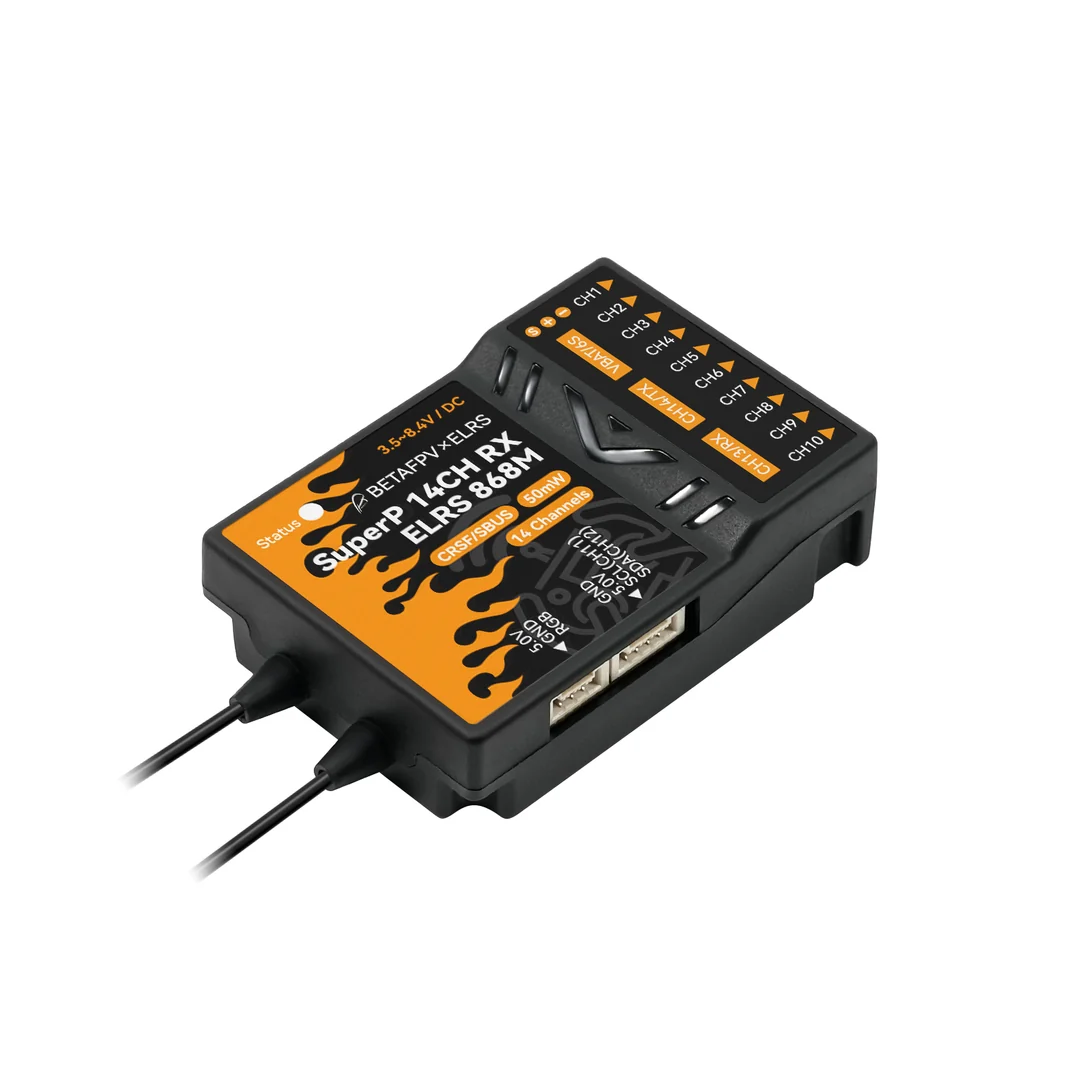

• MCU (915/868MHz versija): ESP32 Pico D4 + 2*SX1276
• Telemetrijos galia: 20dBm/100mW (2.4GHz);
• Nominali srovė: 180mA@5V (2.4GHz);
• Svoris: 15.5g (2.4GHz);
• Programinės įrangos versija: ExpressLRS V3.3.0;
• Serijinio išvesties protokolas: PWM, CRSF arba SBUS;
• Antenos tipas: 2* IPEX MHF 1 antenos;
• Matmenys: 46.9mm x 32.7mm x 14.6mm;
• Įvesties įtampa: 3.5V–8.4V DC;
• PWM kanalai: 14 kanalų;
• Pritaikymas: Dronai, lėktuvai, sraigtasparniai, RC automobiliai, RC valtys ir kt..
Norint užtikrinti optimalų ryšį, rekomenduojama antenas montuoti vertikaliai ir kuo toliau viena nuo kitos.
Šis imtuvas yra sukurtas remiantis BETAFPV SuperD True Diversity Receiver ir Micro Receiver modeliais, perimant geriausias jų savybes. Jis turi 14 PWM kanalų, dvi antenas, dvigubą imtuvo grandinę, TCXO osciliatorių, bei I2C prievadą išoriniams jutikliams. Be to, 3 kontaktų prievadas skirtas RGB šviesos juostai.
Palyginimas su kitais BETAFPV imtuvais
| SuperP RX | Micro RX | SuperD RX | |
| Svoris | 15.5g (2.4GHz), 15.8g (915/868MHz) | 3.5g(2.4GHz) | 1.1g (2.4GHz), 1.2g (915/868MHz) |
| Antena | IPEX MHF 1 Antenna | IPEX MHF1 + T antenna | IPEX MHF1 + T antenna |
| PWM kanalai | 14 CH | 5 CH | – |
| Dažnis | 2.4GHz ISM, 915MHz (FCC), 868MHz (EU) | 2.4GHz ISM | 2.4GHz ISM, 915MHz (FCC), 868MHz (EU) |
| Telemetrija | 100mW(2.4GHz), 50mW(915/868MHz) | 17mW(2.4GHz) | 100mW(2.4GHz), 50mW(915/868MHz) |
| Protokolas | PWM, CRSF or SBUS | PWM, CRSF | CRSF |
| Įvesties įtampa | 3.5~8.4V | 5~9V | 5V |
| Battery Voltage Detector | 1-6S | 1-6S | – |
| Palaikoma įranga | Barometer(SPL06) | – | – |
| Modelio tipas | Fixed-wing aircraft, Helicopter, RC Cars, RC Boats | Fixed-wing aircraft, Helicopter, RC Cars, RC Boats | FPV Drone, Fixed-wing aircraft |
TCXO (Temperatūros kompensuotas kristalų osciliatorius) užtikrina itin tikslų dažnį net ekstremaliomis sąlygomis. Tai leidžia SuperP 14CH RX veikti stabiliai net esant stipriai kaitrai ar šalčiui.
Diagrama
| RGB spalva | Būsena | Aprašymas |
| Vaivorykštė | Išblukimo efektas | Įjungimas |
| Žalia | Lėtas mirksėjimas | WIFI atnaujinimo režimas |
| Raudona | Greitas mirksėjimas | RF mikroschema neaptikta |
| Oranžinė | Dvigubas mirksėjimas | Susiejimo režimas |
| Oranžinė | Trigubas mirksėjimas | Prisijungta, bet neatitinka modelio suderinamumo konfigūracijos |
| Oranžinė | Lėtas mirksėjimas | Laukiama prisijungimo |
| Priisjungta | Spalva nurodo paketų perdavimo greitį |
Toliau pateiktame paveikslėlyje parodyta 2,4 GHz versijos RGB šviesos spalva, atitinkanti paketų spartą:
Svarbu:
F1000 ir F500 – paketų dažniai FLRC režime, suteikiantys greitesnę moduliaciją ir mažesnę delsą, tačiau trumpesnį veikimo atstumą nei įprastas LoRa režimas. Šis režimas tinkamas lenktynininkams;
D500 ir D250 – paketų dažniai DVDA (Deja Vu Diversity Aid) režime. DVDA veikia F1000 dažniu iš FLRC režimo, tačiau siunčia tą patį duomenų paketą kelis kartus, siekiant užtikrinti geresnį ryšį esant trikdžiams;
D500 – tas pats paketas siunčiamas 2 kartus;
D250 – tas pats paketas siunčiamas 4 kartus;
D50 – išskirtinis ELRS 900M režimas, paketus siunčiantis 4 kartus pakartotinai 200Hz LoRa režimu. Jo priėmimo atstumas prilygsta 200Hz režimui;
100Hz Full – režimas, leidžiantis pasiekti 16 kanalų pilnos raiškos išvestį 200Hz LoRa paketų perdavimo dažniu. Jo priėmimo atstumas prilygsta 200Hz.
Prievadų konfiguracija:
1. Prisijungimas prie konfigūracijos puslapio per WiFi režimą:
2. Įjunkite imtuvą ir laukite 60 sekundžių, neprisijungus prie jokio siųstuvo.
3. Kai RGB indikatorius pradeda lėtai mirksėti žaliai, reiškia, kad WiFi aktyvuotas.
4. Prisijunkite prie WiFi per telefoną ar kompiuterį (WiFi pavadinimas: ExpressLRS RX, slaptažodis: expresslrs).
5. Naršyklėje atidarykite adresą: http://10.0.0.1/hardware.html
6. Konfigūracijos puslapyje galima nustatyti PWM, CRSF, I2C prievadus.
Pastaba: Nekeiskite kitų funkcinių prievadų nustatymų.
| Pin | 13 | 15 | 2 | 0 | 4 | 9 | 10 | 5 |
| Main | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
| Second | ||||||||
| Pin | 18 | 23 | 19 | 22 | 3 | 1 | 21 | 36 |
| Main | CH9 | CH10 | CH11 | CH12 | CH13 | CH14 | RGB | VBAT |
| Second | SCL | SDA | RX | TX | ||||
| Third | SBUS |
• VBAT – akumuliatoriaus įtampos aptikimo prievadas, palaikantis 1–6S akumuliatoriaus įtampos aptikimą.
• CRSF režime – CH13 tampa RX, CH14 tampa TX.
• SBUS režime – CH13 nenaudojamas, CH14 tampa SBUS.
• I2C režime – CH11 yra SCL, CH12 yra SDA.
Susiejimo procedūra (Binding)
SuperP 14CH imtuvo numatytoji programinė įranga naudoja ExpressLRS V3.3.0 protokolą ir neturi iš anksto nustatyto susiejimo frazės. Siųstuvo modulis turi būti ExpressLRS V3.0.0 ar naujesnės versijos.
Susiejimo žingsniai:
1. Įjunkite ir išjunkite imtuvą 3 kartus, laukdami 2 sekundes tarp kiekvieno įjungimo/išjungimo;
2. Kai indikatorius greitai sumirksi oranžine spalva du kartus iš eilės, įrenginys yra susiejimo režime;
3. Įjunkite siųstuvo susiejimo režimą ir prijunkite prie imtuvo;
4. Kai indikatorius tampa pastovios spalvos, susiejimas baigtas.
Pastaba: Po sėkmingo susiejimo, ateityje įrenginiai prisijungs automatiškai.
FailSafe ir kanalų išvesties nustatymai
1. Įjunkite imtuvą ir laukite 60 sekundžių neprisijungus prie nuotolinio valdymo pulto.
2. Kai RGB indikatorius pradeda lėtai mirksėti žaliai, WiFi aktyvuotas.
3. Prisijunkite prie WiFi (ExpressLRS RX, slaptažodis: expresslrs).
4. Naršyklėje atidarykite adresą: http://10.0.0.1 ir eikite į modelio puslapį.
Failsafe nustatymai:
• Failsafe reikšmė leidžia nustatyti servų padėtį ryšio praradimo atveju;
• Nespauskite „Reverse“! Jei pasirinksite „750us“, failsafe reikšmė turi būti padalinta per pusę;
• Jei failsafe reikšmė viršija 1500, režimas automatiškai perjungiamas į On/Off režimą.
Kanalų išvesties nustatymai:
Išskleidžiamajame meniu pasirinkite norimą režimą:
• 50–400Hz – PWM signalo dažnis
• 10KHzDuty – skirtas mikro variklių valdymui
• ON/OFF – aukšto arba žemo lygio išvestis
• Serial TX/RX – nuoseklus duomenų perdavimas
I2C/CRSF/SBUS išvesties nustatymai:
• I2C režimas – CH11 nustatyti kaip I2C SCL, CH12 kaip I2C SDA.
• CRSF/SBUS režimas – CH13 kaip Serial RX, CH14 kaip Serial TX.
1. Pasirinkite serijinį protokolą (CRSF, SBUS, SUMD, DJI RS Pro, HoTT Telemetry);
2. Nustatykite baud rate (išskyrus SBUS protokolą);
3. Spauskite „SAVE&REBOOT“, kad užbaigtumėte nustatymus.
Pastaba:
• CRSF režime – CH13 tampa RX, CH14 tampa TX.
• SBUS režime – CH13 neturi išvesties, CH14 tampa SBUS.
Komplektacija:
1x BETAFP SuperP 14CH Diversity Receiver (2.4GHz);
2x 150mm monopolinės antenos (2.4GHz);
1x GH2.0 3-Pin kabelis;
1x GH2.0 4-Pin kabelis;
1x Y skirstytuvas servo varikliams;
1x Įtampos testavimo kabelis;
1x Vartotojo vadovas.
