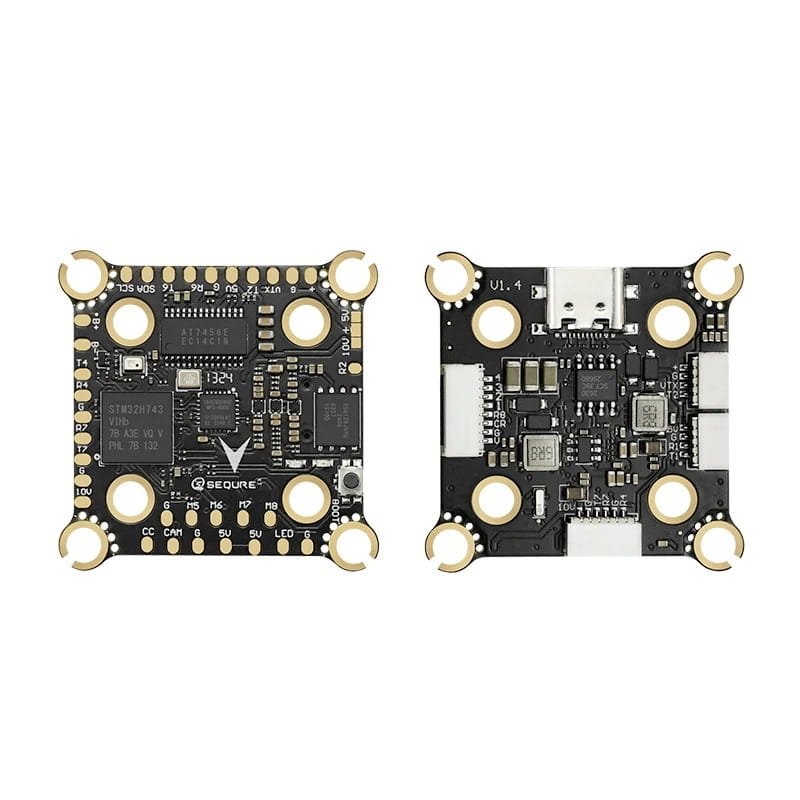

SEQURE H743 & E70 G2 FC MPU6000 70A 128K ESC 4-8S Stack

Savybės:

FC:

• Įrengtas aukšto našumo STM32H743 procesorius, kurio veikimo dažnis siekia iki 480 MHz, todėl užtikrinamas greitas valdymo atsakas;
• Naudojamas MPU6000 giroskopas, kuris leidžia tiksliai nustatyti judesius ir užtikrina stabilų valdymą;
• SEQURE H743 turi integruotą barometrą, OSD ir 16 MB talpos „black box“, kuri efektyviai įrašo skrydžio duomenis;
• Numatyti 6 UART prievadai;
• Gali valdyti iki 8 variklių, todėl lengvai galima sukurti X8 konfigūraciją;
• Įrengtas kištukine jungtimi ir dviem BEC išėjimais. FC tiekia nepriklausomą 10 V įtampą, leidžiančią DJI O3 / O4 / O4 Pro ir analoginį VTX prijungti tiesiogiai;
• Palaiko plačią 4–8S LiPo įtampos įvestį.

ESC:

• STM32G071 aukšto našumo procesorius, palaiko AM32 firmware, 2–8S plati įtampos įvestis, 70 A nuolatinė srovė vienam kanalui, pikinė srovė iki 150 A;
• Integruotas srovės matuoklis (galvanometras), palaiko telemetrijos grąžinimą ir realiu laiku perduoda variklio greičio, temperatūros, srovės ir kitus duomenis;
• Aukštos kokybės didelės galios MOSFET tranzistoriai užtikrina labai efektyvų energijos konvertavimą, mažina nuostolius ir prailgina skrydžio laiką;
• Daugiasluoksnė PCB su storu vario sluoksniu padidina atsparumą didelėms srovėms, gerina šilumos išsklaidymą ir patikimumą esant apkrovai;
• Tikslus perjungimo intervalų valdymas pagreitina ESC reakciją, suteikia sklandų ir tikslų valdymą;
• PWM dažnis 16–128 kHz, optimizuotas grandinės dizainas padeda išvengti sinchronizacijos praradimo;
• Naujoviškas dizainas su įstrižais litavimo kontaktais, todėl variklių laidai išdėstomi tvarkingiau ir saugiau.

Specifikaicja:

FC:

• Modelis: SEQURE H743;
• Procesorius: STM32H743;
• Giroskopas: MPU6000;
• Barometras: BMP280 / DPS310 / DPS368;
• OSD lustas: AT7456E;
• „Black Box“ atmintis: 16 MB;
• Programinės įrangos tipas: Betaflight (numatyta pagal nutylėjimą), INAV, ArduPilot;
• Programinės įrangos pavadinimas: SEQUREH7;
• Įėjimo įtampa: 4–8S LiPo / LiHV;
• BEC išėjimas: 5 V / 2.5 A, 10 V / 2 A;
• UART jungtys: 6;
• Valdomi varikliai: M1–M8 (iki 8 variklių);
• LED palaikymas: WS2812 LED juosta;
• Garsinis signalizatorius (buzzer): palaikomas;
• ESC telemetrija: RX8;
• USB jungtis: Type-C;
• Montavimo skylių atstumas: 20 x 20 mm (Φ4 mm) / 30.5 x 30.5 mm (Φ4 mm);
• Produkto dydis: 36.5 x 36.5 x 6 mm;
• Produkto svoris: 7.5 g.

ESC:

• Modelis: E70 G2;
• Procesorius: STM32G071;
• Programinės įrangos versija: AM32;
• PWM dažnis: 16 kHz – 128 kHz;
• Darbinė įtampa: 2–8S LiPo / LiHV;
• Duolatinė srovė: 70 A;
• Pikinė srovė: 150 A;
• Palaikomi protokolai: DShot600 / DShot300 / DShot150, Oneshot, Multishot, PWM;
• Telemetrijos grąžinimas: taip;
• Srovės matuoklis (galvanometras): taip;
• BEC: nėra;
• Montavimo skylių atstumas: 30.5 x 30.5 mm (Φ4 mm / M3);
• Produkto dydis: 45.5 x 42.5 x 6 mm;
• Produkto svoris: 17.5 g.

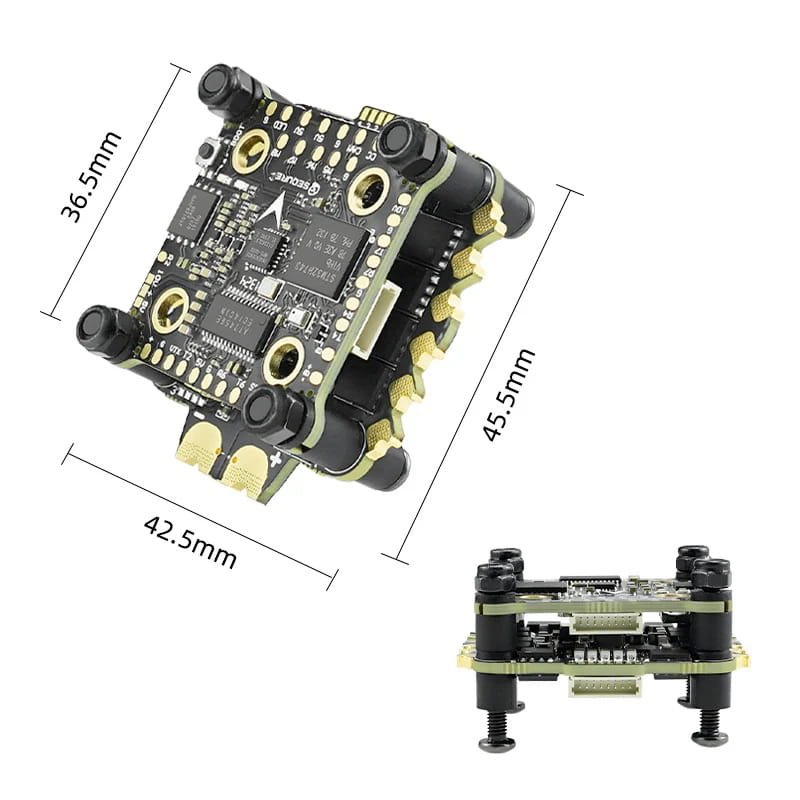

Išmatavimai:

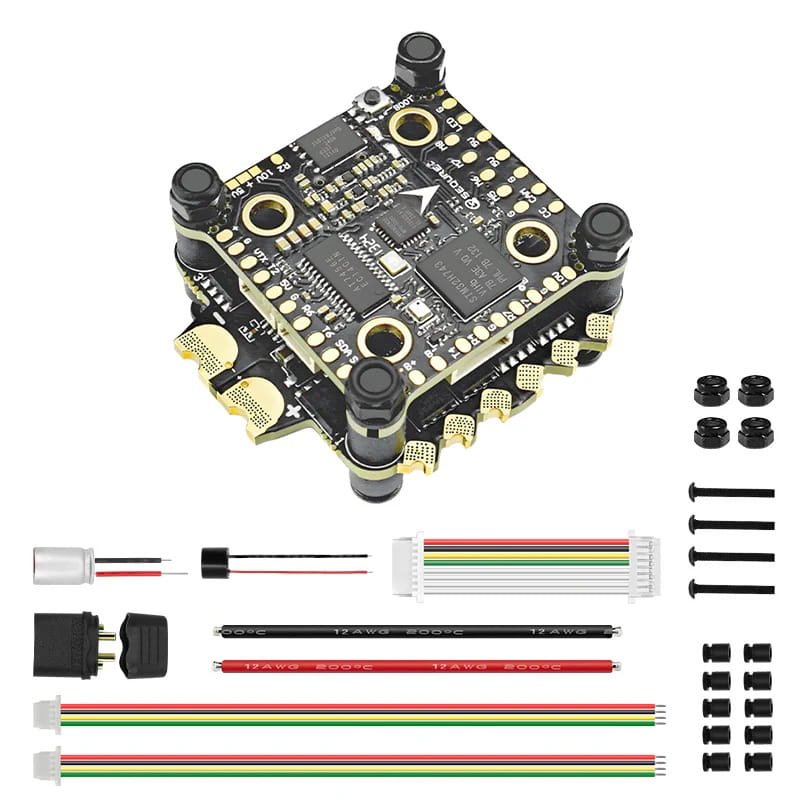

Komplektacija:

1x SEQURE H743 FC;
1x E70 G2 4IN1 ESC;
1x 30AWG 40 mm atvirkštinis dvigubos galvutės SH1.0-8P plokščias kabelis;
1x 30AWG 100 mm vienos galvutės SH1.0-4P plokščias kabelis;
1x 60 mm ilgio 12095 5V buzzer (garsinis signalizatorius);
10x M3 x 8 mm silikoninės antivibracinės poveržlės (juodos);
2x 12AWG 100 mm maitinimo kabelis;
1x XT60H-M juoda „male“ jungtis;
1x 35 V 680 µF kietasis kondensatorius;
4x M3 x 25 mm varžtai;
4x M3 įvorinės veržlės.

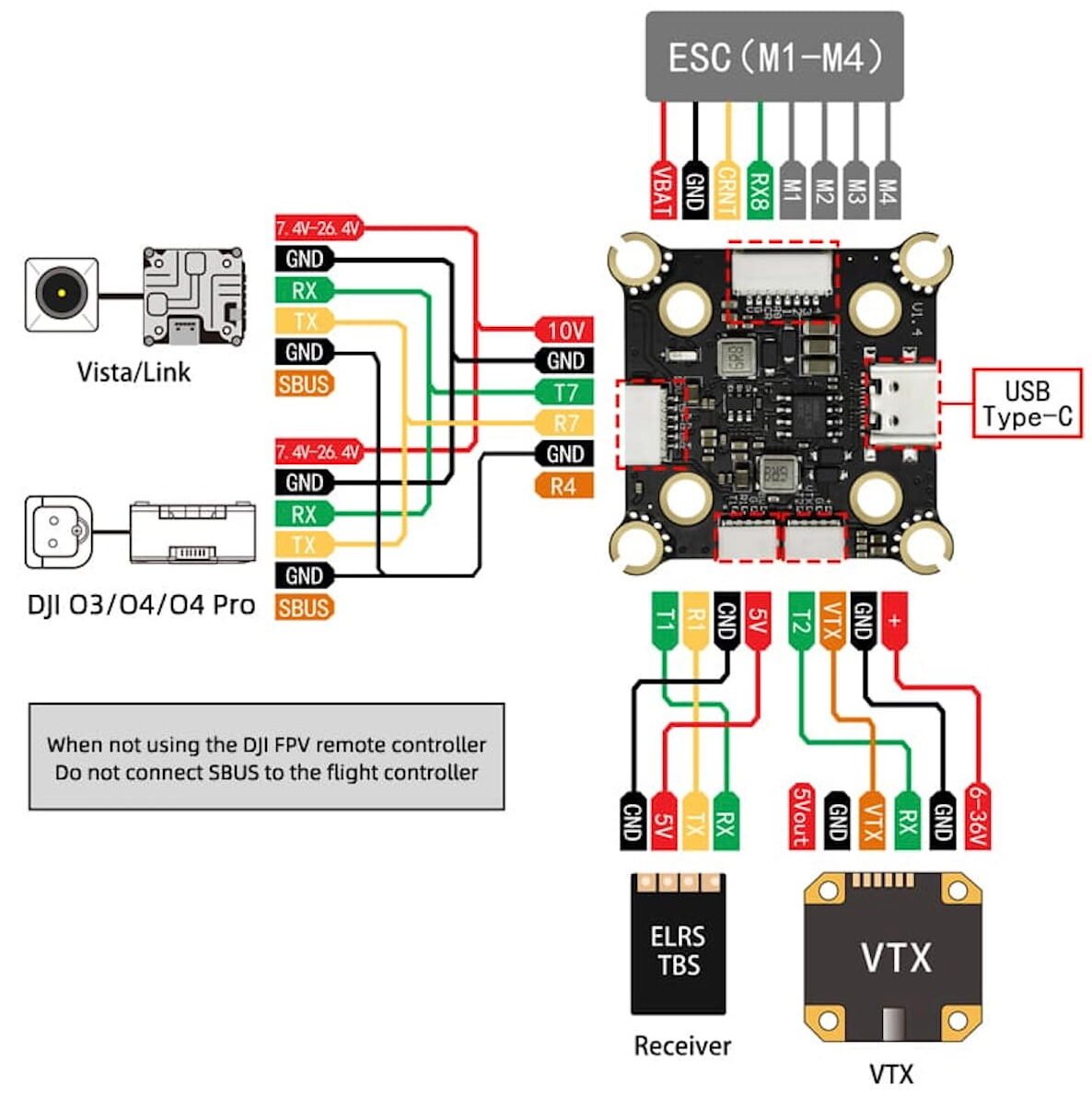

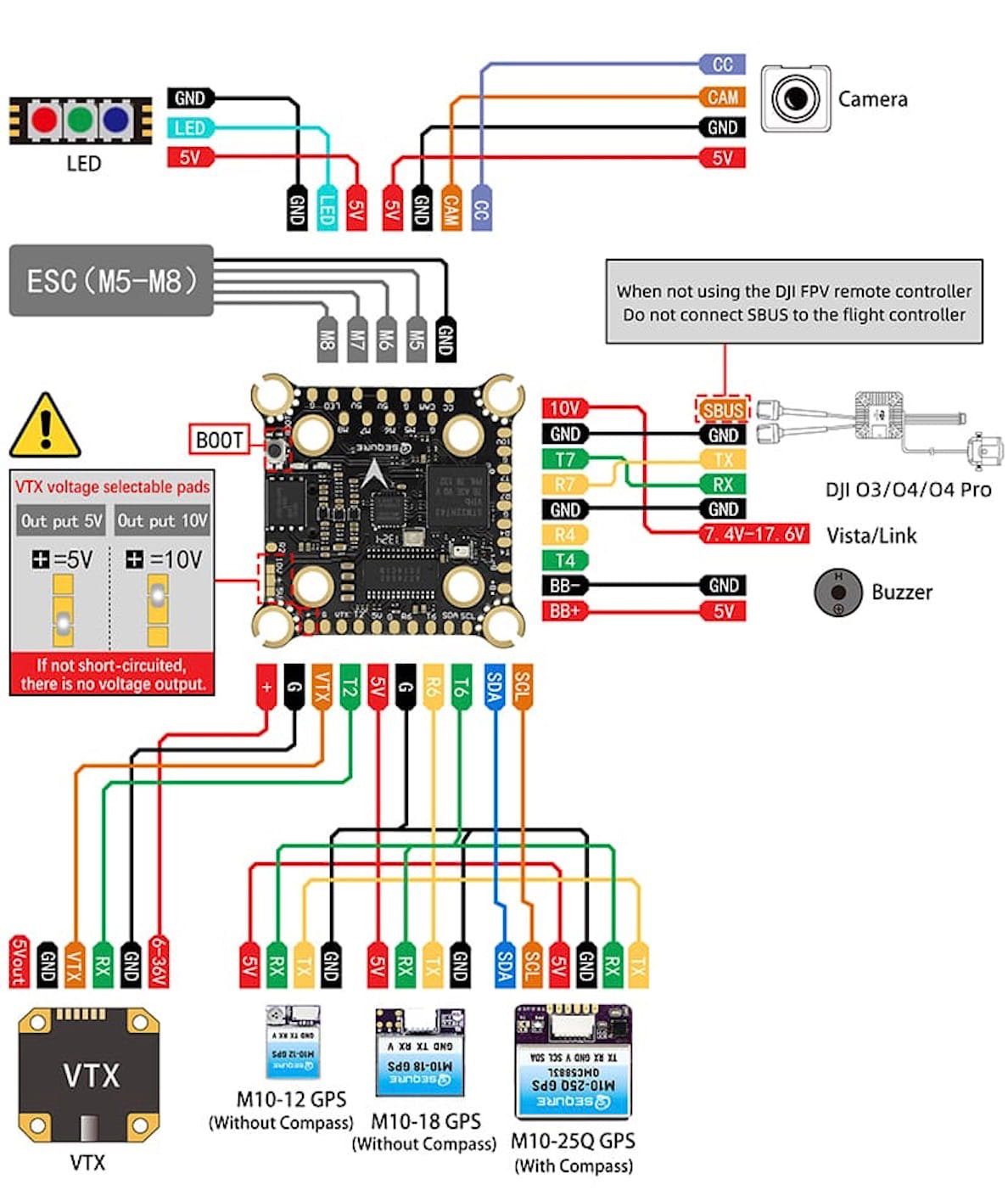

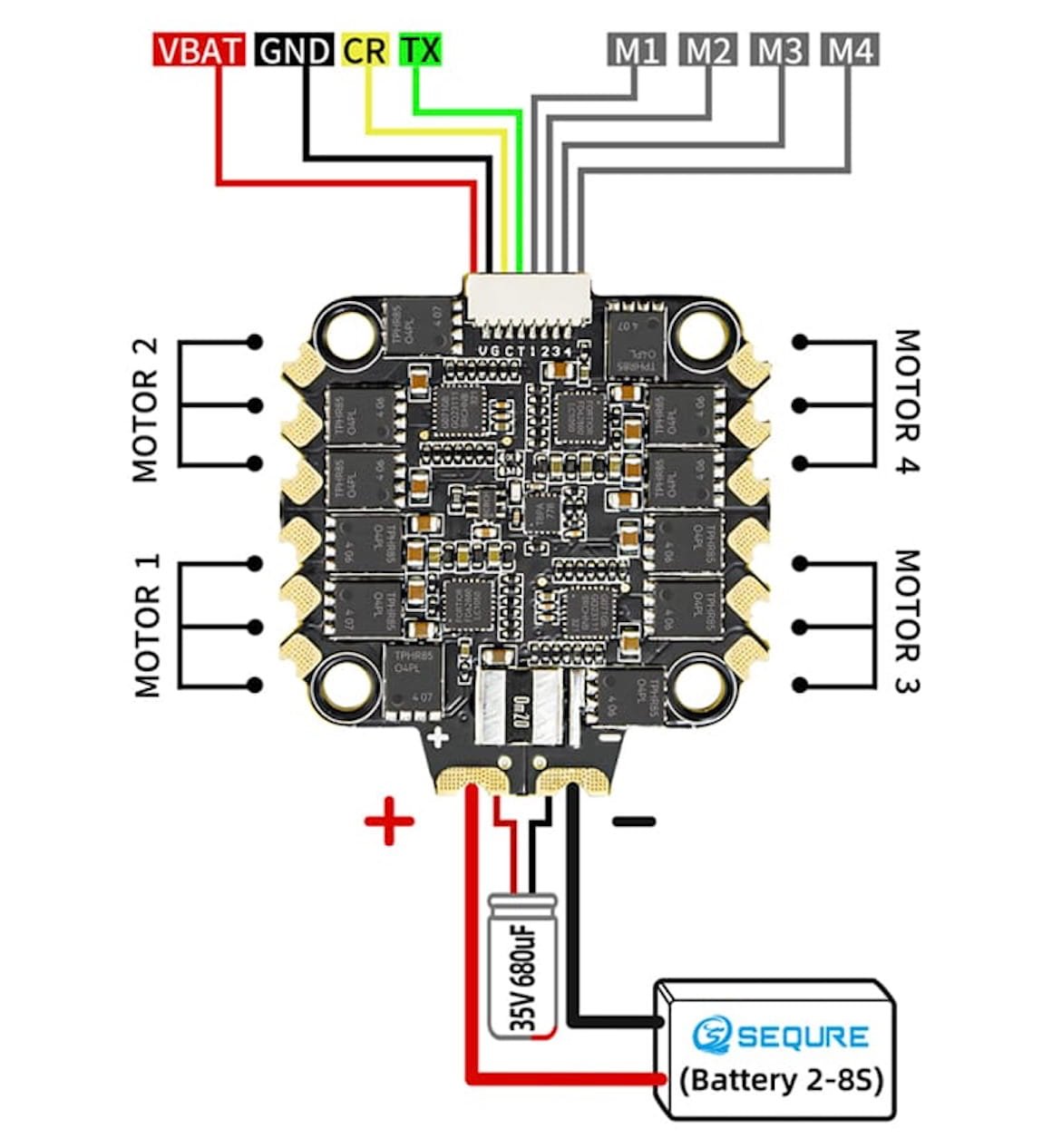

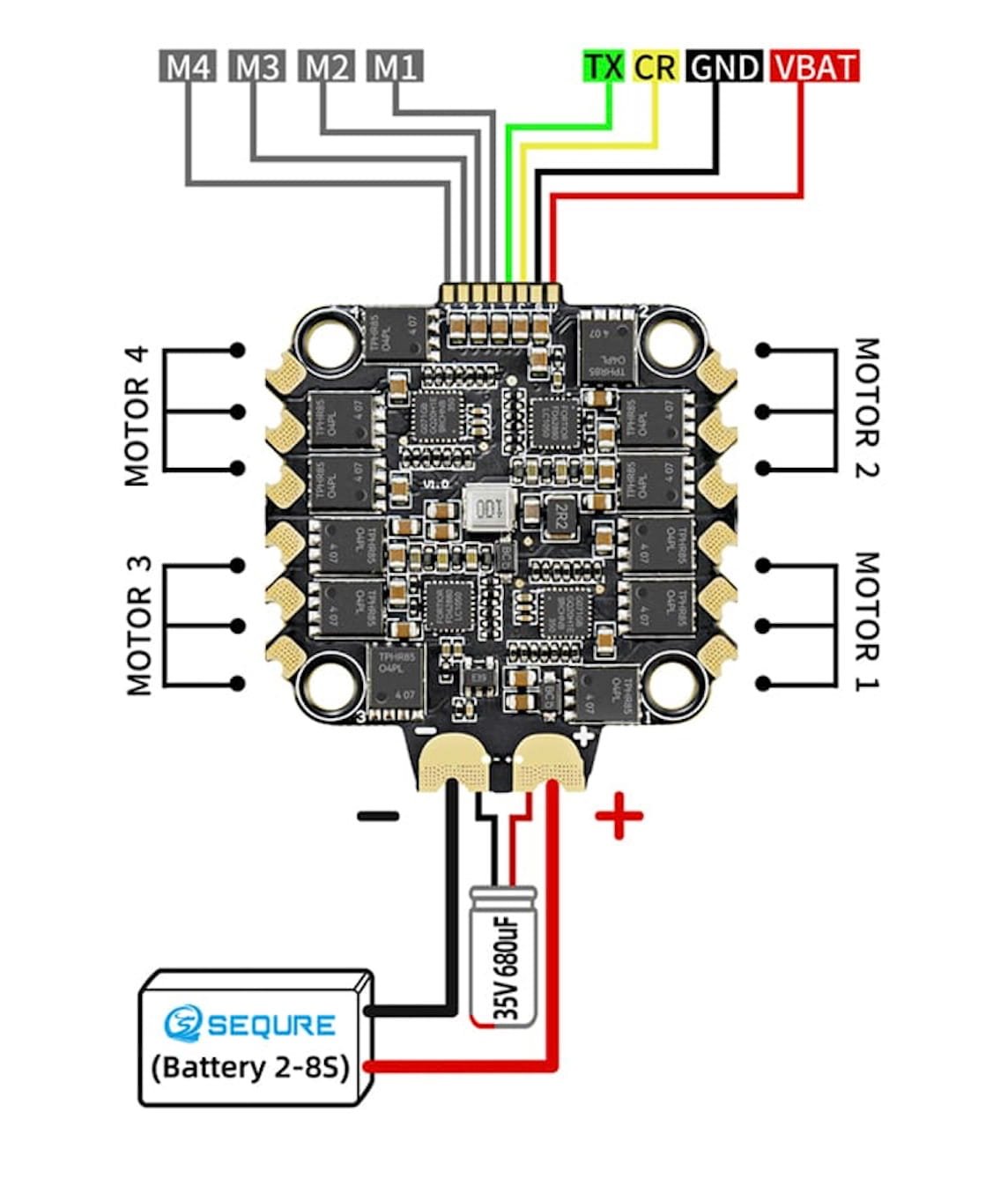

Sujungimas/Schema:
