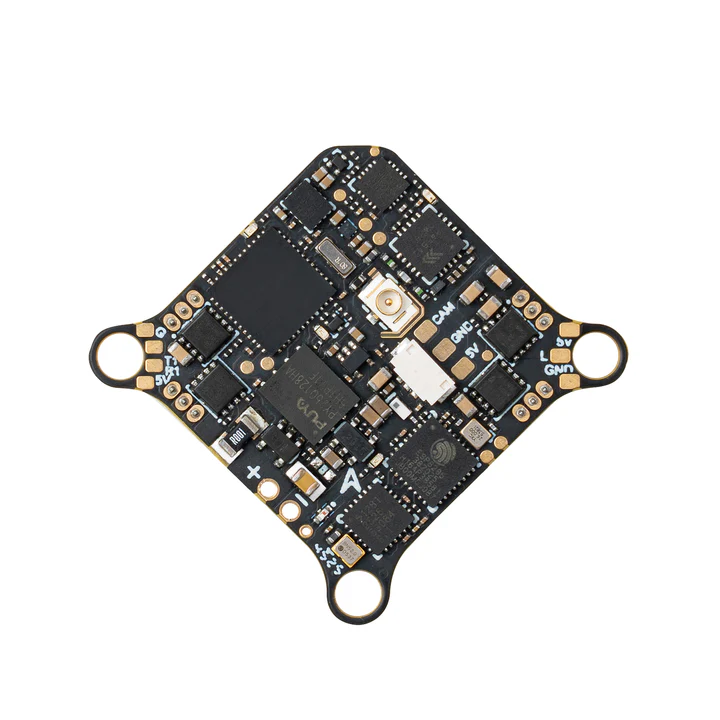

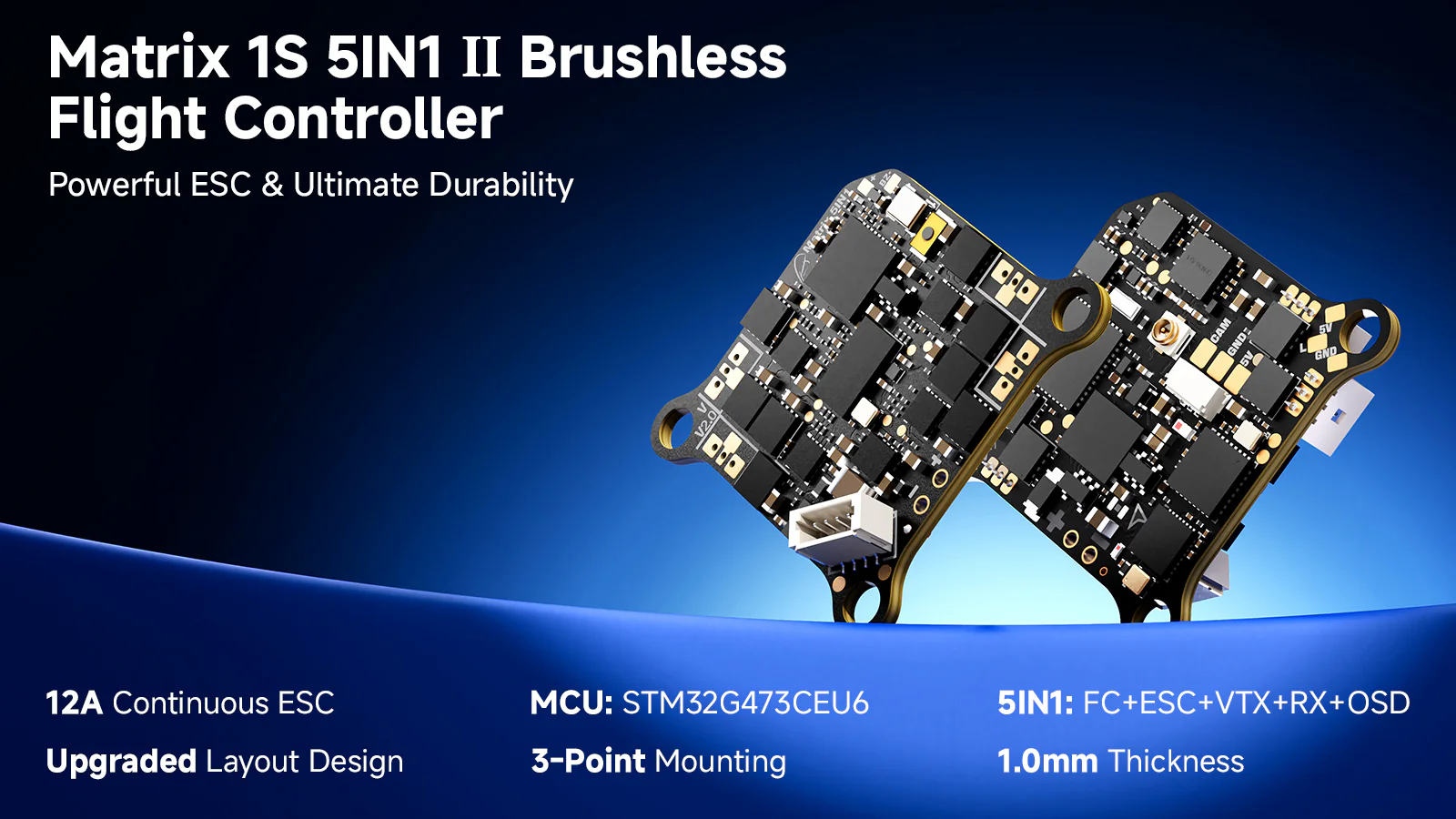

BETAFPV Matrix 1S Brushless Flight Controller (5IN1 II)

Matrix 1S 5IN1 II Brushless Flight Controller – tai naujos kartos skrydžio valdiklis, sukurtas pilotams, kurie nesutinka su kompromisais. Tobulindamas pasiteisinusį „viskas viename“ dizainą, BETAFPV  siūlo ženklų našumo ir patvarumo šuolį. Pajuskite 12A nuolatinės srovės ESC galią, avarijoms atsparų 3 taškų tvirtinimo patikimumą ir surinkimo lankstumą – galima rinktis Plug & Play arba DIY versijas. Tai patvarus, didelės galios pagrindas reikliausiems jūsų 1S whoop dronų projektams.

Savybės:

• „Viskas viename“ integracija: viename kompaktiškame įrenginyje sujungti FC, ESC, OSD, nuoseklusis ELRS 2.4GHz RX imtuvas ir 5.8GHz 400mW VTX siųstuvas;
• Patobulintas 12A nuolatinės srovės ESC: užtikrina 12A nuolatinę srovę (18A pikinę), skirtą galingai traukai;
• Padidintas patvarumas: turi tvirtą 3 taškų montavimo sistemą ir 1,0 mm storio PCB plokštę, kuri sugeria smūgius avarijų metu ir apsaugo pagrindinius komponentus;
• Lankstūs surinkimo variantai: siūlomos versijos be litavimo ir su litavimu, kad tiktų bet kokiam įgūdžių lygiui ar svorio poreikiui. Taip pat turi didesnius litavimo taškus lengvesniam ir patikimesniam pajungimui;
• Pažangūs pagrindiniai komponentai: sukurta naudojant galingą G473 procesorių, užtikrinantį tikslų valdymą lenktynėse ir sudėtinguose freestyle manevruose;
• Optimizuotas išdėstymas: patobulintas komponentų išdėstymas didina patvarumą ir bendrą patikimumą.

Specifikacija:

FC

• MCU: STM32G473CEU6;
• Giroskopas: ICM42688P;
• Blackbox atmintis: 16MB;
• Jutikliai: Įtampa ir srovė;
• BEC: 5V, maks. 3A;
• UART: UART 1, UART 2 (VTX), UART 3 (RX), UART 4;
• BetaFlight OSD: AT7456E;
• ESC: 12A nuolatinė srovė;
• RX: Serial ELRS 2.4GHz (V3.4.3);
• VTX: 5.8GHz, 48 kanalai, maks. 400mW;
• FC programinė įranga: Betaflight_4.5.3_BETAFPVG473_V2;
• USB jungtis: SH1.0-4Pin;
• Variklių jungtis: JST1.25;
• Baterijos jungtis: BT2.0;
• Tvirtinimo skylių dydis: 26mm x 26mm;

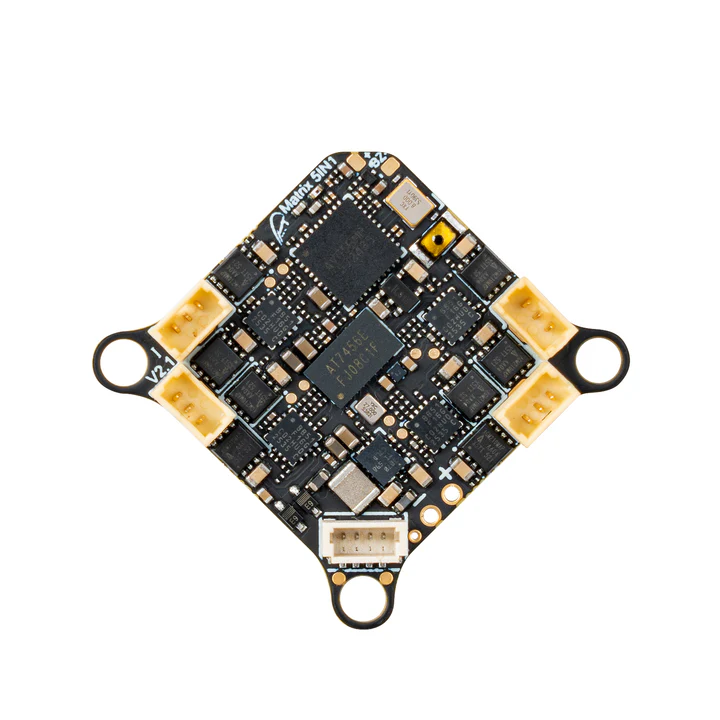

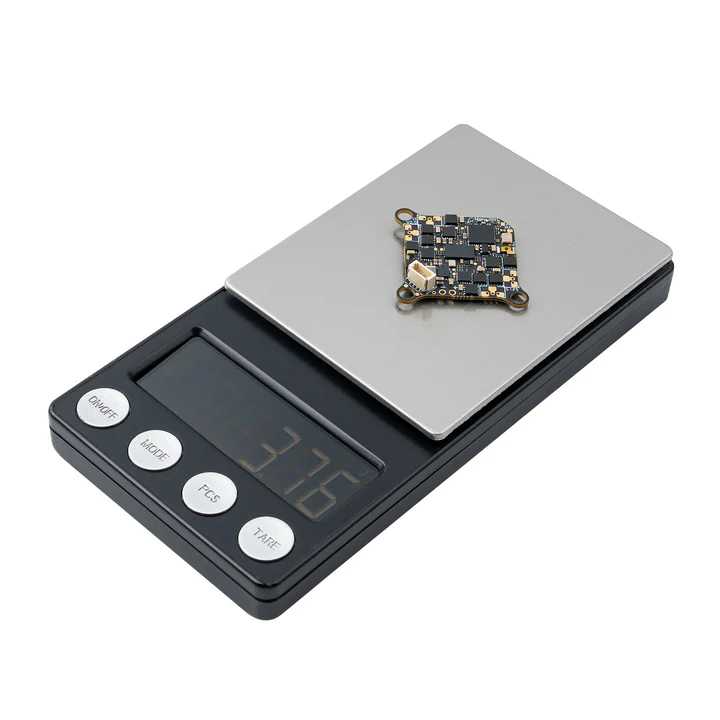

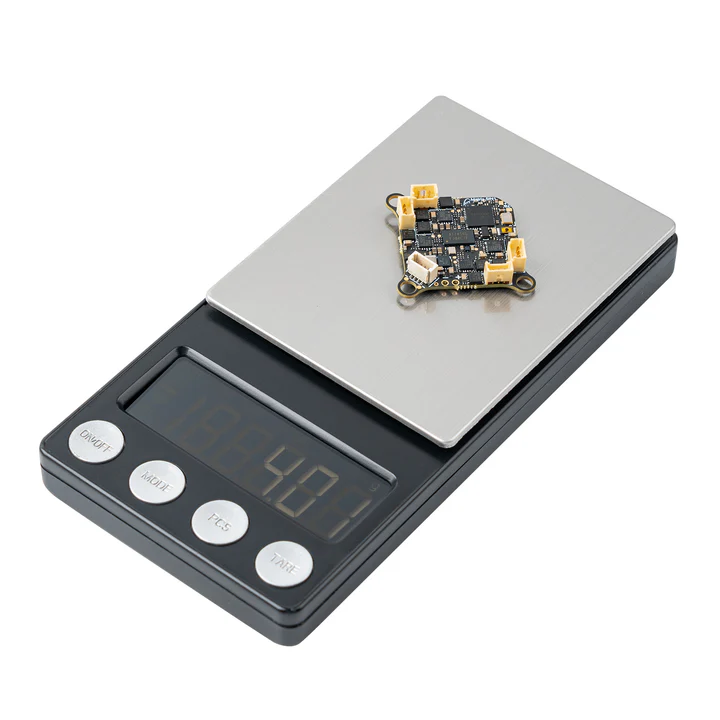

• Svoris: 4.1±0.1g (plokštė be litavimo), 3.76g (plokštė su litavimu).

ESC

• Maitinimo įvestis: 1S;
• Srovė: 12A nuolatinė, 18A pikinė;
• ESC programinė įranga: A_X_5_96KHz_V0.19.hex, skirta BB51 Bluejay firmware;
• Skaitmeninio signalo protokolai: DShot300, DShot600.

VTX

• Išėjimo galia: 25/100/200/400/PIT;
• Dažnis: 5.8GHz, 48 kanalai, su Raceband: 5658~5917MHz;
• Kanalo pasirinkimas: SmartAudio 2.0;
• Moduliacijos tipas: FM;
• Dažnio valdymas: PLL;
• Harmoninių trikdžių lygis: maks. -50 dBm;
• Dažnio stabilumas: ±100KHz (tip.);
• Dažnio tikslumas: ±200KHz (tip.);
• Kanalo nešančiojo signalo paklaida: ±1.5 dB;
• Antenos jungtis: 50 Ω;
• Darbinė temperatūra: -10℃ ~ 80℃.

Schema:

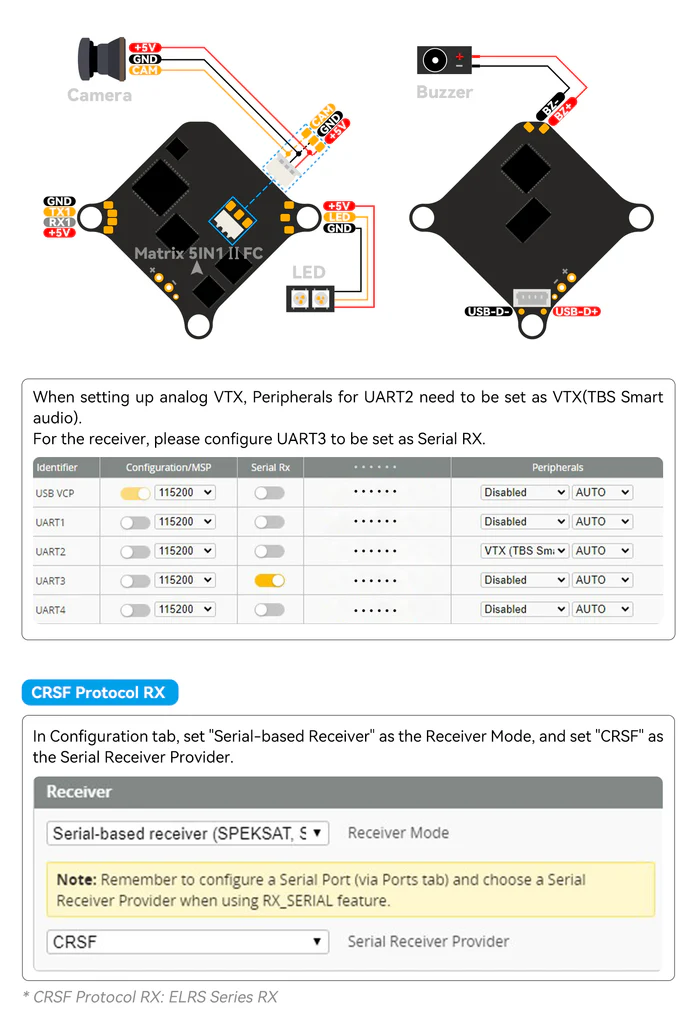

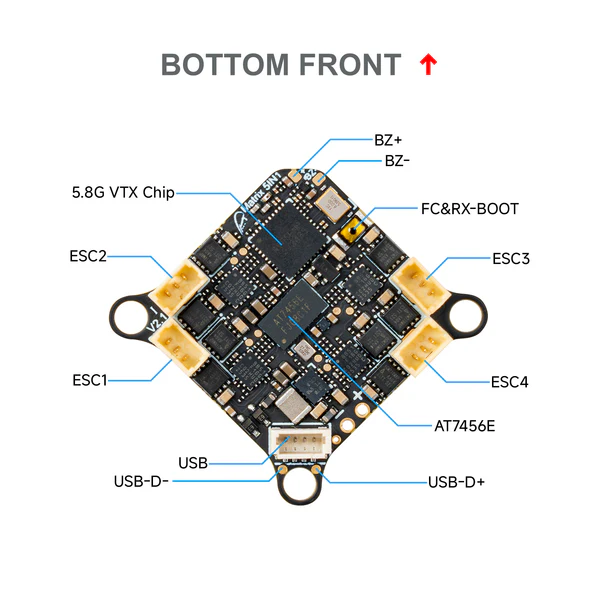

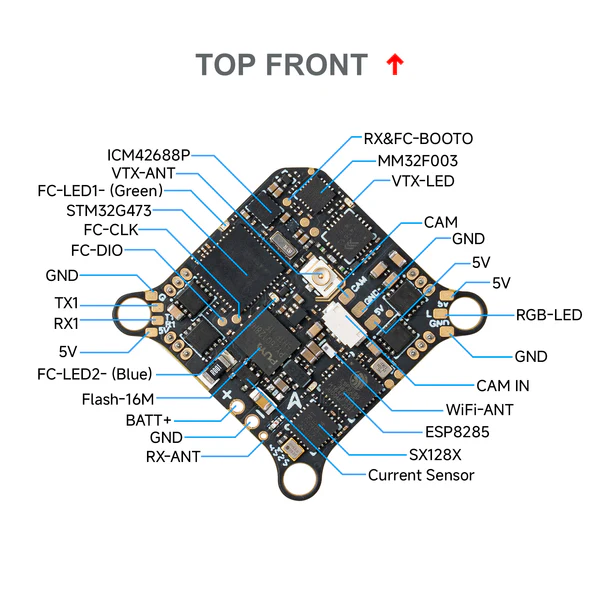

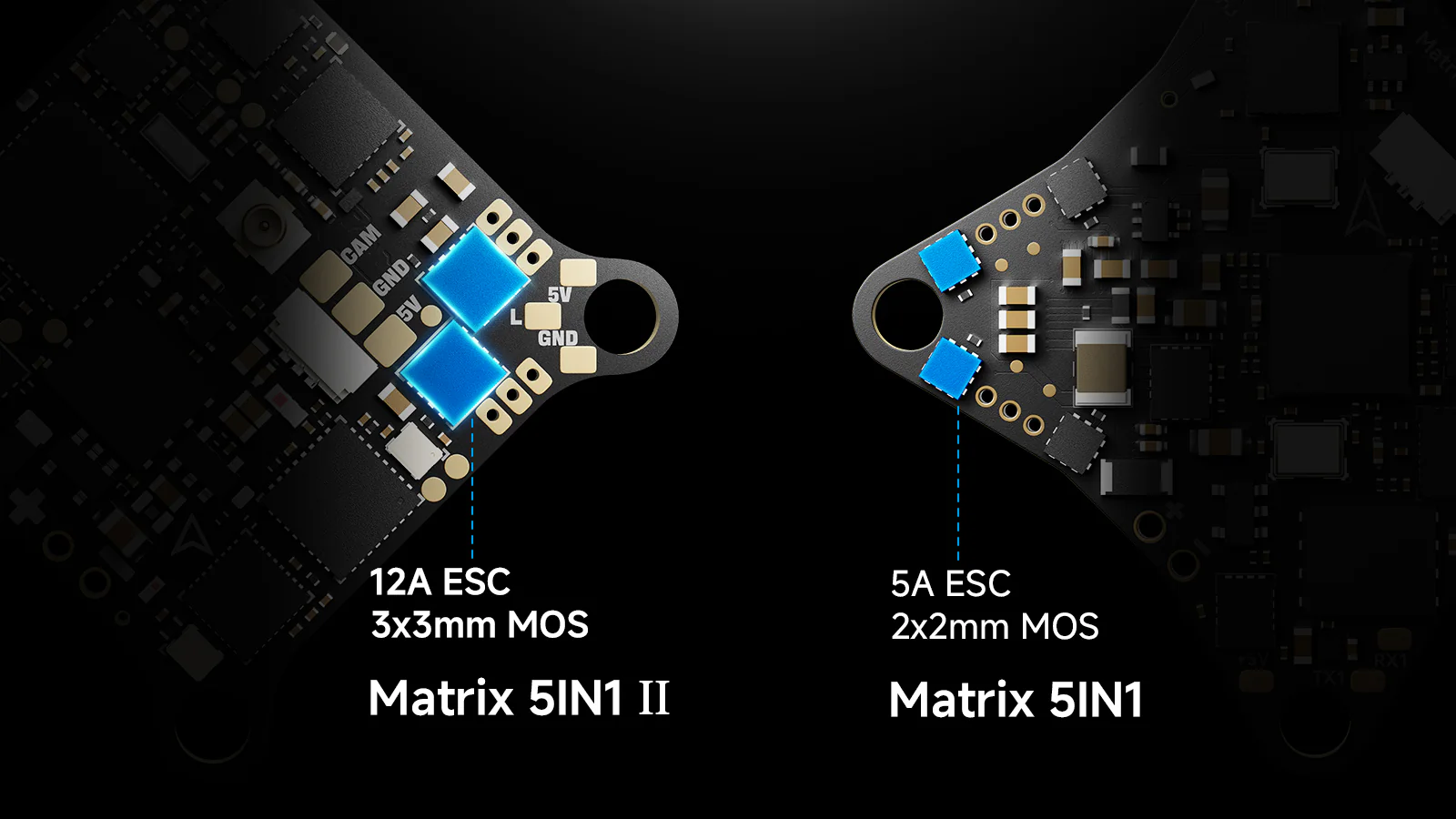

„Matrix 5IN1 II“ turi gerokai galingesnį ESC, kuris buvo patobulintas nuo 5A iki 12A (18A pikinės), kad atitiktų didelius 1S whoop dronų momentinės galios poreikius. Toks padidinimas pasiektas po kruopščių bandymų tiesiogiai plokštėje integravus 12 MOSFET tranzistorių. Kartu su paauksuotomis variklių jungtimis tai užtikrina geresnį laidumą ir efektyvesnį galios perdavimą, suteikiant stipresnę ir jautresnę trauką.

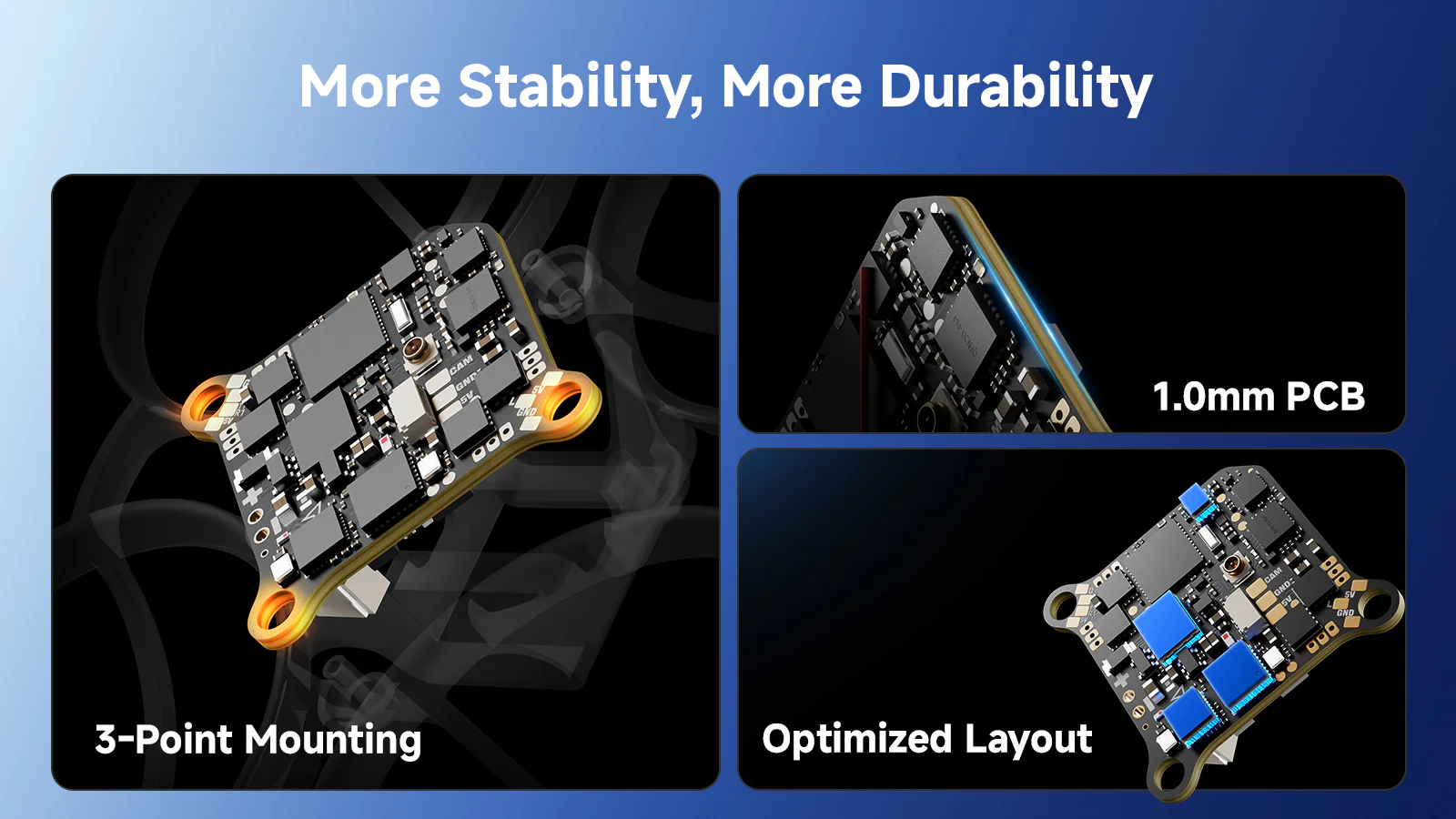

Sukurta atsižvelgiant į bendruomenės atsiliepimus dėl atsparumo avarijoms, ši plokštė dabar turi 3 taškų tvirtinimo sistemą. Toks sprendimas smūgio metu sukuria reikalingą amortizacinę erdvę, sumažina apkrovą pagrindiniams komponentams ir pažeidimų tikimybę sumažina net iki 80 %. Kartu su pastorinta 1,0 mm PCB plokšte ir optimizuotu komponentų išdėstymu, „Matrix 5IN1 II“ sukurta taip, kad atlaikytų stiprius smūgius ir rimtas avarijas.

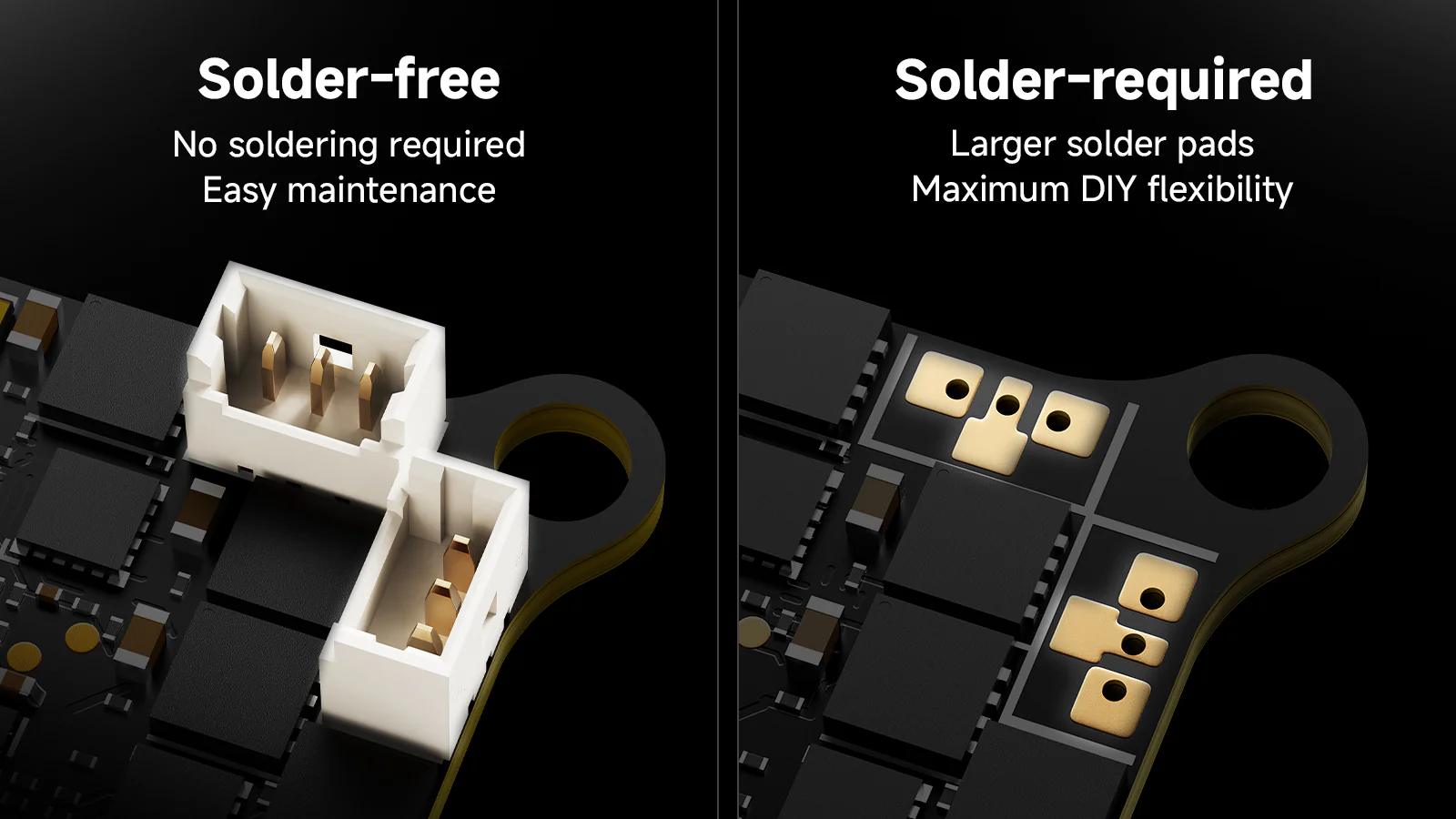

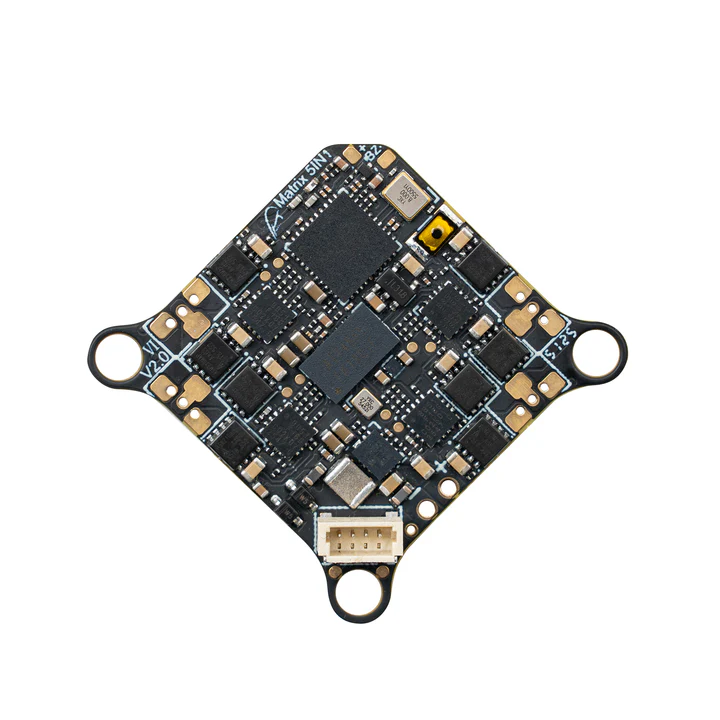

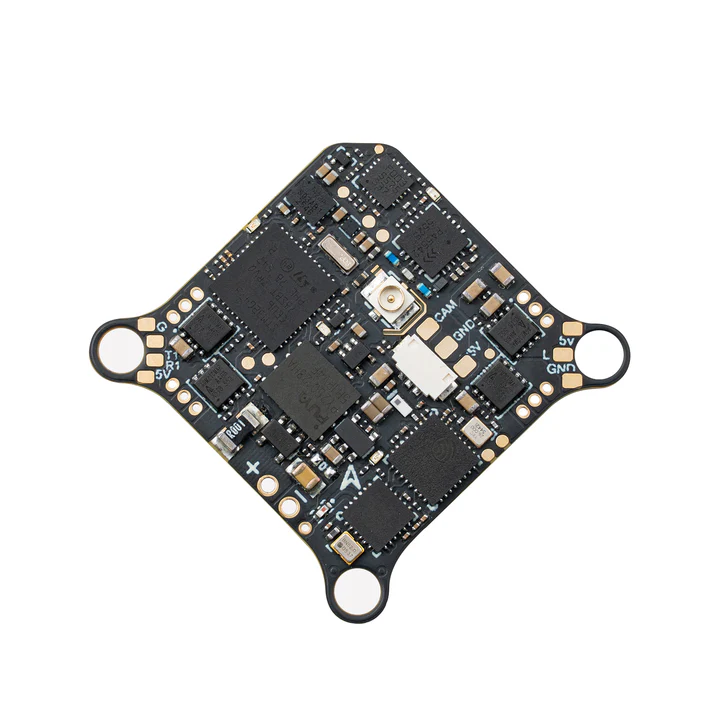

Kad atitiktų skirtingų pilotų poreikius, „Matrix 5IN1 II“ siūloma dviejų versijų: be litavimo ir su litavimu. Be litavimo versijoje variklių jungtys ir maitinimo laidas jau prilituoti, todėl montavimas yra greitas ir paprastas. Su litavimu versijoje komplekte pridedamos paauksuotos JST1.25 jungtys ir BT2.0 U tipo laidas individualiam pajungimui. Didesni litavimo taškai leidžia lituoti tiesiogiai ir sumažinti bendrą svorį.

Lyginamoji lentelė:

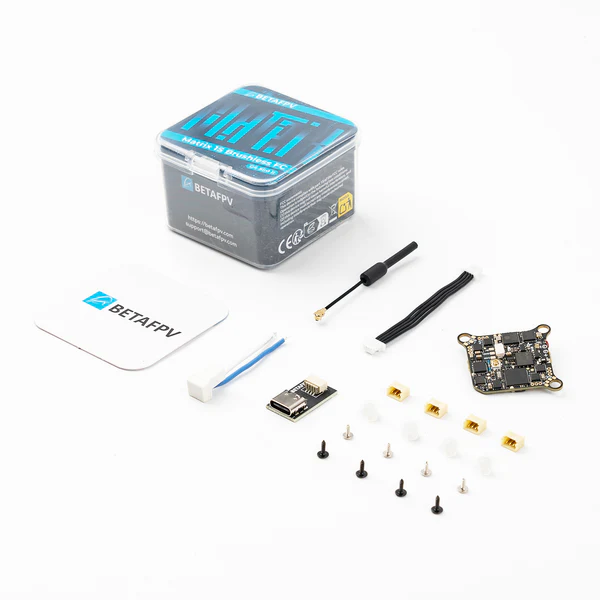

Matrix 1S 5IN1 II Brushless Flight Controller (Nelituojama versija)

1x Matrix 1S 5IN1 II Brushless Flight Controller;
1x Type-C į SH1.0 adapteris;
1x SH1.0-4Pin adapterio laidas;
1x 5.8G antena;
4x M1.24 savisriegiai varžtai;
4x M1.45 savisriegiai varžtai;
4x Vibraciją slopinantys kamuoliukai.

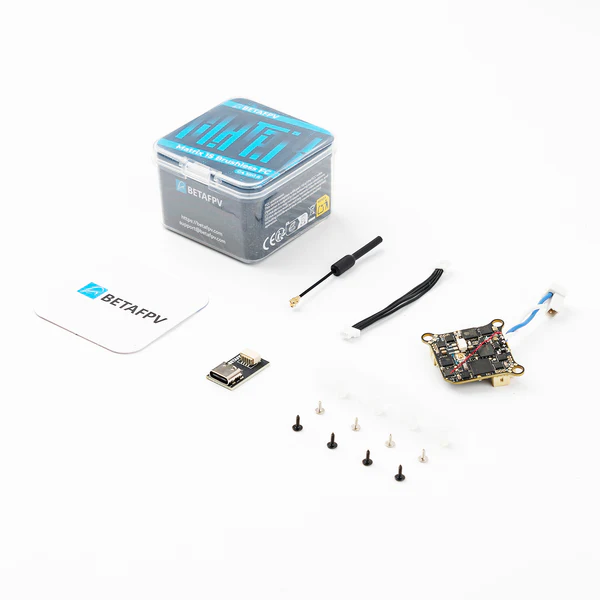

Matrix 1S 5IN1 II Brushless Flight Controller (Lituojama versija)

1x Matrix 1S 5IN1 II Brushless Flight Controller;
4x JST 1.25mm paauksuotos jungtys;
1x BT2.0 U tipo laidas;
1x Type-C į SH1.0 adapteris;
1x SH1.0-4Pin adapterio laidas;
1x 5.8G antena;
4x M1.24 savisriegiai varžtai;
4x M1.45 savisriegiai varžtai;
4x Vibraciją slopinantys kamuoliukai.
