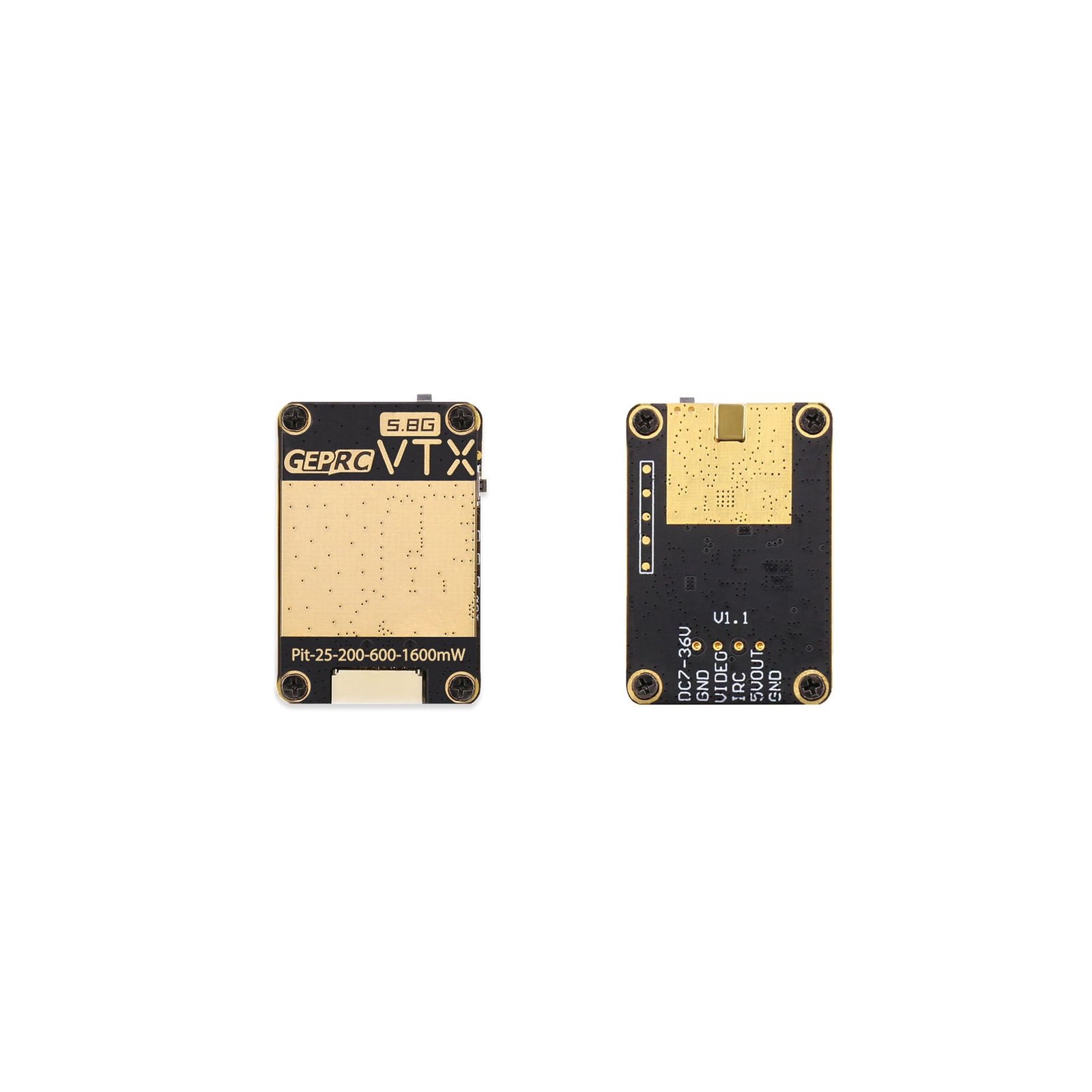

GEPRC RAD VTX 5.8G 1.6W

GEPRC RAD VTX 1.6W – tai galingas naujos kartos vaizdo siųstuvas, pasiekiantis iki 1600 mW galią ir turintis penkis reguliuojamus režimus: Pit, 25 mW, 200 mW, 600 mW bei 1600 mW. Dvigubo sluoksnio PCB konstrukcija sumažina trikdžius ir pagerina šilumos išsklaidymą, o integruotas mikrofonas leidžia perduoti garsą kartu su vaizdu. Įrenginys palaiko 7–36 V (2–8S) maitinimą, naudoja MMCX antenos jungtį ir standartinį 30.5 x 30.5 mm montavimo išdėstymą, todėl yra lengvai pritaikomas įvairiose FPV dronų sistemose.

Savybės:

• 1600 mW itin didelė galia – tinkama Long Range skrydžiams, užtikrina stabilų signalą;
• Penki galios režimai: PIT / 25 mW / 200 mW / 600 mW / 1600 mW;
• Dviejų sluoksnių plokštės aušinimo konstrukcija, atskirtas maitinimo BEC ir pagrindinė plokštė – mažesni trikdžiai;
• Temperatūros kontrolės apsauga, sauganti nuo perkaitimo ir pažeidimų;
• Platus maitinimo diapazonas – palaiko 7V–36V įėjimo įtampą;
• IRC Tramp VTX valdymo protokolas, palaikomas parametrų reguliavimas per OSD;
• Integruotas mikrofonas – realaus laiko drono garsų perdavimas;
• 3 regioninės dažnių lentelės skirtingų regionų reikalavimams;
• Du funkcijų mygtukai ir trys indikacinės lemputės – patogus valdymas.

Specifikacija:

• Modelis: GEPRC RAD VTX 5.8G 1.6W;
• Įėjimo įtampa: DC 7–36V (2–8S baterija);
• Išėjimas: 5V@600mA (5V maitinimas kamerai);
• Įėjimo varža: 75Ω;
• Protokolas: IRC Tramp;
• Antenos jungtis: MMCX;
• Išėjimo galia: PIT režimas / 25mW / 200mW / 600mW / 1600mW;
• Dažnių lentelės: Universali (40CH), JAV FCC (37CH), Europos EU (26CH);
• Vaizdo formatas: PAL / NTSC;
• Mikrofonas: Integruotas;
• Išmatavimai: 36 x 36.5 x 5.5 mm;
• Svoris: 9.7 g (be laidų);
• Montavimo skylės: 30 x 30 mm (M3).

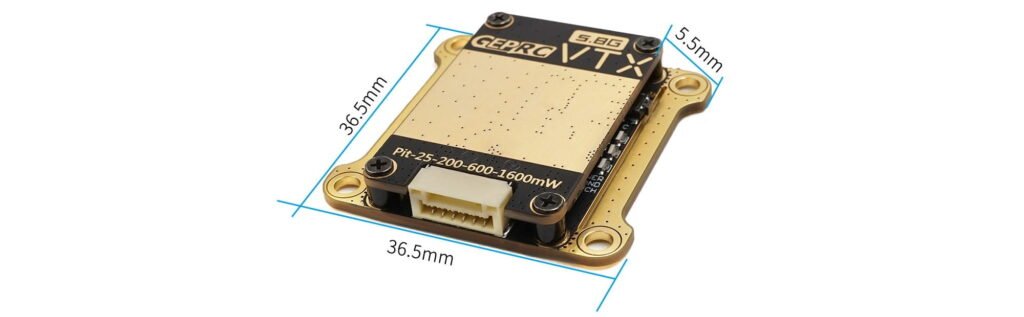

Išmatavimai:

Įspėjimas

Prieš naudodami būtinai prijunkite anteną. Kad išvengtumėte perkaitimo, užtikrinkite nuolatinį oro srautą ir gerą ventiliaciją. Jei VTX naudojamas uždaroje erdvėje, rekomenduojama įrengti papildomą aušinimo ventiliatorių. 5V išėjimas skirtas tik kamerai arba aušinimo ventiliatoriui maitinti! Nejunkite maitinimo įėjimo ar baterijos prie 5V Out – tai gali sukelti rimtus VTX pažeidimus.

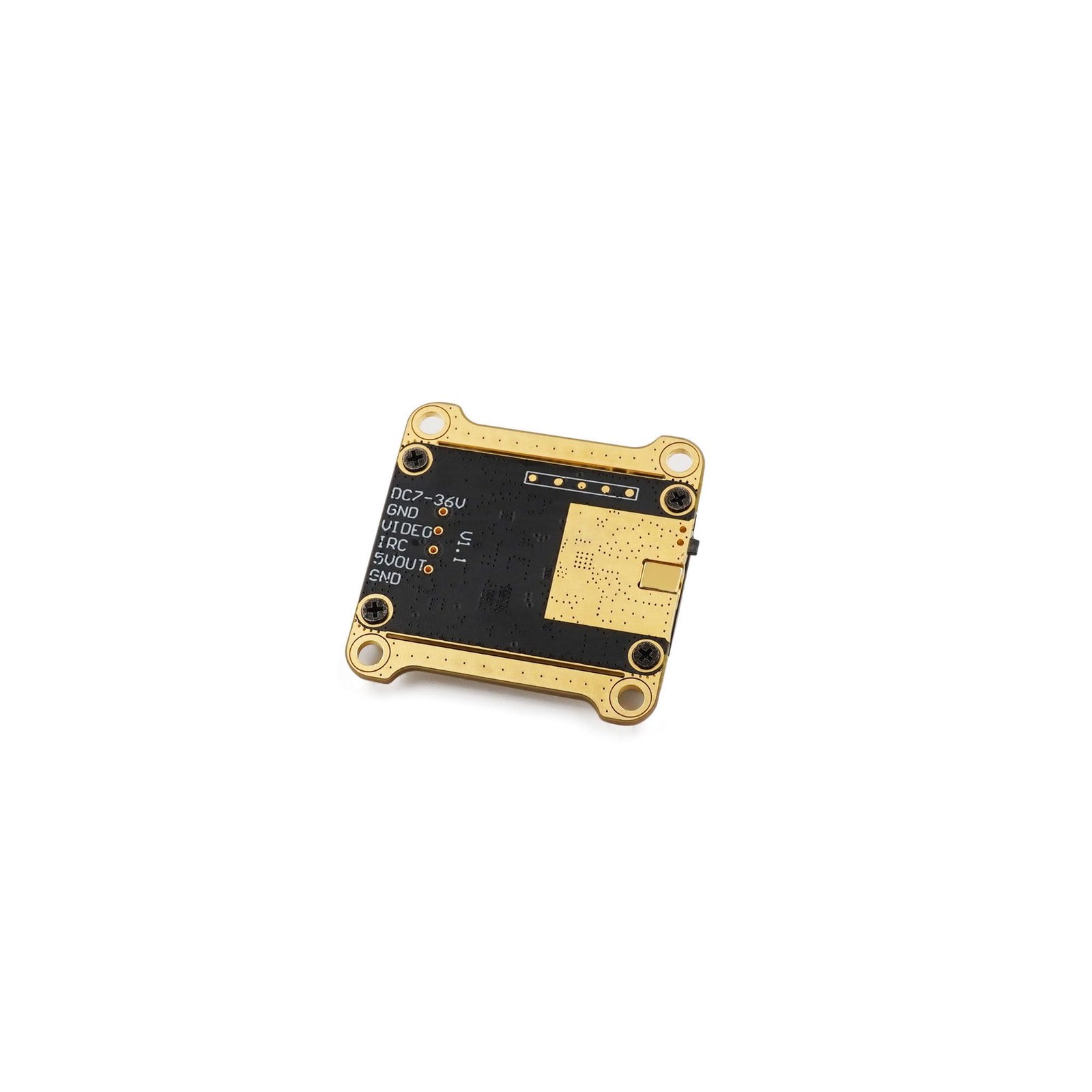

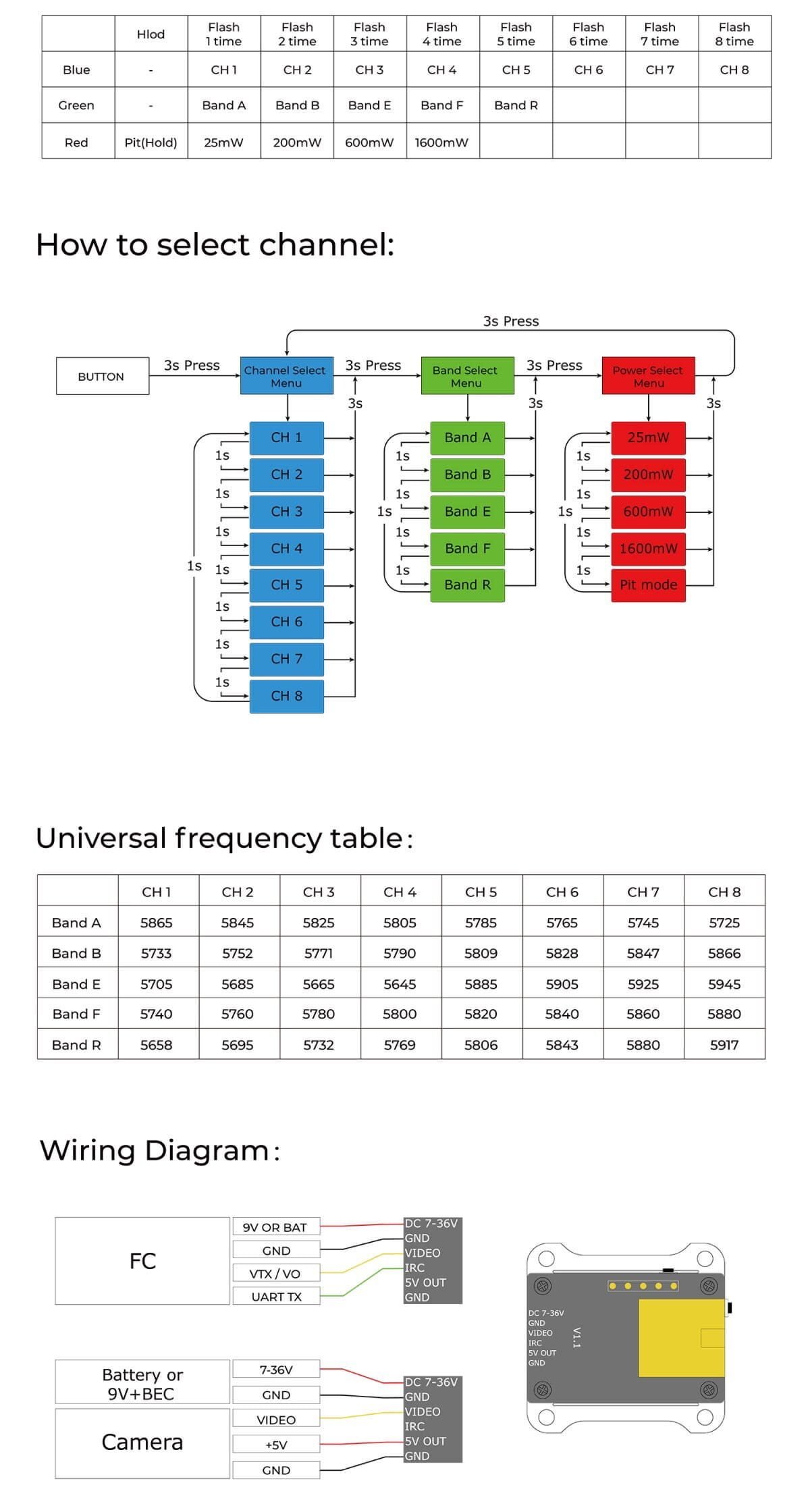

Sujungimo aprašymas:

• DC 7–36V: 2–8S baterijos maitinimo įėjimas;
• GND: Bendras įžeminimo laidas;
• Video: jungti prie FC arba kameros vaizdo išėjimo;
• IRC: jungti prie FC UART TX porto;
• 5V OUT: 5V maitinimo išėjimas kamerai;
• GND: Bendras įžeminimo laidas.

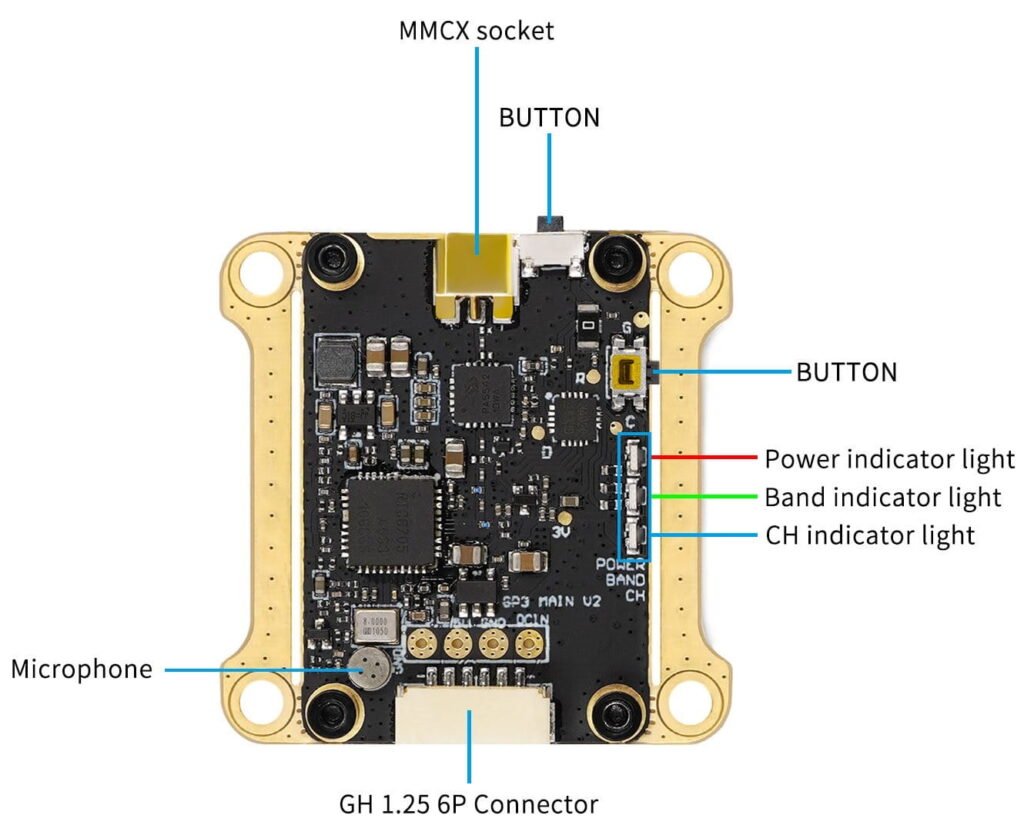

Mygtukų ir indikatorių aprašymas:

• Du funkcijų mygtukai VTX grandinėje yra sujungti lygiagrečiai, todėl jų veikimas ir funkcijos yra vienodos;
• Mėlyna lemputė: kanalo (CH) indikatorius;
• Žalia lemputė: dažnių juostos (Band) indikatorius;
• Raudona lemputė: galios indikatorius.

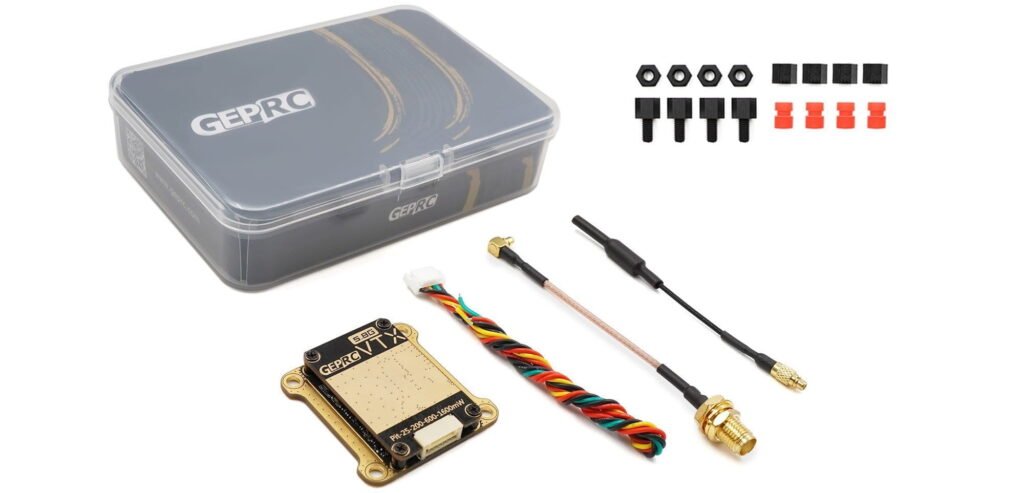

Komplektacija:

1x GEPRC RAD VTX 5G8 1.6W;
1x 72 mm MMCX varinė vamzdinė antena;
1x GH 1.25*6P 150 mm prijungimo laidas;
1x MMCX į SMA jungtis;
1x Tvirtinimo varžtų komplektas.
