Flywoo GOKU GM10 Mini V3

FLYWOO GM10 MINI V3 – kompaktiškas ir lengvas GPS modulis, skirtas dronams ir kitoms RC sistemoms. Galimi du variantai: su integruotu kompasu ir be kompaso. Abu modeliai palaiko kelias palydovines sistemas ir užtikrina stabilų bei tikslų pozicionavimą.

Savybės:

• Palaikomos sistemos: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS;
• Greitas palydovų suradimas;
• Stabilus signalas;
• Standartinis GPS modulis;
• 4 kontaktų jungtis;

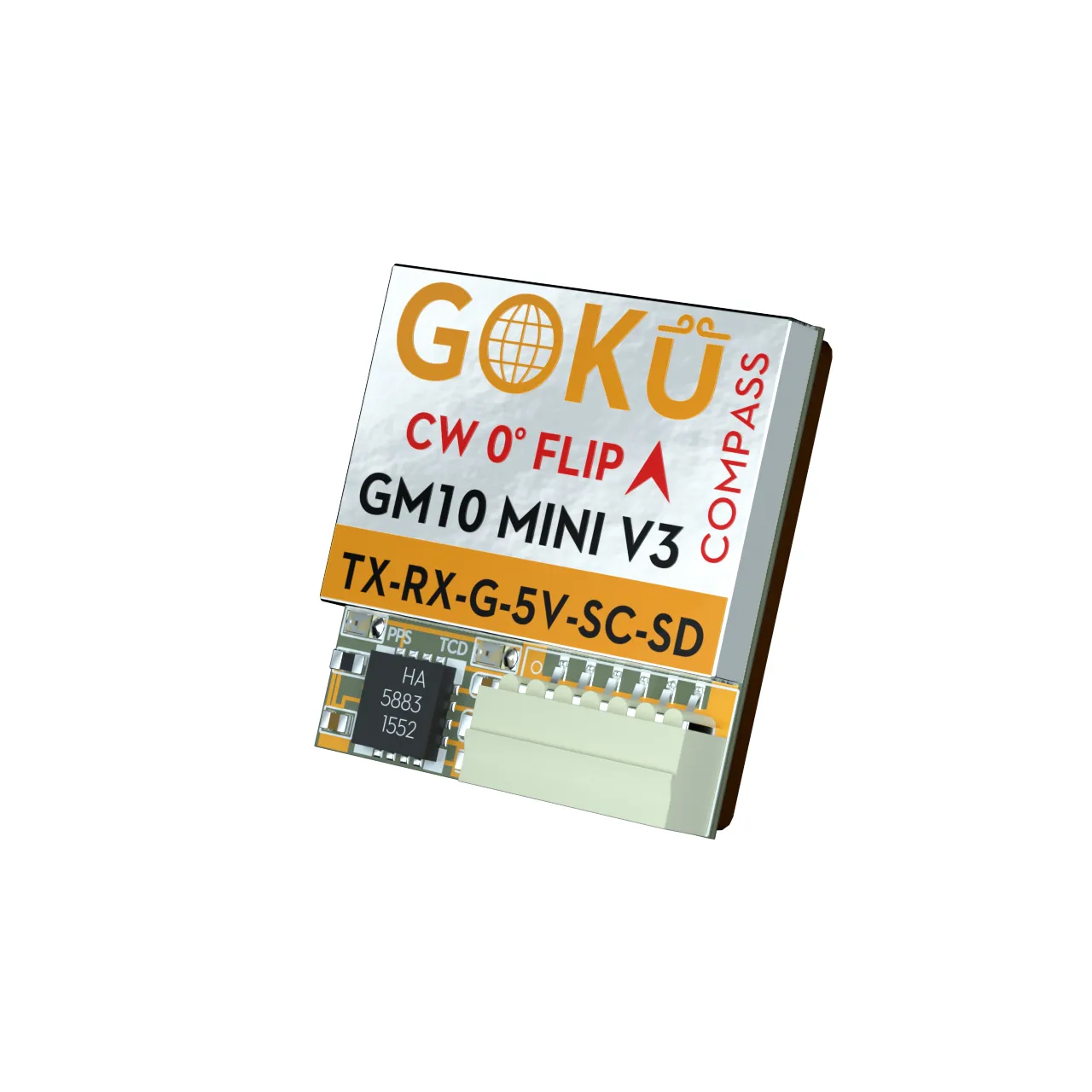

• Integruotas 3 ašių kompasas (QMC5883L) (Versijoje su kompasu);
• Tikslesnis krypties nustatymas (Versijoje su kompasu);
• 6 kontaktų jungtis (Versijoje su kompasu).

Specifikacija:

• Matmenys: 18 x 18 x 4.8 mm;

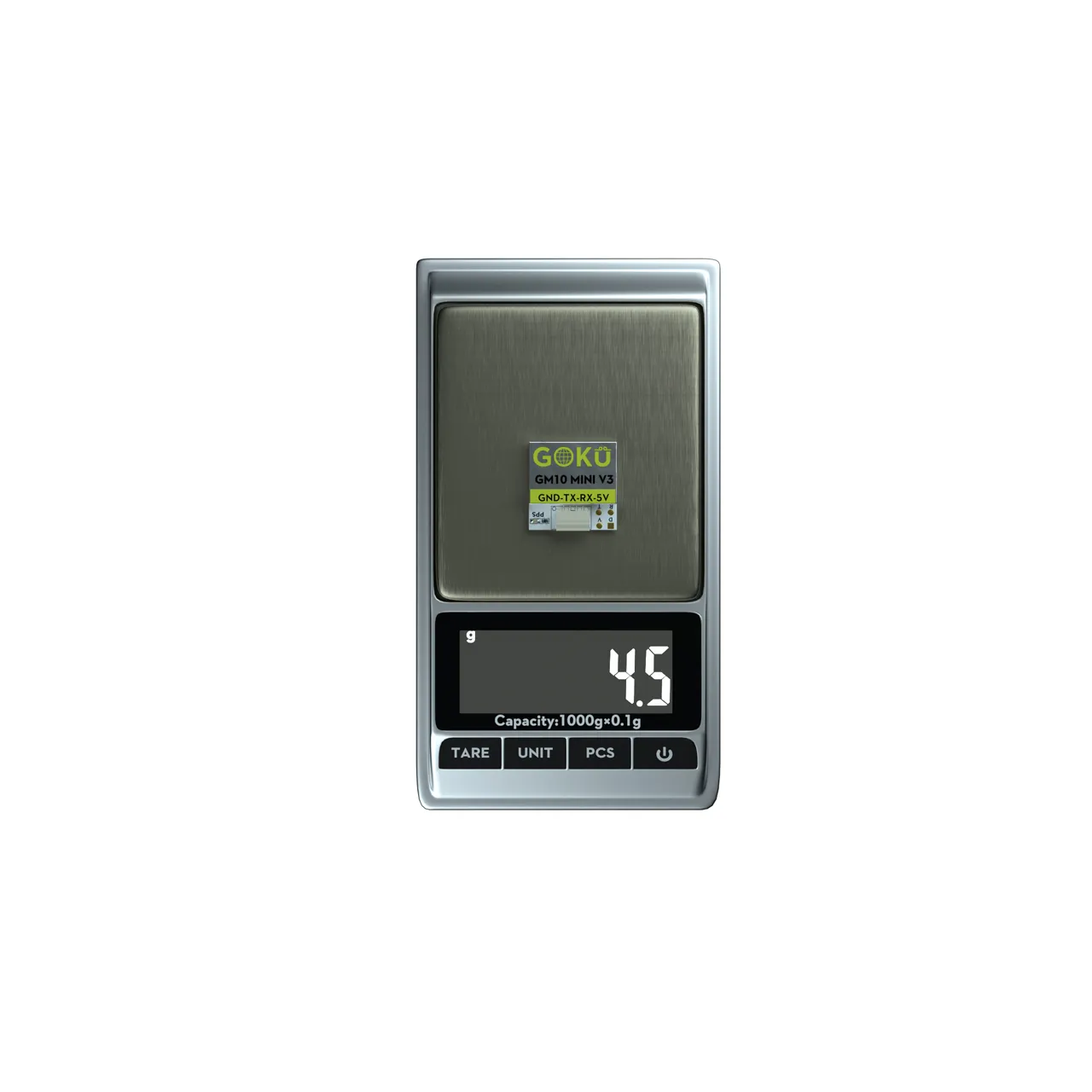

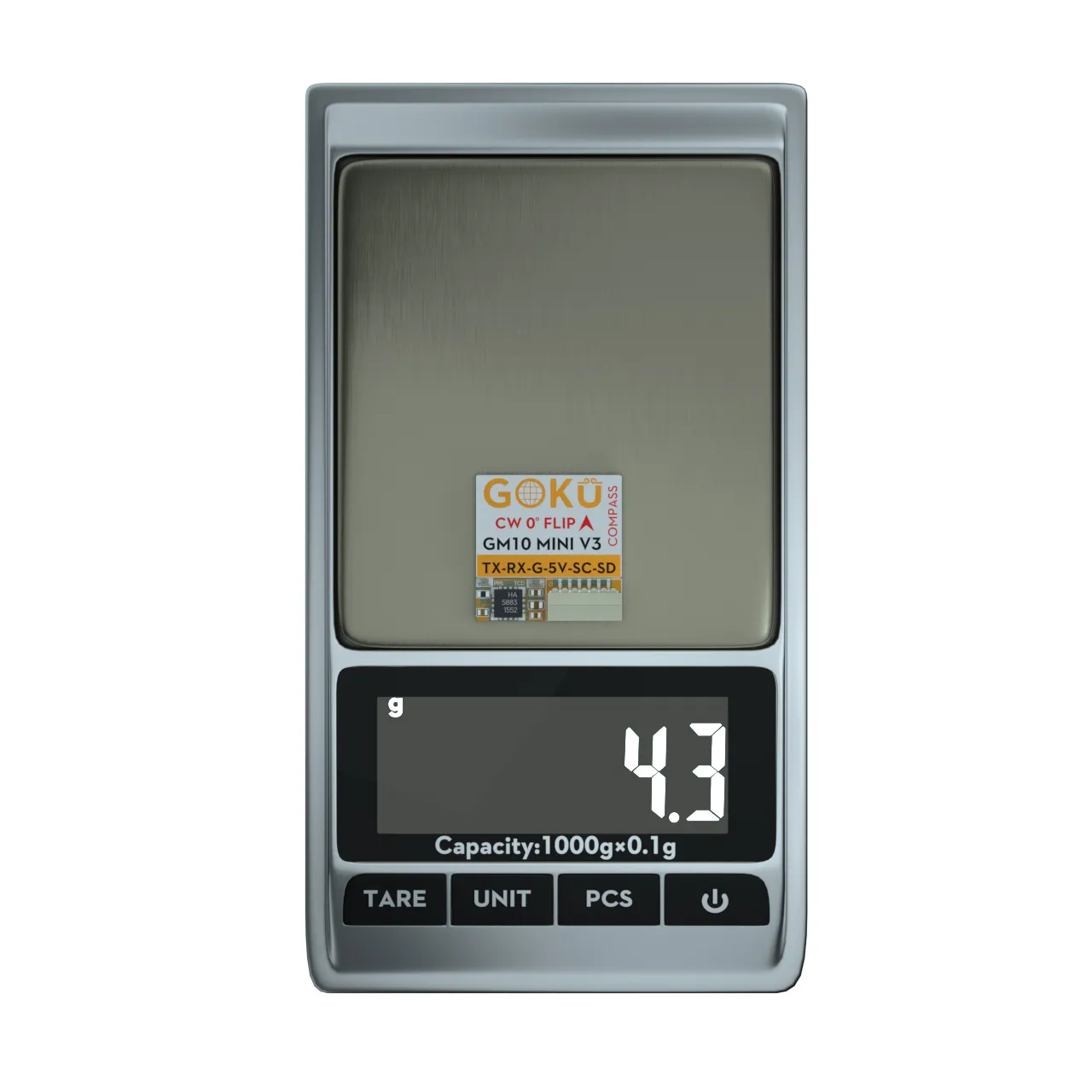

• Svoris: 4.1 g (su kompasu) / 4.7 g (be kompaso);
• Jungtis: 6-pin (su kompasu) / 4-pin (be kompaso), 1.0 mm;
• Lustas: M10050;
• Receiving Format: GPS / GLONASS / Galileo / BeiDou / QZSS / SBAS;
• Kanalai: 72;
• Dažniai: GPS L1 / GLONASS L1 / BeiDou B1 / Galileo E1 / SBAS L1;
• Jautrumas: -162 dBm (tracking), -160 dBm (reacquisition);
• Atnaujinimo dažnis: 1–10 Hz (numatytas 10 Hz);
• Duomenų sparta: 4800–921600 bps (numatyta 115200 bps);
• Duomenų lygis: TTL / RS-232 (numatytas TTL);
• Protokolas: BF4.3.X (UBLOX) / BF4.2.X (NMEA);
• Maks. aukštis: 50 000 m;
• Maks. greitis: 500 m/s;
• Pagreitis: < 4g;
• Maitinimas: 5V;
• Darbinė temperatūra: -40°C ~ +85°C;
• Sandėliavimo temperatūra: -40°C ~ +105°C.

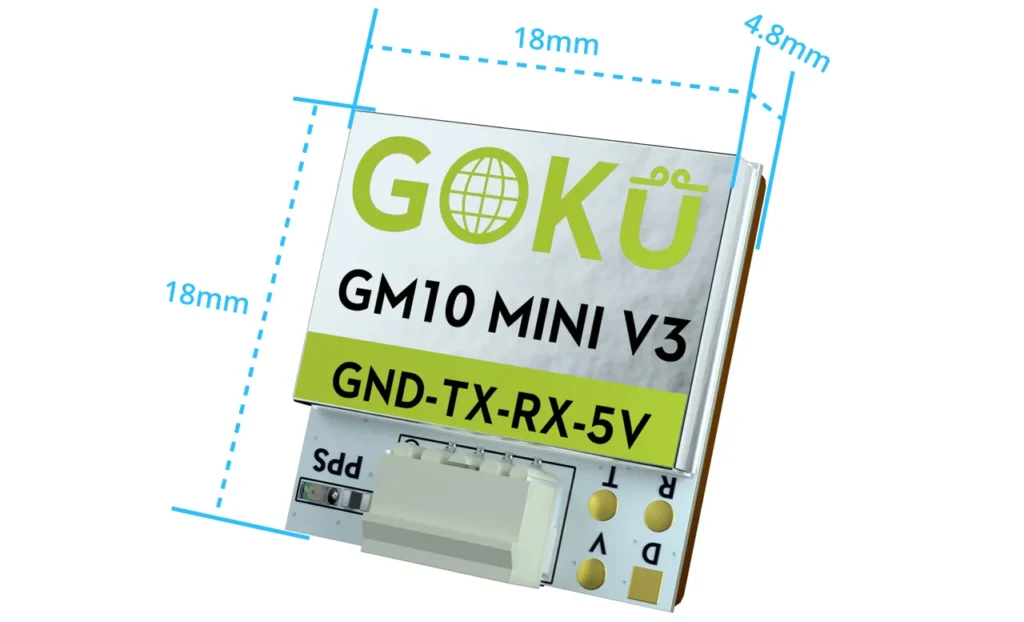

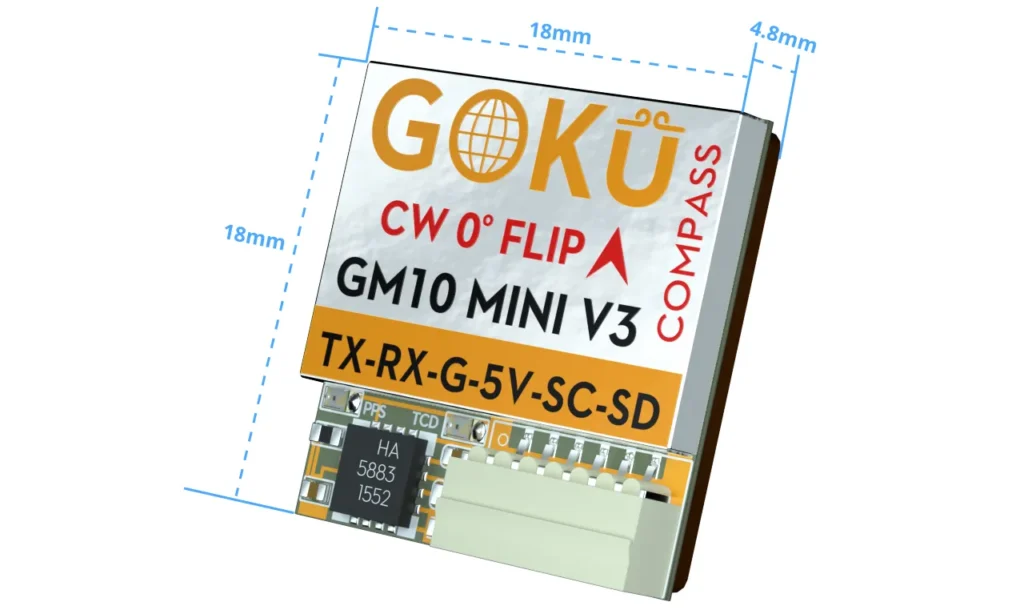

Išmatavimai:

Be kompaso:

Su kompasu:

Komplektacija:

Su kompasu:

1x GM10 MINI V3 GPS su kompasu;
1x 150 mm kabelis;
1x varinė folija.

Be kompaso:

1x GM10 MINI V3 GPS;
1x 100 mm kabelis;
1x varinė folija.

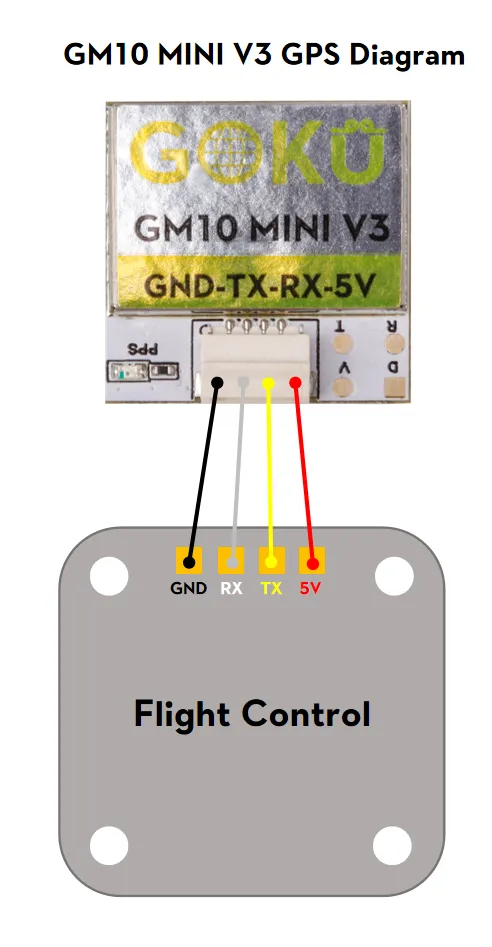

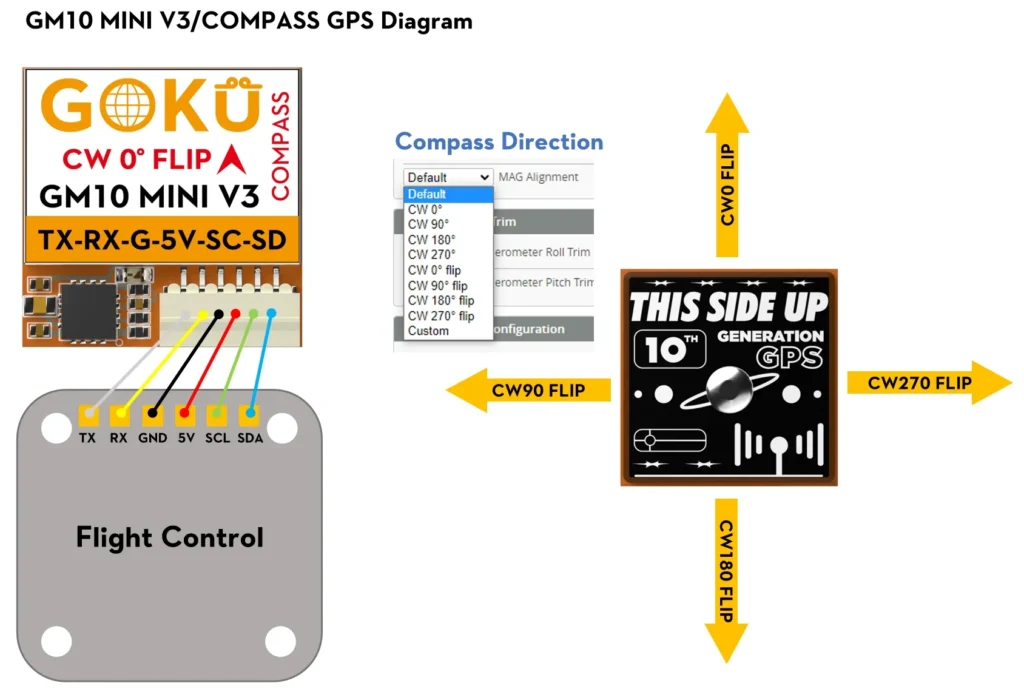

Sujungimas/Schema:
