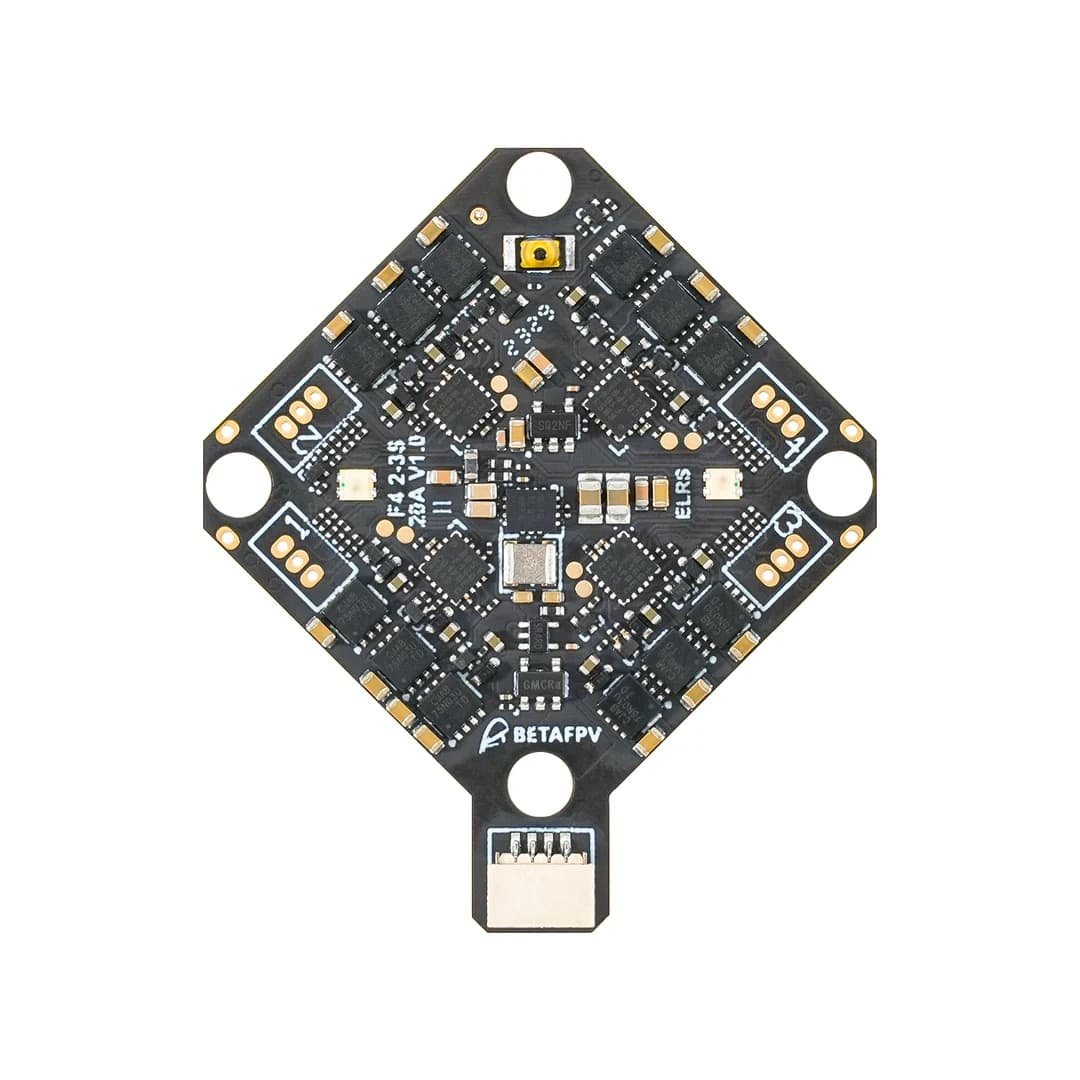

1 – 2 d.d.F4 2–3S 20A AIO FC V1 yra specialiai sukurtas HD VTX sistemoms, naudojant 2–3S baterijas geresnei skrydžio patirčiai. Valdiklis turi dvigubą BEC užtikrinantį stabilų maitinimą: 9V@2A DJI O3 sistemai ir 5V@3A išoriniams įrenginiams. Integruotas 20A ESC suteikia manevringumo ir didina skrydžio dinamiką. Taip pat įdiegta DJI O3 HD VTX jungtis ir patogiai pasiekiamas USB prievadas, palengvinantis montavimą ir priežiūrą. Tai puikus pasirinkimas HD VTX whoop dronų mėgėjams, siekiantiems didesnio profesionalumo ir patogumo.
Savybės:
• Sukurtas HD VTX sistemoms, turi dvigubą BEC: 9V@2A DJI O3 ir 5V@3A;
• Naujas DJI O3 6 kontaktų PMU leidžia lengvai montuoti be litavimo;
• Integruotas imtuvas leidžia pasirinktinai išjungti maitinimą taupant energiją ir suteikia papildomas UART TX3 ir RX3 jungtis išoriniams įrenginiams prijungti;
• Įrengta STM32F405RGT6 mikroschema, integruotas Serial ELRS 2.4G imtuvas, 16M black box, barometras, srovės matuoklis, 3 rezervo serijiniai prievadai ir standartinis SBUS; palaiko GPS, HD VTX, išorinį imtuvą bei kitą įrangą.
Specifikacija:
• Svoris: 5.58 g (be variklių jungčių ir maitinimo laido), 5.92 g (su variklių jungtimis);
• Tvirtinimo skylės: 26 mm × 26 mm;
• CPU: STM32F405RGT6 (168 MHz);
• Šešių ašių jutiklis: ICM42688P (SPI jungtis);
• Imtuvas: Serial ELRS 2.4G;
• Imtuvo programinė versija: BETAFPV AIO 2400 RX ELRS V3.3.0;
• Blackbox atmintis: 16 MB;
• Jutikliai: Barometras (BMP280/DSP310), įtampos ir srovės matavimas;
• 5V BEC: 5V 3A @ 8V įėjimo;
• 9V BEC: 9V 2A @ 8V įėjimo;
• USB prievadas: SH1.0 4-pin;
• Integruotas ESC su 20A pastovia ir 25A pikine srove;
• ESC įėjimo įtampa: 2–3S;
• FC programinės įrangos versija: Betaflight_4.4.1_BETAFPVF405;
• ESC programinė įranga: C_X_70_48_V0.19.2.hex (BB51 Bluejay hardware);
• Palaikomi signalai: D-shot300, D-shot600.
*BEC išėjimo srovė mažėja kylant temperatūrai.

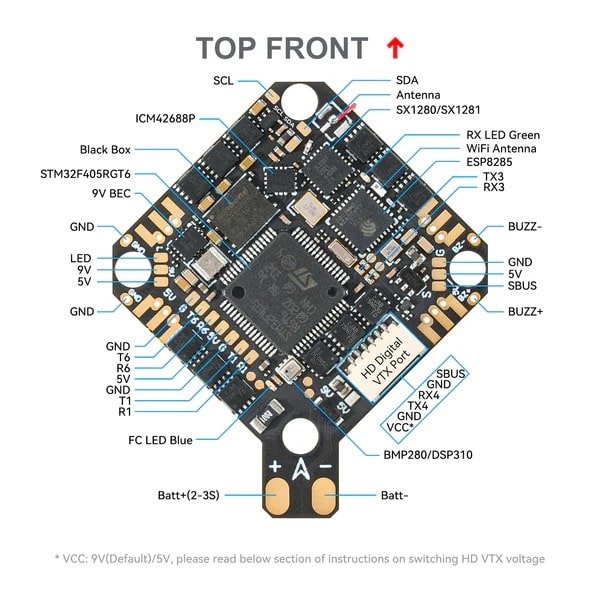

Diagrama:

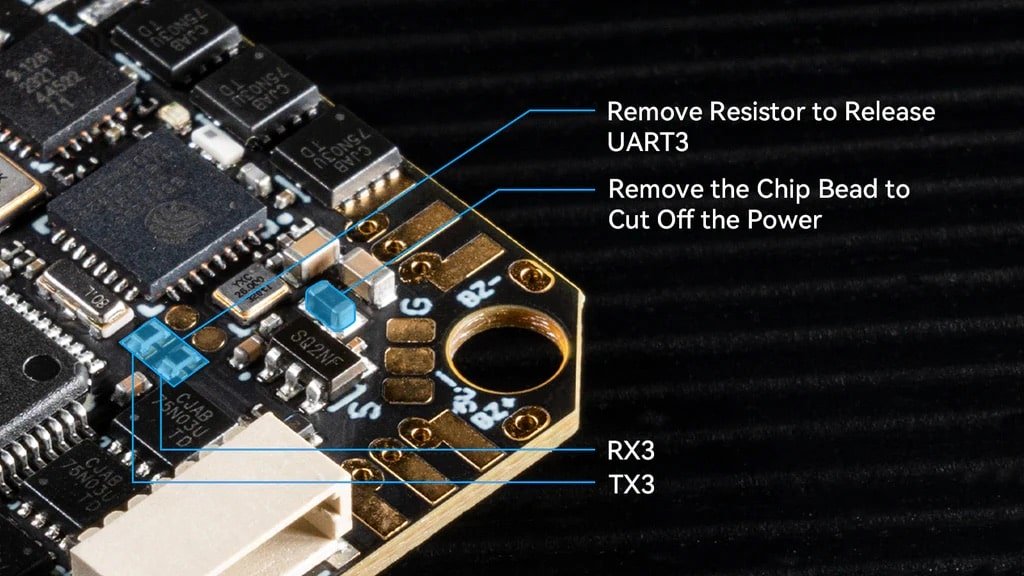

• Maitinimo atjungimas: Nuėmus filtro čipą (chip bead), atjungiama maitinimo linija. Norint vėl naudoti integruotą ELRS imtuvą, pakanka sulituoti kontaktinius taškus – taip maitinimas atkuriamas; Įtampos perjungimas: HD VTX jungtis iš anksto nustatyta veikti su 9V. Filtro čipas (chip bead) yra prilituotas tarp 9V kontakto ir vidurinio kontakto. Jei norite naudoti WalkSnail Avatar HD Mini 1S arba Lite, būtina užtikrinti, kad maitinimo įtampa būtų 5V. Pirmiausia nuimkite filtro čipą nuo 9V kontakto ir perlituokite jį tarp vidurinio ir 5V kontakto. Alternatyvus būdas – nenaudoti filtro čipo ir perjungimą atlikti paprastu litavimu, sujungiant vidurinį kontaktą su 5V arba 9V kontaktu. *Variklių pasirinkimas: Venkite naudoti variklius su per dideliu KV skaičiumi – varikliai virš 20 000KV turi didesnę perdegimo riziką. Betaflight programinė įranga ir CLI: FC programinė įranga: Betaflight_4.4.1_BETAFVF405 ESC programinė įranga: Naudodamas BB51 ESC, F4 2–3S 20A AIO FC V1 pagrįstas BLHeliSuite16714903 su Bluejay ESC firmware. Jis palaiko bidirectional D-shot ir RPM filtravimą. Betaflight sistemoje, siūlo 24 kHz, 48 kHz ir 96 kHz fiksuoto PWM dažnio pasirinkimus bei individualias įjungimo melodijas. Numatytasis gamyklinis nustatymas – 48 kHz. Nerekomenduojama atnaujinti į 96 kHz, nes tai gali sukelti variklio tuščiosios eigos sutrikimus. NEPERRAŠYKITE programinės įrangos su trumpesniu intervalu, kitaip yra tikimybė, kad skrydžio valdiklis gali užstrigti ar sudegti. • ESC-Configuratorius: https://preview.esc-configurator.com/ Serial ELRS 2.4G RX Serial ELRS 2.4G RX naudoja Crossfire protokolą (CRSF protokolą), kad užtikrintų ryšį tarp imtuvo ir skrydžio valdiklio plokštės. Todėl Serial ELRS 2.4G RX gali būti atnaujintas iki ELRS V3.0 be poreikio perrašyti Betaflight skrydžio valdiklio programinę įrangą. Įjunkite susiejimo režimą įjungdami/išjungdami maitinimą tris kartus. 1.Prijunkite ir atjunkite skrydžio valdiklį tris kartus; Serial ELRS 2.4G RX galima atnaujinti naudojant Wi-Fi arba Betaflight nuoseklųjį passthrough. Štai kaip atnaujinti Serial ELRS 2.4G RX programinę įrangą per passthrough: 1.Prijunkite skrydžio valdiklį prie kompiuterio, bet NESIJUNKITE prie Betaflight konfigūratoriaus; Kaip atnaujinti programinę įrangą per Wi-Fi čia. Išorinių įrenginių prijungimas Atkreipkite dėmesį, kad plokštėje yra du rezervuoti nuoseklieji (serial) prievadai ir standartinis SBUS prievadas, kurie gali būti naudojami išoriniam CRSF protokolo imtuvui arba GPS moduliui, taip pat SBUS protokolo imtuvui. Galite remtis žemiau pateikta iliustracija.
• UART3 atlaisvinimas: Nuėmus du rezistorius nuo litavimo kontaktų, atlaisvinamas UART3. Kairė pusė – TX3, dešinė – RX3. Jei reikia vėl prijungti integruotą ELRS imtuvą, kontaktinius taškus tereikia sujungti litavimu.
Atsisiųskite firmware ir CLI dump failą. Nuoroda: https://github.com/betaflight/betaflight/releases/tag/4.4.1
• Atsisųst: BLHeliSuite16714903
• Atsisųsti: the Bluejay ESC firmware. Please choose C_X_70.HEX
2.Įsitikinkite, kad RX LED greitai mirksi dvigubais blyksniais – tai reiškia, kad imtuvas yra susiejimo režime;
3.Įsitikinkite, kad RF TX modulis ar radijo siųstuvas įėjo į susiejimo režimą ir išsiuntė susiejimo impulsą;
4.Jei imtuvas šviečia pastoviai, jis susietas.
2.Pasirinkite tikslą „BETAFPV 2.4GHz AIO RX“;
3.Perrašykite naudodami BetaflightPassthrough parinktį ExpressLRS Configurator programoje.
Komplektacija:
1× F4 2–3S 20A AIO FC V1;
4× M2×10 varžtai;
4× M2×10 nailoniniai varžtai;
4× M2 veržlės;
4× amortizaciniai kamuoliukai;
4× JST1.25 mm kampiniai lizdai;
4× JST1.25 mm tiesieji lizdai;
1× SH1.0 4 kontaktų adapterio kabelis;
1× Type-C į SH1.0 adapteris;
1× XT30 maitinimo laidas;
1× filtravimo kondensatorius;
1× 30 mm dvigalo VTX jungties laidas;
1× 60 mm viengalo VTX jungties laidas.
