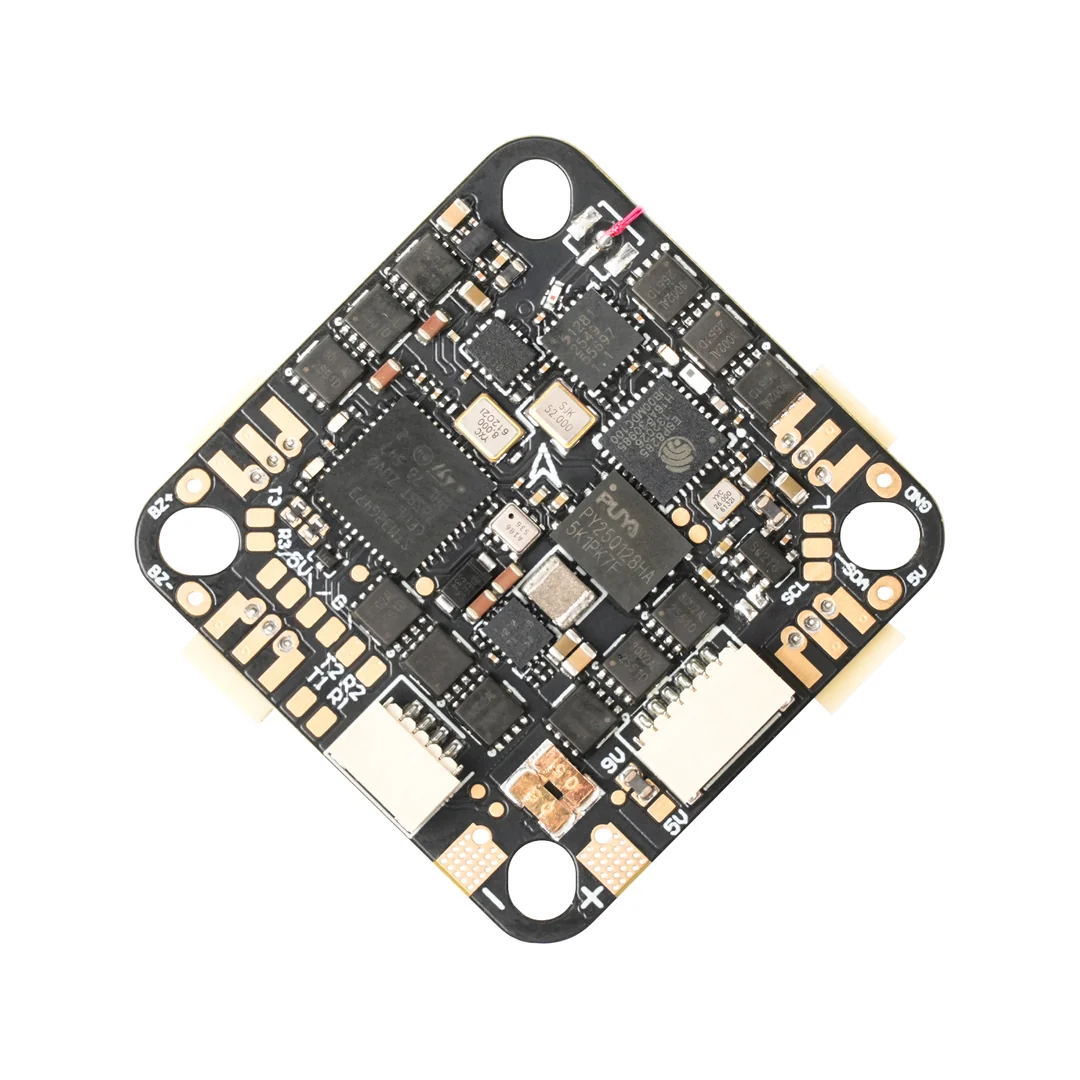

BETAFPV Cube 2-4S Brushless AIO

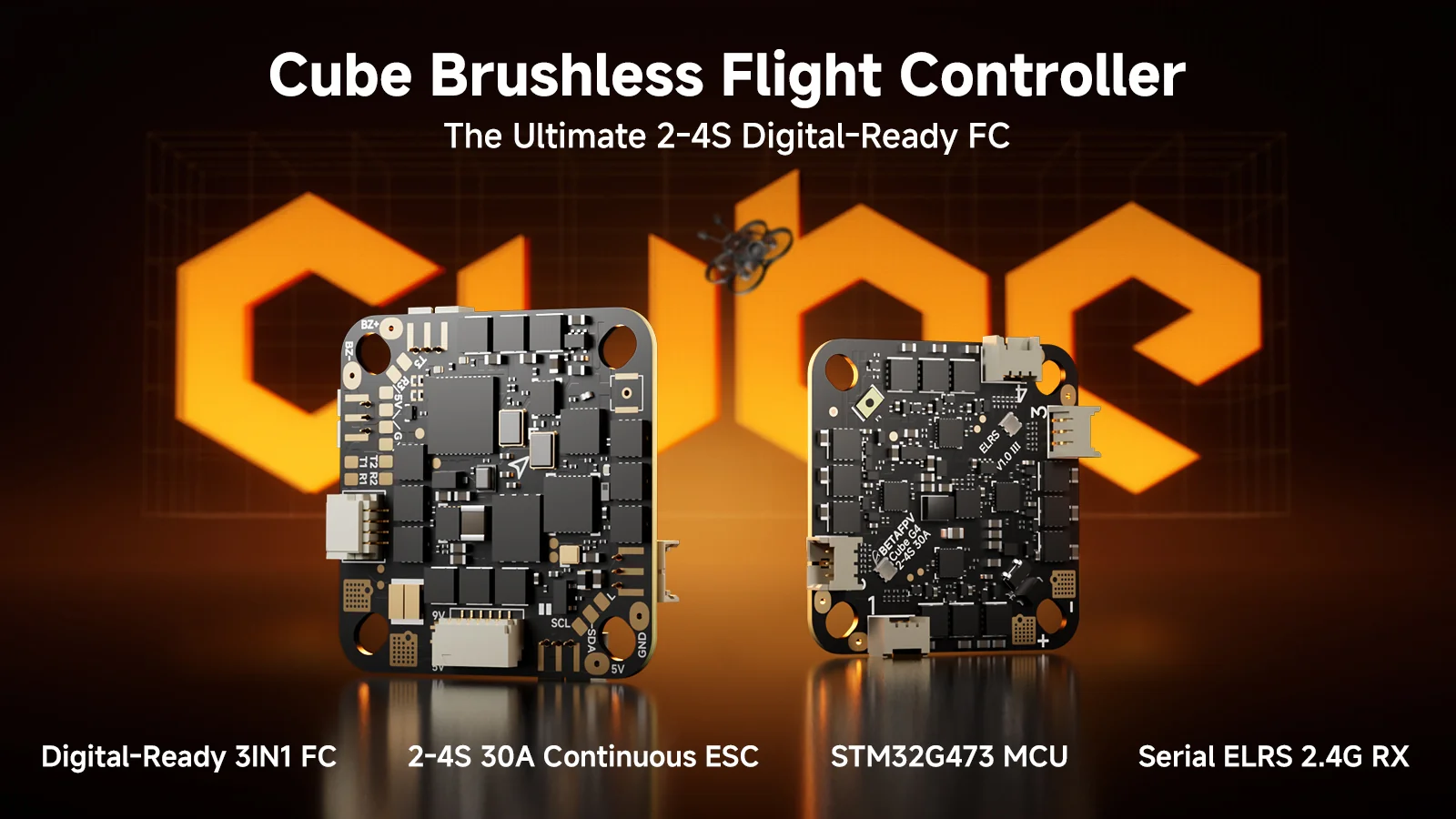

„Cube Brushless Flight Controller“ – naujas BETAFPV 2–4S „3-in-1“ AIO skrydžio valdiklis, sukurtas specialiai „Pavo“ tipo skaitmeniniams whoop dronams. Jame integruotas galingas STM32G473 168 MHz procesorius, 30 A ESC ir Serial ELRS 2.4 GHz imtuvas. Atnaujintas 30 A ESC su 2 oz vario sluoksniu užtikrina geresnį šilumos išsklaidymą ir pakankamą galią agresyviam freestyle skrydžiui, o našus procesorius – tikslų, sklandų valdymą.

Savybės:

• „3-in-1“ integracija: vienoje kompaktiškoje plokštėje integruotas STM32G473 procesorius, 2–4S 30 A ESC ir Serial ELRS 2.4 GHz imtuvas;
• 30 A ESC: palaiko nuolatinę 30 A srovę, o 2 oz vario sluoksnis užtikrina patikimą veikimą ir geresnį šilumos išsklaidymą;
• Galingas procesorius: 168 MHz dažniu veikiantis STM32G473 užtikrina didelę skaičiavimo galią ir greitą bei tikslų drono valdymą;
• Optimizuotas skaitmeniniam VTX: kompaktiškas ir ekonomiškas sprendimas skaitmeniniams HD whoop dronams;
• Plėtimo galimybės: papildomi nuoseklieji prievadai leidžia prijungti išorinius įrenginius, pavyzdžiui, GPS modulį.

Specifikaicja:

FC

• MCU: STM32G473CEU6;
• Giroskopas: ICM42605, 8 kHz;
• Blackbox atmintis: 16 MB;
• Jutikliai: įtampos ir srovės, barometras (TCBP001TA);
• BEC: 9 V / 2 A, 5 V / 3 A;
• UART: UART 1, UART 2, UART 3 (RX imtuvui), UART 4 (HD VTX);
• Betaflight OSD: nėra;
• ESC: 30 A nuolatinė srovė;
• Imtuvas: Serial ELRS 2.4 GHz (V3.5.6);
• FC programinė įranga: 2025.12.0-beta_BETAFPVG473_V3;
• USB jungtis: SH1.0-4Pin;
• Variklių jungtys: JST1.25;
• Baterijos jungtis: XT30;
• Tvirtinimo angų išdėstymas: 26 × 26 mm;

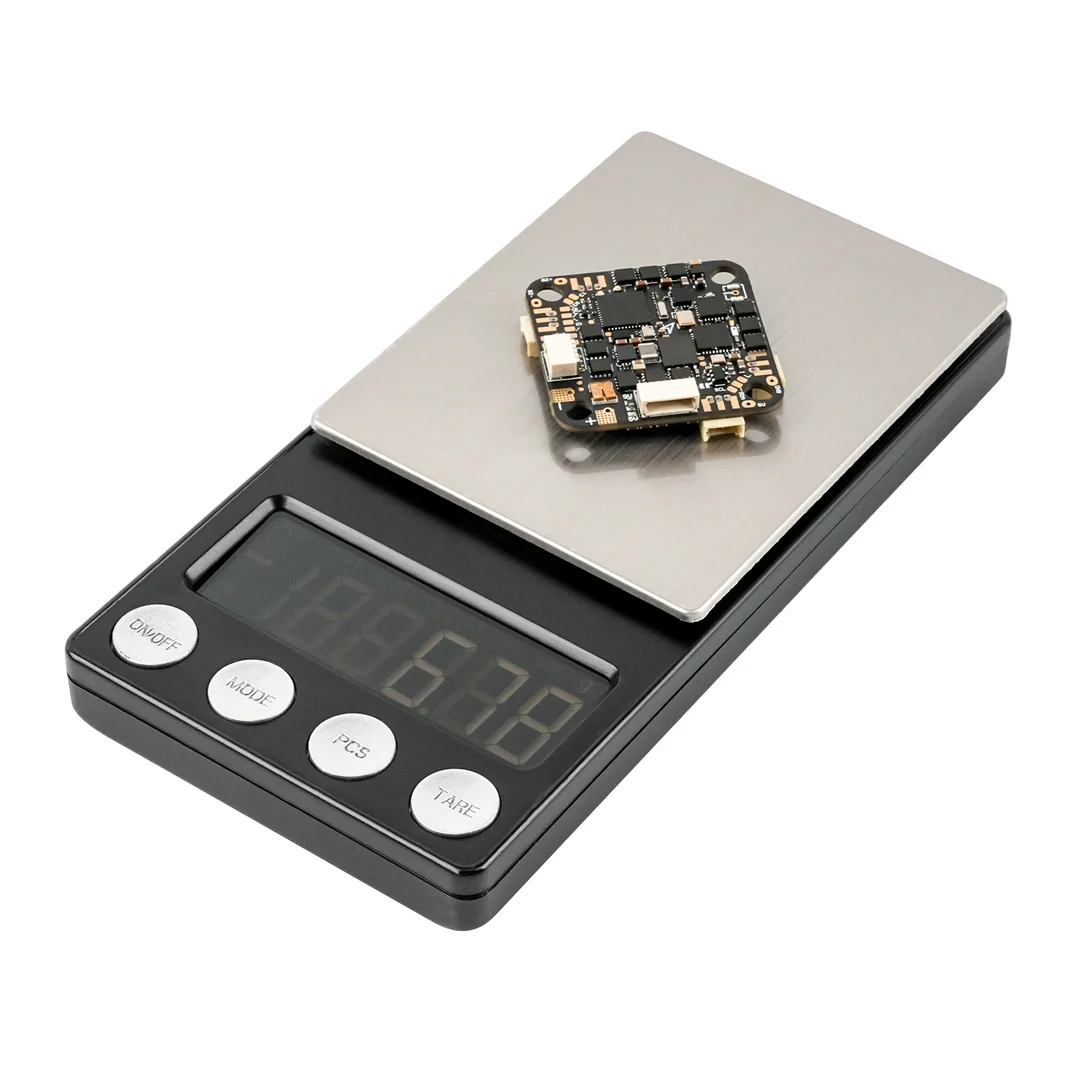

• Svoris: 6,8 ± 0,2 g.

ESC

• Maitinimas: 2–4S LiPo / LiHV;
• Nuolatinė srovė: 30 A;
• ESC programinė įranga: Bluejay v0.19.2, 48 kHz;
• Firmware Target: C-X-70 48KHz.hex;
• Skaitmeniniai protokolai: DShot150, DShot300, DShot600.

RX

• Imtuvas: Serial ExpressLRS 2.4 GHz;
• Antena: 31 mm varinė vielinė antena;
• Firmware Target: BETAFPV 2.4G AIO RX;
• Telemetrijos siuntimo galia: <12 dBm;
• ELRS versija: 3.5.6;
• Programinės įrangos atnaujinimas per Wi-Fi: palaikomas.

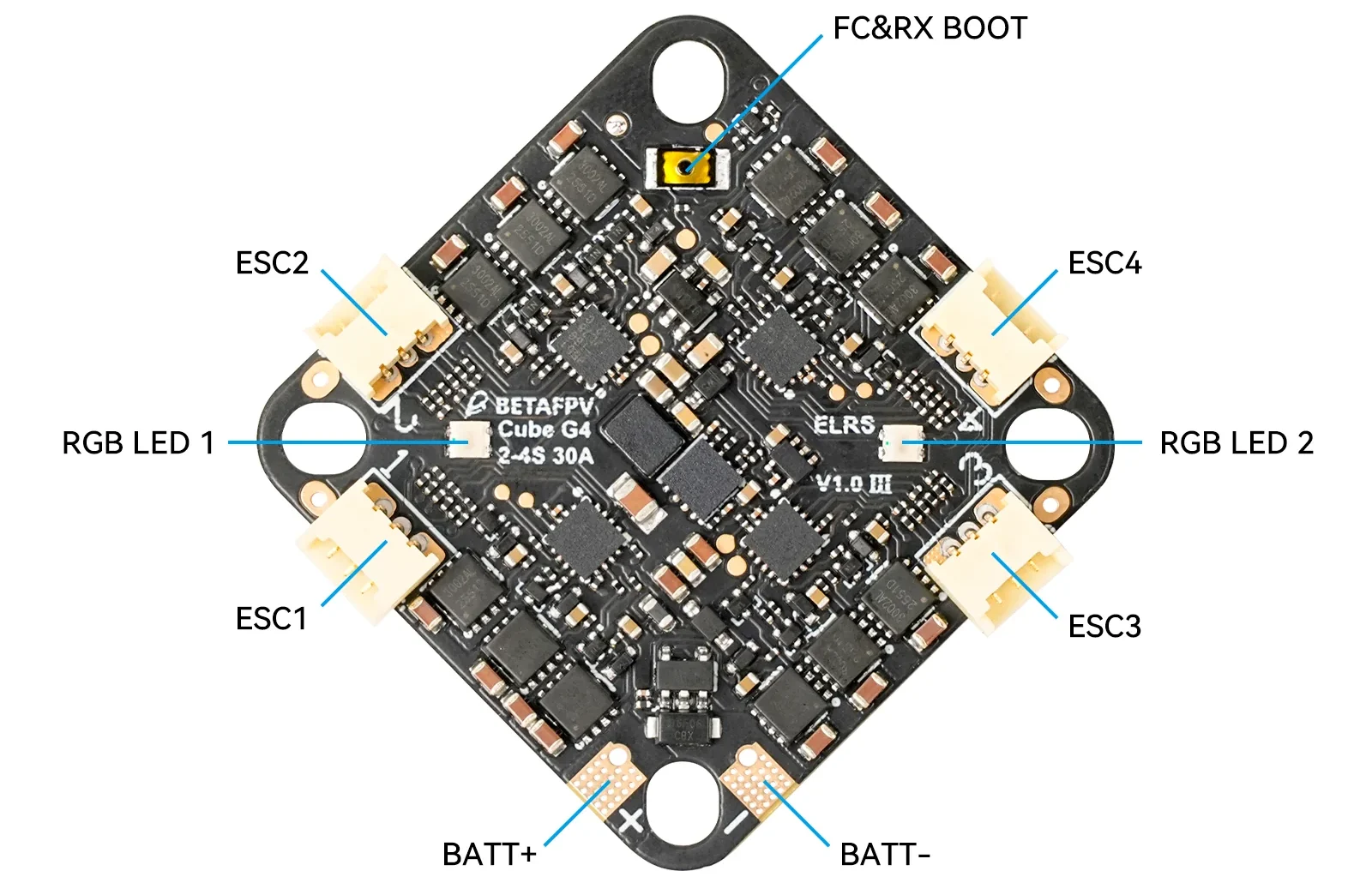

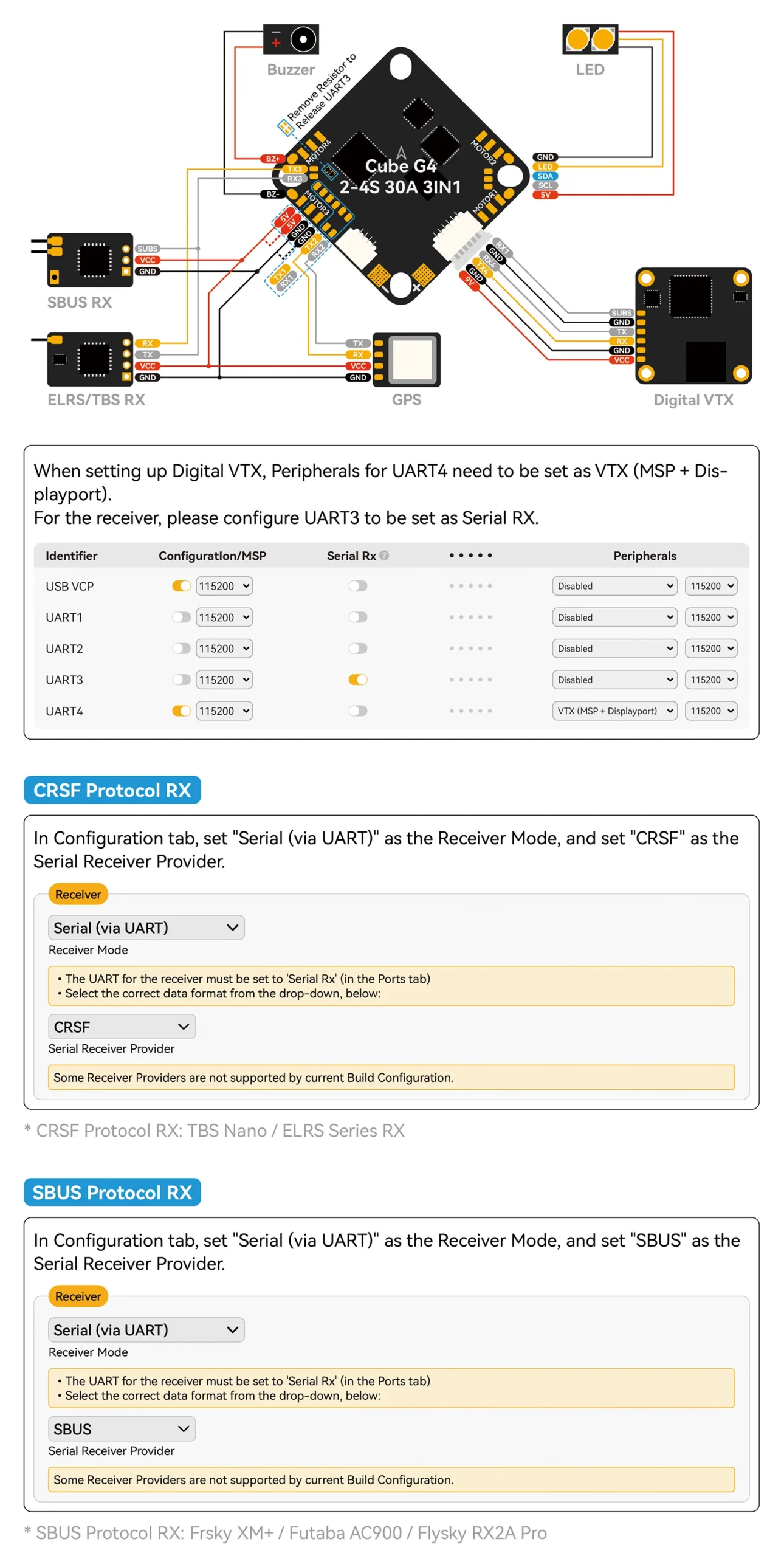

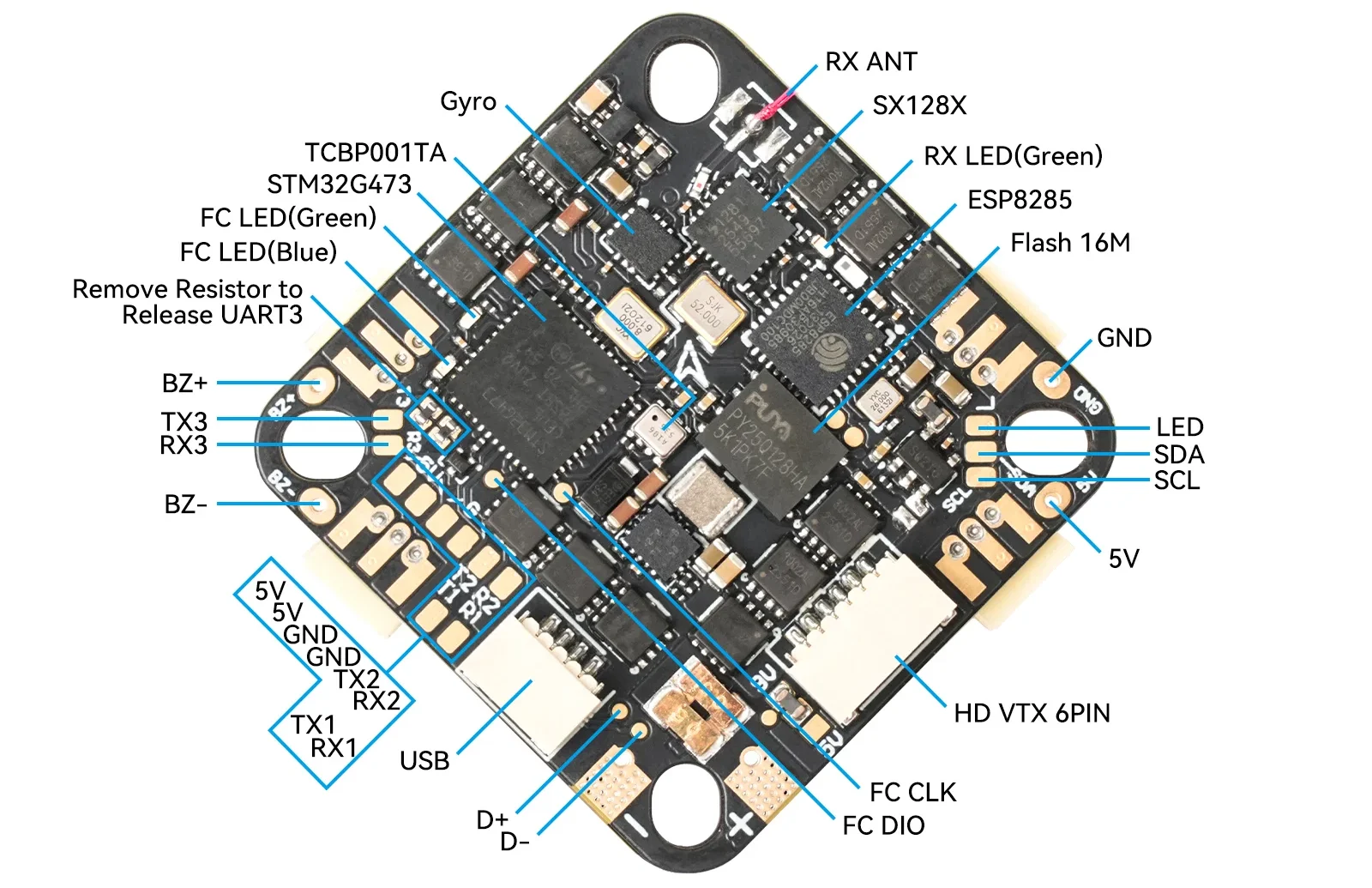

Diagrama:

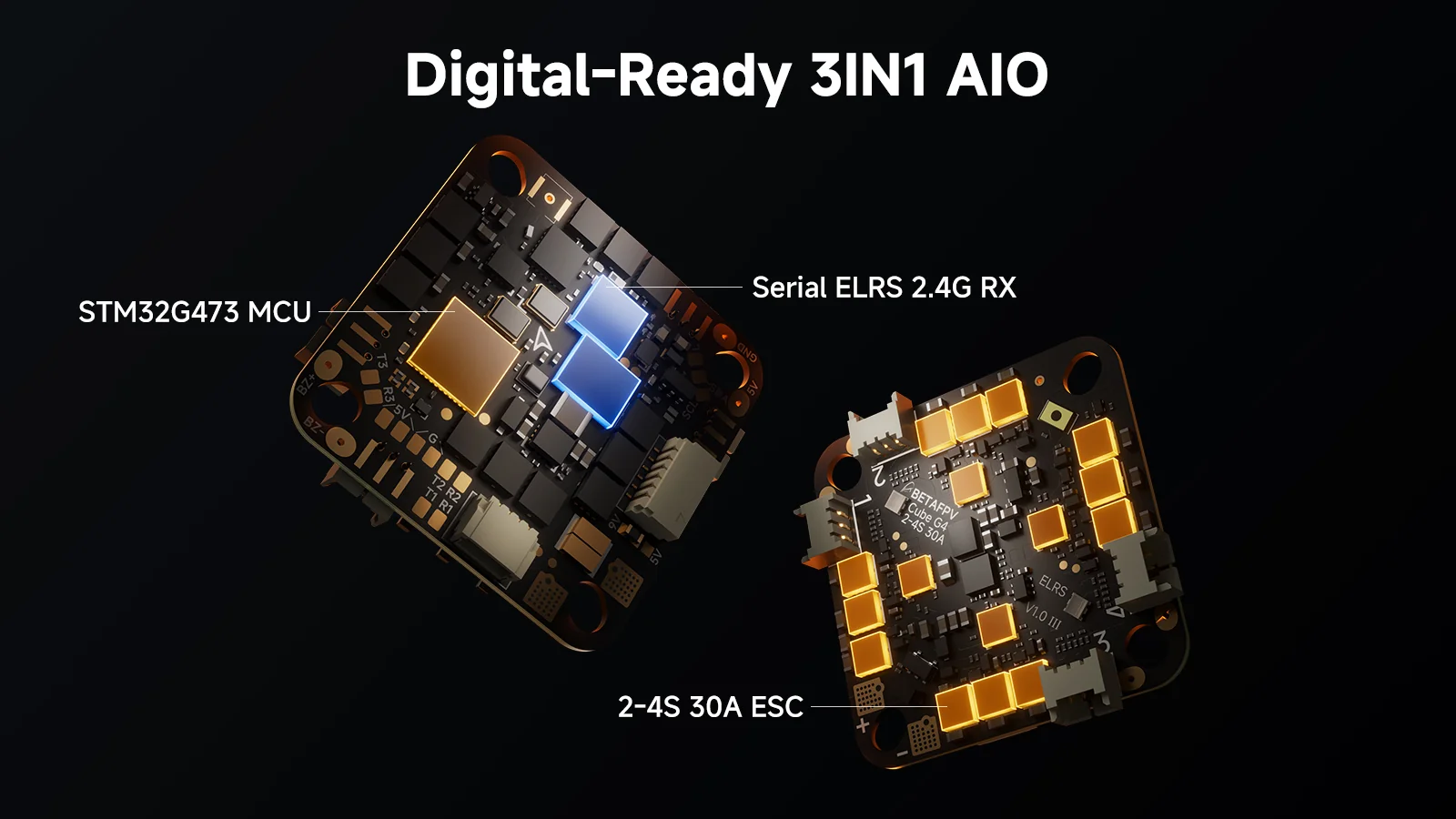

Specialiai skaitmeniniams VTX whoop dronams sukurtas Cube 3IN1 FC vienoje kompaktiškoje plokštėje sujungia STM32G473 procesorių, 2–4S 30 A ESC ir Serial ELRS 2.4 GHz imtuvą, todėl drono surinkimas tampa paprastesnis. 168 MHz STM32G473 procesorius užtikrina greitą ir tikslų valdymą, o papildomi nuoseklieji prievadai leidžia prijungti GPS modulį ar kitus išorinius įrenginius.

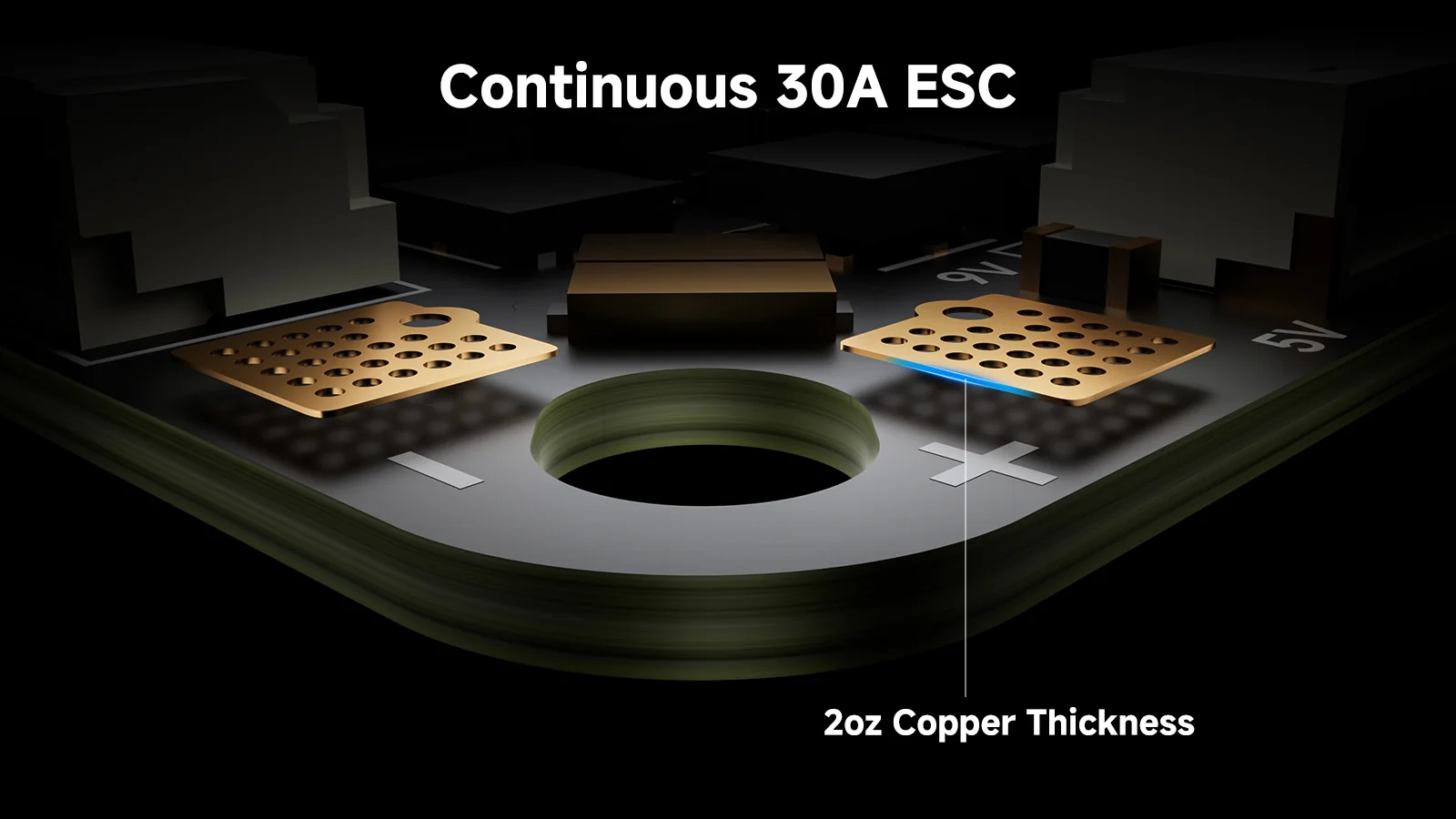

„Cube FC“ plokštėje naudojamas 2 oz storio vario sluoksnis, pagerinantis šilumos išsklaidymą ir srovės pralaidumą. Atnaujintas 2–4S Bluejay ESC užtikrina 30 A nuolatinę srovę, palyginti su 20 A F405 valdikliuose, todėl patikimai aprūpina „Pavo“ whoop dronus galia net atliekant agresyvius freestyle manevrus.

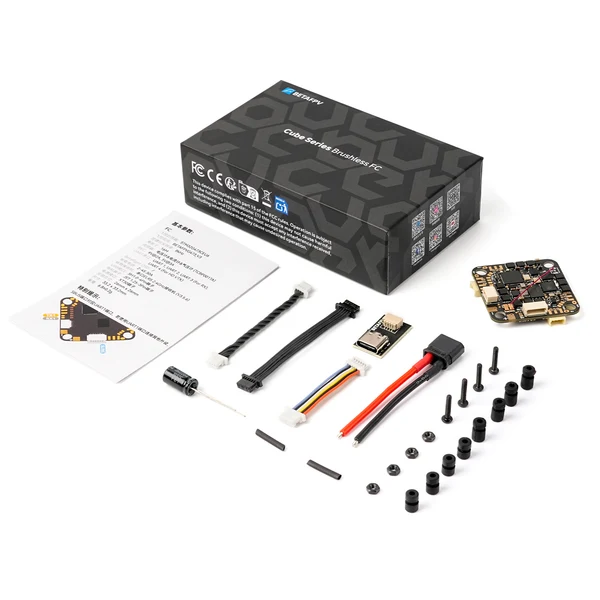

Komplektacija:

1x „Cube Brushless Flight Controller“ skrydžio valdiklis;
1 220 µF 25 V kondensatorius;
1x 30 mm jungiamasis laidas skaitmeniniam VTX;
1x 50 mm jungiamasis laidas skaitmeniniam VTX;
1x 50 mm XT30 laidas;
1x USB adapteris;
1x USB adapterio laidas;
4x 8 mm antivibracinės gumelės;
4x 6,6 mm antivibracinės gumelės;
4x M2 veržlės;
4x M2 × 10 varžtai;
2x 0,8 mm termo susitraukiantys vamzdeliai.
