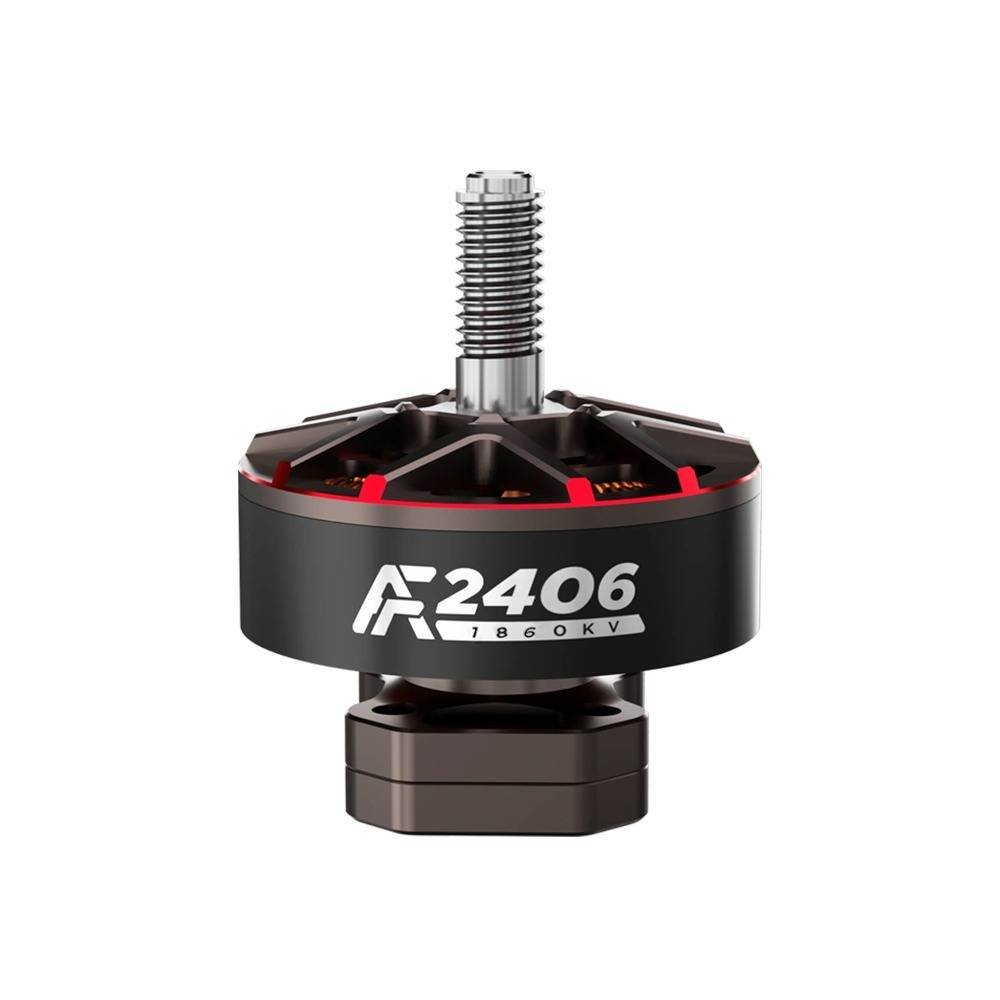

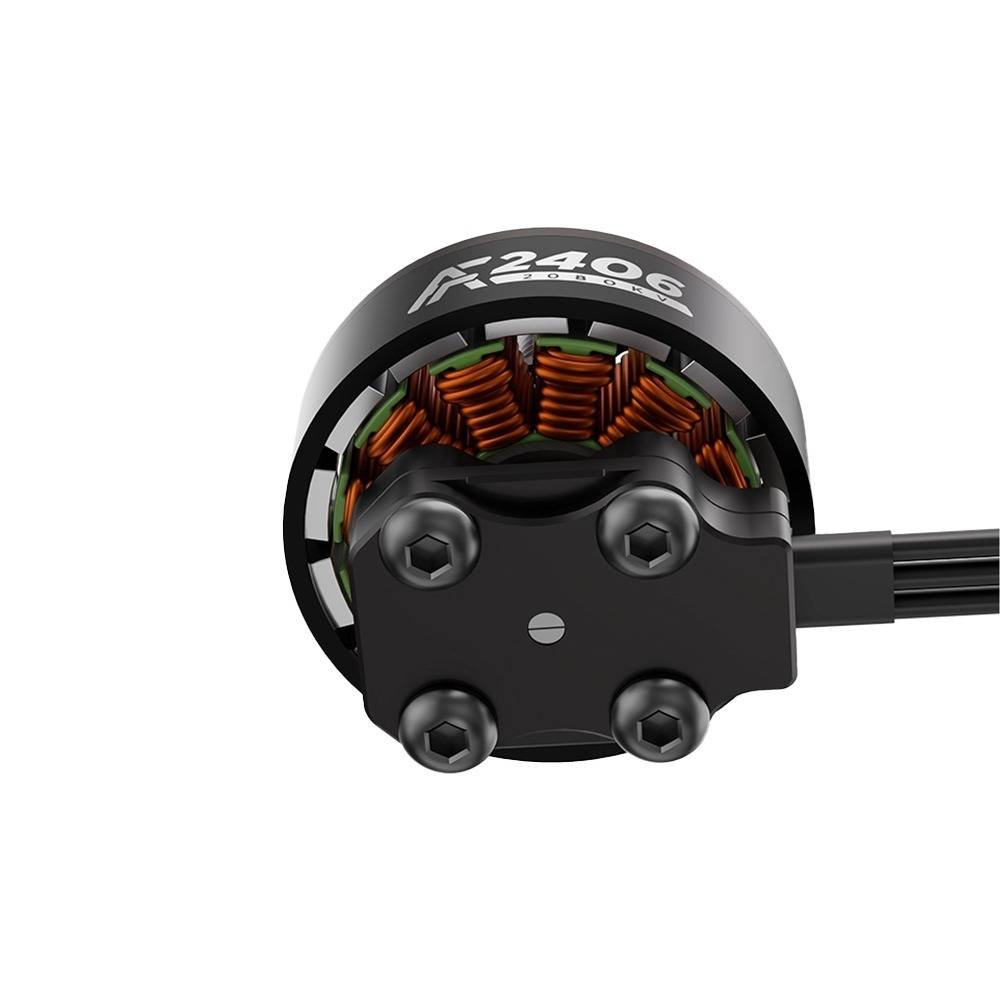

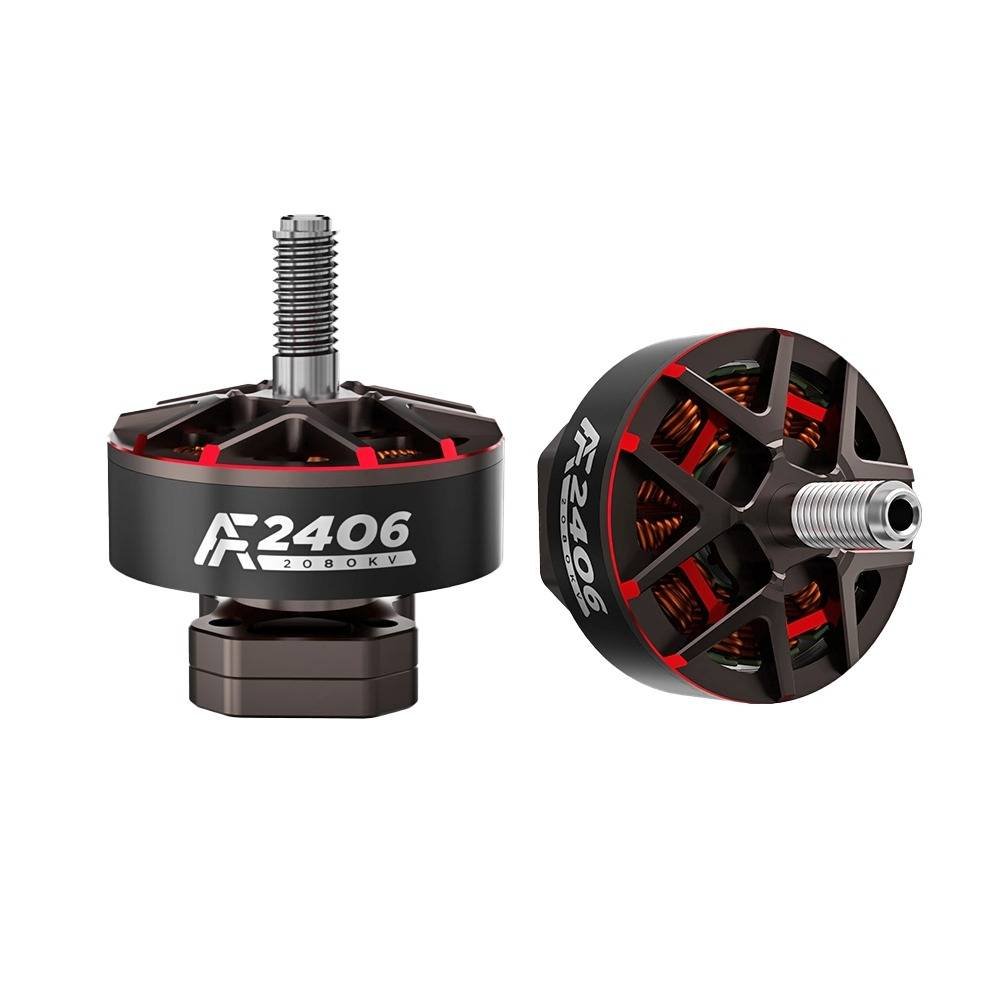

Axisflying Modular AF2406 4-6S 1860KV / 2080KV motoras

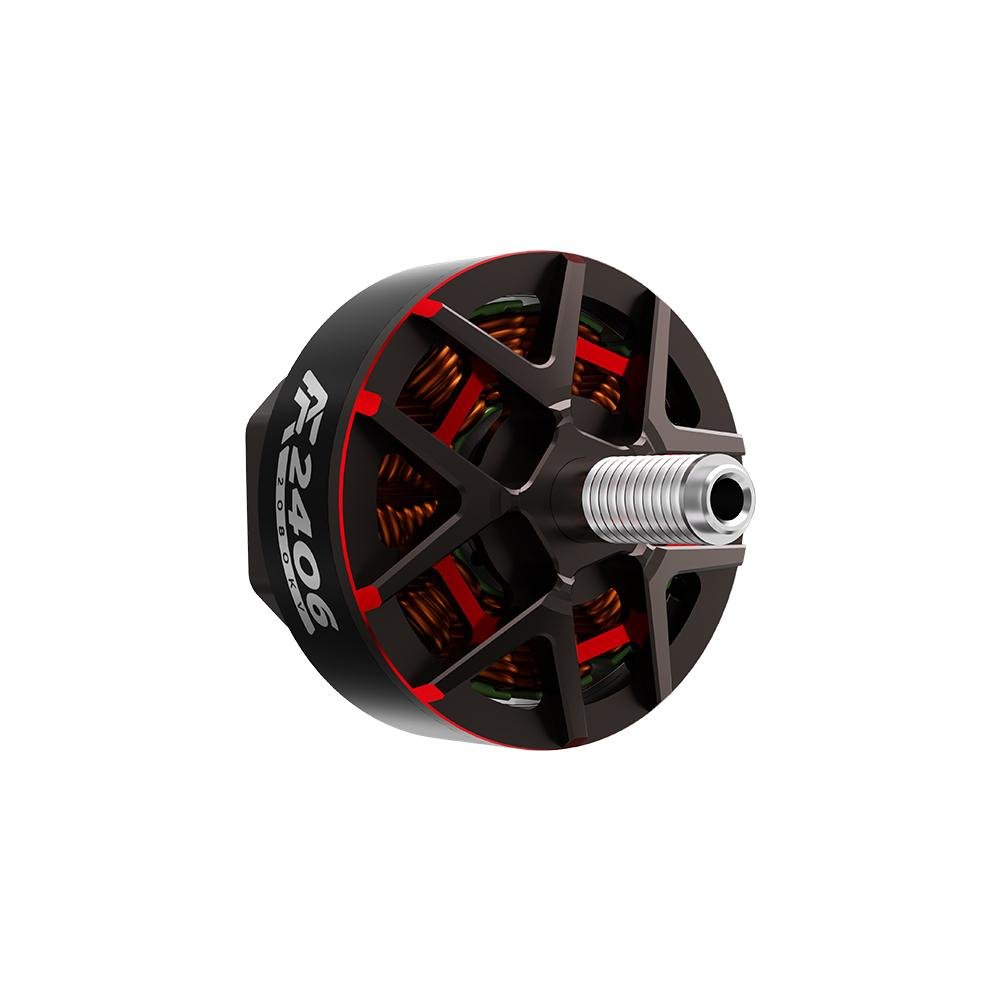

Axisflying AF2406 – modulinis 2406 dydžio FPV variklis, sukurtas 5 colių freestyle, „bando“ ir filmavimo dronams. Išskirtinė konstrukcija leidžia pažeistą variklio dalį pakeisti vos per 15 sekundžių, nelituojant laidų, o paauksuoti kontaktai ir tvirtas 7075 aliuminio korpusas užtikrina patikimą elektros jungtį bei atsparumą intensyviam naudojimui. Variklis palaiko 4–6S LiPo baterijas ir siūlomas 1860KV bei 2080KV versijomis – 1860KV tinka tolygesniam valdymui ir filmavimui, o 2080KV suteikia daugiau galios bei greitesnę reakciją agresyviems freestyle skrydžiams.

Savybės:

• Modulinė konstrukcija leidžia pakeisti variklį maždaug per 15 sekundžių;
• Keičiant variklį nereikia perlituoti laidų;
• Skirtas 5 colių FPV dronams;
• Tinka freestyle, „bando“, lenktynių ir filmavimo skrydžiams;
• Galimos 1860KV ir 2080KV versijos;
• Suderinamas su 4–6S LiPo baterijomis;
• 12N14P magnetinė konstrukcija;
• Paauksuoti PCB kontaktai užtikrina patikimą elektros jungtį;
• Aukštesnei nei 200 °C temperatūrai atsparūs spyruokliniai kontaktai;
• Tvirtas integruotas 7075 aliuminio korpusas;
• Konstrukcija išbandyta atliekant 500 pakartotinių surinkimo ir išardymo ciklų;
• Gamintojo bandymuose atlikta 100 panardinimo į vandenį ciklų;
• Standartinis tvirtinimas suderinamas su daugeliu 5 colių FPV rėmų;
• Pasirenkamas 7075 aliuminio apatinis apsauginis dangtelis;
• 20AWG, 150 mm silikoniniai maitinimo laidai;
• Variklio svoris su laidais – apie 35,1 g.

Specifikacija:

• Modelis: Axisflying AF2406;
• KV: 1860KV / 2080KV;
• Vidinė varža: 78 mΩ (1860KV) / 66 mΩ (2080KV);
• Veleno skersmuo: 5 mm;
• Darbinė įtampa: 4–6S;
• Konfigūracija: 12N14P;

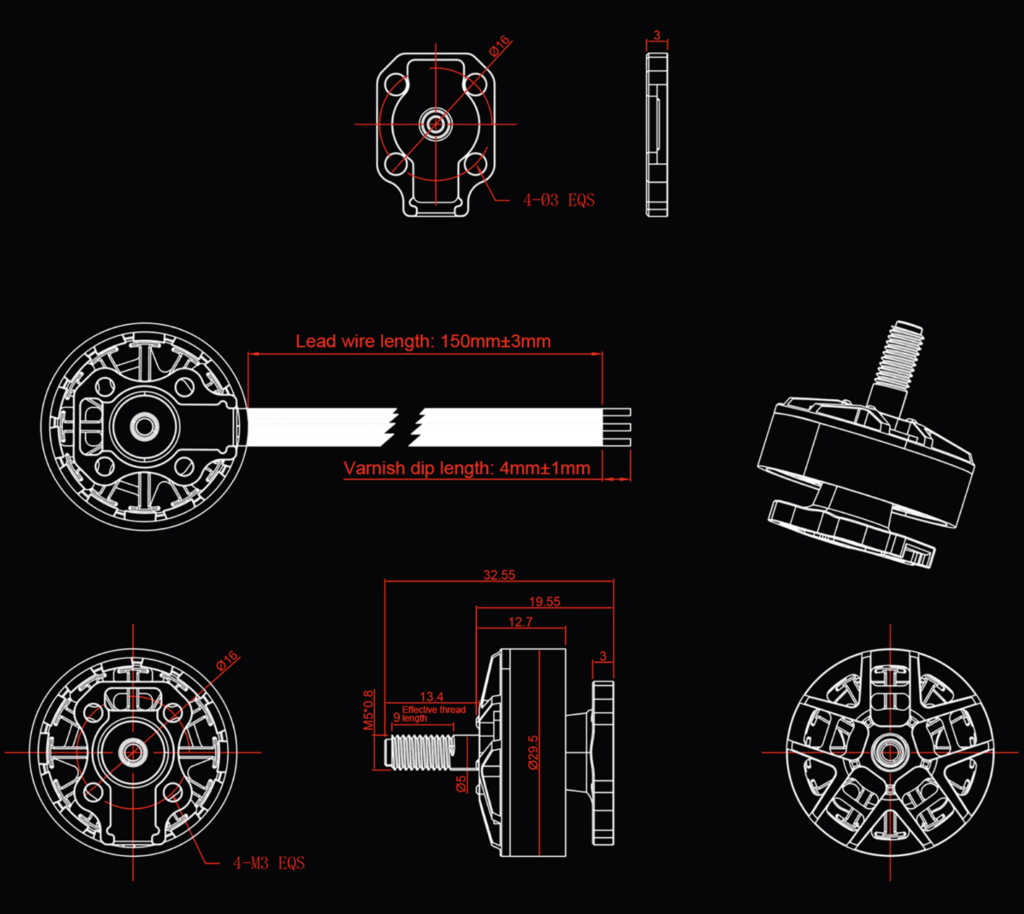

• Matmenys: Ø29,5 x 32,55 mm;
• Laidai: 20AWG, 150 mm;
• Variklio svoris: 32 g;
• Bendras svoris su laidais: 35,1 g;
• Testavimo propeleriai: 51466 V2;
• Maksimali galia: 960,7 W (1860KV) / 1109,1 W (2080KV);
• Maksimali srovė: 40,95 A (1860KV) / 47,44 A (2080KV);
• Srovė be apkrovos (10 V): 1,4 A (1860KV) / 1,7 A (2080KV);
• Maksimali trauka: 1826 g (1860KV) / 1929 g (2080KV).

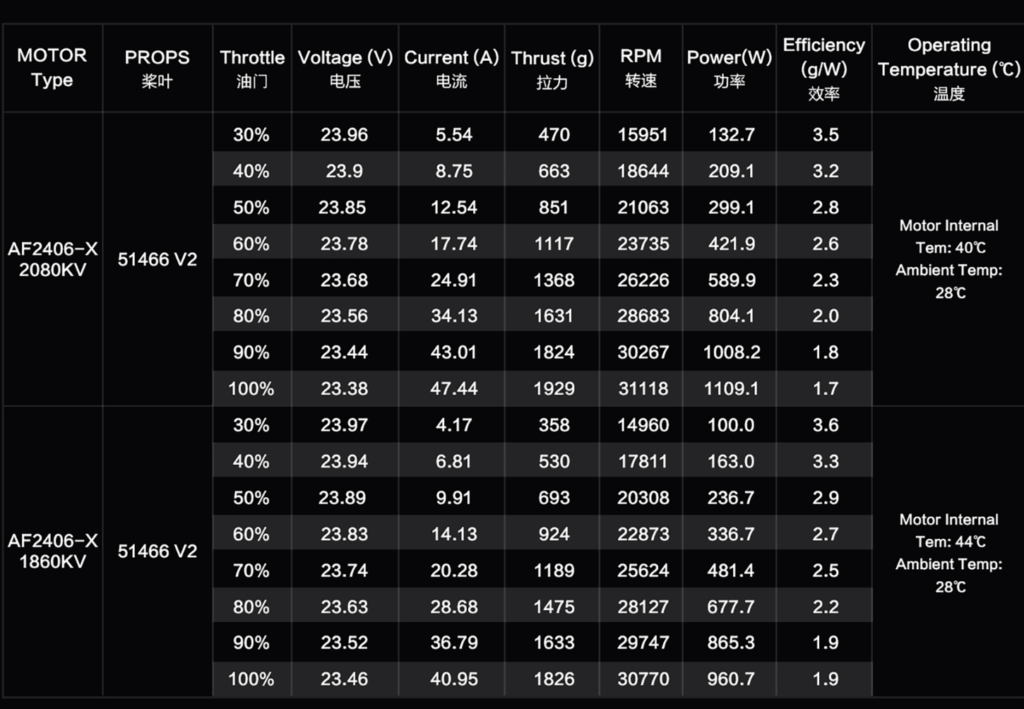

Išmatavimai / galios lentelė:

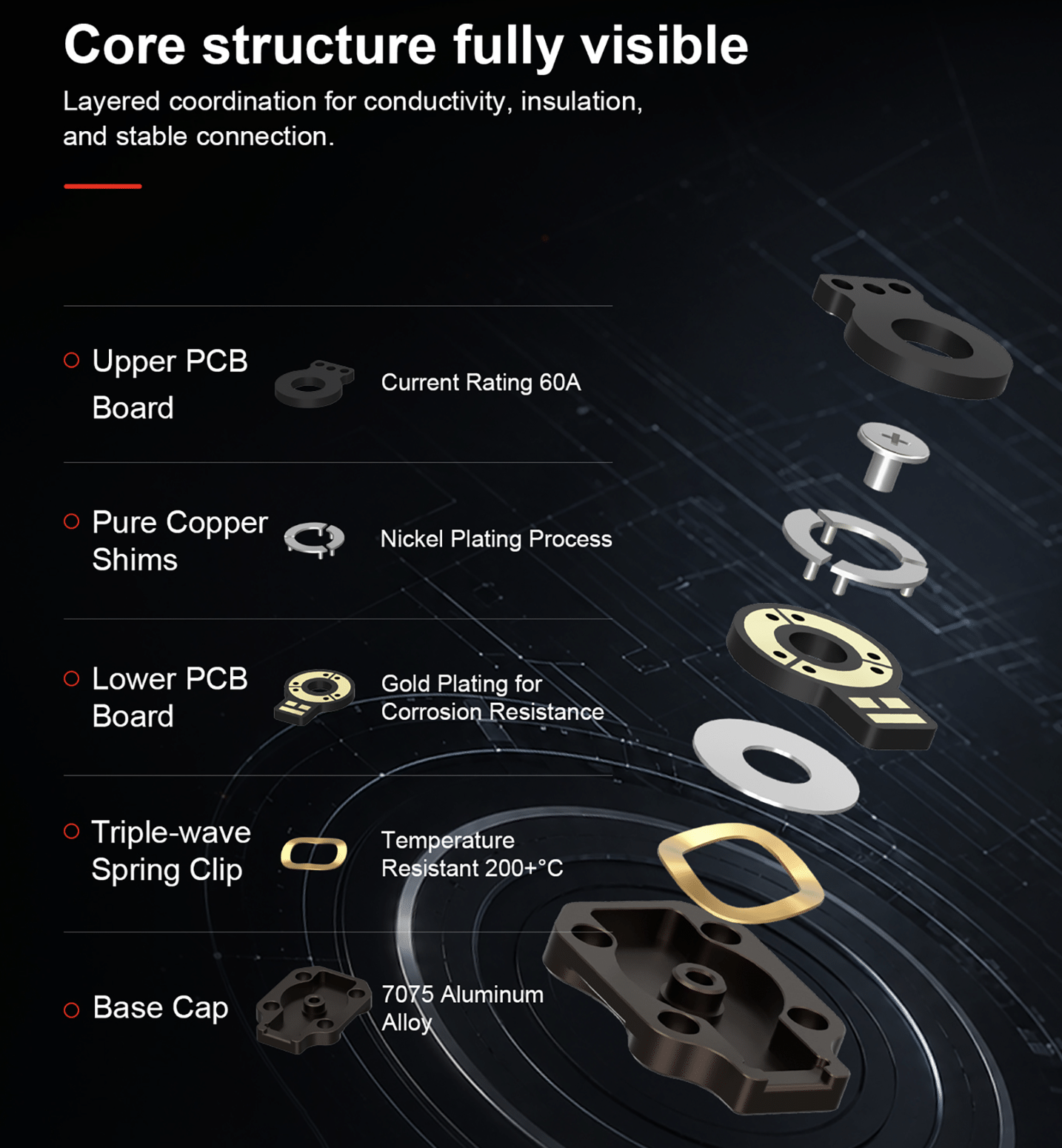

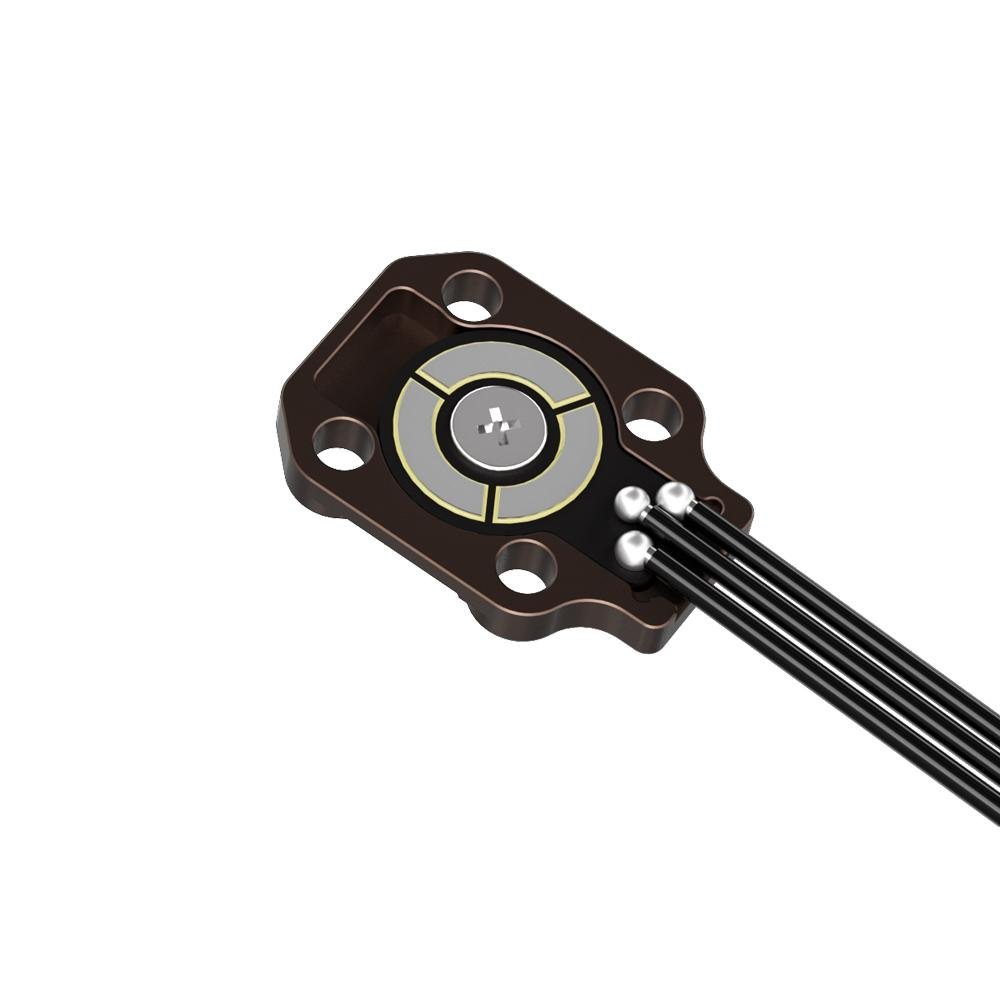

Modulinė variklio bazės konstrukcija su 60 A PCB plokšte, nikeliu dengtais variniais ir paauksuotais kontaktais, karščiui atspariu spyruokliniu sujungimu bei tvirtu 7075 aliuminio korpusu užtikrina stabilų elektros perdavimą, patikimą kontaktą ir ilgaamžiškumą.

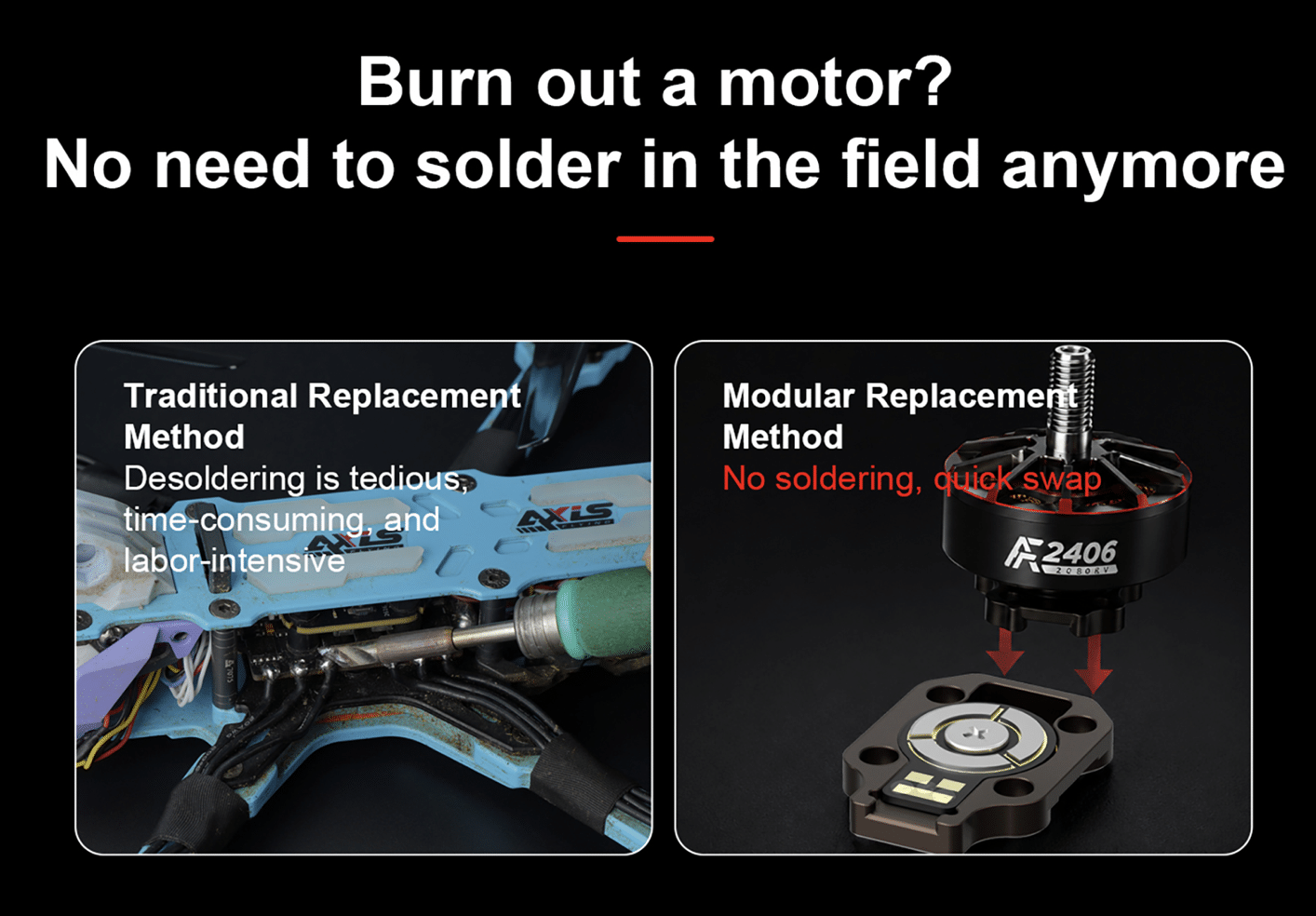

Modulinė konstrukcija leidžia greitai pakeisti pažeistą ar perdegusį variklį be litavimo – variklis tiesiog atjungiamas nuo bazinio modulio ir pakeičiamas nauju, todėl remontas yra gerokai greitesnis ir paprastesnis.

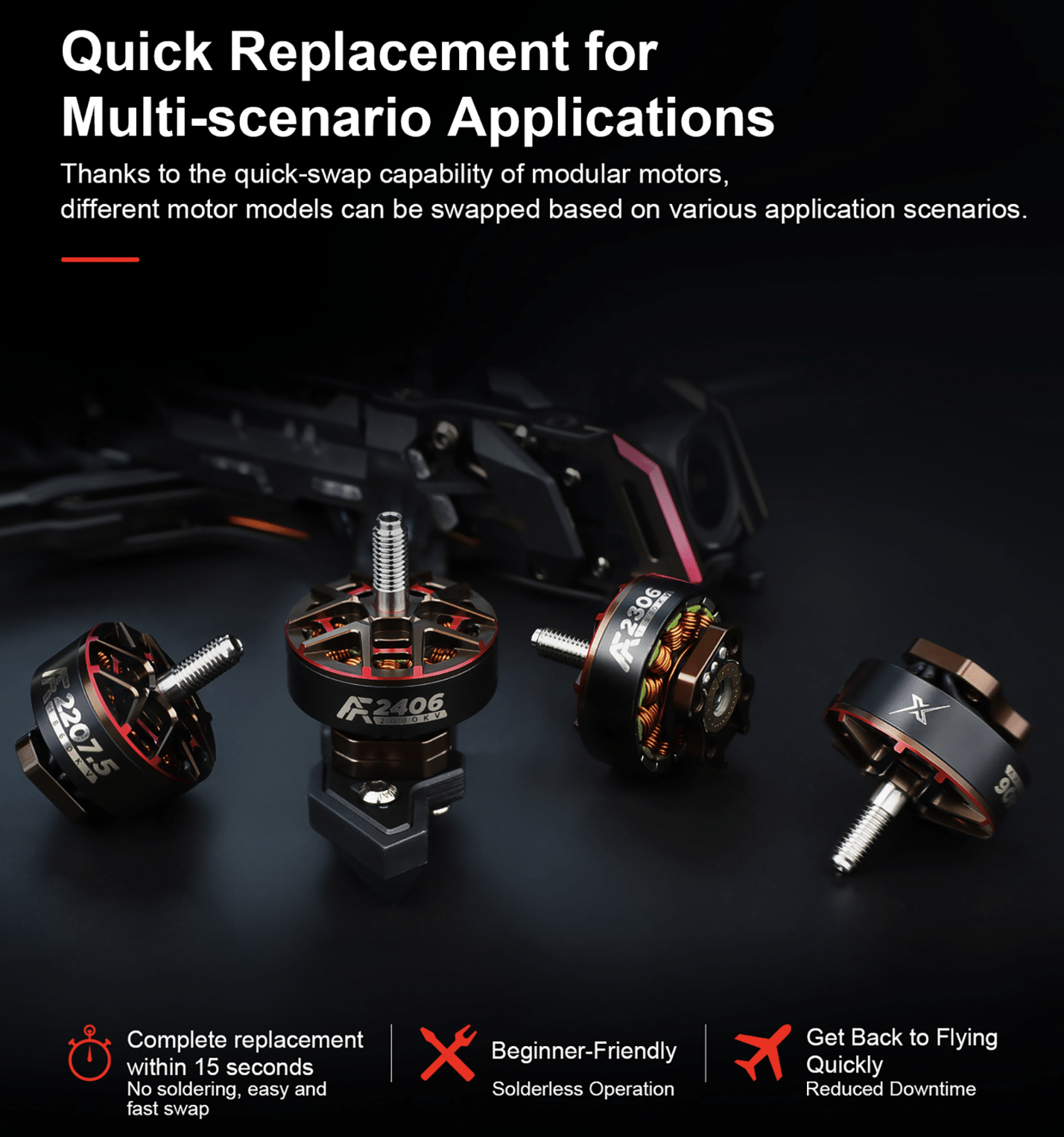

Modulinė sistema leidžia greitai keisti skirtingus variklius pagal skrydžio poreikius – variklio pakeitimas užtrunka vos apie 15 sekundžių, nereikalauja litavimo ir leidžia greitai grįžti į skrydį.

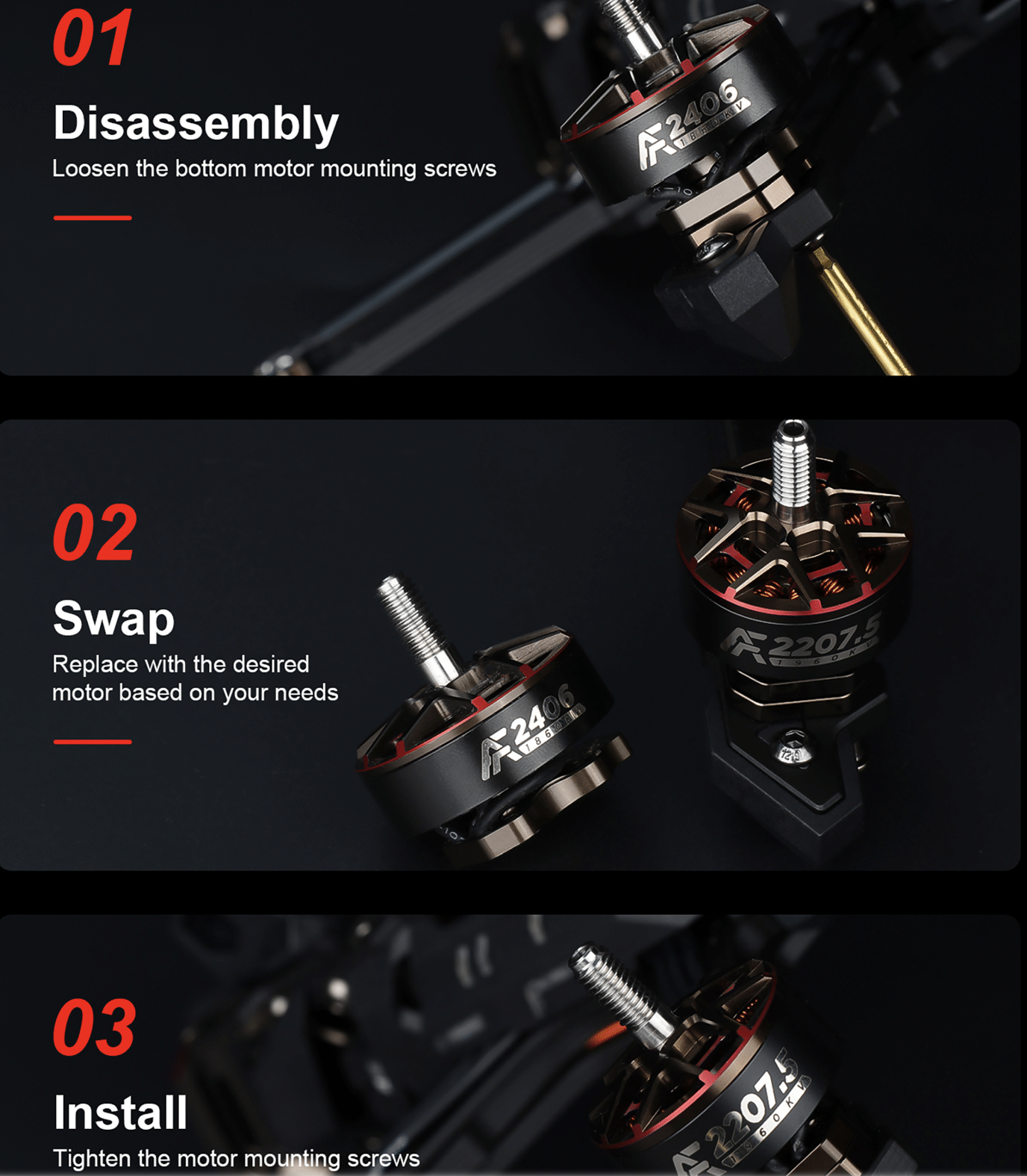

Variklio keitimas atliekamas vos keliais žingsniais – atlaisvinami tvirtinimo varžtai, nuimamas esamas variklis, įstatomas norimas variklio modulis ir vėl priveržiami varžtai. Litavimo ar papildomo laidų jungimo nereikia.

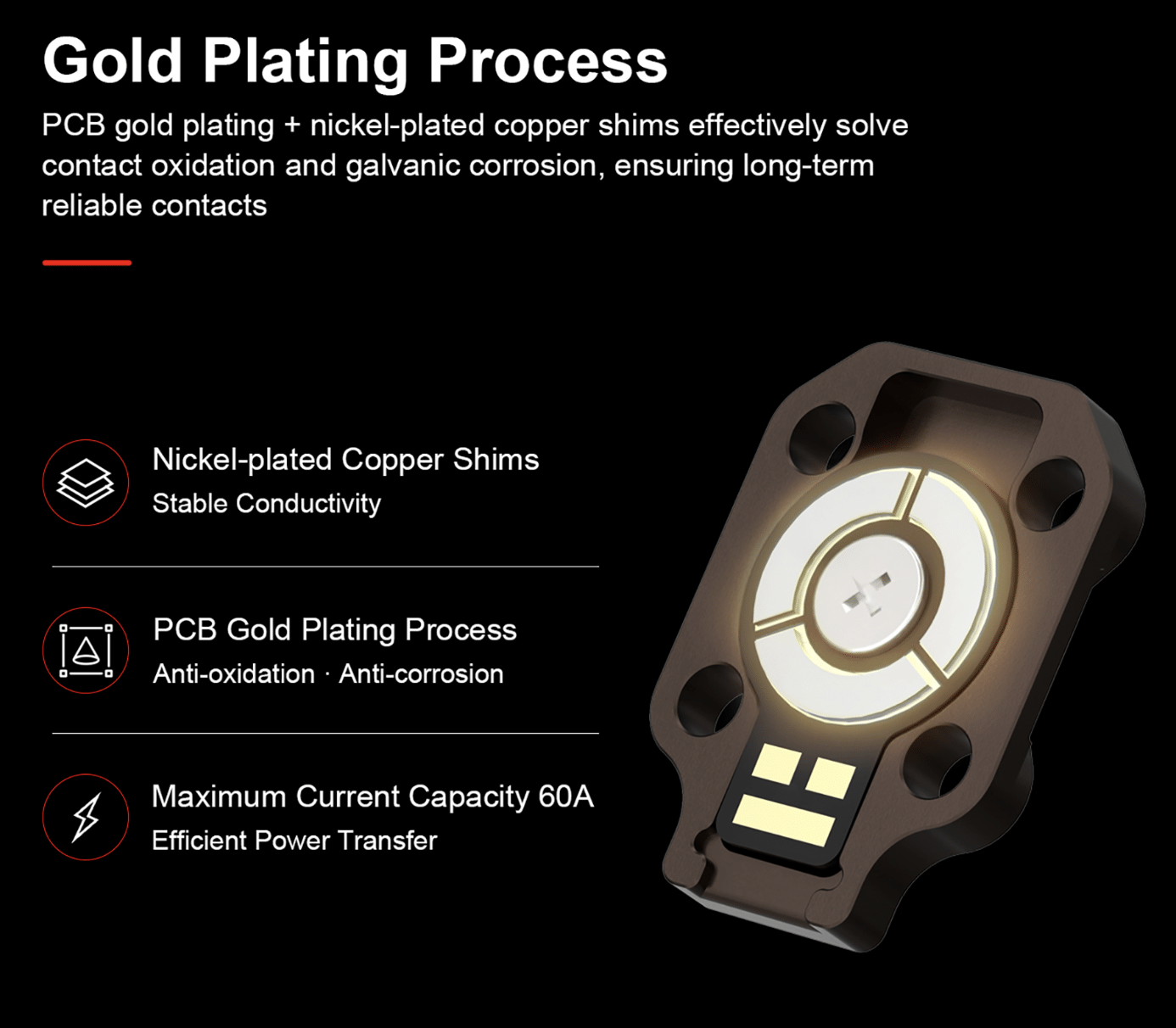

Paauksuoti PCB kontaktai ir nikeliu dengti variniai kontaktai užtikrina stabilų elektros perdavimą, atsparumą oksidacijai bei korozijai, o jungtis pritaikyta iki 60 A srovei.

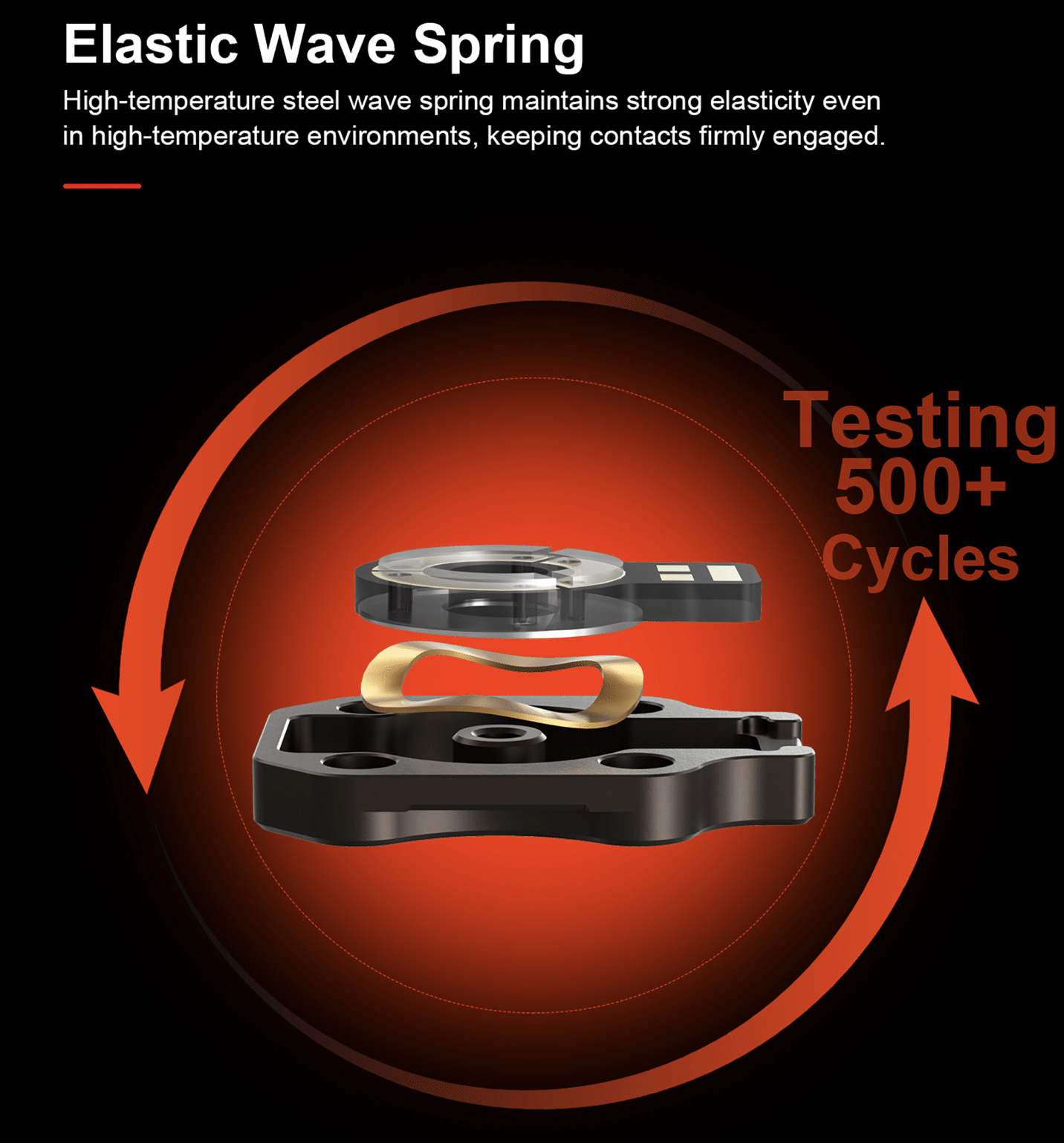

Aukštai temperatūrai atspari elastinga plieninė spyruoklė išlaiko pastovų prispaudimą ir patikimą kontaktų sujungimą net intensyviai naudojant. Konstrukcija išbandyta atliekant daugiau nei 500 sujungimo ir atjungimo ciklų.

CNC aliuminio korpusas apsaugo PCB plokštę ir kitus pagrindinius komponentus nuo smūgių bei pažeidimų, kartu suteikdamas konstrukcijai didesnį tvirtumą ir užtikrindamas stabilų variklio veikimą.

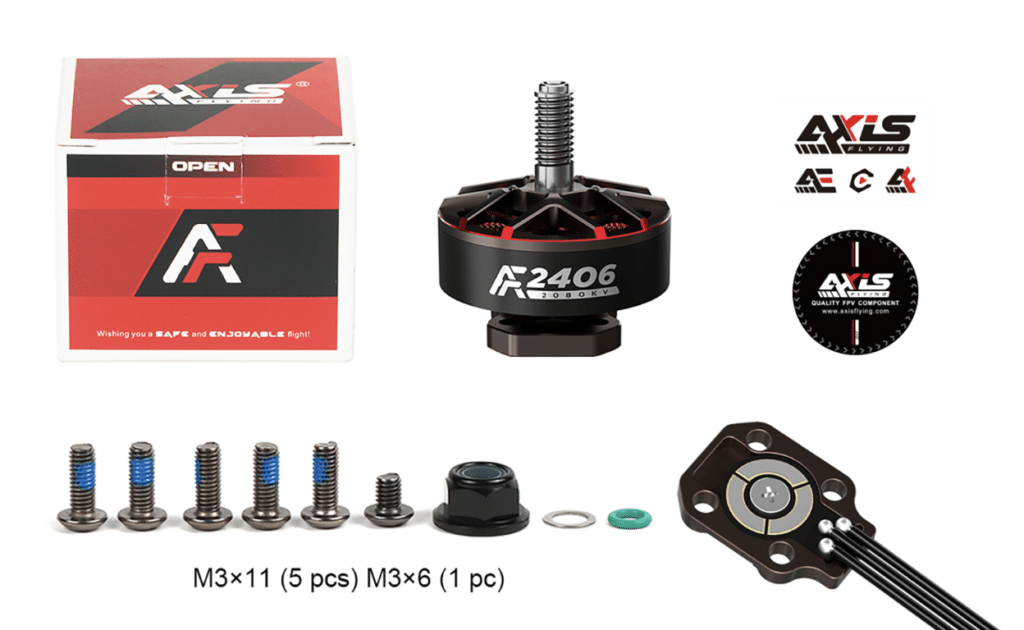

Komplektacija:

1x Axisflying AF2406 variklis;
1x variklio bazinis modulis su laidais;
5x M3×11 varžtai;
1x M3×6 varžtas;
1x propelerio veržlė;
1x metalinė poveržlė;
1x sandarinimo žiedas;
1x lipdukų rinkinys.
