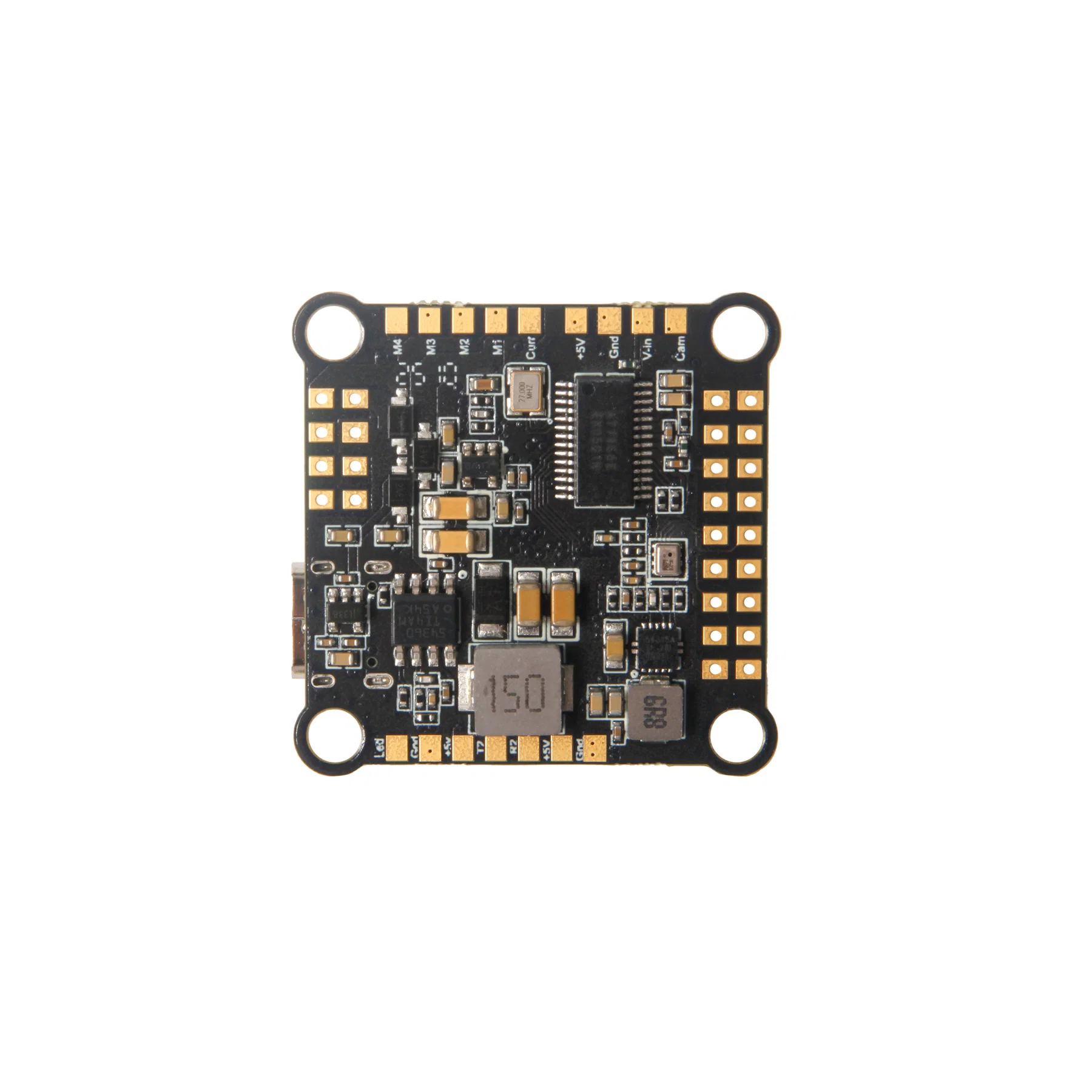

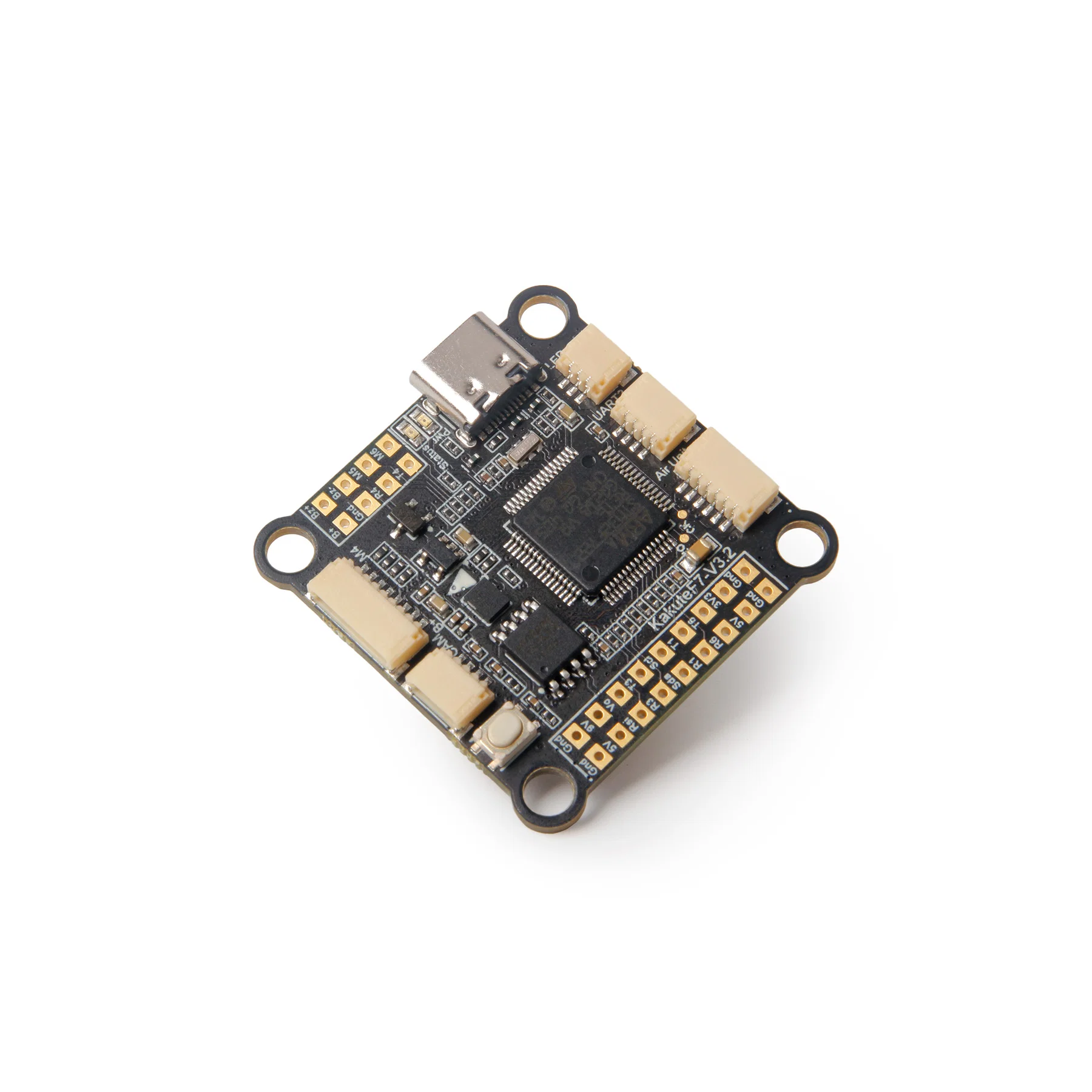

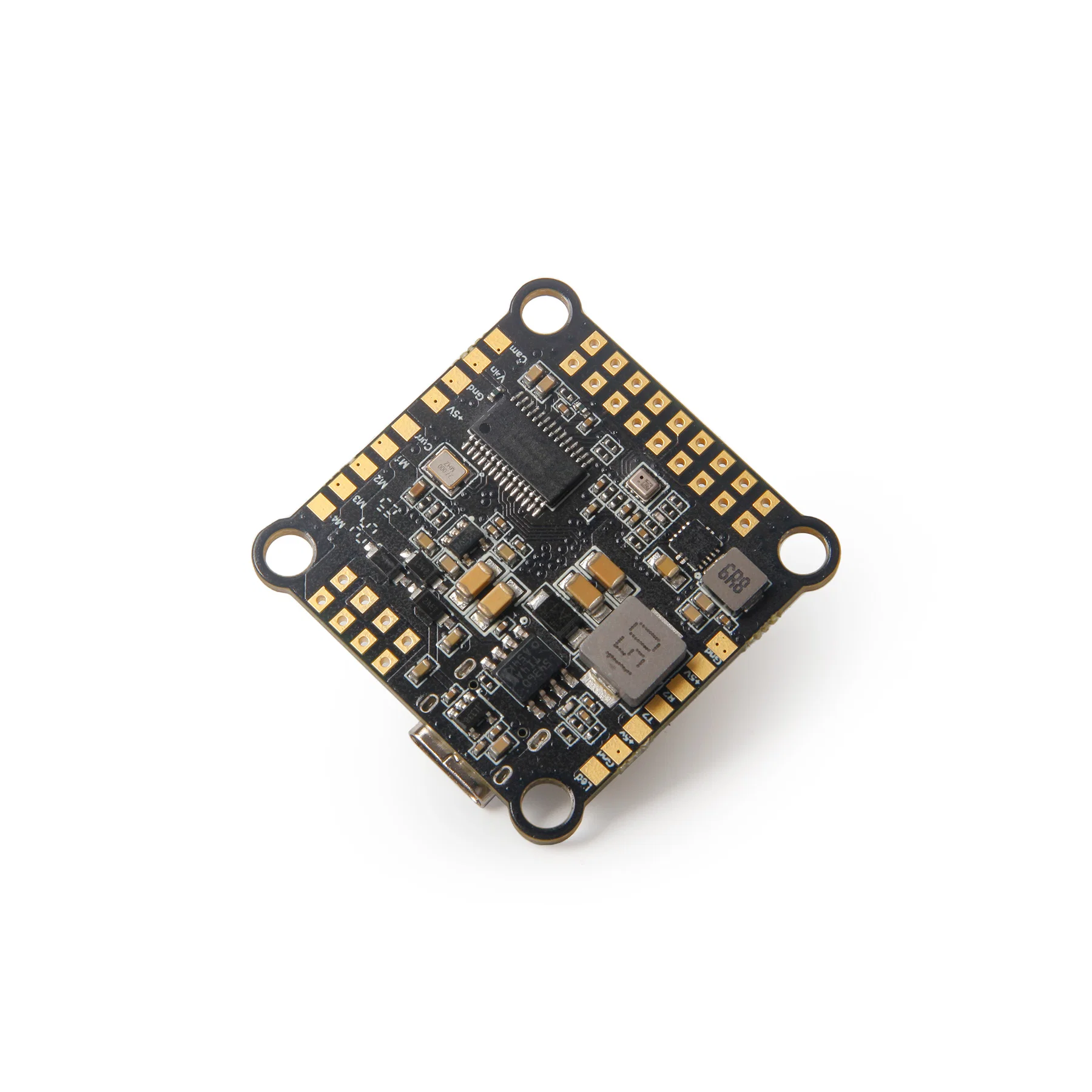

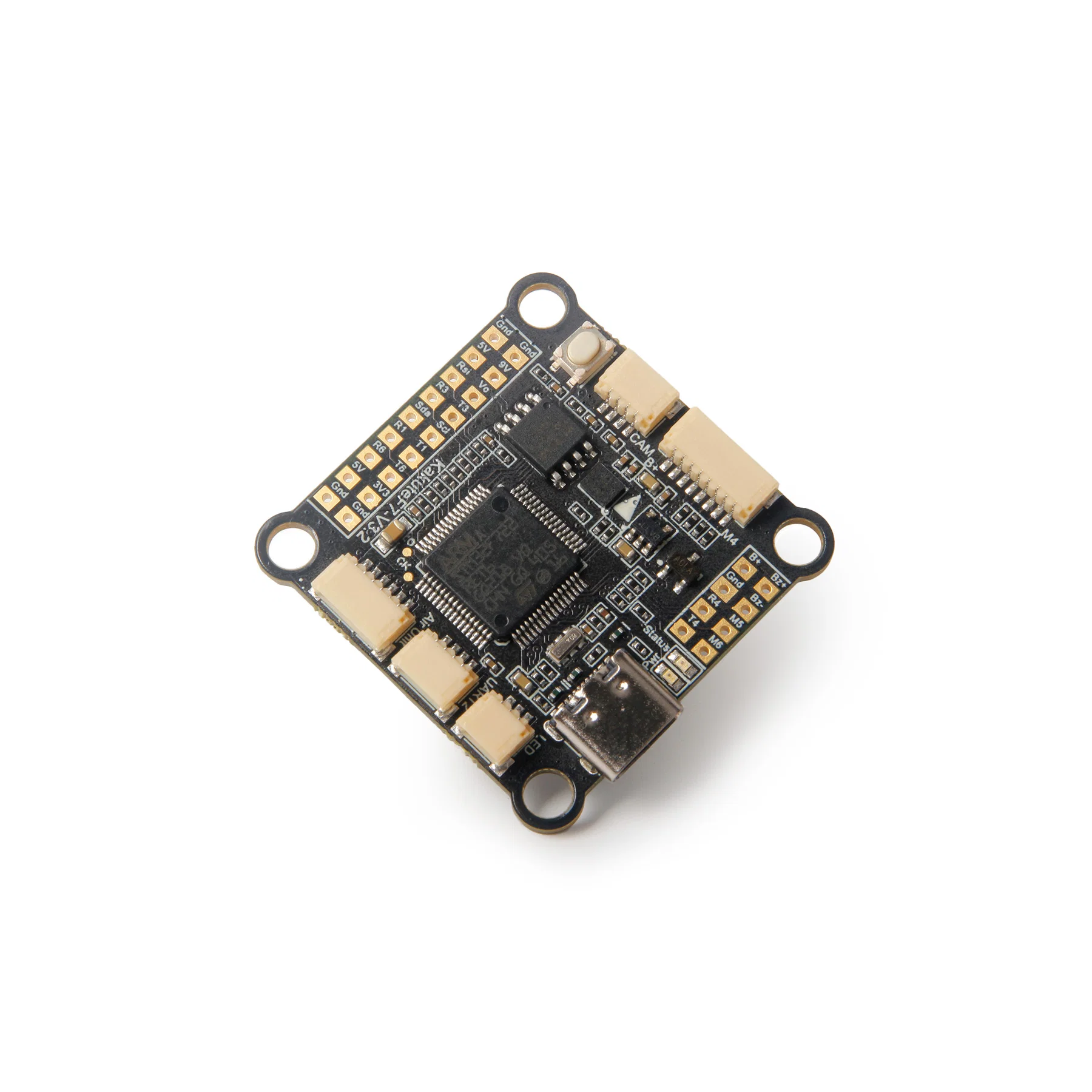

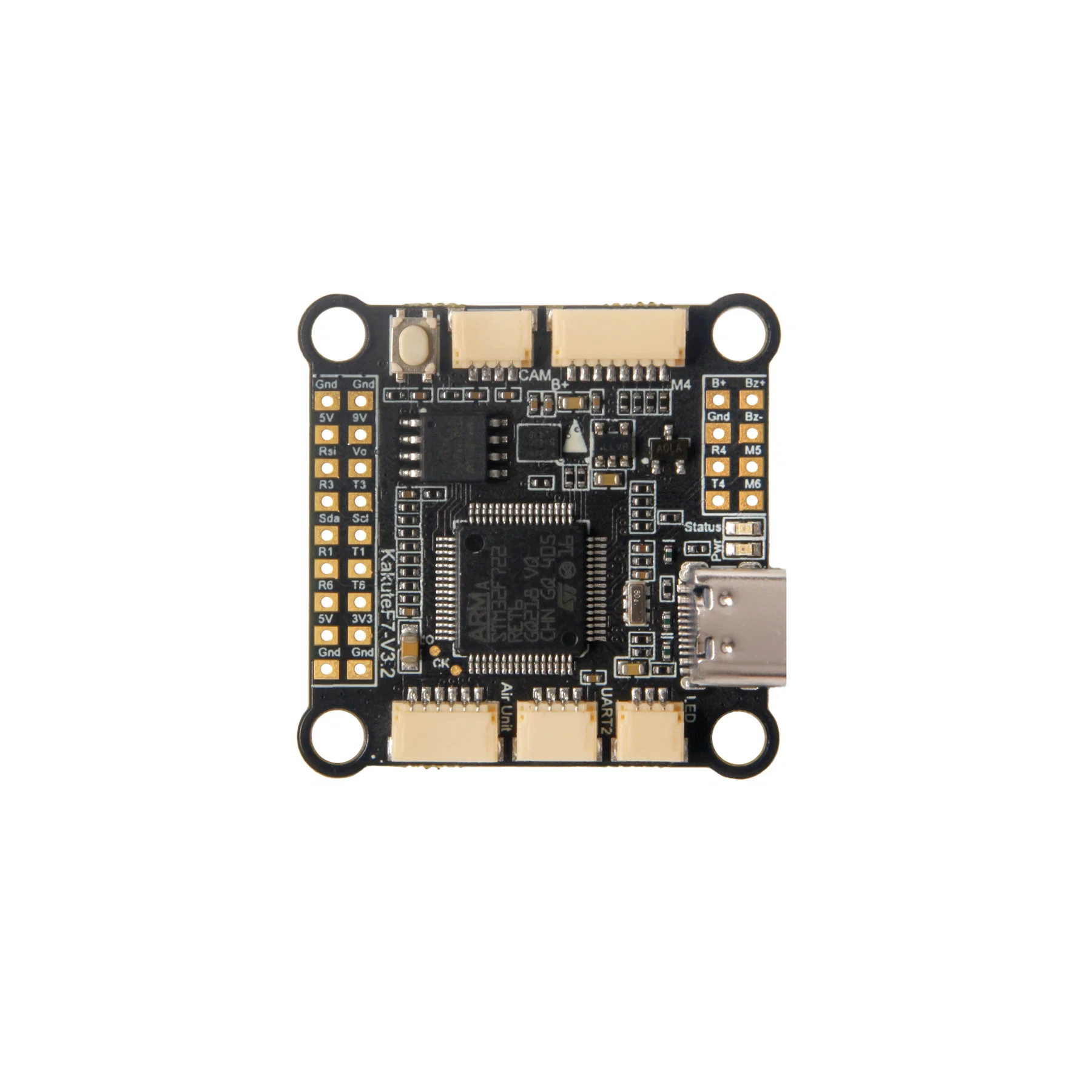

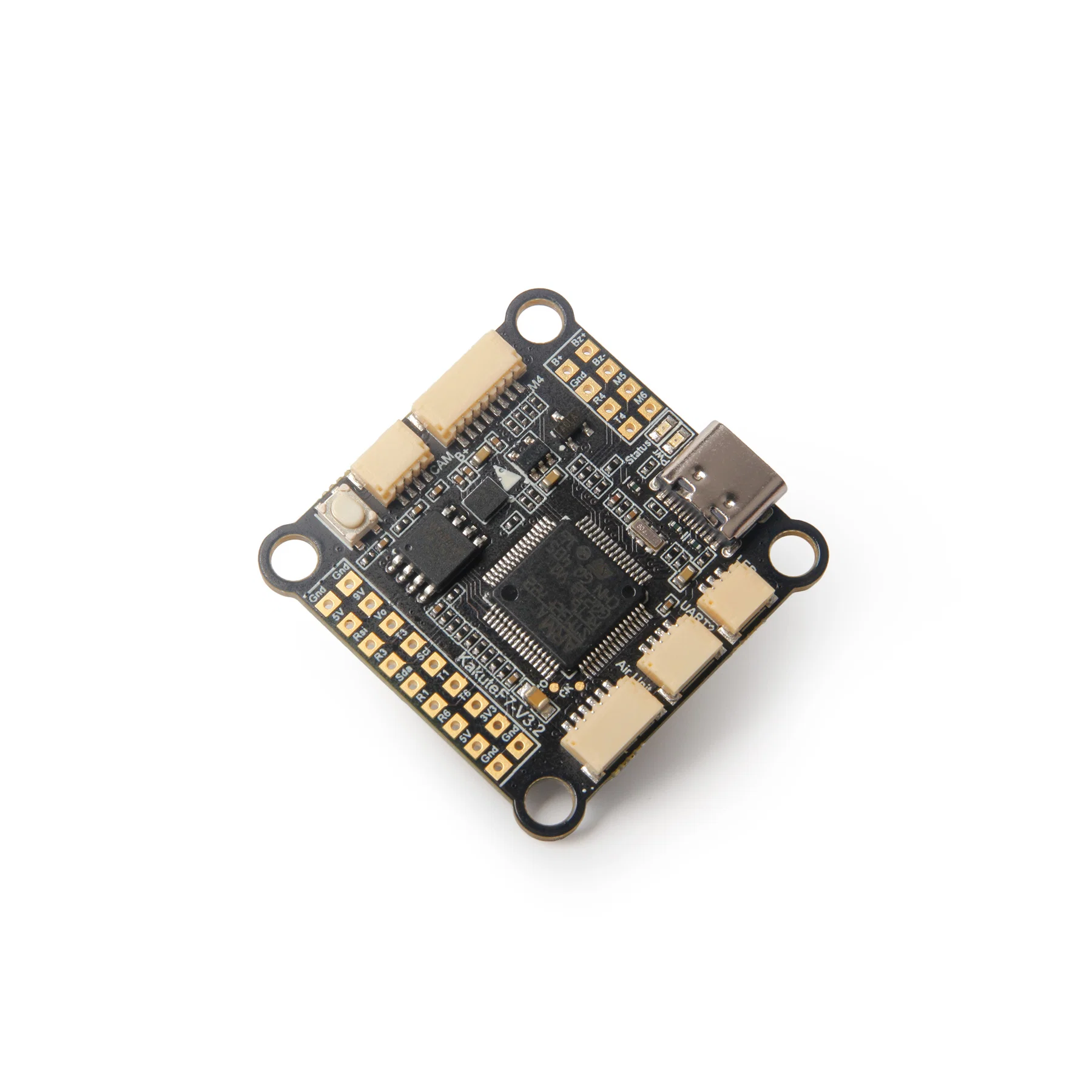

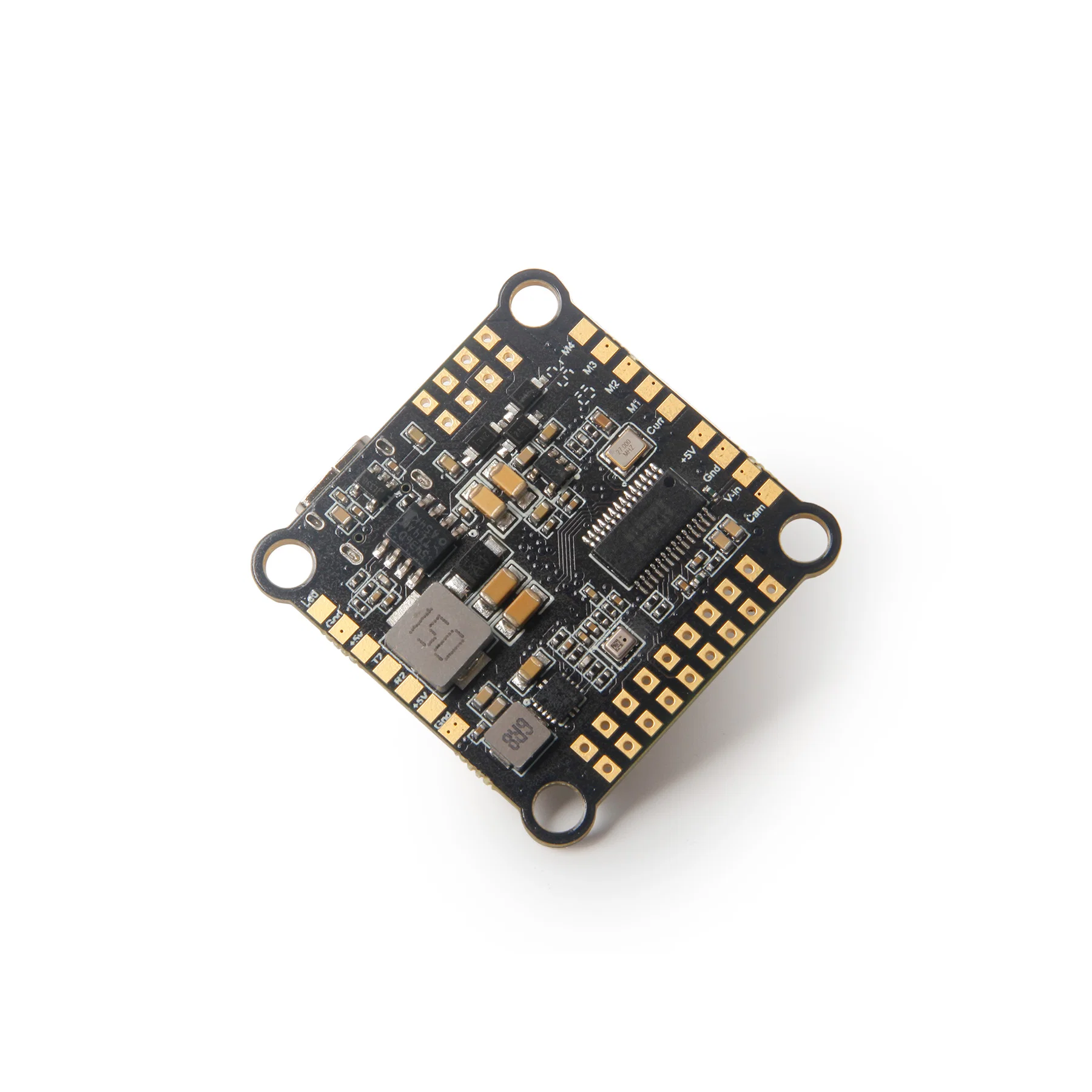

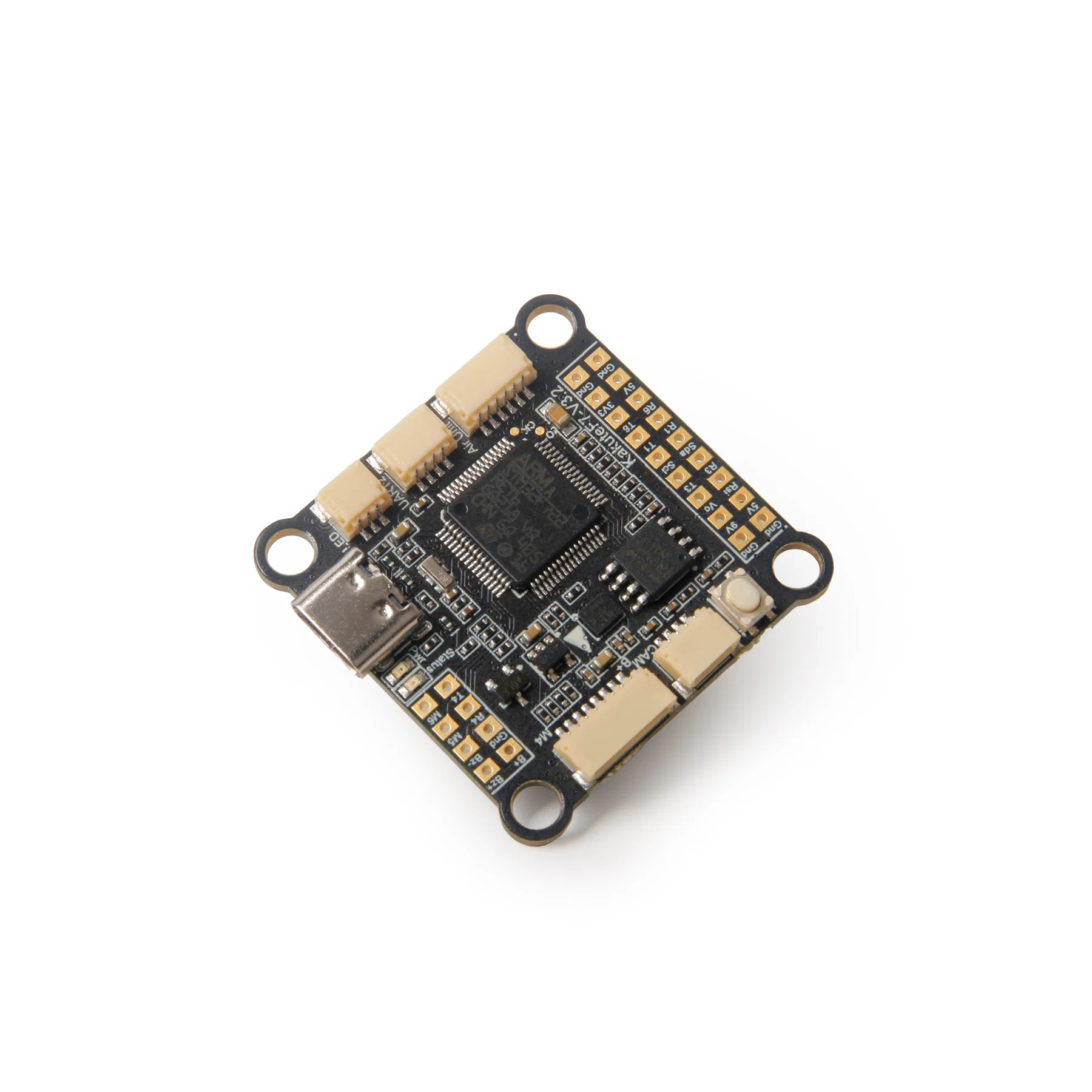

Holybro Kakute F722 Flight Controller

Features:

• Didelio našumo STM32 F722 mikrovaldiklis, veikiantis iki 216 MHz dažniu;
• ICM42688P giroskopas su nepriklausomu mažatriukšmiu maitinimu;
• Įvairios jungtys greitam ir paprastam prijungimui: ESC, skaitmeninio VTX, analoginio VTX, imtuvo (RX) ir LED jungtys;
• Integruotas analoginio vaizdo OSD bei 16 MB Blackbox atmintis;
• Didelės galios sinchroninis BEC, palaikantis iki 8S maitinimą ir užtikrinantis stabilų 9 V / 3 A bei 5 V / 2 A išėjimą.

Specification:

• MCU: STM32F722 32 bitų procesorius, 216 MHz, 256 KB RAM, 512 KB Flash;
• IMU: ICM42688-P (SPI);
• Barometras: BMP280 (legacy) arba SPA06;
• OSD: AT7456E;
• UART: 5 aparatiniai UART (UART1, UART2, UART3, UART4, UART6);
• PWM išėjimai: 7 (6 varikliams, 1 LED);
• Blackbox atmintis: 16 MB integruota;
• Palaikoma baterija: 3S–8S LiPo;
• BEC: 9 V / 3 A, 5 V / 2 A, 3,3 V / 0,2 A;
• ESC jungtys: 2x JST-SH 8 kontaktų;
• HD VTX jungtis: 1x JST-SH 6 kontaktų;
• Imtuvo ir analoginės kameros jungtys: 2x JST-SH 4 kontaktų;
• LED jungtis: 1x JST-SH 3 kontaktų;
• USB jungtis: USB Type-C;
• Matmenys: 35 x 35 mm;
• Montavimo skylių išdėstymas: 30,5 x 30,5 mm (standartinis);

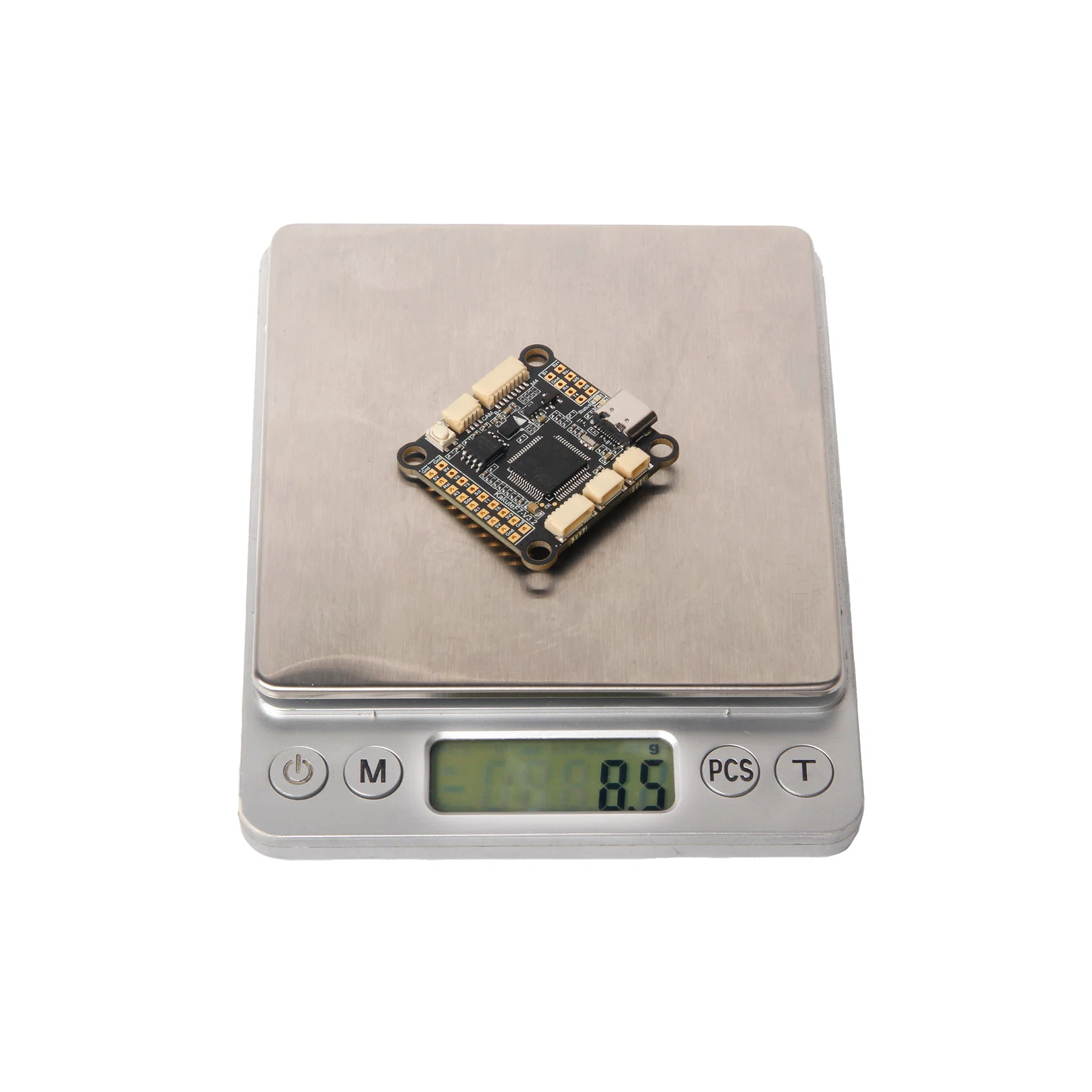

• Svoris: 8 g.

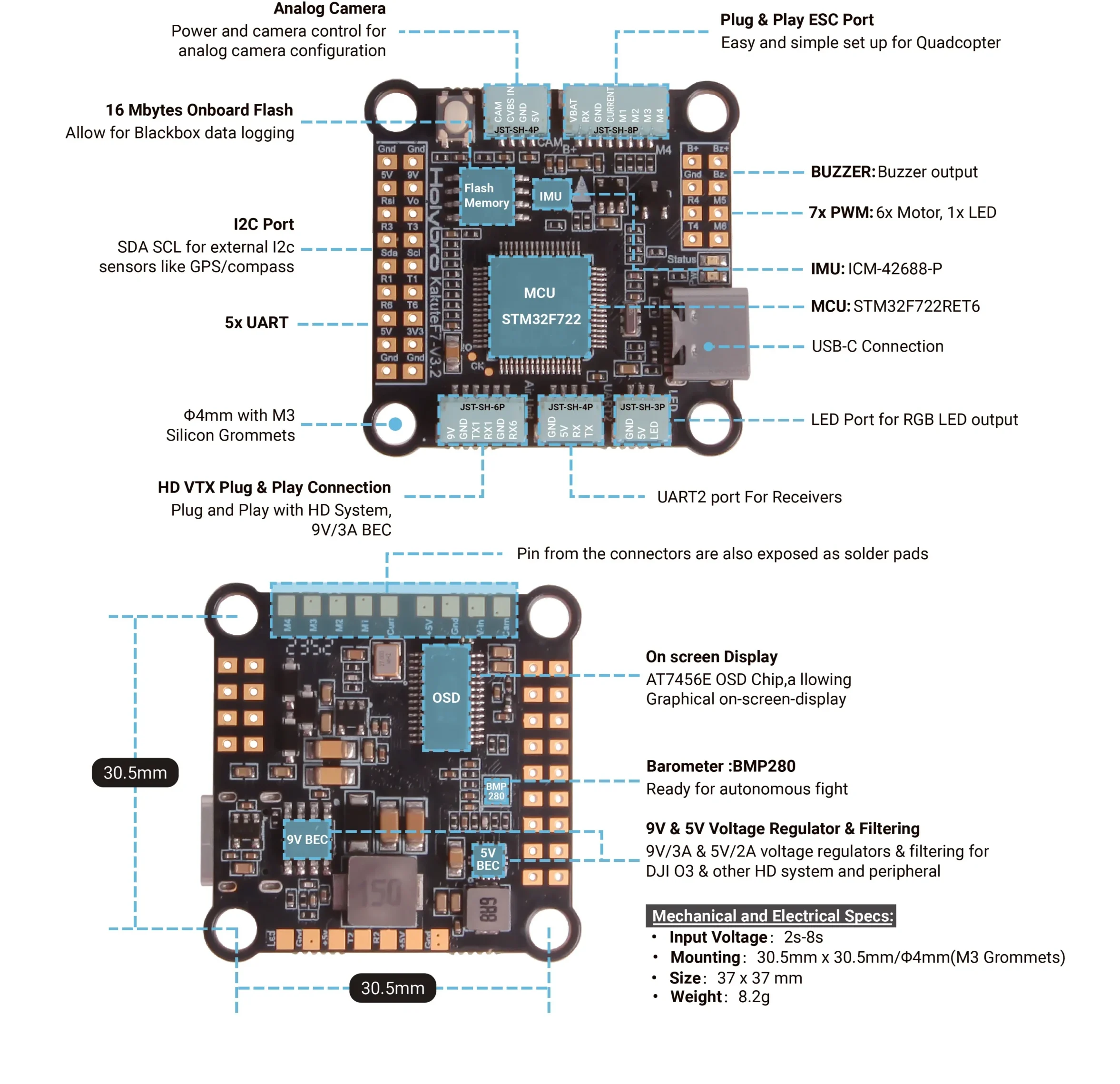

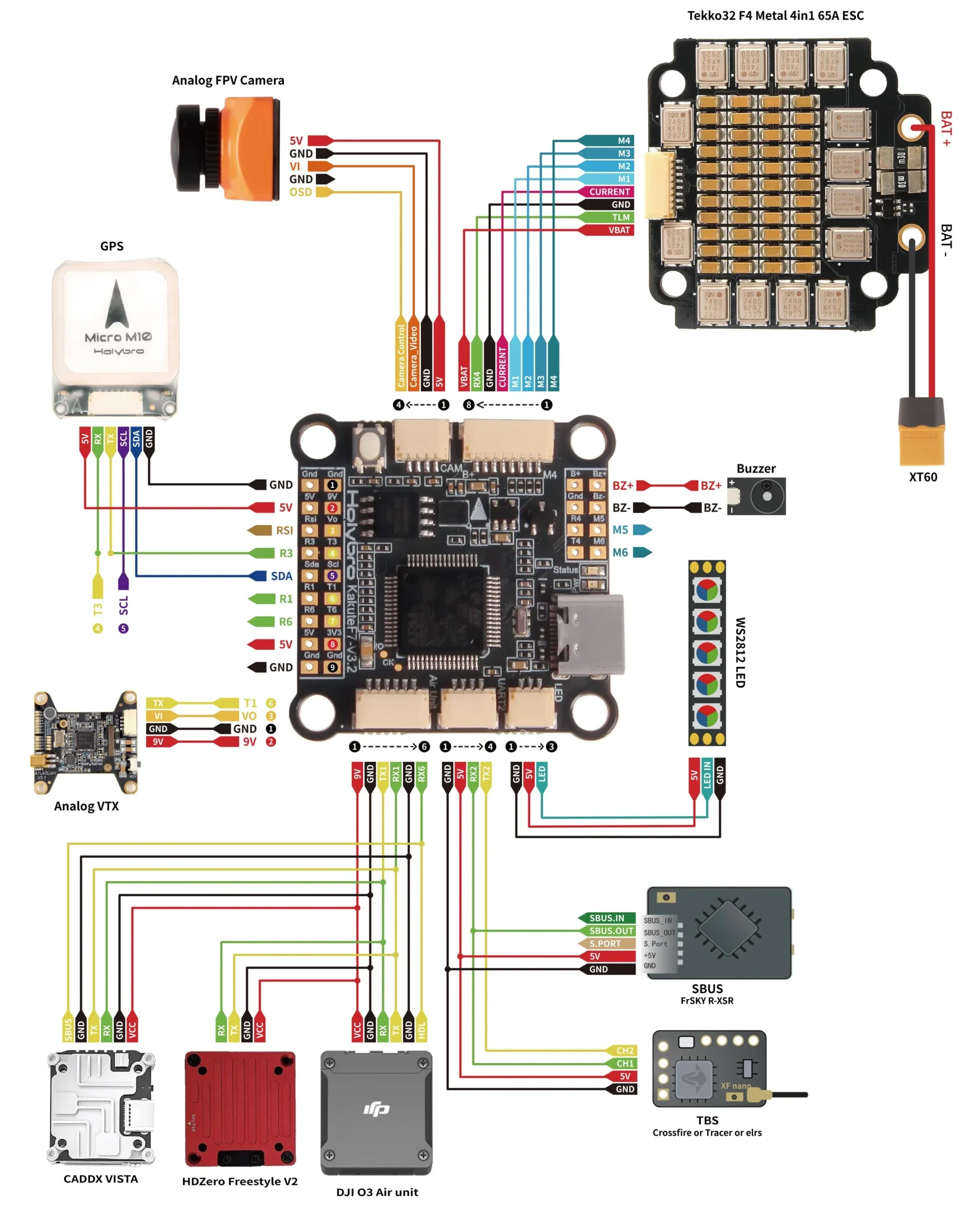

Scheme:

Firmware Targets:

• Betaflight Target: KAKUTEF7MINIV3;
• INAV Target: KAKUTEF7MINIV3.

Instrukcija:

• Naudotojo vadovas ir jungčių schema.

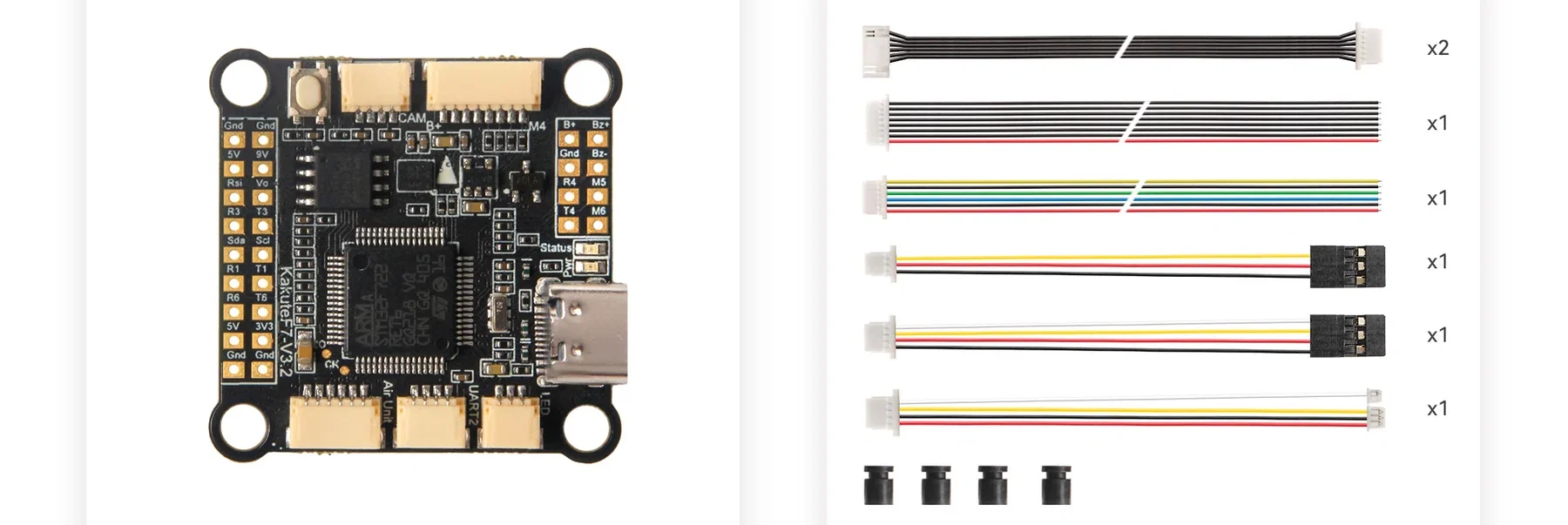

Package:

1x Kakute F722 skrydžio valdiklis;
4x M3 silikoninės antivibracinės įvorės;
1x JST-SH 1.0 8 kontaktų 150 mm laidas (ESC prijungimui);
2x JST-SH 1.0 6 kontaktų 80 mm ir 150 mm laidai (DJI Air Unit prijungimui);
1x JST-SH 1.0 6 kontaktų spalvotas silikoninis 150 mm laidas (Caddx HD sistemai ir kitiems VTX);
1x JST-SH 1.0 4 kontaktų į Dupont 150 mm laidas;
1x JST-SH 1.0 3 kontaktų į Dupont 150 mm laidas;
1x JST-SH 1.0 4 kontaktų į Molex 1.25 150 mm laidas.
